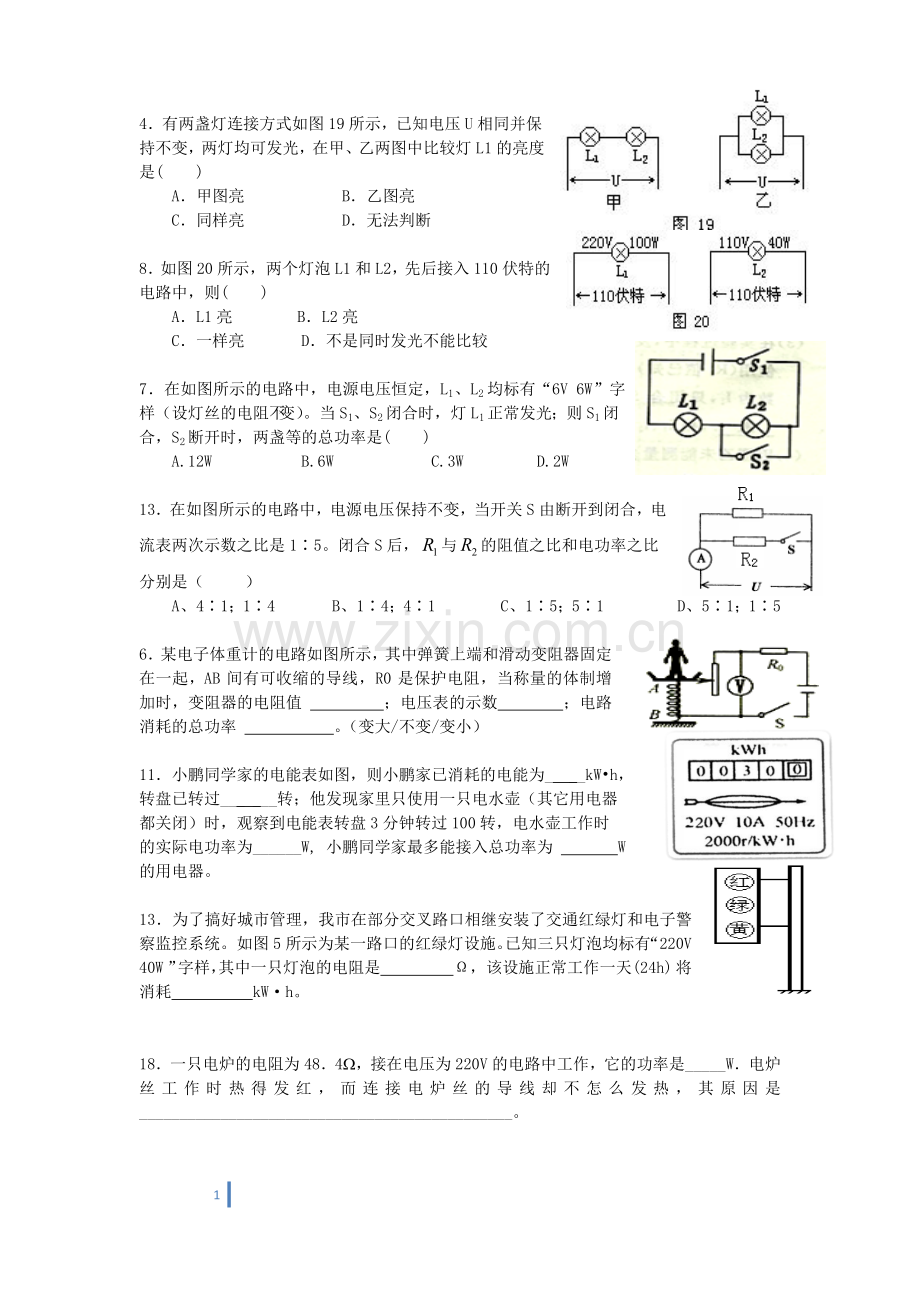

4．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯L1的亮度是( )
　　A．甲图亮 B．乙图亮
　　C．同样亮 D．无法判断　　　

8．如图20所示，两个灯泡L1和L2，先后接入110伏特的电路中，则( )
　　A．L1亮 　B．L2亮
　　C．一样亮 D．不是同时发光不能比较

7．在如图所示的电路中，电源电压恒定，L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）。当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏等的总功率是( )
A.12W B.6W C.3W D.2W

13．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，与的阻值之比和电功率之比分别是（ ）
A、4∶1；1∶4 B、1∶4；4∶1 C、1∶5；5∶1 D、5∶1；1∶5

6．某电子体重计的电路如图所示，其中弹簧上端和滑动变阻器固定在一起，AB间有可收缩的导线，R0是保护电阻，当称量的体制增加时，变阻器的电阻值 ；电压表的示数 ；电路消耗的总功率 。（变大/不变/变小）

11．小鹏同学家的电能表如图，则小鹏家已消耗的电能为_ __kW•h，
转盘已转过___ ___转；他发现家里只使用一只电水壶（其它用电器
都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时
的实际电功率为______W, 小鹏同学家最多能接入总功率为 W
的用电器。

13．为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统。如图5所示为某一路口的红绿灯设施。已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电阻是 Ω，该设施正常工作一天(24h)将消耗 kW·h。

18．一只电炉的电阻为48．4W，接在电压为220V的电路中工作，它的功率是_____W．电炉丝工作时热得发红，而连接电炉丝的导线却不怎么发热，其原因是______________________________________________。

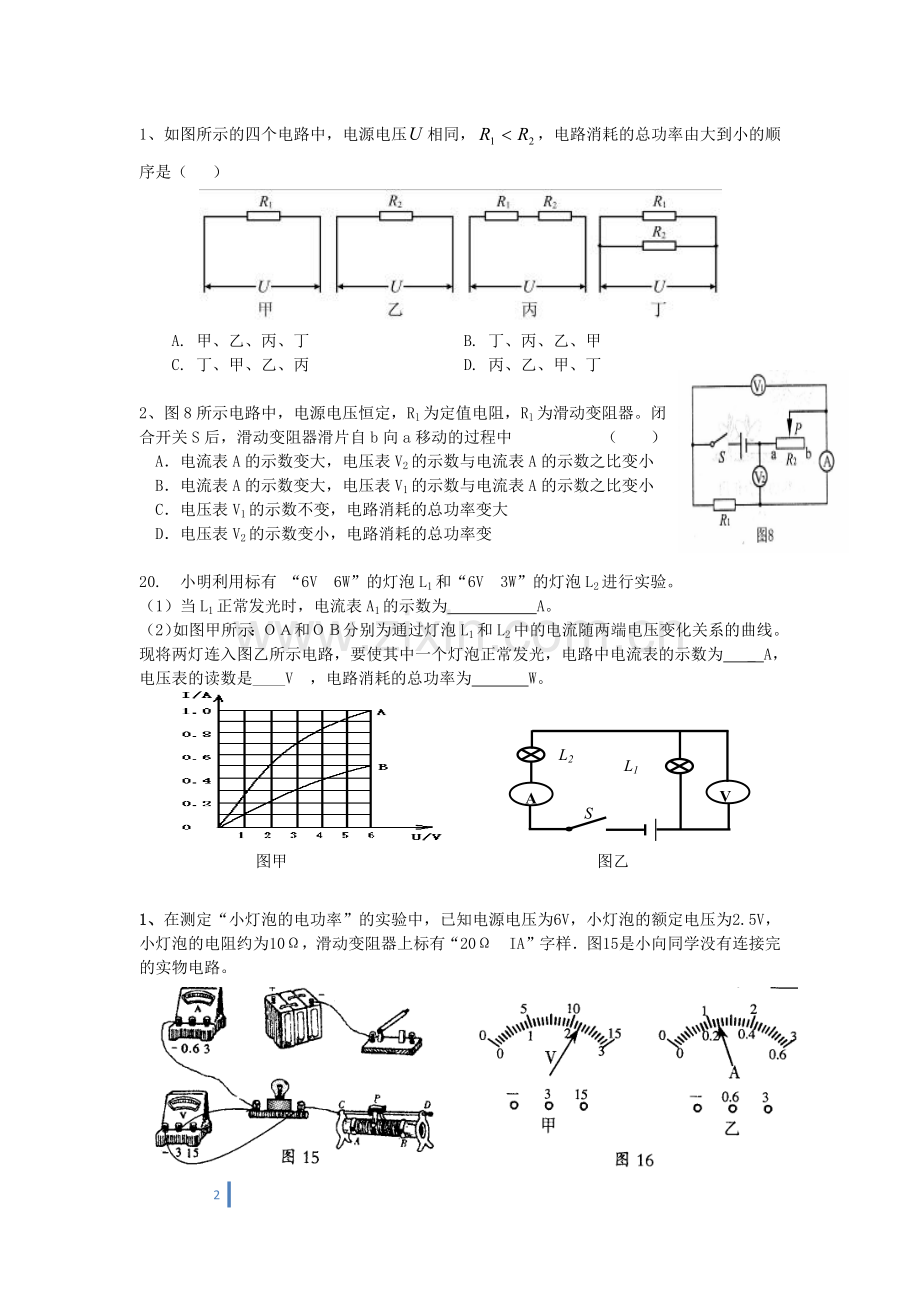

1、如图所示的四个电路中，电源电压相同，，电路消耗的总功率由大到小的顺序是（ ）

A. 甲、乙、丙、丁 B. 丁、丙、乙、甲
C. 丁、甲、乙、丙 D. 丙、乙、甲、丁

2、图8所示电路中，电源电压恒定，Rl为定值电阻，Rl为滑动变阻器。闭
合开关S后，滑动变阻器滑片自b向a移动的过程中 （ ）
A．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
B．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变小
C．电压表V1的示数不变，电路消耗的总功率变大
D．电压表V2的示数变小，电路消耗的总功率变

20. 小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，电流表A1的示数为 A。
图甲
L2
L1
A
V
S
图乙
（2）如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 _ A，电压表的读数是 V ，电路消耗的总功率为 W。

1、在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω IA”字样．图15是小向同学没有连接完的实物电路。
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 ；
（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图16甲所示，为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（4）当小灯泡正常发光时，电流表的示数如图16乙所示，则小灯泡的额定功率是 W。

6.小明的爸爸从国外带回一只旅行电热壶，右表是其译
额定电压
110V
额定功率
550W
容积
1L
成中文的说明书。
(1)小明说这个壶在中国家庭电路中不能直接使用，请你
解释其原因 。
(2)小明说可以将此壶与一只电阻串联后使用，请你帮他
计算出该电阻的阻值是多少？
(3)此壶正常工作时，在标准大气压下，将一壶20℃的水烧开至少需要多长时间？(不计热损失)

34．小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机。下表是这个豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P－t”图象。请解答下列问题：
型 号
SYL-624

额定电压
220V
频 率
50Hz
电动机功率
120W
加热功率
1210W
容 量
1000mL

(1) 豆浆机正常加热时的电流是多少？
(2) 豆浆机正常加热时电热管的电阻是多少？
(3) 豆浆机正常工作做一次豆浆，总共消耗的电能是多少？

24．某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω。电阻值均不受温度影响。
（1）定值电阻R0的阻值是多大？
（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？
乙
t/℃
Q/J

100
0
200
300
100
200
300
400
500
600
50
150
250
甲
220V
（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。

19、图示为某种家用电热水器工作电路的简化图．表中为其三种加热模式的相关参数．

（1）该电热水器的插头应接入 孔插座．
（2）若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流是多少？产生的热量是多少？（计算结果保留两位小数）
（3）若该电热水器连续正常工作15min，消耗电能0.55．通过计算说明该电热水器采用了哪种加热模式．

22．随着人民生活水平的提高，电动自行车已进入千家万户。小明家新买的某种型号电动自行车的主要技术参数如表中所示。
(1)电动自行车在构造上利用了很多物理知识，请你仿照例句，另外写出一条不同的构造与原理。
示例：车座做成宽大的马鞍状，是通过增大受力面积来减小压强。
答： 。
整车质量
40kg
电机额定功率
240W
额定工作电压
48V
最大车速
≤20km／h

(2)该车以额定功率行驶时，通过电机的电流为多大?
(3)电动自行车行驶时所受的阻力为人车总重的0.04倍，电机能把80％的电能转化为克服阻力做功。质量为60kg的小明骑着这辆电动车，在平直公路上以额定功率匀速电动行驶10min，通过的路程是多少?(g取10N／kg)
