第五章 电流和电路
☆复习目标
1.知道生活中的摩擦起电现象。电路的基本组成。
2.初步认识串、并联电路。会连接串、并联电路。
3.会画简单的串、并联电路图。会分析串、并联电路。
4.理解串、并联电路中电流的规律，为以后的欧姆定律和电功率打下坚实的基础。
☆重点：认识和分析串、并联。
☆难点：理解并掌握串、并联电路电流的规律并能解决相应的问题。
☆复 习 过 程

中考考点清单
考点一 电荷
1.摩擦过的物体具有吸引轻小物体的现象叫 。带电体能吸引 。
2.两种电荷：用丝绸摩擦过的玻璃棒带 电荷，用毛皮摩擦过的橡胶棒带 电荷。
3.相互作用：同种电荷互相 ，异种电荷互相 。
考点二 导体绝缘体
1.导体：导电能力 的物体：如：铜、铁等常见金属等。
2.绝缘体：导电能力 的物体：如：陶瓷、玻璃、橡胶等。
3.导体和绝缘体在某些条件下可以相互转化。
考点三 电路
1.电路的组成
电路由 、 、 、 等元件组成。
2.电路的三种状态：通路、断路和短路
通路：处处接通的电路；
断路：断开的电路；
短路：①电源短路：将导线直接连接在 两端的电路；
②用电器短路：将导线直接连接在用电器两端的电路。
3.串联、并联电路
电路名称
串 联 电 路
并 联 电 路

电
路
图

元件连接
连接
用电器两端 连接
电流路径
电流路径（无分支）
有两条或两条以上电流路径（无分支）
用电器工作情况
同时工作相互影响
可单独工作，互不影响
开关控制作用
开关控制 ，其控制作用于位置无关。
干路开关控制 ，支路开关控制 。
考点四 电流
1.形成：电荷的定向移动形成电流。
2.方向：把 规定为电流的方向
3.单位及换算：1μA=A, 1A=mA.

第五章 电流和电路复习导学案·第1页（共4页）

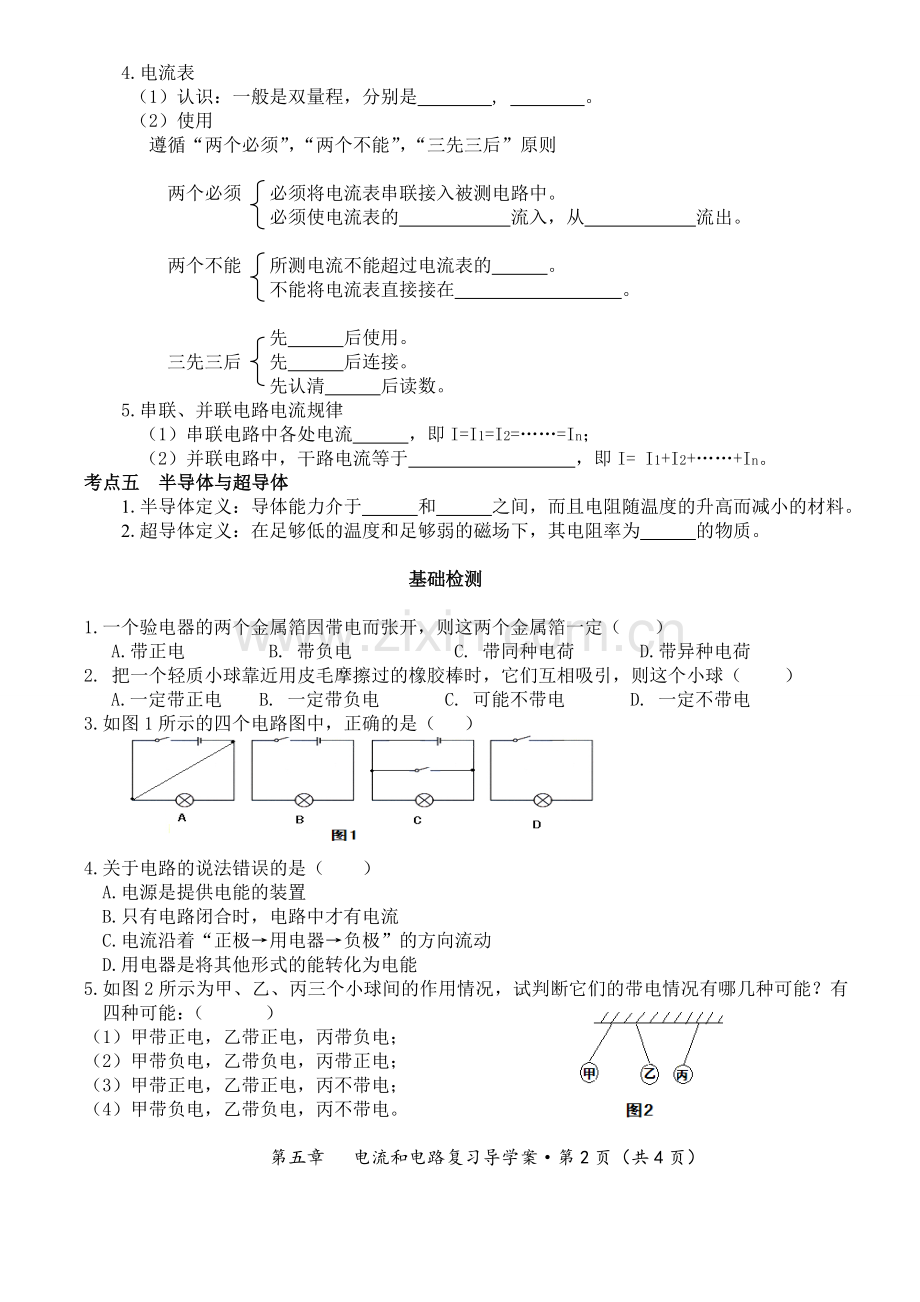

4.电流表
（1）认识：一般是双量程，分别是 , 。
（2）使用
遵循“两个必须”，“两个不能”，“三先三后”原则

两个必须 必须将电流表串联接入被测电路中。
必须使电流表的 流入，从 流出。

两个不能 所测电流不能超过电流表的 。
不能将电流表直接接在 。

先 后使用。
三先三后 先 后连接。
先认清 后读数。
5.串联、并联电路电流规律
（1）串联电路中各处电流 ，即I=I1=I2=……=In；
（2）并联电路中，干路电流等于 ，即I= I1+I2+……+In。
考点五 半导体与超导体
1.半导体定义：导体能力介于 和 之间，而且电阻随温度的升高而减小的材料。
2.超导体定义：在足够低的温度和足够弱的磁场下，其电阻率为 的物质。

基础检测

1.一个验电器的两个金属箔因带电而张开，则这两个金属箔一定（ ）
A.带正电 B. 带负电 C. 带同种电荷 D.带异种电荷
2. 把一个轻质小球靠近用皮毛摩擦过的橡胶棒时，它们互相吸引，则这个小球（ ）
A.一定带正电 B. 一定带负电 C. 可能不带电 D. 一定不带电
3.如图1所示的四个电路图中，正确的是（ ）

4.关于电路的说法错误的是（ ）
A.电源是提供电能的装置
B.只有电路闭合时，电路中才有电流
C.电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其他形式的能转化为电能
5.如图2所示为甲、乙、丙三个小球间的作用情况，试判断它们的带电情况有哪几种可能？有四种可能：（ ）
（1）甲带正电，乙带正电，丙带负电；
（2）甲带负电，乙带负电，丙带正电；
（3）甲带正电，乙带正电，丙不带电；
（4）甲带负电，乙带负电，丙不带电。

第五章 电流和电路复习导学案·第2页（共4页）

6.一个开关同时控制两盏灯的发光和熄灭，这两盏灯（ ）
A.只能串联 B.只能并联
C. 可能串联，也可能并联 D.以上说法都不正确
7. 如图3所示的电路中，三个灯泡始终完好，当开关S断开时，三个灯泡都发光，则开关S闭合时（ ）
A. L1、L2亮，L3不亮 B. L1亮, L2 、L3不亮
C. L1、L2 、L3都不亮 D. L1、L2 、L3都亮
8.某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则可能发生的故障是（ ）
A.导线开路 B.开关断开 C.灯泡与灯座接触不良 D.电流表损坏
9.在如图4甲所示的电路图中，开关S闭合后，A1的示数为1.2A,A2的示数如图4乙所示，下列判断准确的是（ ）
A.通过L1的电流为0.7A B.通过L1的电流为1.3A
C.通过L1的电流为0.2A D.通过L1的电流为2.5A
10.在如图5所示的电路中，通过L1的电流为3A，电流表A2、A3的示数之比为1﹕2，那么电流表A2的示数为（ ）
A.1A B.0.75A C.3A D.1.5A
11.在手电筒的完整电路中，干电池是 ，金属外壳是 ，金属外壳上的按钮是 ，小灯泡是 。
12.如图6所示，按要求用笔画线代替导线连接实物电路，位置不动、连线不交叉，并画出电路图。要求：
（1）三灯并联； （2）S1控制L1、L2；
（3）S控制三盏灯； （4）电流表测L1的电流。

备考满分挑战

1.绝缘丝吊着的两个轻质小球，静止后如图1所示。关于它们的带电情况，下列说法正确的是（ ）
A．带同种电荷 B．带异种电荷
C.一个带电，一个不带电 D．两个都不带电
2.在探究串联电路电流的规律时，电路如图2所示。闭合
开关， 用电流表测出A，B，C三处的电流分别为IA、
IB、IC。关于它们的大小关系，正确的是（ ）
A. IA<IB B．IA<IC C．IB>Ic D..IA=IC

第五章 电流和电路复习导学案·第3页（共4页）

3.小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于—个开关断开），该指示灯就会发光。如图3所示的模拟电路图符合要求的是（ ）

4.某电流表有两个量程，大量程为0~9A，小量程模糊不清。为了确定小量程是多少，先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是（ ）
图4
A．0~0.6A B．0~2A C．0~3A D．0~6A
5.在图3所示的电路中，电源电压保持不变。由于 电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（ ）
A.若灯L不发光，则只有电阻R短路 B.若灯L发光，则只有电阻R短路
C.若灯L不发光，则只有电阻R断路 D.若灯L发光，则只有电阻R断路
A B C D
图6
M
L
S2
S1
S1
M
S2
L
S2
M
S1
L
M
S2
S1
L
6.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图6所示的四个电路图中，符合上述要求的是（ ）

7.街道的路灯是 在一起的；圣诞树上使用“满天星”彩灯之间是 的。
8.小丽同学进行探究实验的电路图如图7所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：
（1） 比较上表数据，可以得出 结论是：
。
（2） 小丽把电流表接入A点，当闭合开关时，发现电流表指针如图8所示，出现这故障的原因是
。
（3）要用电流表测量小灯泡L1的电流，3位同学分别连接了如图9中的电路A、B、C。他们连接正确吗？请说出理由。
A ；
B ；
图9
C 。

第五章 电流和电路复习导学案·第4页（共4页）
