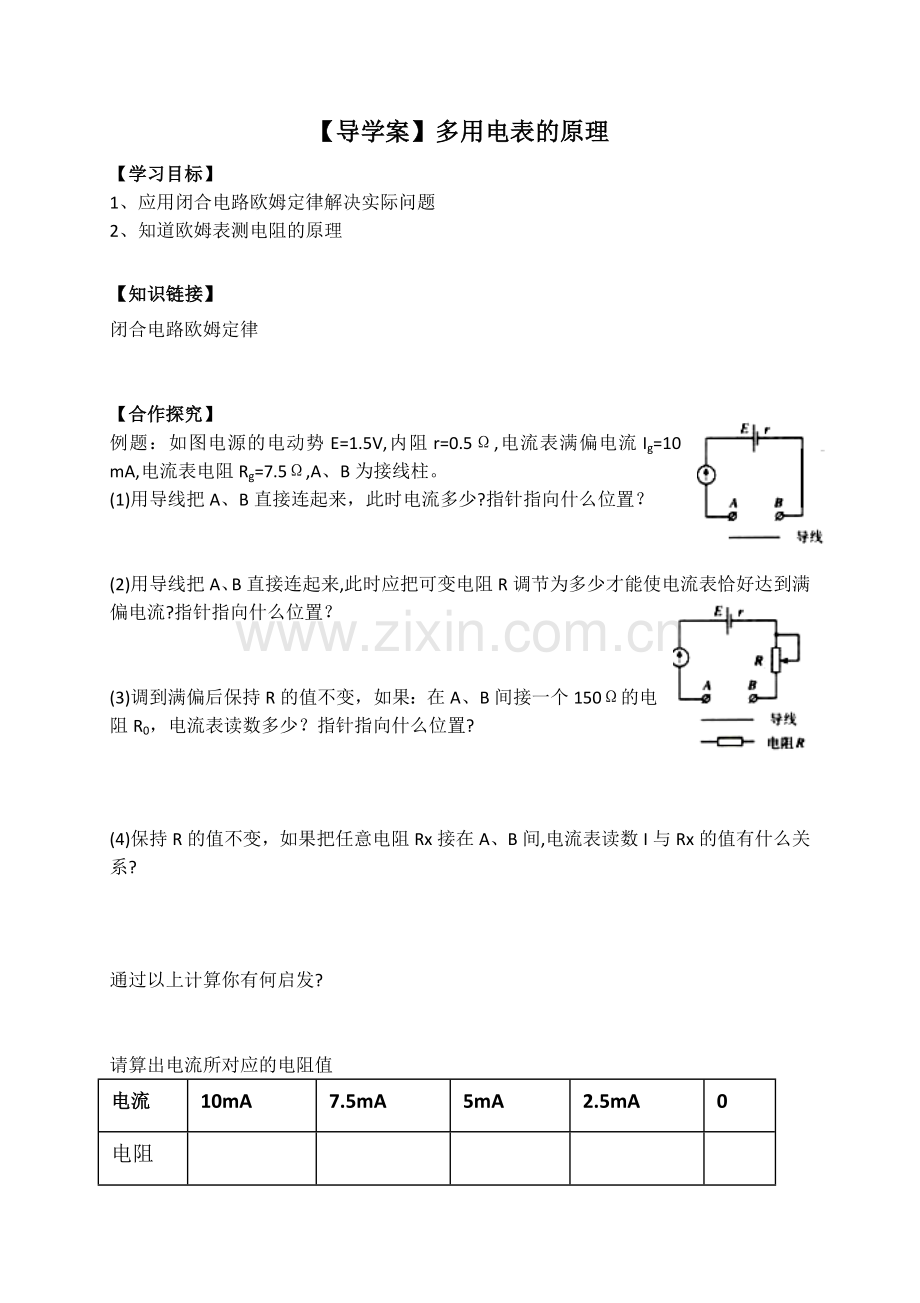

【导学案】多用电表的原理
【学习目标】
1、应用闭合电路欧姆定律解决实际问题
2、知道欧姆表测电阻的原理

【知识链接】
闭合电路欧姆定律

【合作探究】
例题：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。
(1) 用导线把A、B直接连起来，此时电流多少?指针指向什么位置？

(2)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?指针指向什么位置？

(3)调到满偏后保持R的值不变，如果：在A、B间接一个150Ω的电阻R0，电流表读数多少？指针指向什么位置?

(4) 保持R的值不变，如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?

通过以上计算你有何启发?

请算出电流所对应的电阻值
电流
10mA
7.5mA
5mA
2.5mA
0
电阻

画出刻度盘

5mA

7.5mA
2.5mA

10mA
0

电表改装示意图
欧姆表

【归纳整理】
欧姆表盘的特点：

1、 原理：

2、 电路结构：

3、刻度特点：
【拓展提升】
伏特表 安培表

共同点：
A

B

不同点：

多用电表：
