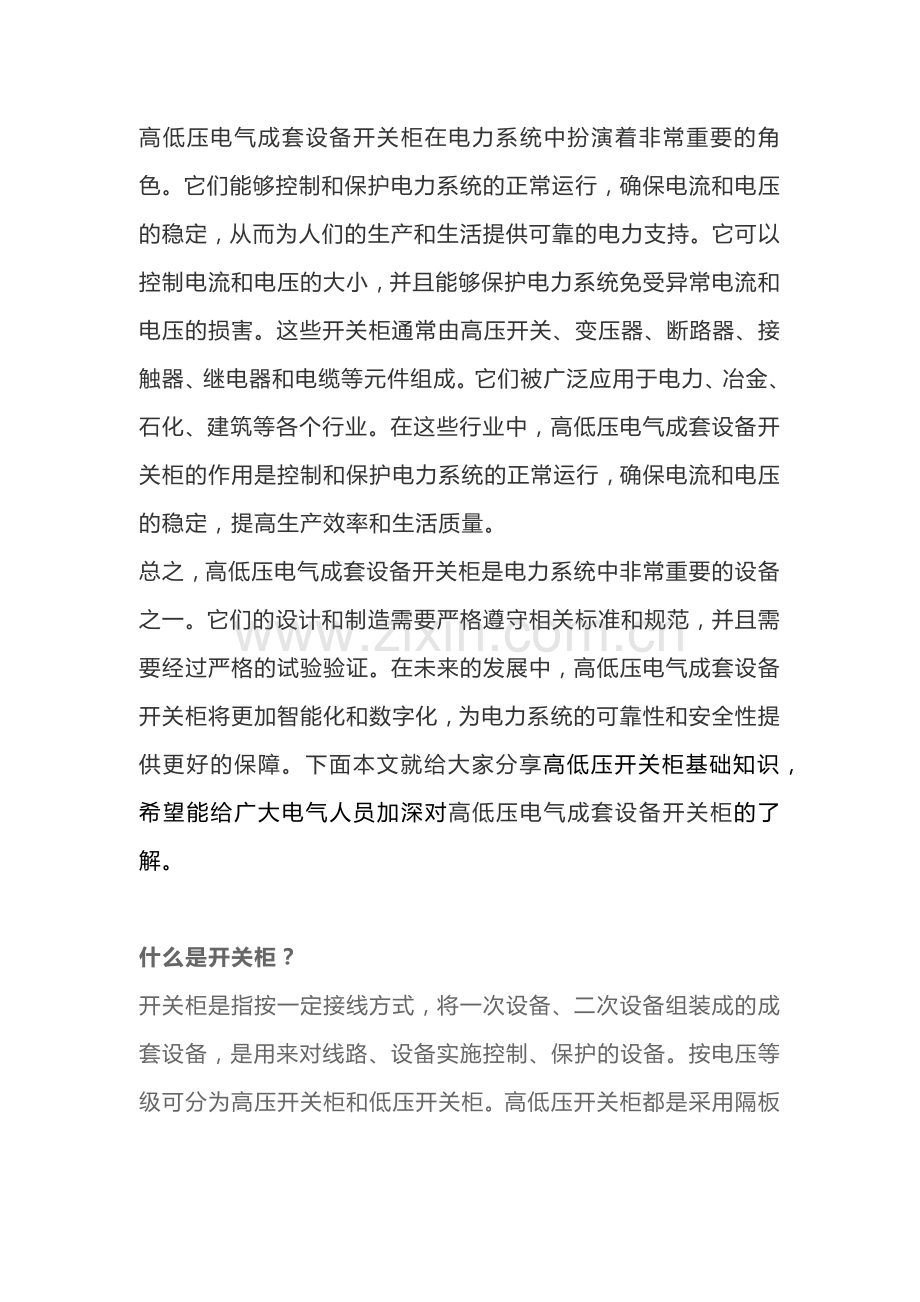

高低压开关柜知识：进线柜出线柜母线联络柜PT柜等柜型作用.docx

高低压电气成套设备开关柜在电力系统中扮演着非常重要的角色。它们能够控制和保护电力系统的正常运行，确保电流和电压的稳定，从而为人们的生产和生活提供可靠的电力支持。它可以控制电流和电压的大小，并且能够保护电力系统免受异常电流和电压的损害。这些开关柜通常由高压开关、变压器、断路器、接触器、继电器和电缆等元件组成。它们被广泛应用于电力、冶金、石化、建筑等各个行业。在这些行业中，高低压电气成套设备开关柜的作用是控制和保护电力系统的正常运行，确保电流和电压的稳定，提高生产效率和生活质量。
总之，高低压电气成套设备开关柜是电力系统中非常重要的设备之一。它们的设计和制造需要严格遵守相关标准和规范，并且需要经过严格的试验验证。在未来的发展中，高低压电气成套设备开关柜将更加智能化和数字化，为电力系统的可靠性和安全性提供更好的保障。下面本文就给大家分享高低压开关柜基础知识，希望能给广大电气人员加深对高低压电气成套设备开关柜的了解。

什么是开关柜？
开关柜是指按一定接线方式，将一次设备、二次设备组装成的成套设备，是用来对线路、设备实施控制、保护的设备。按电压等级可分为高压开关柜和低压开关柜。高低压开关柜都是采用隔板将柜体分为各个隔室，主要分为母线室、断路器室、二次控制室、馈线室等。

高低压电气成套设备开关柜按功能可以分为哪几种柜？
（1）进线柜
进线柜用来接收从电网上进来的电能，通常安装有断路器开关、CT、PT、隔离刀等元器件。
（2）出线柜
出线柜也叫馈电柜、配电柜，主要用于分配电能，通常安装有断路器开关、CT、PT、隔离刀等元器件。
（3）母线联络柜
母线联络柜用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络，以满足用户不同选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜
PT柜也称电压互感器柜，一般都是直接装设在母线上，检测母线电压和实现保护功能，为电动操作机构提供操作电源。可按照电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜
隔离柜用来隔离两端母线用的，或隔离受电设备和供电设备用，它可以给运行人员提供一个可见的端点，方便维护和检修作业。高低压电气成套设备由于隔离柜不具备分断、接通能力，所以在与其配合的断路器闭合的情况下，不能推拉隔离柜的手车。
（6）电容柜
电容柜也叫补偿柜，用来改善电网的功率因数，或者说作无功补偿，主要元器件就是电容器、投切控制回路、熔断器等。电容器柜从电网断电后，需要一段时间来放电，不能直接用手触摸柜内元器件，同时断电后不能马上重新合闸，以免过电压损坏电容器，高低压电气成套设备通常需要等待几分钟。
（7）计量柜
计量柜主要用来计量电能用的，分为高压计量柜和低压计量柜，在允许高压计量的情况下，尽量采用高压计量。
