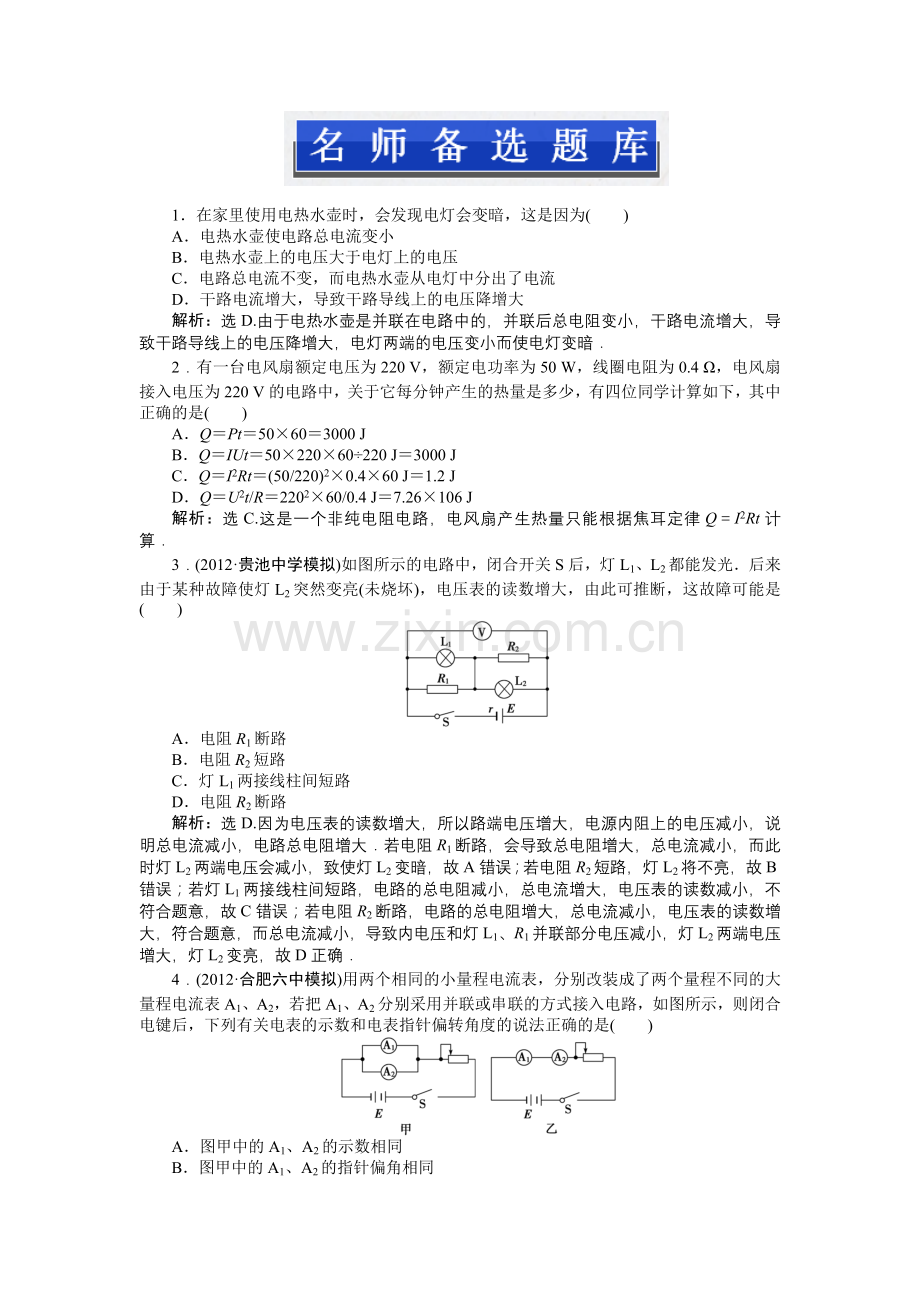

名师备选题库（七）.doc

1．在家里使用电热水壶时，会发现电灯会变暗，这是因为(　　)
A．电热水壶使电路总电流变小
B．电热水壶上的电压大于电灯上的电压
C．电路总电流不变，而电热水壶从电灯中分出了电流
D．干路电流增大，导致干路导线上的电压降增大
解析：选D.由于电热水壶是并联在电路中的，并联后总电阻变小，干路电流增大，导致干路导线上的电压降增大，电灯两端的电压变小而使电灯变暗．
2．有一台电风扇额定电压为220 V，额定电功率为50 W，线圈电阻为0.4 Ω，电风扇接入电压为220 V的电路中，关于它每分钟产生的热量是多少，有四位同学计算如下，其中正确的是(　　)
A．Q＝Pt＝50×60＝3000 J
B．Q＝IUt＝50×220×60÷220 J＝3000 J
C．Q＝I2Rt＝(50/220)2×0.4×60 J＝1.2 J
D．Q＝U2t/R＝2202×60/0.4 J＝7.26×106 J
解析：选C.这是一个非纯电阻电路，电风扇产生热量只能根据焦耳定律Q＝I2Rt计算．
3．(2012·贵池中学模拟)如图所示的电路中，闭合开关S后，灯L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这故障可能是(　　)

A．电阻R1断路
B．电阻R2短路
C．灯L1两接线柱间短路
D．电阻R2断路
解析：选D.因为电压表的读数增大，所以路端电压增大，电源内阻上的电压减小，说明总电流减小，电路总电阻增大．若电阻R1断路，会导致总电阻增大，总电流减小，而此时灯L2两端电压会减小，致使灯L2变暗，故A错误；若电阻R2短路，灯L2将不亮，故B错误；若灯L1两接线柱间短路，电路的总电阻减小，总电流增大，电压表的读数减小，不符合题意，故C错误；若电阻R2断路，电路的总电阻增大，总电流减小，电压表的读数增大，符合题意，而总电流减小，导致内电压和灯L1、R1并联部分电压减小，灯L2两端电压增大，灯L2变亮，故D正确．
4．(2012·合肥六中模拟)用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是(　　)

A．图甲中的A1、A2的示数相同
B．图甲中的A1、A2的指针偏角相同
C．图乙中的A1、A2的示数和偏角都不同
D．图乙中的A1、A2的指针偏角相同
解析：选B.甲图中流过表头的电流相同，故指针偏角相同，但由于A1、A2的量程不同，所以示数不同，故A错B对．乙图中A1、A2中的电流相同，故示数相同，但两者表头中的电流不等指针偏角不同，故C、D错．
5．如图所示．电阻R1＝6 Ω，R2为滑动变阻器末接入电路时两固定端a、b之间的电阻，c、d两点将R2等分为三段．按图接好电路后，发现将滑片P分别滑到c点和d点时，M、N间电路的等效电阻之比为3∶4.把上述电路的M、N两端接到电动势为E、内电阻为r的电源两极上．当滑片P位于d点时，R2上损耗的电功率P1＝36 W．如果P移到b端．那么R1上损耗的电功率P2≥36 W．求电动势E和内电阻r的取值条件．

解析：依题意＝，
解得R2＝3R1＝18 Ω，滑片置于d点时，设R1中电流为I1，R2的ad段中的电流为I2，此时I1＝I2.
则有：IR2＋IR2＝IR2＝36 W，得I2＝ A，
干路电流I＝I1＋I2＝2 A.
因此，E＝2(6＋r)①
滑片在b端时，设MN间电压为U(路端电压)，则U2/R1≥36 W．可得U≥6 V，
而RMN＝＝4.5 Ω，
因此，E≥6＋r②
由①②两式解得：r≤3 Ω，且r>0，
所以，E、r取值满足的条件是：
答案：见解析
6．(2012·湖南长沙市一中月考)一电路如图所示，电源电动势E＝28 V，内阻r＝2 Ω，电阻R1＝12 Ω，R2＝R4＝4 Ω，R3＝8 Ω，C为平行板电容器，其电容C＝3.0 pF，虚线到两极板间距离相等，极板长L＝0.20 m，两极板的间距d＝1.0×10－2 m.

(1)若开关S处于断开状态，则当其闭合后，求流过R4的总电荷量为多少？
(2)若开关S断开时，有一带电微粒沿虚线方向以v0＝2.0 m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？(要求写出计算和分析过程，g取10 m/s2)
解析：(1)S断开时，电阻R3两端电压为
U3＝E＝16 V
S闭合后，外电阻为R＝＝6 Ω
路端电压为U＝E＝21 V
此时电阻R3两端电压为U′3＝U＝14 V
则流过R4的总电荷量为ΔQ＝CU3－CU′3＝6.0×10－12 C.
(2)设微粒质量为m，电荷量为q，当开关S断开时有：
＝mg
当开关S闭合后，设微粒加速度为a，则mg－＝ma
设微粒能从C的电场中射出，则水平方向运动时间为：t＝
竖直方向的位移为：y＝at2
由以上各式求得：y＝6.25×10－3m>
故假设不成立，微粒不能从C的电场中射出．
答案：见解析
7．要精确测量一个阻值为5 Ω的电阻R，实验室提供下列器材：电流表A1：量程100 mA，内阻r1约为4 Ω.电流表A2：量程500 μA，内阻r2＝750 Ω.电压表V：量程10 V，内阻r3约为10 kΩ.变阻器R0：阻值约为10 Ω.电池E：电动势ε＝1.5 V，内阻很小．电键S，导线若干．
(1)选出适当器材并在虚线框中画出电路图，标明所用器材的代号．
(2)需要测量的物理量是________，根据所测物理量，求出电阻阻值的表达式Rx＝________.

答案：(1)

(2)通过两电流表A1、A2的电流I1、I2　
8．(2012·厦门外国语调研)在测定满偏电流为2.5 mA、内阻约为50 Ω的电流表A0内阻的实验中，备用的器材有：
A．标准电流表A(量程0～3 mA)
B．标准电压表V(量程0～3 V)
C．定值电阻R0(阻值200 Ω)
D．电阻箱R1(阻值范围0～999.9 Ω)
E．电源(电动势1.5 V，有内阻)
F．滑动变阻器R2(阻值范围0～20 Ω，额定电流1.5 A)
另外有若干导线和开关
下图是某同学根据列出的器材设计的测量电路，请回答下列问题：

(1)电路中定值电阻R0的作用是________________________________________________________________________
(2)根据设计的电路写出计算电流表A0内阻的表达式RA0＝________.式中各物理量的物理意义是：________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
(3)根据设计的电路图连接实物图
(4)该同学为什么不选用标准电压表V来直接测量电流表A0两端电压？请说明理由：________________________________________________________________________
________________________________________________________________________
解析：(1)限制电流，保护两电流表，使滑动变阻器更好调节
(2)，
I为标准电流表示数，
I0为电流表A0的示数，
R1为电阻箱示数
(3)如图所示

(4)UA0＝Im·Rg＝0.125 V
电压表的量程为0～3 V，故电压表的量程太大，不宜选用．
答案：见解析
9．(2011·高考江苏卷)某同学利用如图所示的实验电路来测量电阻的阻值．

(1)将电阻箱接入a、b之间，闭合开关．适当调节滑动变阻器R′后保持其阻值不变．改变电阻箱的阻值R，得到一组电压表的示数U与R的数据如下表：
电阻R/Ω
5.0
10.0
15.0
25.0
35.0
45.0
电压U/V
1.00
1.50
1.80
2.14
2.32
2.45
请根据实验数据作出U­R关系图象．

(2)用待测电阻Rx替换电阻箱，读得电压表示数为2.00 V．利用(1)中测绘的U­R图象可得Rx＝________Ω.
(3)使用较长时间后，电池的电动势可认为不变，但内阻增大．若仍用本实验装置和(1)中测绘的U­R图象测定某一电阻，则测定结果将________(选填“偏大”或“偏小”)．现将一已知阻值为10 Ω的电阻换接在a、b之间，你应如何调节滑动变阻器，便仍可利用本实验装置和(1)中测绘的U－R图象实现对待测电阻的准确测定？
解析：因为U＝IR＝ ＝，当电池的内阻r增大时，同一个R，则电压表读数将变小，按原来的U－R图象，则电阻的测量值小于真实值，即偏小．要使电压表读数为1.50 V，因为电池内阻r增大，应该把滑动变阻器阻值R′调小，以至于使R′＋r不变．
答案：(1)见下图

(2)20(19～21都算对)
(3)偏小　改变滑动变阻器阻值，使电压表示数为1.50 V
