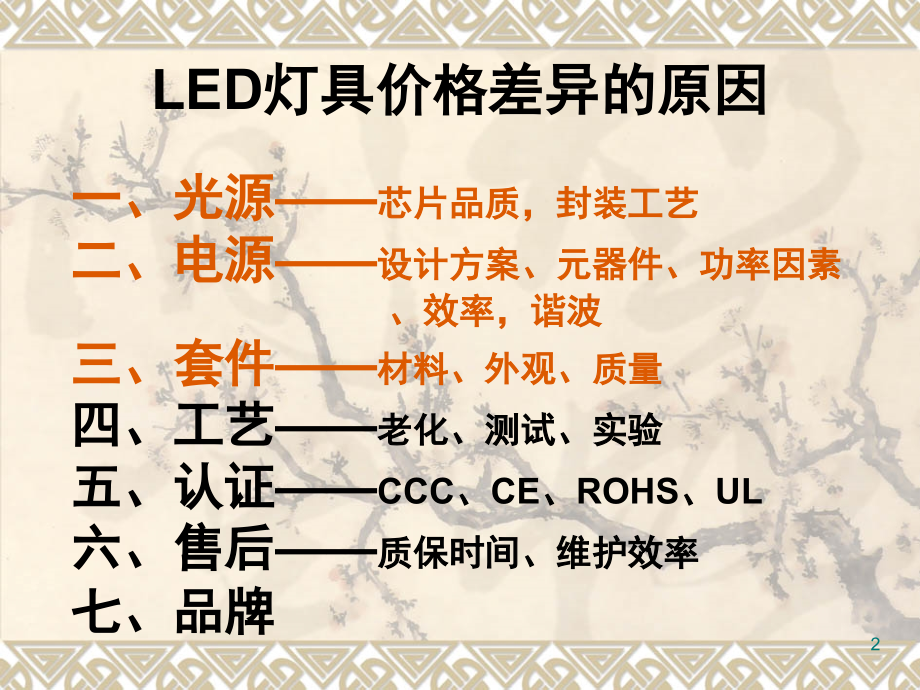

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三部分,LED,灯具价格差异的原因,dx.yutian.cc,LED,球泡灯，没有最便宜，只有更便宜。,6,款,3W LED,球泡灯分别来自长方,LED,照明，三雄极光，鹤山银雨照明,(,真明丽,),、中山鑫达、中山明然光电和深圳圆帅照明,(,首选科技,),，价格从,3,元到,65,元不等。,3,元,LED,球泡灯是怎样造成的,?65,元是否为名牌出品,?,它们内部的结构又是怎样？新世纪,LED,评测室为您独家解密。,3,猜猜哪款相对最便宜、哪款最贵,4,评测产品依据发光角度分为两组，其中,A,组：三雄极光、明然光电，发光角度为,270,；,B,组：长方,LED,照明，银雨照明,(,真明丽,),、鑫达和圆帅照明,(,首选科技,),，发光角度为,180,。,长方,LED,照明,银雨,鑫达,圆帅,5,灯具部件拆解,长方,LED,照明,银雨,鑫达,圆帅,6,整灯重量排序依次为：长方,(73g),圆帅,(55g),银雨,(41g),鑫达,(34g),，这主要是四款球泡灯采用的散热体部件材质不同，鑫达和银雨的球泡灯采用旋压铝薄壳，有较明显的喷砂质感，圆帅球泡灯的散热体是车铝太阳花结构，长方球泡灯采用的是压铸铝散热体。四款球泡灯的结构部件不多，电气连接不复杂，装配工艺方面较为简单。,7,光源,长方,LED,球泡灯,采用,38,颗,3528,封装的小功率贴片,LED,串联方式为,2,并,19,串,;,色温为,6164K,显指为,70,。,长方,LED,照明,鑫达,LED,球泡灯,采用,18,颗,3014,封装的冷白,(6923K),光源串联,显指,73,。,鑫达,银雨,LED,球泡灯,则采用,COB,封装形式,共有,30,颗小尺寸芯片串联起来使用,色温,5820K,显指,75,。,银雨,圆帅,LED,球泡灯采用,6,颗,5630,封装的贴片式,LED,，串联方式为,2,并,3,串；在显微镜下能看到该,5630,光源是由两颗小尺寸的芯片并联而成。色温为,5064K,显指为,67,。,圆帅,8,光学设计,长方,LED,球泡灯,PC,罩透光率为,79%,点亮时不见灯珠,但罩子边缘有两个局部暗区,这是由固定,PCB,的螺丝孔位造成的发光不均匀,.,整灯光束角实测为,190,度左右。,鑫达,LED,球泡灯,PC,罩透光率为,86%,点亮时不见灯珠,但罩子边缘有微小暗点,这和灯板上,LED,的排列有关,整灯光束角实测为,178,度左右。,银雨,LED,球泡灯,的,PC,罩透光率为,85%,点亮时不见灯珠,发光均匀无暗区,.,整灯光束角实测为,145,度左右。,圆帅,LED,球泡灯,PC,罩透光率为,80%,点亮时不见灯珠,罩子边缘有轻微暗圈,整灯光束角实测为,155,度左右。,9,电源,长方,LED,球泡灯,采用低成本的阻容降压电源作为驱动，外套热塑管进行绝缘，配合,2,并,19,串共,38,颗,3528LED,的灯板，整灯功率为,3.2W,，功率因数,0.24,，输出电流和电压分别为,49.92mA,，,60.92V,，电源转化效率,94.83%,。,银雨,LED,球泡灯,采用低成本的阻容降压电源作为驱动，由上下两片青稞纸包裹住进行绝缘，配合,30,颗芯片串联而成的,COB,光源，整灯功率为,3.08W,，功率因数,0.36,，输出电流和电压分别为,27.7mA,，,94.23V,，电源转化效率,86.32%,。,10,电源,鑫达,LED,球泡灯,采用低成本的阻容降压电源作为驱动,外套热塑管进行绝缘,配合,18,颗,3014,串联的的灯板,整灯功率为,2.6W,功率因数,0.29,输出电流和电压分别为,30.19mA,61.75V,电源转化效率,68.6%,。,圆帅,LED,球泡灯,采用隔离开关电源作为驱动,没有任何绝缘材料包裹，这可能会造成耐高压测试过程中电源击穿,.,该 灯实测功率为,4.1W,功率因数,0.43,输出电流和电压分别为,269.5mA,11.61V,电源转化效率,75.6%.,从前面光源的分析知其小芯片的的串联方式实际为,4,并,3,串,也即单科芯片通过的电流为,67mA,左右,超过了该芯片的正常工作电流,造成灯珠压降上升,(11.61V/3=3.87V),整灯功率增加到,4w,。电源电流选用不当易造成光源的光衰严重,提前结束灯具寿命。,11,A,组灯具部件拆解,经拆解发现，,三雄极光,LED,球泡灯,E14,的塑料灯头与车铝散热器使用螺纹配合，并使用粘胶工艺达到防滑、防反扭。胶量不够、打胶不均匀，达不到防滑、防反扭的作用。,内部结构：三雄极光,LED,球泡灯三根双面,MCPCB,板直插在一块圆形,MCPCB,板上，利用,12,个焊点固定。上面,6,个,0.5W,的,5630,串联在一起。安装好的,LED,模块利用一个,M2,自功螺丝紧固在车铝散热器上。整个传热过程是通过,12,个,LED,焊点到一块直径,17.5mm,厚,0.8mm,薄铝片传导到车铝散热器上，散热效果有影响。使用一层电子胶来保护,LED,焊点避免与车铝散热器接触,?,打胶工艺差。,12,A,组灯具部件拆解,明然光电,LED,球泡灯玻璃罩与压铸铝散热器采用粘胶工艺结合：胶量过小、打胶不均匀,(,导致玻璃罩有松动、脱落现象,),。,E27,灯头,(,电源仓,),透过一个压铸铝环与散热器作螺纹配合固定：没有任何防滑、防反扭措施、配合公差范围过大，导致,E27,灯头,(,电源仓,),松动,),。,LED,与散热器使用螺纹配合，散热面接触充分，传热好。散热器内部使用一根黄蜡管保护，防止,LED,的正极和散热器,(,负极,),接触。,E27,灯头,(,电源仓,),与散热器配合后，,E27,灯头,(,电源仓,),的负极与散热器充分接触，使后者带电变成负极。,LED,内部,9-10,芯片并联在一起，环绕成一个圆,(,最顶部没有芯片,),。,13,A,组电源,三雄极光,LED,球泡灯电源使用隔离方案，整个电源使用一层高温绝缘胶纸保护。,(,注：高温绝缘胶纸很容易给电子元器件的焊点剌穿，使用时焊点一定要平滑，不能有毛剌,),。电源输出：电压,19.3V,，电流,120mA,。,明然光电,LED,球泡灯的电源使用隔离方案，输入位置的电子元器件使用热缩套管保护。电源输出：电压,2.9V,，电流,830mA,。,14,现在知道哪个最便宜，哪一个最贵么？,15,球泡灯的价格差别,PK,淘宝销量第一,3WLED,球泡灯,佰斯德光电,3WLED,球泡灯,3W,样品价,50,元不含运费,16,佰斯德灯具部件拆解,光源,17,灯具部件拆解,电源,18,灯具部件拆解,工艺,19,灯具部件拆解,光学设计,20,电气参数,21,结构参数,22,认证,23,淘宝销量第一,3WLED,球泡灯灯具部件分解,光源：大功率,1W,灯珠,3,颗,电源：采用低成本的阻容降压电源,套件：公模，铝型材，毛重,80g,，外壳粗糙,24,分析价格差别原因,光源：大功率,1W,灯珠,3,颗，台湾芯片,1W,灯珠价格范围,0.3,元,-3,元不等。此价位可用,0.35,元每颗灯珠，灯珠主要的缺点：亮度低，光衰快，不稳定。,电源：采用低成本的阻容降压电源。元器件：只有电感、电容、电阻，成本费用少于,1,元。缺点：功率因数低、电路没有保护、不安全。,套件：外壳套件成本,2,元左右，缺点，工艺粗糙，材料品质低。,工艺简单、没有认证要求、没有售后质保。,25,评论,26,1,、亮度：,LED,的亮度不同，价格不同。用于,LED,灯具的,LED,应符合雷射等级,类标准。,2,、抗静电能力：抗静电能力强的,LED,，寿命长，因而价格高。通常抗静电大于,700V,的,LED,才能用于,LED,灯饰。,3,、波长：波长一致的,LED,，颜色一致，如要求颜色一致，则价格高。没有,LED,分光分色仪的生产商很难生产色彩纯正的产品。,4,、漏电电流：,LED,是单向导电的发光体，如果有反向电流，则称为漏电，漏电电流大的,LED,，寿命短，价格低。,5,、发光角度：用途不同的,LED,其发光角度不一样。特殊的发光角度，价格较高。如全漫射角，价格较高。,6,、寿命不同：品质的关键是寿命，寿命由光衰决定。光衰小、寿命长，寿命长，价格高。,7,、晶片：,LED,的发光体为晶片，不同的晶片，价格差异很大。日本、美国的晶片较贵，一般台湾及国产的晶片价格低于日、美。,8,、晶片大小：晶片的大小以边长表示，大晶片,LED,的品质比小晶片的要好。价格同晶片大小成正比。,9,、胶体：普通的,LED,的胶体一般为环氧树脂，加有抗紫外线及防火剂的,LED,价格较贵，高品质的户外,LED,灯饰应抗紫外线及防火。,一、光源,27,芯片品牌分三大阵营：,第一阵营以欧美、日本为代表的厂商，主要包含科锐、欧司朗、日亚化学、丰田合成等；,第二阵营以韩国、中国台湾为代表的厂商，主要包含首尔、安莹、晶元、广稼、新世纪等；,第三阵营以国内为代表的厂商，主要有三安、蓝光、士兰明芯、路美等。,芯片品质决定灯珠的亮度与光衰。好的灯珠不但光通亮高，而且光衰也小。,28,二、电源,整体“灯具的功率因素”即,PF,值：功率因素低，说明使用的驱动电源、电路设计不好，都会大大降低灯具的使用寿命！功率因素低，使用再好灯珠的灯具寿命也不会长。,功率因素高低，用“功率因素表”就可以检测出来！一般出口,LED,灯具功率因素要求达到,0.85,以上。功率因素低于,0.5,，应该说不合格产品或拉圾产品，不但寿命短，而且实际消耗电量比标称要高出一倍摆布，也就是说，与普通节能灯比，根本就不节电！所以，这就是为什么,LED,灯具需要配备高品质、高效率的驱动电源的原因！,LED,驱动性能主要取决于设计方案和元器件性能。,评价电源性能的因素：功率因素,PF,：越高越好，,95%,电源效率,：越高越好，,85%,。电压纹波,VP-P,、电流纹波,IP-P,、谐波,THD,：越低越好,元器件：保险丝，安全保护；压敏电阻，防雷击；安规电容,X,电容，安全保护，防火；,Y,电容：过,EMC,，防电磁干扰；场效管,MOSFET,，驱动,IC,，变压器；电解电容：日本红宝石，长寿命。,29,三、套件,一般来说，,LED,灯工作是否稳定，品质好坏，与灯体本身散热至关重要。同样功率因素的灯具和同品质的灯珠，如果散热条件不好，灯珠在高温下工作，光衰会很大，灯具寿命会减少。,1,、,LED,散热的重要性,温度过高会对,LED,造成永久性破坏,温度升高会缩短,LED,的寿命,温度升高会降低,LED,的发光效率,2,、,LED,散热技术,普通铝挤型散热器、风扇辅助风冷方式、微型水管散热法、带热管的散热器。,3,、散热技术存在的问题,主要有结构设计问题、散热器的寿命问题、操作的方便性问题、成本问题,30,散热器比较,普通铝挤型的散热器是在,LED,运用中最常见，最基本的散热器。其总类众多，即有非常好的可造性，而且制作工艺成熟，可以做成各种形状各异的灯具外壳形状。不同的形状其加工成本不同，其散热效果也不同。,31,合理的设计方案，每一种方案都必须符合量产的要求。,作业指导书：作业指导书是生产工艺的标准规范。,工时：工时决定人工成本费用。,测试：光源、电源测试、半成品测试、成品测试、测试是评估成品质量的重要依据。,老化：,90%,以上的不良情况会出现刚使用的几个小时，老化可以保证产品质量和稳定性。,四、工艺,五、认证要求,欧洲：,CE,（,EMC,、,LVD,），环保,RoSH/WEEE,，,GS,，全球互认体系,CB,，德国,VDE,美洲：,UL,，,CUL,，,FCC,，,ETL,，能源之星，加拿大,CSA,亚洲：日本,PSE,，新加坡,PSB,，日本电磁兼容,VCCI,中国：,3C,强制认证，中国,CQC,自愿认证,澳大利亚：,SAA,不是所有的产品都能符合认证要求，不同的认证对产品有不同的要求。,32,六、售后及质保,佰斯德光电室内灯具产品质保三年、终身维护。,保证不仅是一种承诺，更是一种信誉。,保证的不只是一种产品，更是一种发展。,七、品牌,品牌,(Brand),是一种识别标志、一种精神象征、一种价值理念,是品质优异的核心体现。培育和创造品牌的过程也是不断创新的过程，自身有了创新的力量，才能在激烈的竞争中立于不败之地,继而巩固原有品牌资产,多层次、多角度、多领域地参与竞争。,33,Thank You,主讲：佰斯德,李艺,34,
