天水铁路电缆工厂
内屏蔽铁路数字信号电缆
产品标准：Q/TL 095.5－2003
一、产品特点及用途
本产品在 “铁路数字信号电缆”的基础上，对传输四线组进行了单独屏蔽（分A型、B型，结构见电缆组序排列示意图），因而提高了电缆近端串音衰减，有效解决了在同根电缆内传输相同频率的铁路信号信息时，各传输线组之间的干扰防卫问题。可用于信号系统及设备之间，同缆传输同数量级电平的同频信息及最高2Mbit/s数字信息，以及传输交流750V或直流1100V电力的性能。
本产品适用于铁路信号自动闭塞，计轴、车站电码化、微机联锁、微机监测、调度集中、调度监督、大功率电动转辙机等有关信号控制装置和设备之间传输控制信息，监测信息和电能，可做为DMIS底层系统数字信息和业务电话的传输通道。当用于ZPW－2000、 UM71无绝缘轨道电路自闭系统时，传输距离可达10Km。并可代替“铁路信号电缆（PT缆）用于其它铁路信号系统中。
铁路内屏蔽数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。
在电缆制造工艺方面，新技术条件规定，绝缘导电线芯采用具有国际先进水平的皮-泡-皮物理发泡三层共挤技术。另外电缆主要原材料和选用也与IEC等国际标准规定基本一致。
二、产品使用特性
1、电缆导体长期工作温度不超过70℃；
2、电缆使用环境温度为-40℃~60℃；
3、电缆敷设时的弯曲半径应不小于电缆外径的20倍；
4、缆敷设时的环境温度应不低于-10℃。
5、电缆机械强度高、防腐蚀、耐寒性能好，抗冲击力强。
6、电缆屏蔽线组具有良好的屏蔽性能，可提高线组间的抗干扰能力。

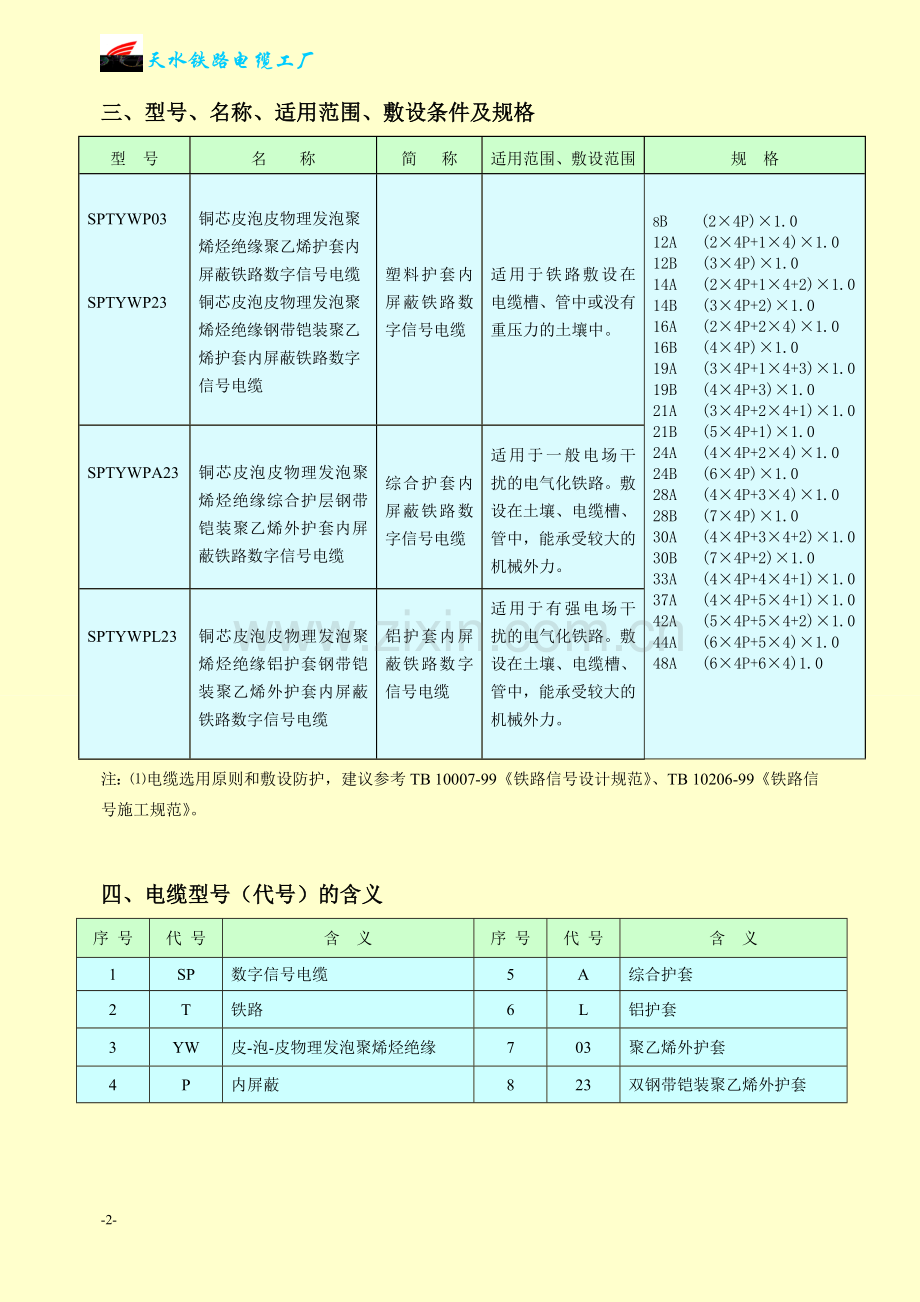

三、型号、名称、适用范围、敷设条件及规格
型　号
名 　称
简 称
适用范围、敷设范围
规 格

SPTYWP03　

SPTYWP23

铜芯皮泡皮物理发泡聚烯烃绝缘聚乙烯护套内屏蔽铁路数字信号电缆
铜芯皮泡皮物理发泡聚烯烃绝缘钢带铠装聚乙烯护套内屏蔽铁路数字信号电缆

塑料护套内屏蔽铁路数字信号电缆
适用于铁路敷设在电缆槽、管中或没有重压力的土壤中。

8B (2×4P)×1.0
12A (2×4P+1×4)×1.0
12B (3×4P)×1.0
14A (2×4P+1×4+2)×1.0
14B (3×4P+2)×1.0
16A (2×4P+2×4)×1.0
16B (4×4P)×1.0
19A (3×4P+1×4+3)×1.0
19B (4×4P+3)×1.0
21A (3×4P+2×4+1)×1.0
21B (5×4P+1)×1.0
24A (4×4P+2×4)×1.0
24B (6×4P)×1.0
28A (4×4P+3×4)×1.0
28B (7×4P)×1.0
30A (4×4P+3×4+2)×1.0
30B (7×4P+2)×1.0
33A (4×4P+4×4+1)×1.0
37A (4×4P+5×4+1)×1.0
42A (5×4P+5×4+2)×1.0
44A (6×4P+5×4)×1.0
48A (6×4P+6×4)1.0

SPTYWPA23

铜芯皮泡皮物理发泡聚烯烃绝缘综合护层钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆

综合护套内屏蔽铁路数字信号电缆
适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。

SPTYWPL23

铜芯皮泡皮物理发泡聚烯烃绝缘铝护套钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆

铝护套内屏蔽铁路数字信号电缆

适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。
注：⑴电缆选用原则和敷设防护，建议参考TB 10007-99《铁路信号设计规范》、TB 10206-99《铁路信号施工规范》。

四、电缆型号（代号）的含义
序 号
代 号
含 义
序 号
代 号
含 义
1
SP
数字信号电缆
5
A
综合护套
2
T
铁路
6
L
铝护套
3
YW
皮-泡-皮物理发泡聚烯烃绝缘
7
03
聚乙烯外护套
4
P
内屏蔽
8
23
双钢带铠装聚乙烯外护套

五、主要电气性能指标
序号
项 目
指 标
单 位
试验方法
换算公式
1
直流电阻 20℃
每根导体直流电阻
≤22.5±1.0
Ω/km
GB/T3048.4
L/1000
工作线对导体电阻不平衡
≤1
%

-----
2

绝缘电阻 DC 500V 20℃
每根绝缘线芯对其它绝缘线芯接屏蔽及金属套

≥10000

MΩ·km
GB/T 3048.6
1000/L
3
绝缘介质强度 50Hz 2min
线芯间
所有线芯连在一起（或每根线芯）对屏蔽与金属套
≥1000

≥2000
V
GB/T 3048.8
------
4
电容

普通四线组工作电容
屏蔽四线组工作电容
每根绝缘线芯对连接到地的其它绝缘线芯间电容
28±3
28±2
≤70
nF/km
GB/T 5441.2
L/1000

5
电容耦合系数
k1 平均值
最大值
k9～k12 平均值
最大值
四芯电缆k1指标为最大值

≤81
330
≤119
230

pF/km
GB/T 5441.3

（L/1000）1/2
L/1000
L/1000
（L/1000）1/2
L/1000

6
对外来地电容不平衡
ea1、ea2 平均值
最大值
四芯电缆ea1、ea2 指标为最大值
允许有10%盘数的e1、e2≤1294 pF/km

≤330
800

pF/km

GB/T 5441.3

L/1000

7

150kHz回路间近端串音衰减
组内
组间

≥51[51]a
≥65[55]
dB/km
GB/T 5441.6
-10Lg（L/1000）
1000KHz回路间近端串音衰减b
组内
组间

≥37[37]
≥54[42]
dB（300m以上）
GB/T 5441.6
—
8

150 kHz回路间远端串音防卫度
组内
组间
1000kHz回路间远端串音防卫度
组内
组间

≥52[52]
≥72[62]

≥39[39]
≥59[49]
dB/km
GB5441.6
-10Lg（L/1000）
序号
项 目
指 标
单 位
试验方法
换算公式
9
特性阻抗c 20℃ Ω
0.55kHz
0.85kHz
1.7kHz
2.0kHz
2.3kHz
2.6kHz
150kHz
1000kHz

675±54[68]
550±22[33]
396±16[24]
367±15[22]
343±14[21]
325±13[20]
163±17[17]
155±16[16]
W
GB/T5441.7
------
10
线对衰减d 20℃ dB/km
0.55kHz
0.85kHz
1.7kHz
2.0kHz
2.3kHz
2.6kHz
150kHz
1000kHz

≤0.45
≤0.55
≤0.70
≤0.75
≤0.80
≤0.83
≤3.5
≤9.0

dB/km
GB/T5441.7
L/1000
11
相角
0.55kHz
0.85kHz
1.7kHz
2.0kHz
2.3kHz
2.6kHz

-43±1.3[4.3]
-42±1.3[4.2]
-39±1.2[3.9]
-38±1.1[3.8]
-37±1.1[3.7]
-36±1.1[3.6]
（°）
GB/T5441.7
------
12
理想屏蔽系数：（50Hz）
9芯及以下电缆金属护套上的感应电压:
50V～200V/km（50Hz）
12芯以上电缆金属护套上的感应电压:
35V～200V/km（50Hz）
综合护套≤0.8
铝护套≤0.2

GB/T5441.9
------

13

屏蔽组线芯接地近端串音衰减 2.6kHz最小300m两屏蔽四线组内，各有一线对一线芯接地，此两线对间的近端串音衰减
近端阻抗55W，远端阻抗325W
≥89
dB/km
GB/T5441.6
待定
a 表中7、8、9、11条[]数据表示电缆非屏蔽四线组的指标或公差范围
b 当长度小于300m时，近端串音换算公式为-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中，α为线对衰减， db/ km
c 20℃时的特性阻抗温度系数在0.55kHz～2.6kHz时为0.002 1/℃。
d 20℃时的衰减温度系数为0.002 1/℃。

六、产品交货长度
1、通常1000m以上长度的电缆不少于交货总数的50%，500m以下长度的电缆不超过交货总数的5%。
2、电缆长度计量误差±0.5%
3、根据双方协议，允许以任意长度交货。
七、产品标记、出厂包装、运输及贮存说明
1、标志
在电缆外护套上印有如下标记：制造工厂名称或工厂代号；型号、规格、、相邻间隔为1m的长度标志。
在电缆盘上应标明有如下标识：制造厂名称；电缆型号、规格；长度 m；毛重 kg；出厂编号；制造日期 年 月；敷设时电缆盘旋转方向的箭头以及附有产品合格证。
2、出厂包装
（1）电缆两端头使用带胶热缩套管密封。电缆分层整齐卷绕在电缆交货盘上，外包专用塑料和竹笆。电缆盘符合JB/T 8137规定。
（2）电缆“A”端一般在卷绕的最外层，当B端在卷绕最外层时，电缆盘上注明“外B”字样。
可按供需双方协商的条件另外确定包装形式。
3、运输、贮存
电缆盘应直立摆放，严禁电缆盘平放，严禁电缆受到碰撞或造成机械损伤。必须防止电缆头受潮或进水。
八、产品结构截面示意图

九、产品规格、缆芯结构、参考外径及重量
芯数
塑料护套内屏蔽铁路数字信号电缆
综合护套内屏蔽铁路数字
信号电缆
铝护套内屏蔽铁路数字
信号电缆
非铠装
SPTYWP03
铠装
SPTYWP23
铠装
SPTYWPA23
铠装
SPTYWPL23
外径
mm
重量
kg/km
外径
mm
重量
kg/km
外径
mm
重量
kg/km
外径
mm
重量
kg/km
8B
21.8
397
25.0
623
24.4
535
30.0
1081
12A
21.8
441
25.0
668
24.4
568
30.0
1114
12B
22.8
501
26.0
737
25.4
629
31.0
1196
14A
21.8
469
25.0
695
24.4
583
30.0
1130
14B
22.8
545
26.0
781
25.4
644
31.0
1211
16A
21.8
486
25.0
712
24.4
602
30.0
1148
16B
26.8
651
31.6
1227
29.6
787
35.4
1450
19A
24.3
610
27.7
870
26.9
714
32.7
1321
19B
26.8
717
31.6
1293
29.6
810
35.4
1472
21A
25.8
665
29.2
940
28.6
766
34.4
1409
21B
28.0
814
32.6
1403
32.0
1183
36.6
1586
24A
28.0
783
32.6
1372
32.0
1166
36.6
1570
24B
30.7
986
35.3
1628
34.7
1337
39.8
1787
28A
28.0
842
32.6
1431
32.0
1200
36.6
1603
28B
30.7
1071
35.3
1713
34.7
1413
39.8
1862
30A
29.0
876
33.6
1485
32.5
1228
37.8
1670
30B
30.7
1115
35.3
1757
34.7
1428
39.8
1877
33A
30.0
927
34.8
1568
34.2
1311
38.8
1736
33B
35.4
1273
40.0
2010
39.4
1639
44.0
2148
37A
30.0
986
34.8
1627
34.2
1344
38.8
1769
37B
38.2
1444
42.8
2235
41.6
1790
45.0
2271
42A
32.2
1149
36.8
1822
36.2
1486
40.8
1959
42B
38.2
1564
42.8
2355
42.2
1889
45.0
2354
44A
35.4
1293
40.0
2029
39.4
1648
44.0
2156
48A
35.4
1337
40.0
2073
39.4
1682
44.0
2190
