SRU-S-112D继电器参数.doc

● 高触点容量：15安培。
● 可提供密封型。
● 线圈功耗低。
● 可供TV-5型号。
触点形式:一组转换型

继电器SRU-S-112D SRU-S-124D SRU-S-112DM SRD-S-124DM
继电器SRU-S-112D SRU-S-124D SRU-S-112DM SRD-S-124DM的详细信息
应用范围：控制
产品系列：SRU
触点形式：转换型
额定电压：3-48（V）
电流性质：直流
外形尺寸：小型
触点负载：中功率
防护特征：塑封式
直流电阻：400（Ω）
吸合电流：0.6（A）
释放电流：0.1（A）
触点切换电压：250（V）
触点切换电流：15（A）

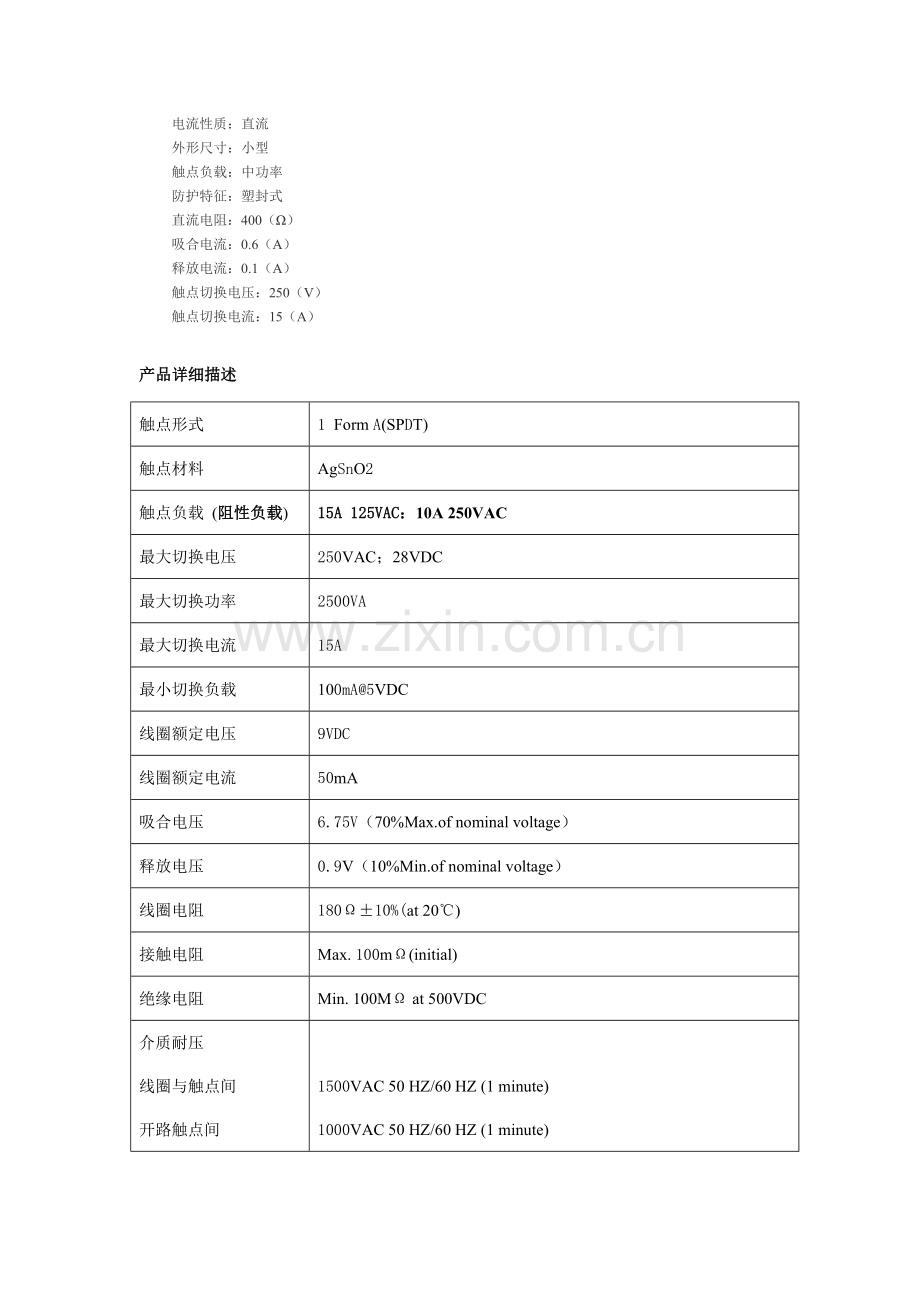

产品详细描述
触点形式
1 Form A(SPDT)
触点材料
AgSnO2
触点负载 (阻性负载)
15A 125VAC：10A 250VAC
最大切换电压
250VAC；28VDC
最大切换功率
2500VA
最大切换电流
15A
最小切换负载
100mA@5VDC
线圈额定电压
9VDC
线圈额定电流
50mA
吸合电压
6.75V（70%Max.of nominal voltage）
释放电压
0.9V（10%Min.of nominal voltage）
线圈电阻
180Ω±10%(at 20℃)
接触电阻
Max. 100mΩ(initial)
绝缘电阻
Min. 100MΩ at 500VDC
介质耐压
线圈与触点间
开路触点间

1500VAC 50 HZ/60 HZ (1 minute)
1000VAC 50 HZ/60 HZ (1 minute)
吸合时间
Max. 10mSec.
释放时间
Max. 8mSec.
环境温度
-40℃~+85℃
振动
1.5mm D.A. 10-55HZ
冲击力
Min. 10G（Error Operational）
机械寿命
100,000,00 Operations (no load)
电气寿命
100000 Operations (at rated load)
重量
Approx. 12g
五、 继电器的选用
1.先了解必要的条件：①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。
3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。

4、测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
