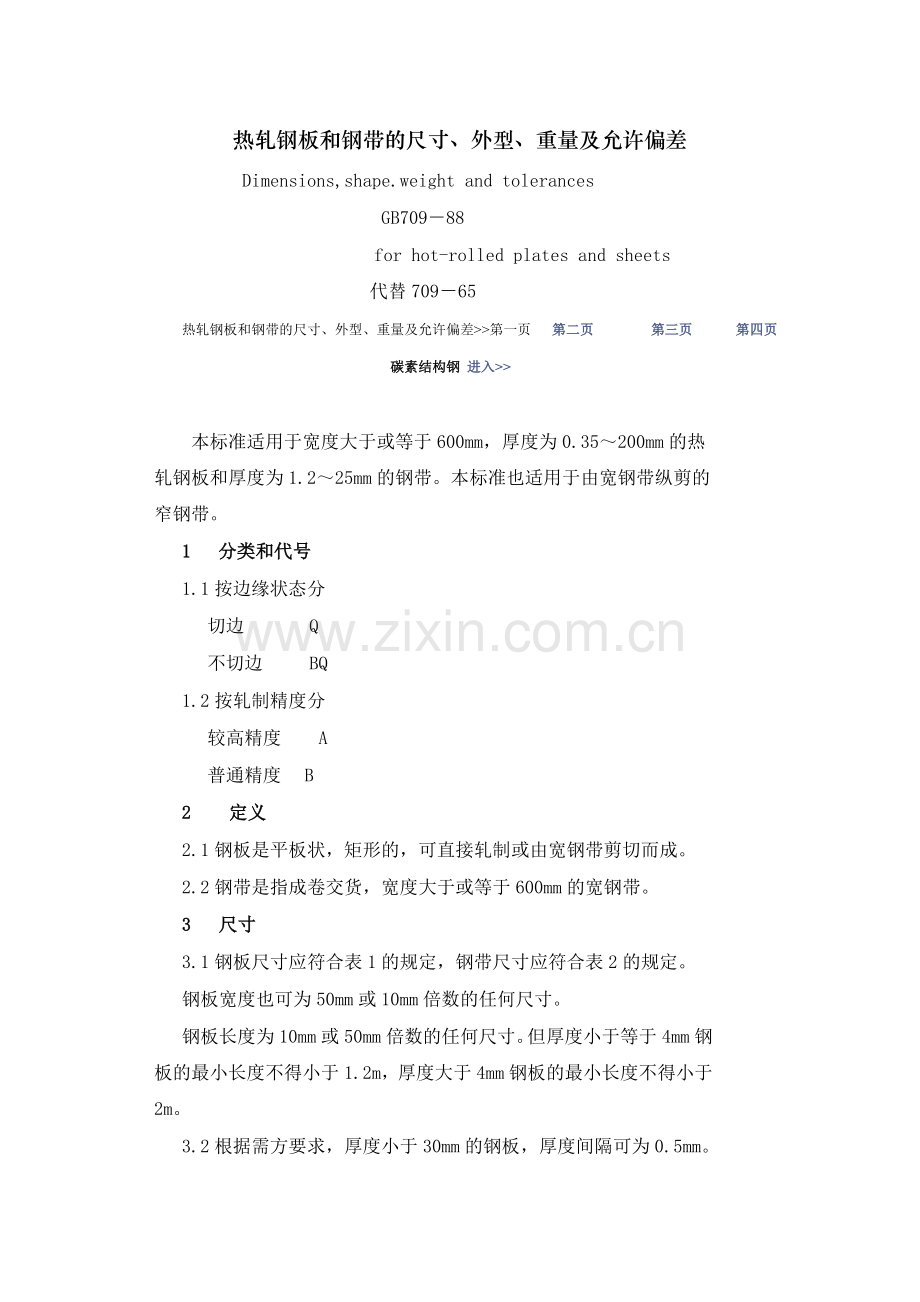

热轧钢板和钢带的尺寸、外型、重量及允许偏差 Dimensions,shape.weight and tolerances GB709－88 for hot-rolled plates and sheets 代替709－65 热轧钢板和钢带的尺寸、外型、重量及允许偏差>>第一页第二页第三页第四页碳素结构钢进入>> 　本标准适用于宽度大于或等于600mm，厚度为0.35～200mm的热轧钢板和厚度为1.2～25mm的钢带。本标准也适用于由宽钢带纵剪的窄钢带。 1 分类和代号 1.1按边缘状态分切边 Q 不切边 BQ 1.2按轧制精度分较高精度 A 普通精度 B 2 定义 2.1钢板是平板状，矩形的，可直接轧制或由宽钢带剪切而成。 2.2钢带是指成卷交货，宽度大于或等于600mm的宽钢带。 3 尺寸 3.1钢板尺寸应符合表1的规定，钢带尺寸应符合表2的规定。钢板宽度也可为50mm或10mm倍数的任何尺寸。钢板长度为10mm或50mm倍数的任何尺寸。但厚度小于等于4mm钢板的最小长度不得小于1.2m，厚度大于4mm钢板的最小长度不得小于2m。 3.2根据需方要求，厚度小于30mm的钢板，厚度间隔可为0.5mm。 3.3根据需方要求，经供需双方协议可以供应其他尺寸的钢板和钢带。 4 尺寸偏差 4.1钢板和钢带厚度偏差应符合表3和表4的规定。根据需方要求，可以供应等于允许公差带的限制负偏差的钢板。 4.2切边钢板宽度允许偏差应符合表5的规定表5 mm 公称厚度宽度宽度允许偏差 ≤4 ≤800 ＞800 +6 +10 >4～16 ≤1500 ＞1500 +10 +15 >16～60 所有宽度 +30 >60 所有宽度 +35 4.3切边钢带的宽度允许偏差不得超过一列规定。钢带宽度600～1000mm………………………………………………+5mm；＞1000mm……………………………………………………+10mm。 4.4不切边钢带的宽度允许偏差不得超过下列规定。钢带宽度≤1000mm……………………………………………………+20mm；＞1000mm……………………………………………………+30mm。 4.5纵剪钢带的宽度允许偏差应符合表6的规定。表6 mm 公称宽度允许偏差厚度 ≤4.0 >4.0～6.0 >6.0～8.0 >8.0 ≤160 ±0.5 ±0.8 ±1.0 ±1.2 >160～250 ±0.5 ±1.0 ±1.2 ±1.4 >250～600 ±1.0 ±1.0 ±1.2 ±1.4 4.7钢板的长度允许偏差应符合表7规定。表7 mm 公称厚度钢板长度长度允允许许偏差 ≤4 ≤1500 ＞1500 ＋10 ＋15 ＞4～16 ≤2000 ＞2000～6000 ＞6000 ＋10 ＋25 ＋30 ＞16～60 ≤2000 ＞2000～6000 ＞6000 ＋15 ＋30 ＋40 ＞60 所有长度＋50 5 外形 5.1钢板不平度不得大于表8规定。表8 mm 公称厚度测量单位长度不平度 ≤1.5 ＞1.5～4 ＞4～10 ＞10～25 ＞25 1000 15 12 10 8 7 5.1.1表8规定的不平度只适用于屈服点下限不超过460N/mm2。（47kgf/mm²）钢板，屈服点超过的以及进行调质的钢板，其不平度的最大值为表8的规定的1.5%。 5.2钢带的镰刀弯每米不得大于3mm。 5.3切边钢板应剪切成直角，切斜和镰刀弯不得使钢板长度和宽度小于公称尺寸，并须保证订货公称尺寸的最小矩形。 5.4钢带应牢固地成卷。钢带卷的一侧塔形高度不得超过表9规定。表9 mm 宽度切边不切边厚度＜2.5 ≥2.5 ≤1000 ＞1000 20 30 60 80 50 70 5.4.1厚度大于或等于2.5mm的轧制钢带，卷的塔形高、宽之比小于或等于1时，宽度不大于1000mm的，塔形为60mm；宽度大于1000mm的塔形为80mm. 6 尺寸测量 6.1钢板厚度：在距离边部不小于40mm处侧量。 6.2钢带厚度：在距离边缘不小于40mm处侧量，对不切头尾和不切边的钢带，检查厚度、宽度和镰刀弯时，两端不考核的总长度为：　　90/公称厚度mm 但两端最大总长度不得大于20mm。 6.3钢板不平度：将钢板自由地放在平台上，除钢板的本身重量外不施加任何压力，用米尺进行测量，测量钢板与米尺之间的最大距离。 7 重量钢板按理论或实际重量交货。理论重量计算外，碳钢的密度为7.85g/cm³,其他钢种按相应标准规定。标记举例：用16Mn钢轧制的10mm×1800mm×12000mm的钢板标记为：钢板（10×1800×12000-GB 709－88）/（16Mn-GB 912－88）表1 mm 钢板公称厚度按下列钢板宽度的最小和最大长度 600 650 700 710 750 800 850 900 950 1000 1100 0.50，0.55，0.60 1200 1400 1420 1420 1500 1500 1700 1800 1900 2000 — 0.65，0.70，0.75 2000 2000 1420 1420 1500 1500 1700 1800 1900 2000 — 0.80，0.90 2000 2000 1420 1420 1500 1500 1700 1800 1900 2000 — 1.0 2000 2000 1420 1420 1500 1600 1700 1800 1900 2000 — 1.2，1.3，1.4 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 1.5，1.6，1.8 2000 2000 2000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2.0，2.2 2000 2000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2.5，2.8 2000 2000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 3.0，3.2，3.5，3.8，3.9 2000 2000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 4.0，4.5，5 — — 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 6，7 — — 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 8，9，10 — — 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 11，12 — — — — — — — — — 2000 6000 2000 6000 13，14，15，16，17，18，19，20，21，22，25 — — — — — — — — — 2500 6500 2500 6500 26，26，30，32，34，36，38，40 — — — — — — — — — — — 42，45，48，50，52，55，60，65，70，75，80，85，90，95，100，105，110，120，125，130，140，150，160，165，170，180，185，190，195，200 — — — — — — — — — — — 续表1 mm 钢板公称厚度按下列钢板宽度的最小和最大长度 1250 1400 1420 1500 1600 1700 1800 1900 2000 2100 2200 0.50，0.55，0.60 — — — — — — — — — — — 0.60，0.70，0.75 — — — — — — — — — — — 0.80，0.90 — — — — — — — — — — — 1.0 — — — — — — — — — — — 1.2，1.3，1.4 2500 3000 — — — — — — — — — — 1.5，1.6，1.8 2000 6000 2000 6000 2000 6000 2000 6000 — — — — — — — 2.0，2.2 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 — — — — — 2.5，2.8 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 — — — — 3.0，3.2，3.5，3.8，3.9 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 — — — — 4.0，4.5，5 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 — — — — 6，7 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 2000 6000 — — 8，9，10 2000 6000 2000 6000 2000 6000 200 12000 300 12000 300 12000 300 12000 300 12000 300 12000 300 12000 300 12000 11，12 2000 6000 2000 6000 2000 6000 2000 12000 3000 12000 3000 12000 3000 12000 3000 10000 3000 10000 3000 10000 3000 10000 13，14，15，16，17，18，19，20，21，22，25 2500 12000 2500 12000 2500 12000 3000 12000 3000 11000 3500 11000 4000 10000 4000 10000 4000 10000 4500 10000 4500 9000 26，28，30，32，38，40 2500 12000 2500 12000 2500 12000 3000 12000 3000 12000 3500 12000 3500 12000 4000 12000 4000 12000 4000 12000 4500 12000 42，45，48，50，52，55，60，65，70，75，80，85，90，95，100，105，110，120，125，130，140，150，160，165，170，180，185，190，195，200 2500 9000 2500 9000 3000 9000 3000 9000 3000 9000 3500 9000 3500 9000 3500 9000 3500 9000 3500 9000 3500 9000 续表1 mm 钢板公称厚度按下列钢板宽度的最小和最大长度 2300 2400 2500 2600 2700 2800 2900 3000 3200 3400 3600 3800 0.50，0.55，0.60 — — — — — — — — — — — — 0.65，0.70，0.75 — — — — — — — — — — — — 0.80，0.90 — — — — — — — — — — — — 1.0 — — — — — — — — — — — — 1.2，1.3，1.4 — — — — — — — — — — — — 1.5，1.6，1.8 — — — — — — — — — — — — 2.0，2.2 — — — — — — — — — — — — 2.5，2.8 — — — — — — — — — — — — 3.0，3.2，3.5，3.8，3.9 — — — — — — — — — — — — 4.0，4.5，5 — — — — — — — — — — — — 6，7 — — — — — — — — — — — — 8，9，10 3000 12000 4000 12000 4000 12000 — — — — — — — — — 11，12 3000 9000 4000 9000 4000 9000 — — — — — — — — — 13，14，15，16，17，18，19，20，21，22，25 4500 9000 4000 9000 4000 9000 3500 9000 3500 8200 3500 8200 — — — — — — 26，28，30，32，34，36，38，40 4500 12000 4000 11000 4000 11000 3500 10000 3500 10000 3500 10000 3500 10000 3000 9500 3200 9500 3400 9500 3600 9500 — 42，45，48，50，52，55，60，65，70，75，80，85，90，95，100，105，110，120，125，130，140，150，160，165，170，180，185，190，195，200 3500 9000 3500 9000 3500 9000 3000 9000 3000 9000 3000 9000 3000 9000 3000 9000 3200 9000 3400 8500 3600 8000 3600 7000 — — — — — — — — — — — — 碳素结构钢进入>> 　表2 mm 钢带公称厚度 1.2,1.4,1.5,1.8,2.0,2.5,2.8,3.0,3.2,3.5,3.8,4.0,4.5,5.0,5.5,6.0,6.5,7.0,8.0,10.0, 11.0,13.0,14.0,15.0,16.0,18.0,19.0,20.0,22.0,25.0 钢带公称宽度 600,650,700,800,850,900,950,1000,1050,1100,1150,1200,1250,1300,1350, 1400,1450,1500,1600,1700,1800,1900 表3 mm 公称厚度(钢板或钢带) 负偏差下列宽度的厚度允许正偏差 >1000～1200 >1200～1500 >1500～ 1700 >1700～ 1800 >1800～ 2000 >2000～ 2300 >2300～ 2500 >13～25 >25～30 >30～34 >34～40 >40～50 >50～60 >60～80 >80～100 >100～150 >150～200 0.8 0.9 1.0 1.1 1.2 1.3 1.8 2.0 2.2 2.6 0.2 0.2 0.2 0.3 0.4 0.6 — — — — 0.2 0.2 0.3 0.4 0.5 0.7 — — — — 0.3 0.3 0.3 0.5 0.6 0.8 1.0 1.2 1.3 1.5 0.4 0.4 0.4 0.6 0.7 0.9 1.0 1.2 1.3 1.5 0.6 0.6 0.6 0.7 0.8 1.0 1.0 1.2 1.3 1.5 0.8 0.8 0.8 0.9 1.0 1.1 1.0 1.2 1.4 1.6 0.8 0.9 0.9 1.0 1.1 1.1 1.1 1.3 1.5 1.7 续表3 mm 公称厚度(钢板或钢带) 负偏差下列宽度的厚度允许正偏差 >2500～2600 >2600～2800 >2800～3000 >3000～3200 >3200～3400 >3400～3600 >3600～3800 >13～25 >25～30 >30～34 >34～40 >40～50 >50～60 >60～80 >80～100 >100～150 >150～200 0.8 0.9 1.0 1.1 1.2 1.3 1.8 2.0 2.2 2.6 1.0 1.0 1.0 1.1 1.2 1.2 1.2 1.3 1.5 1.7 1.1 1.1 1.2 1.3 1.4 1.3 1.3 1.3 1.6 1.7 1.2 1.2 1.3 1.4 1.5 1.5 1.3 1.4 1.6 1.8 — — — — — — 1.3 1.4 1.6 1.8 — — — — — — 1.3 1.4 1.6 1.8 — — — — — — 1.4 1.4 1.6 1.8 — — — — — — 1.4 1.4 1.6 1.8 表4 mm 公称厚度 (钢板和钢带) 在下列宽度时的厚度允许偏差 600～750 750～1000 1000～1500 较高轧制精度普通轧制精度较高轧制精度普通轧制精度较高轧制精度普通轧制精度 >0.35～0.50 >0.50～0.60 >0.60～0.75 >0.75～0.90 >0.90～1.10 >1.10～1.20 >1.20～1.30 >1.30～1.40 >1.40～1.60 >1.60～1.80 >1.80～2.00 >2.00～2.20 >2.20～2.50 >2.50～3.00 >3.00～3.50 >3.50～4.00 ±0.05 ±0.06 ±0.07 ±0.08 ±0.09 ±0.10 ±0.11 ±0.11 ±0.12 ±0.13 ±0.14 ±0.15 ±0.16 ±0.17 ±0.18 ±0.21 ±0.07 ±0.08 ±0.09 ±0.10 ±0.11 ±0.12 ±0.13 ±0.14 ±0.15 ±0.15 ±0.16 ±0.17 ±0.18 ±0.19 ±0.20 ±0.23 ±0.05 ±0.06 ±0.07 ±0.08 ±0.09 ±0.11 ±0.12 ±0.12 ±0.13 ±0.14 ±0.15 ±0.16 ±0.17 ±0.18 ±0.19 ±0.22 ±0.07 ±0.08 ±0.09 ±0.10 ±0.12 ±0.13 ±0.14 ±0.15 ±0.15 ±0.17 ±0.17 ±0.18 ±0.19 ±0.20 ±0.21 ±0.26 －－－－－ ±0.11 ±0.12 ±0.12 ±0.13 ±0.14 ±0.16 ±0.17 ±0.18 ±0.19 ±0.20 ±0.24 －－－－－ ±0.15 ±0.15 ±0.18 ±0.18 ±0.18 ±0.18 ±0.19 ±0.20 ±0.21 ±0.22 ±0.28 >4.00～5.50 +10 -30 +0.20 -0.40 +0.15 -0.30 +0.30 -0.40 +0.1 -0.40 +0.30 -0.50 >5.50～7.50 +0.10 -0.40 +0.20 -0.60 +0.10 -0.60 +0.20 -0.60 +0.10 -0.50 +0.25 -0.60 >7.50～10.0 +0.10 -0.70 +0.20 -0.80 +0.10 -0.70 +0.20 -0.80 +0.20 -0.70 +0.30 -0.80 >10.00～13.00 +0.10 -0.70 +0.20 -0.80 +0.10 -0.70 +0.20 -0.80 +0.20 -0.70 +0.30 -0.80 续表4 mm 公称厚度 (钢板和钢带) 在下列宽度时的厚度允许偏差 1500～2000 2000～2300 2300～2700 2700～3000 较高轧制精度普通轧制精度较高轧制精度普通轧制精度较高轧制精度普通轧制精度较高轧制精度普通轧制精度 >0.35～0.50 >0.50～0.60 >0.60～0.75 >0.75～0.90 >0.90～1.10 >1.10～1.20 >1.20～1.30 >1.30～1.40 >1.40～1.60 >1.60～1.80 >1.80～2.00 >2.00～2.20 >2.20～2.50 >2.50～3.00 >3.00～3.50 >3.50～4.00 －－－－－－－－－－ ±0.17 ±0.18 ±0.19 ±0.20 ±0.22 ±0.26 －－－－－－－－－－ ±0.20 ±0.20 ±0.21 ±0.22 ±0.24 ±0.28 －－－－－－－－－－－－－ ±0.23 ±0.26 ±0.30 －－－－－－－－－－－－－ ±0.25 ±0.29 ±0.33 －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ >4.00～5.50 +20 -40 +0.40 -0.50 +0.25 -0.40 +0.45 -0.50 －－－－ >5.50～7.50 +0.20 -0.50 +0.40 -0.60 +0.25 -0.60 +0.45 -0.60 －－－－ >7.50～10.0 +0.20 -0.70 +0.35 -0.80 +0.25 -0.70 +0.45 -0.80 － +0.60 -0.80 －－ >10.00～13.00 +0.30 -0.70 +0.40 -0.80 +0.35 -0.70 +0.50 -0.80 － +0.7 -0.80 － +1.00 -0.80 　
