外加剂及砂石试题及答案.doc

混凝土外加剂及砂、石
一、概念：
1. 混凝土外加剂：混凝土外加剂是一种在混凝土搅拌前或搅拌过程中加入的、用以改善新拌混凝土和（或）硬化混凝土性能的材料。
2. 普通减水剂：在混凝土坍落度基本相同的条件下，能减少拌合用水量的外加剂。
3. 泵送剂：能改善混凝土拌和物泵送性能的外加剂。
4. 防冻剂：能使混凝土在负温下硬化，并在规定养护条件下达到预期性能的外加剂。
5. 基准混凝土：符合相关标准规定条件配制的未掺有外加剂的混凝土。
6. 减水率：在混凝土坍落度基本相同时，基准混凝土和受检混凝土单位用水量之差与基准混凝土单位用水量之比。
7.坍落度增加值：水灰比相同时，受检混凝土和基准混凝土的坍落度之差。
8. 坍落度保留值：混凝土拌和物按规定条件存放一定时间后的坍落度值。
10.坍落度损失：混凝土初始坍落度与某一特定时间的坍落度保留值之间的差值。
11.针片状颗粒
12.砂石坚固性
二、填空：
1. GB8076-1997《混凝土外加剂》标准规定，基准混凝土配合比应符合以下规定：水泥用量：采用卵石时为310±5 kg/m3,，采用碎石时为330±5 kg/m3；应使混凝土坍落度达到80±10mm。
2. GB8076-1997《混凝土外加剂》标准规定，采用60升自落式混凝土搅拌机，全部材料及外加剂一次投入，拌和量不少于15升，不大于45升，搅拌3分钟，出料后在铁板上人工翻拌2~3次。
3. JC473-2001《混凝土泵送剂》标准规定，所使用砂为二区中砂，细度模数为2.4～2.8，含水率小于2％，受检基准混凝土的水泥用量，采用卵石时为380±5 kg/m3,，采用碎石时为390±5 kg/m3；砂率为44%，用水量应使坍落度达到100±10mm，使受检混凝土为210±10mm.
4. 称取堆积密度为1400kg/m3的干砂200g，装入广口瓶中，再把瓶子注满水，这时称重为500g。已知空瓶加满水时的重量为377g,则该砂的表观密度为2.60g/cm3，空隙率为46%
5. 砂的粗细程度用细度模数表示，砂的颗粒级配用 级配区 表示。
6.配制混凝土时应优先选用 Ⅱ 区砂。当采用Ⅰ区砂时，应 提高 砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，应适宜 降低 砂率，以保证混凝土的强度。

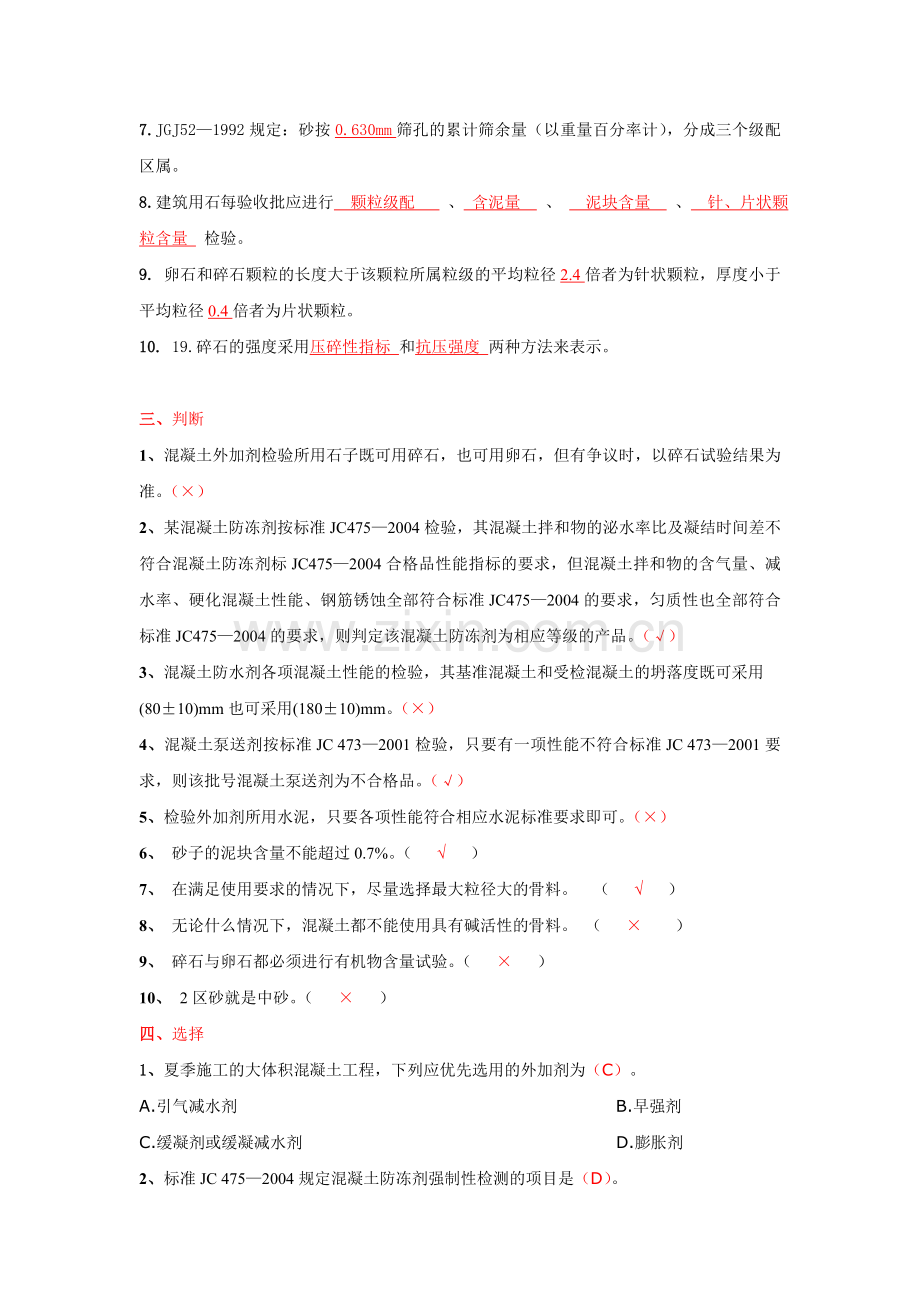

7.JGJ52—1992规定：砂按0.630mm筛孔的累计筛余量（以重量百分率计），分成三个级配区属。
8.建筑用石每验收批应进行 颗粒级配 、 含泥量 、 泥块含量 、 针、片状颗粒含量 检验。
9. 卵石和碎石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒，厚度小于平均粒径0.4倍者为片状颗粒。
10. 19.碎石的强度采用压碎性指标 和抗压强度 两种方法来表示。

三、判断
1、混凝土外加剂检验所用石子既可用碎石，也可用卵石，但有争议时，以碎石试验结果为准。（×）
2、某混凝土防冻剂按标准JC475—2004检验，其混凝土拌和物的泌水率比及凝结时间差不符合混凝土防冻剂标JC475—2004合格品性能指标的要求，但混凝土拌和物的含气量、减水率、硬化混凝土性能、钢筋锈蚀全部符合标准JC475—2004的要求，匀质性也全部符合标准JC475—2004的要求，则判定该混凝土防冻剂为相应等级的产品。（√）
3、混凝土防水剂各项混凝土性能的检验，其基准混凝土和受检混凝土的坍落度既可采用
(80±10)mm也可采用(180±10)mm。（×）
4、混凝土泵送剂按标准JC 473—2001检验，只要有一项性能不符合标准JC 473—2001要求，则该批号混凝土泵送剂为不合格品。（√）
5、检验外加剂所用水泥，只要各项性能符合相应水泥标准要求即可。（×）
6、 砂子的泥块含量不能超过0.7%。（ √ ）
7、 在满足使用要求的情况下，尽量选择最大粒径大的骨料。 （ √ ）
8、 无论什么情况下，混凝土都不能使用具有碱活性的骨料。 （ × ）
9、 碎石与卵石都必须进行有机物含量试验。（ × ）
10、 2区砂就是中砂。（ × ）
四、选择
1、夏季施工的大体积混凝土工程，下列应优先选用的外加剂为（C）。
A.引气减水剂                                                        B.早强剂
C.缓凝剂或缓凝减水剂                                                       D.膨胀剂
2、标准JC 475—2004规定混凝土防冻剂强制性检测的项目是（D）。
A.减水率 B.碱含量 C. 凝结时间差 D.含气量
3、混凝土泵送剂检验用受检混凝土坍落度控制范围为（A）
A. (210±10)mm B. (180±10)mm C. (100±10)mm D. (80±10)mm
4、 GB/T 14685-2001《建筑用卵石、碎石》标准中用的筛子是（ C ），JGJ 53-1992《普通混凝土用碎石或卵石》标准中用的筛子是（A）。
A圆孔筛 B三角孔 C四方孔 D 六方孔
5、含水率为5%的湿砂220.0g，将其干燥后的重量是(  B    )g。
A.209.0                                                  B.209.5
C.210.0                                                 D.210.5
6、若砂子的筛分曲线位于规定的三个级配区的某一区，则表明(  C    )。
A.砂的级配符合某区的要求，适合用于配制混凝土。
B.砂的细度模数合格，适合用于配制混凝土。
C.只能说明砂的级配符合某区的要求，能否用于配制混凝土还不确定。
D.只能说明砂的细度符合某区的要求，能否用于配制混凝土还不确定。
7、含水率为6%的湿砂100g，其中所含水重为( C )
A.水重=100×6%=6g B.水重=(100-6)×６％=5.6g
C.水重==5.7g D.水重=(100+6)×6%=6.36g
8、做砂的堆积密度试验，漏斗下口与容量筒上口之间的距离为( A )mm。
A.50 B.54 C.75 D.80
9、砂子的表观密度为ρ，堆积密度为，紧密密度为，则存在下列关系( C )
A.ρ>> B. >ρ>
C.ρ>> D. >ρ>
五、简答
1、 请根据下面电位-时间曲线判断砂浆中的水泥、外加剂等对钢筋锈蚀的影响。

图B3.1 恒电流、电位－时间曲线分析图
（答案：电极通电后，阳极钢筋电位迅速向正方向上升，并在1min～5min内达到析氧电位值，经30 min测试，电位值无明显降低，如图B3.1中的曲线①，则属钝化曲线。表明阳极钢筋表面钝化膜完好无损，所测外加剂对钢筋是无害的。
通电后，阳极钢筋电位先向正方向上升，随着又逐渐下降，如图B3.1中的曲线②，说明钢筋表面钝化膜已部分受损。而图B3.1中的曲线③属活化曲线，说明钢筋表面钝化膜破坏严重。这两种情况均表明钢筋钝化膜已遭破坏。但这时对试验砂浆中所含的水泥、外加剂对钢筋锈蚀的影响仍不能作出明确的判断，还必须再作硬化砂浆阳极极化电位的测量，以进一步判定外加剂对钢筋有无锈蚀危害。
通电后，阳极钢筋电位随时间的变化有时会出现图B3.1中曲线①和②之间的中间态情况，即电位先向正方上升至较正电位值,持续一段稳定时间，然后渐呈现下降趋势，如电位值迅速下降，则表明钢筋钝化膜已遭破坏。但这时对试验砂浆中所含的水泥、外加剂对钢筋锈蚀的影响仍不能作出明确的判断，还必须再作硬化砂浆阳极极化电位的测量，以进一步判定外加剂对钢筋有无锈蚀危害；如电位值缓降，且变化不多，则试验和记录电位的时间再延长 30 min ,继续35，40，45，50，55，60分min分别记录阳极极化电位值，如果电位曲线保持稳定不再下降，可认为钢筋表面尚能保持完好钝化膜；如果电位曲线继续持续下降，可认为钢筋表面钝化膜已破损而转变为活化状态，对于这种情况，还必须再作硬化砂浆阳极极化电位的测量，以进一步判别外加剂对钢筋有无锈蚀危害。）
2、标准GB/T 14685—2001中碱-硅酸反应的试验结果如何判定？快速碱-硅酸反应的试验结果如何判定？
（答案：对于碱-硅酸反应，当半年膨胀率小于0.10%时，判定为无潜在碱—硅酸反应危害。反之，则判定为有潜在碱-硅酸反应危害。
对于快速碱-硅酸反应，当14d膨胀率小于0.10％时，在大多数情况下可以判定为无潜在碱－硅酸反应危害；当14d膨胀率大于0.20％时，可以判定为有潜在碱－硅酸反应危害；当14d膨胀率在0.10％～0.20％之间时，不能最终判定有潜在碱－硅酸反应危害，可以按碱-硅酸反应再进行试验来判定。）
六、计算
1、某粉状减水剂检验时各材料用量如下表：
基准水泥
河砂
5∽10mm碎石
10∽20mm碎石
水Kg
减水剂
10.00Kg
22.60 Kg
20.30 Kg
13.60 Kg
5.30
200g
按GB 8076—1997进行试验，取该批受检混凝土拌和物10 Kg进行泌水试验，其泌水总质量为45 g，请计算该批受检混凝土拌和物的泌水率。（答案：5.86%）
2、分别称取质量为10.1905 g 、10.1182 g 、10.0088 g粉状混凝土防冻剂，烘干至恒重时，其相应烘干质量分别为9.8626 g 、9.7833 g 、9.6825 g ，请计算该混凝土防冻剂的含水率。
（答案：3.4％）
3、压碎性指标计算题
取3000g碎石分两层装入圆模内，然后将装有试样的模子置于压力机上，开启压力实验机，按1kN/s速度均匀加荷至200 kN并稳荷稳荷5s，然后卸荷。取下压头，用孔径2.36mm的筛筛除被压碎的细粒，称出留在筛上的试样质量为2757g，请计算该碎石的压碎性指标为多大？ （答案：8.1）
4、称取烘干试样500g进行筛分试验，当筛分完全时，各筛子的筛余量为：9.50筛的筛余量为0g；4.75筛的筛余量为8g；2.36筛的筛余量为44g；1.18筛的筛余量为87g；0.60筛的筛余量为149g；0.30筛的筛余量为177g；0.15筛的筛余量为33g；底：3g。问：1、该砂子的细度模数是多少？2、该砂子是否符合中砂的要求？
5、对某砂试样进行筛分析，结果如下表，请计算该砂细度模数，并判断是否属于中砂？
（答案：2.8，中砂）
筛孔尺寸（mm）
4.75
2.36
1.18
0.600
0.300
0.150
<0.150
筛余量（g）
20
10
110
190
110
45
15
分计筛余（%）
4.0
2.0
22.0
38.0
22.0
9.0
3.0
累计筛余（%）
4
6
28
66
88
97
100

6、甲、乙两种砂，取样筛分结果如下：
筛孔尺寸(mm)
5.0
2.5
1.25
0.63
0.315
0.16
<0.16
筛余量
(g)
甲砂
0
0
30
80
140
210
40
乙砂
30
170
120
90
50
30
10
(1)分别计算细度模数。
(2)欲将甲、乙两种砂混合配制出细度模数为2.66的砂，问两种砂的比例应各占多少
（答案：（1）甲砂的细度模数为1.70，乙砂的细度模数为3.68，（2）甲乙两砂按1∶1的比例混合。）
