《热交换器原理及设计》

课程设计图面表示方法
统一规定

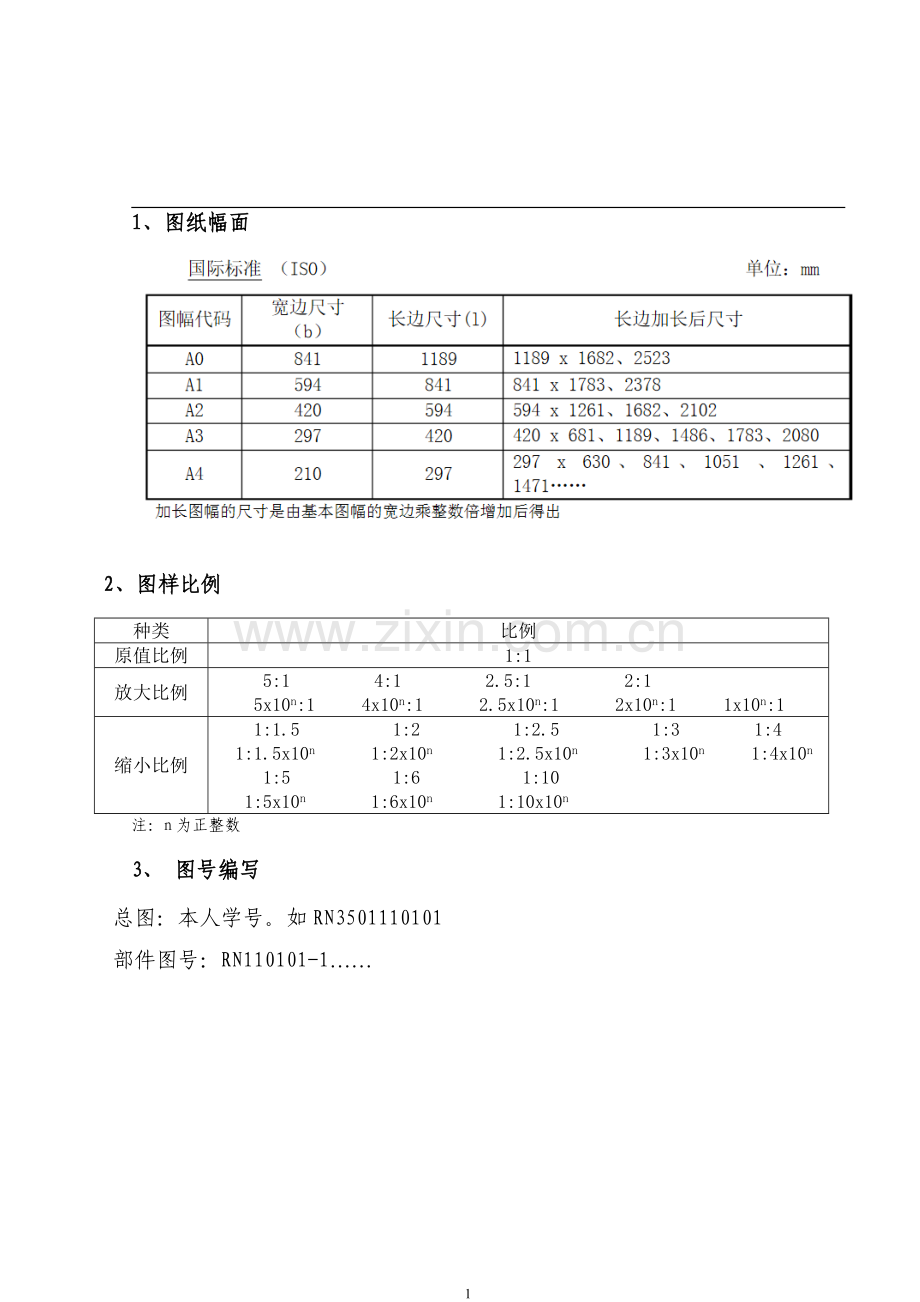

1、图纸幅面

2、图样比例
种类
比例
原值比例
1:1
放大比例
5:1 4:1 2.5:1 2:1
5x10n:1 4x10n:1 2.5x10n:1 2x10n:1 1x10n:1
缩小比例
1:1.5 1:2 1:2.5 1:3 1:4
1:1.5x10n 1:2x10n 1:2.5x10n 1:3x10n 1:4x10n
1:5 1:6 1:10
1:5x10n 1:6x10n 1:10x10n
注：n为正整数
3、 图号编写
总图：本人学号。如RN3501110101
部件图号：RN110101-1……
4、主标题栏填写

5、 明细表填写
5.1“件号”：按其在装配图（总图）上的件号书写。
5.2“图号或标准号“栏。
a.标准的零部件填写其标准号；
b.出图的零部件填写其所在图纸的图号；
c.不出图的零部件不填写图号。
5.3“名称及规格“栏
填写具体名称
5.4“数量“栏
一般零部件按实际数量填写。
5.5“材料“栏
a.多种材料组成的部件，均统一填写“组合件”。
b.单个零件：填写其材料名称或牌号及材料标准。如Q235-B
5.6“重量“栏
a.数量为一个的零部件“单件”栏不填写，只填写“总计”栏。
b.对于数量较多的零部件，如：紧固件、热管、翅片管等，单件，总计均填写
6、图样在图纸上的安排原则
左视图
主视图
技术要求

明细栏

技术特性表
俯视图

标题栏

6.1装配图（总图）一般不与零部件画在一张图纸上。
6.2 图中的局部放大图应尽量安排在被放大部位的附近。当一个图样有较多局部放大图时，在该图样上，局部放大图的编号应按顺序编号，局部放大视图，按其顺序号整齐排列，并允许排列在离被放大部分较远的地方。
7、 图面线型字体表示方法
7.1、线型
轮廓线——粗线，宽度取0.53mm 。
中心线——中粗线，宽度取0.35mm。
指引线——细线，宽度取0.25mm。
7.2、字体
中文字体一般采用hztxt.shx等，字体宽度为0.75。
8、图面件号表示方法
8.1 件号一律注在引出线的横线上，横线用粗线，引出线用细实线注，引出线相互之间不能相交，并应尽量减少引出线与尺寸线相交，横线在同一图上应长短相同。件号引出线按一个方向顺序，如件号引出线变更方向后，随后的第二个引出线将同向，不允许引出线的方向互相交错。
8.2 件号一般编排在主视图上，从图形的左下角开始，按顺时针方向顺序排列。所有件号应尽可能引在主视图上，方便查找。有节点图时，主要件号应重复引在节点图上。
8.3 件号编排在总体尺寸线外侧。主体尺寸尽量标注在没有件号的一侧。
注：粗实线的线型宽度为0.7，细线的线型宽度为0.25。

9、剖面图和局部放大图表示方法
9.1 一个幅面中有剖面图时，应从中心线出分割。
9.2 图中所需放大部位圈出的细实线，可为圆形、正方形或矩形。局部放大图的符号不得与件号引在一起，以方便查找。
9.3 局部放大图的方位和结构形状，应与被放大部分一致。被放大部分简化或省略的部分在局部放大图上应画出并表达清楚。
9.4 节点图或放大图比例与原图不一样时，应在字母或数字下面画出一条细实横线，横线下面注出该图比例；比例与原图相同时，可不注，也不画横线；特殊情况下不按比例时，应注“不按比例”，如：。

10 图样尺寸标注的规定
10.1 相关尺寸应尽量标注在一条线上。
10.2尺寸标注值一般不得与图形及线条相交。
10.3 标注的尺寸允许有封闭尺寸，其中一个非主要尺寸增加括号，作为参考尺寸。但机械加工件不允许有封闭尺寸。
10.4尺寸基准。
a.设备尺寸的基准一般应以设计要求的结构基准开始，并应考虑制造和安装时尺寸检查方便。
b.立式设备的竖向尺寸，应以设备底面为基准。
c. 接管在管口表中及明细表中表示清楚时，图中不重要的管口可不再标注接管直径和壁厚。
d. 在计算设备各部分尺寸时，一般不考虑焊接接头对接焊间隙。如有焊接接头节点放大图，则应将对接间隙表示出来。
11 技术要求和技术条件
11.1 技术要求的内容主要包括除设计数据表中所列出的设备在设计、制造、试验和验收时应遵循的规范或规定以外，对不同类型设备提出的一般要求和特殊要求。
11.2 技术要求应写在设计数据表及管口表的上方，用条文表示。用多行书写格式，以方便编辑。当内容多，在图纸上布置不下时，可单独编写。单独编写的技术要求称为技术条件。内容涉及：
a. 设备设计、制造、检验、安装等遵循的主要标准规范；
b. 设备材料标准；
c. 设备焊接要求；
d. 焊缝检验、无损检测探伤要求；
e. 设备制造、检验的主要技术要求；
f. 压力及气密性试验要求；
g. 设备现场安装技术要求；
h. 油漆；运输及包装要求；
i. 吊装要求；
j. 设备运行要求；
k. 其它要求。
上述技术要求的顺序和内容可根据具体情况作适当增减与修改，其中所遵循的标准规范不用注明年号。
