机械设计试卷 试卷8

校名___________ 系名___________ 专业___________
姓名___________ 学号___________ 日期___________

大题
一
二
三
四
五
六
成绩

一、选择题：把正确的选项代号填入（）中
(本大题分9小题, 每小题2分, 共18分)
1、常见的联接螺纹是_________。
A.左旋单线 B.右旋双线 C.右旋单线 D.左旋双线
2、图示为工作温度对磨损的影响曲线。不同工作温度对应图中曲线分别为：200°C为_________；80°C为___________；30°C为____________；180°C为___________。

3、外载荷是轴向载荷的紧螺栓联接,设螺栓的预紧力为,外载荷为F,则螺栓受的总拉力F0_________。
A.＝＋F B.<＋F C.>＋F D.＝＋
4、考虑滑动率e，则带传动的实际传动比______________。
A. B.
C. D.
5、带传动紧边拉力为F1，松边拉力为F2，小带轮包角为a，带与带轮间的摩擦系数为m，则有：________。
A. B. C. D.

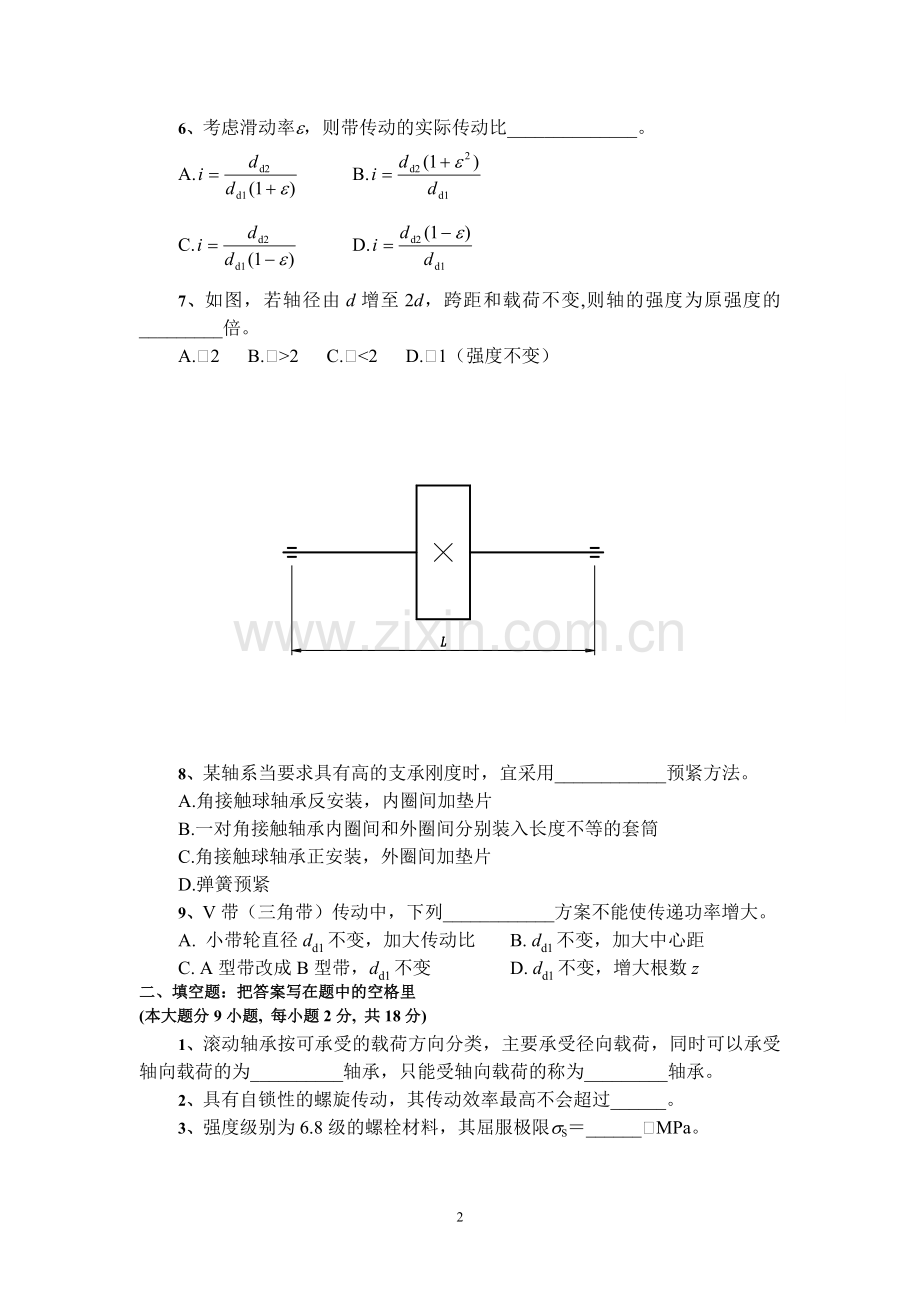

6、考虑滑动率e，则带传动的实际传动比______________。
A. B.
C. D.
7、如图，若轴径由d增至2d，跨距和载荷不变,则轴的强度为原强度的_________倍。
A.2 B.>2 C.<2 D.1（强度不变）

8、某轴系当要求具有高的支承刚度时，宜采用____________预紧方法。
A.角接触球轴承反安装，内圈间加垫片
B.一对角接触轴承内圈间和外圈间分别装入长度不等的套筒
C.角接触球轴承正安装，外圈间加垫片
D.弹簧预紧
9、V带（三角带）传动中，下列____________方案不能使传递功率增大。
A. 小带轮直径dd1不变，加大传动比 B. dd1不变，加大中心距
C. A型带改成B型带，dd1不变 D. dd1不变，增大根数z
二、填空题：把答案写在题中的空格里
(本大题分9小题, 每小题2分, 共18分)
1、滚动轴承按可承受的载荷方向分类，主要承受径向载荷，同时可以承受轴向载荷的为__________轴承，只能受轴向载荷的称为_________轴承。
2、具有自锁性的螺旋传动，其传动效率最高不会超过______。
3、强度级别为6.8级的螺栓材料，其屈服极限sS＝______MPa。
4、根据定义，滑动轴承的相对间隙y＝___________________，偏心率e＝______________。（或相对偏心距c＝_________________。）
5、滚动轴承内圈与轴颈配合选为f40k6，对一般基孔制的孔为___________配合，实际上对滚动轴承内圈的孔是__________配合。
6、在各种类型的滚动轴承中，深沟球轴承应用最广泛，这是因为它具有____________________________________的优点。
7、在_____________________及____________________等工况下（举出三点），轴承内圈与轴常采用较紧的配合，而在_________________或_____________场合则采用较松配合。
8、机械产品的“三化”的重要意义有___________________________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________。（要求写出四种）
9、闭式蜗杆传动进行热平衡计算的条件是_______________________________ ______________________________________。
三、分析题：简要回答以下问题
(本大题共2小题，总计12分)
1、(本小题6分)
图示一对直齿锥齿轮传动，轮1主动，轮2转向如图示，试在图上画出轮2所受各分力的方向，并写出轮1和轮2各分力之间的对应关系。

2、(本小题6分)
滚动轴承内圈转动，外圈固定，受径向力Fr，请分析比较内圈和外圈a、b点处的接触应力大小和变化情况。

四、结构题：
(本大题共2小题，总计10分)
1、(本小题4分)
画出轴的转动方向（轴主动）

2、(本小题6分)
画出双向回转轴采用切向键联接的结构型式草图。
（画出轴、轮毂、键的装配图，要求画出垂直于轴线的剖面图）
五、计算题：计算下列各题
( 本 大 题10分 )
用压板夹持加工零件,要求夹持力，压板材料的许用弯曲应力为。
1.分析螺栓装在什么位置压板强度最弱?
2.按最不利条件定压板厚度h。

六、大型题：计算下列各题
(本大题共2小题，总计32分)
1、(本小题14分)
一对斜齿圆柱齿轮传动，由强度设计得：mn=3.5mm,，z1=25，z2=76, b=10°54¢16²。已知传递的功率P1＝75kW，转速n1=730r/min。求从动轮所受各分力（忽略摩擦损失），并在图中示出各分力的方向。

2、(本小题18分)
已知链节距p＝19.05mm，主动链轮齿数z1=23，转速n1=970r/min。试求平均链速v、瞬时最大链速vmax和瞬时最小链速vmin。

试卷8参考答案

一、选择题：把正确的选项代号填入（）中
(本大题分9小题, 每小题2分, 共18分)
1、C
2、D，B，A，C
3、B
4、C
5、A
6、C
7、B
8、B
9、A
二、填空题：把答案写在题中的空格里
(本大题分9小题, 每小题2分, 共18分)
1、向心推力，推力
2、50％
3、480
4、
5、过渡，过盈
6、价格低，应用范围广
7、转速愈高，载荷愈大，振动愈大，工作温度愈高
经常拆卸，载荷较轻
8、1）采用标准结构及标准零部件，可以减化设计工作,缩短设计时间；
2）便于组织专业化或大规模生产；
3）有利于提高生产率、产品质量、节约材料及降低成本；
4）具有互换性，便于机器的维护；
5）有利于改进和提高设计质量，扩大和开发新品种；
6）减少技术过错（设计中的差错）的重复出现。
9、蜗杆传动达到最高允许温度时，单位时间内的发热量等于或小于同时间内的散热量。
三、分析题：简要回答以下问题
(本大题共2小题，总计12分)
1、(本小题6分)
1）各分力见图。
2）Ft1=Ft2，Fa1=Fr2，Fr1=Fa2

2、(本小题6分)
在Fr力作用下，内圈与滚动体为外接触，外圈与滚动体为内接触，故其最大接触应力sHa>sHb，外圈b点受等幅脉动应力，每转过一滚动体受sHb应力，内圈a点受变幅脉动应力，图示位置时应力sHa最大，a点转至上半圈时不受力。
四、结构题：
(本大题共2小题，总计10分)
1、(本小题4分)

2、(本小题6分)

五、计算题：计算下列各题
( 本 大 题10分 )
1.当螺栓在右端时最危险。
2.

六、大型题：计算下列各题
(本大题共2小题，总计32分)
1、(本小题14分)

2、(本小题18分)
1)平均链速v

2)主动链轮分度圆直径d1

3)主动链轮圆周速度v1

4)瞬时链速的最大值和最小值
瞬时链速：
当时，
当时，
