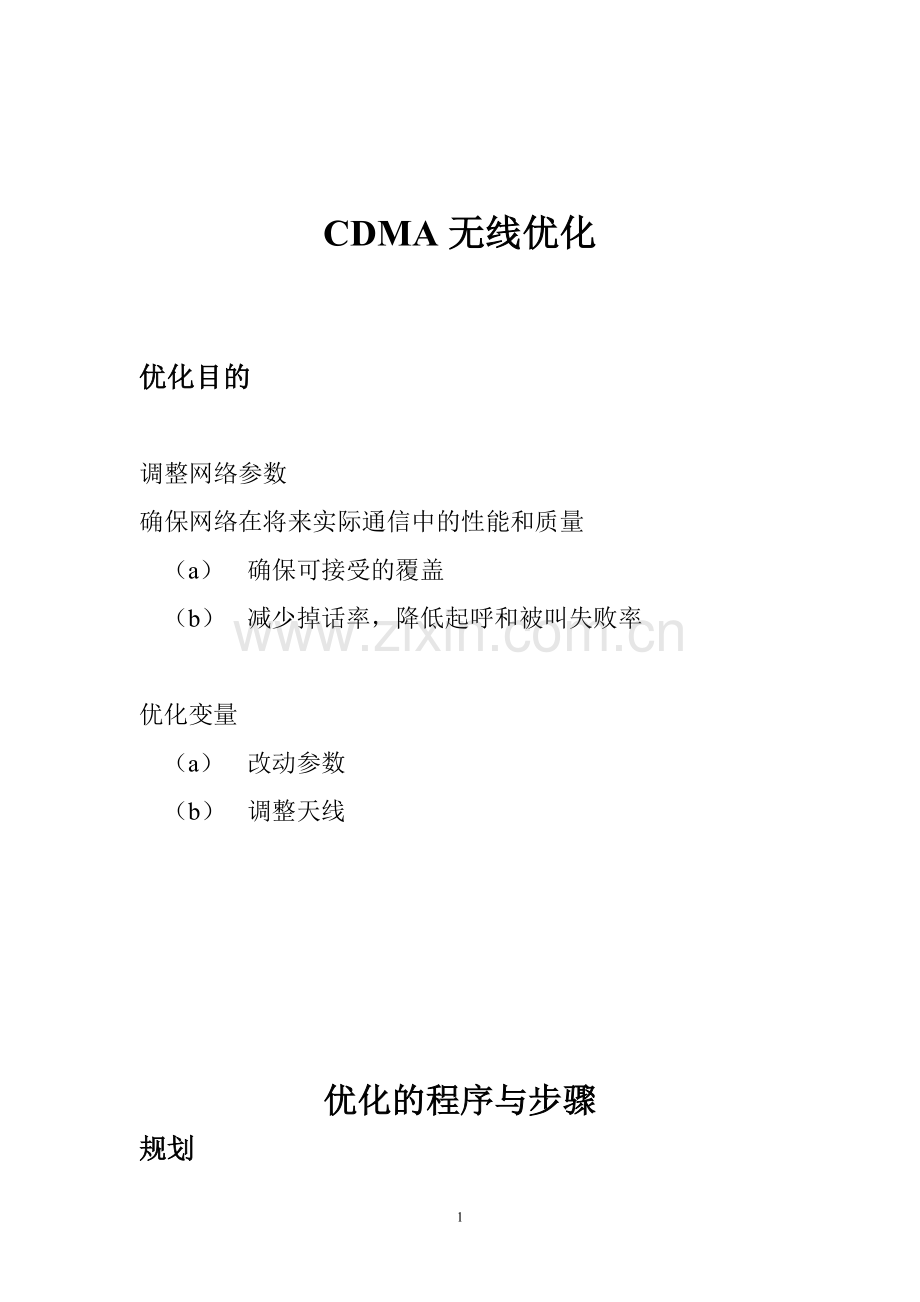

CDMA无线优化

优化目的

调整网络参数
确保网络在将来实际通信中的性能和质量
（a） 确保可接受的覆盖
（b） 减少掉话率，降低起呼和被叫失败率

优化变量
（a） 改动参数
（b） 调整天线

优化的程序与步骤
规划
1． 监控硬件状态—安装和综合
项目经理应有系统中所有基站的清单。该清单应该有所有需要的数据，基站安装信息，基站综合信息和基站准备就绪信息
2． 簇
大约19个地理位置毗连的基站组成的单元。影响分配这些单元的因素包括地理环境（水体、山等），响应的ECP和客户习惯。小的市场可能只有一或者两个簇。
理想的簇：

非簇

实际簇

规划
3． 定义路测路线
优化路测路线应该在客户赞成的范围内决定。所有的优化测试路线应该使用例如设计覆盖，覆盖理论和簇的数据来定义。
首先，应该包括主要的公路和主要的街道，时间允许可包括一些次要的街道。
4． 检验数据库参数
检查邻居表，PN偏移，CBR衰减，所有的切换门限参数和搜索窗（有效、邻居，剩余），确定在优化期间Remaining 的搜索窗被设定成7或9，而且在优化完成后设置成0。
5． 研究客户合同和它的优化终验标准。

工具
1． 手机诊断监视器（MDM）或HP VIPER
实时监测数据
记录数据

2． NPAR-Qualcomm高通程序
将MDM或HP二进制的输出转换成美国信息交换标准代码。
LUCENT的数据分析工具（LDAT）
处理MDM或HP空中接口测量系统和RF CALL TRACE数据，运行NPAR和ALERT产生信号图，曲线图，柱状图和美国信息交换标准代码。
MapInfo
连同LDAT用计划翻译MDM或HP文件
RF CALL TRACE 反向的误帧率测量
Bindata FFER和RFER使用

仪器
工作中需要的测试仪器
频谱分析仪或频谱监听系统（如客户需要）
MDM设备
额外测试手机（QCP1900，QCP2700或QCP860）
测试交通工具（面包车或货车）
个人计算机（运行LDAT）
打印机

清频测试
目的：它是必需的确定频谱可以被CDMA使用，没有任何冲突

程序：把CDMA系统关掉
测量前向频带
测量反向频带
簇测试前识别并且解决冲突的干扰源

单站测试
1． 单站测试可以结合在基站开通测试和簇测试之中
2． 在单站测试完成后，确保在簇中的每个基站的每个扇区符合下列各项标准。
信号辐射在一个正常的功率水平
天线在正确的方向上发射而且有正确的PN
发现任何的馈线交叉问题（Alpha to Beta,Beta to Gamma,or Gamma to Alpha，等等）

簇测试
目的：
识别网络中的盲区，切换区域，邻居问题和导频污染。
该测试将会测量前向信道导频和前向与反向信道的误帧率。这阶段通过路测过程中监控测试呼叫的误帧率提供呼叫质量测试。

程序：
1． 路测所有的优化路线，用一个测试号做全速率Markov测试呼叫。（由交换提供）
2． 使用RF Call Trace记录反向FER。
3． LDAT处理MDM或HP上的文件。
4． 打图并分析如下项目：
Ec/Io Max Finger
Mobile Receive Power
Mobile Transmit Power
Number of Pilots
FFER
RFER
5． 运行NPAR和ALERT并通过调整或改变数据库参数（fci,ceqface等），或通过压越区覆盖基站的天线倾角，来减少告警数量。
手机起呼测试
目的：对于手机起呼测试，它需要在整个控制的路测范围内进行连续的呼叫。

程序：
1． 在手机起呼测试的时候，手机诊断监视器（MDM）和正常的簇测试中一样用来记录MDM文件。所有的起呼失败能从NPAR和MDM记录文件中识别和分析。
2． 记录MDM或HP文件。
3． 使用LDAT处理所有的MDM或HP文件。
4． 运行ORIG程序。
5． 掉话或ALERT输出层也应产生和分析。
6． 确定总的起呼失败率并与客户的合格标准对比。

系统范围优化
目的：系统优化只是簇优化的继续。主要注重使用所有的簇连结形成一个完整的系统。

程序：
1． 系统优化由与在簇优化中使用的相同的优化路线进行的有载路测组成。过程与分析和在簇中测试的相同。
2． 优化不应该有使任何一个区域完美的意图。改良一个区域的任何变化潜在地降低了另外一个区域。目标要使整个系统良好。
3． 所有的优化步骤和簇优化中相同。
4． 集中问题区域。当参数改动和，路测周围的区域，确保仍然正常工作。

注意：
在系统优化完成后，问题区域可能仍然存在。一个例子是一个覆盖盲区将会被将来的增加的基站覆盖。这样的项目一定要和郎讯和客户同意的解决方案一起记录在案。因为合同和付款需要这样的确认，这需要由有适当权威的经理做。

优化变量

优化变量包括各种参数，对Ec/Io参数的直接调整和处理软件的测试指标

通信参数
1． 邻居列表
2． 下行发射功率
3． 切换的门限值
4． 搜索窗的大小

天线的改变
1． 下倾角的调整
2． 方向角的调整

邻居列表
1． 不完整的邻居群将导致掉话，单个强导频的组合使软切换的几率降低导致品频性能变差。
2． 最初的邻居群是基于设计的覆盖区来定的，还应该在路测过程中发现新的邻居。

邻居群应该包括：
1． 在覆盖区域内Ec/Io明显高于13dB的
2． 其他在路测过程中发现的邻居

下行发射功率
1.基站发射功率值是基于在测试过程中手机的接收功率得出的。
2弱导频区域内有关的导频的Ec/Io的值。
3． 将对干扰的扇区的发射功率降低2-4dB以增加这里的主导频的强度。

注意：
这是一个反复的过程，在发射功率改变的同时邻居关系群必须更新。
切换的门限值
1． 将需要做软切换优化的地区的T_add,T_drop,T_tdrop,T_comp改变（手机的参数只来源于主服务扇区而不是来源于其他的扇区）
2． 加大T_add和T_drop以减少切换的比值。
3． 增加T_drop以减少切换的次数，然而这增大了时延，增加了切换失败的可能性。
4． 降低T_comp以便使弱导频从有效区撤出，但这将增加切换的次数

最初的值是依据经验得出的
T_add=-13dB
T_drop=-15dB
T_tdrop=3
T_comp=2.5dB

搜索窗的大小
1． 减小搜索窗的大小将缩短手机去扫描导频的时间
2． 有助于多导频覆盖区域，如拐角、大桥上的问题
3． 对于给定扇区的有效集搜索窗的大小应该比那个扇区的PN的展开时延稍微大一些
4． 对于一个给定扇区的邻居集搜索窗应大于该扇区能观察到的最大的导频偏移量——即搜索窗必须足够大，以便获得有最大PN偏移量的且其Ec/Io足够强的导频，以保证能可靠切换

经验值：
对于一般的扇区
Search-win-a=7
Search-win-n=7-9
Search-win-r=9

减小搜索窗的大小将缩短手机去扫描导频的时间

对于给定的扇区的激活窗的大小应该比那个扇区的PN的展开时延稍微大一点

天线倾角/方位角
天线倾角/方位角 能用来解决那些单单通过改变下行链路发射功率所不能解决的问题。其基本思想是改变覆盖或减少其他影响而形成某一地区的主要辐射区。

注意事项：
避免过度下倾导致的水平模型的扭曲
可能影响的邻居关系

孤立基站
如果每次靠近或经过一个相同基站时都会掉话，该基站可能是处于孤立模式下。一个处于孤立模式下的基站允许呼叫被起呼，但不允许与基站发生切换。
如果怀疑某基站处于孤立模式下，停止路测并检查是否每个呼叫能切换入或者切换出该基站。
一个检查孤立模式基站的特殊方法是比较它的系统时间，日期和真实的时间，日期。
在MDM屏幕上显示的时间是用于控制基站扇区的GPS时间。应确定准确的当地时间。
举例来说，对于东部标准时间
当地时间=GPS时间----5：05
当地时间=18：05—5：05
当地时间=13：05或下午1：05
如果当地时间不正确，该基站很可能处于孤立模式下。
处理方法：
1． 关闭基站
2． 基站工程师用调查该基站并对出现的问题作出补救措施。

优化常见的问题以及解决方案
处理过程

常见问题
1． 覆盖盲区
2． 自干扰区域

特殊位置问题
1． 在桥上
2． 早拐角处

设置原始参数
设置srch-win-a=7,srch-win-n=7-9,srch-win-r=9，优化完成后srch-win-r=0
设置T_add=-13dB,T_drop=-15dB.T_comp=2.5dB,T_tdrop=3
检查CBR的衰减和设计方案是否一致

覆盖盲区
表象：
1． 最强导频的Ec/Io很低
2． 高发射功率值
3． 高前向误帧率
4． 手机低接受功率

分析：
1． 打印出那个覆盖区的所有导频
2． 识别那个区应该由哪个导频去覆盖
3． 改变天线的方位角，下倾角，高度和波瓣宽度确保那里有强导频
4． 优化要立足于前向链路

解决方案
1． 改变天线的方位角、下倾角、提高天线的高度或用宽波瓣的天线
2． 将T_drop从-15改为-17dB以便获得软切换增益
3． 增加基站或直放站
4． 改变T_add以增加导频数目

其他影响
改变方位角或下倾角在一个地区可以增加覆盖区域，但是又将影响到其他地方的覆盖。

自干扰区域
表象
1． 主导频的Ec/Io很低
2． 手机的发射功率值很高
3． 前向误帧率很高
4． 手机的接收功率一般

例：Ec/Io从-8变差到-13dB，且存在三个强度都差不多的导频
1． 任何基站的扇区如果没有和手机进行软切换，就是作为干扰存在的。
2． 那里有四个或者更多的导频存在且强度差不多，那么所有的信号的叠加将导致每一个信号的Ec/Io减弱。
3． 较快的信号衰减会导致切换过于频繁。

软切换过程的描述：搜索窗

分析：
1． 打印那个地区的所有导频的Ec/Io
2． 找出那里的最强的导频

解决方案
1． 找出能够作为主导频的信号的数目的最小值
2． 将最强信号的发射功率增加2dB
3． 将中等信号强度的发射功率降低2-4dB（不要降低覆盖盲区的扇区的功率）
4． 改变天线的方位角、下倾角、高度或者用窄波瓣的天线以减少覆盖重叠区域

其他影响
1． 导致其他地区出现覆盖盲区
2． 转移导频污染区域

桥上
表象：
1． 高前向误帧率
2． 话音质量差
3． 掉话（在一系列的切换成功以后）

这不是一个简单的导频污染问题。调整CBR和下倾角并不能很有效的解决问题，因为他们可能又在别处产生了问题。

分析：
1． 打印那个地区的所有导频的Ec/Io，检查切换参数和邻居表关系
2． 桥的位置通常会高，那些视线可及的地方的导频就会很多
3． 桥下的隧道或道路被视为波导通道
4． 手机接收到的导频数太多，切换太频繁将引起掉话

解决方案
1．改变切换参数 例如将T_comp设置为3dB。
2．可能的话从主导频的邻居列表删除一些次要导频以阻止T_comp交换
3． 最小的邻居列表使切换有选择
4． 引起不希望的T_comp交换的导频通常是从远处传来，因此该小邻居集搜索窗使手机不再报告部分导频
5． 缩小搜索窗使切换有选择性

拐角处
表象：
1． 高前向误帧率
2． 话音质量差
3． 掉话（当切换失败后）

分析
1． 打印那个区域内的所有导频
2． 手机接收到的最强的干扰
3． 手机不能迅速切换到该最强导频则引起掉话

解决方案
1． 减少搜索窗的大小以加快切换
2． 减少邻居列表以加快切换
3． 因为T_comp置换比在有效集中增加一个导频要慢，因此调节有效集的参数使手机在拐角处不处于三方软切换，如设置T_drop=-14dB或T_add=-12dB
直放站优化配合
1． 防止直放站对基站上行链路干扰。直放站到达基站的信号不应使基站噪声基底明显改变，具体指标参照联通直放站验收规范。
2． 在郎讯的OMP上，可随时坚控基站噪声基底，以检验外界信号对系统的影响情况。
3． 对于光纤直放站，由于其带来时延，在基站侧应作相应参数改变：
有效集搜索窗：13
邻居集搜索窗：14
Premble Size：3
扇区范围(Sector Size)，基站搜索窗(Cell search win)相应增大
更新邻居表
