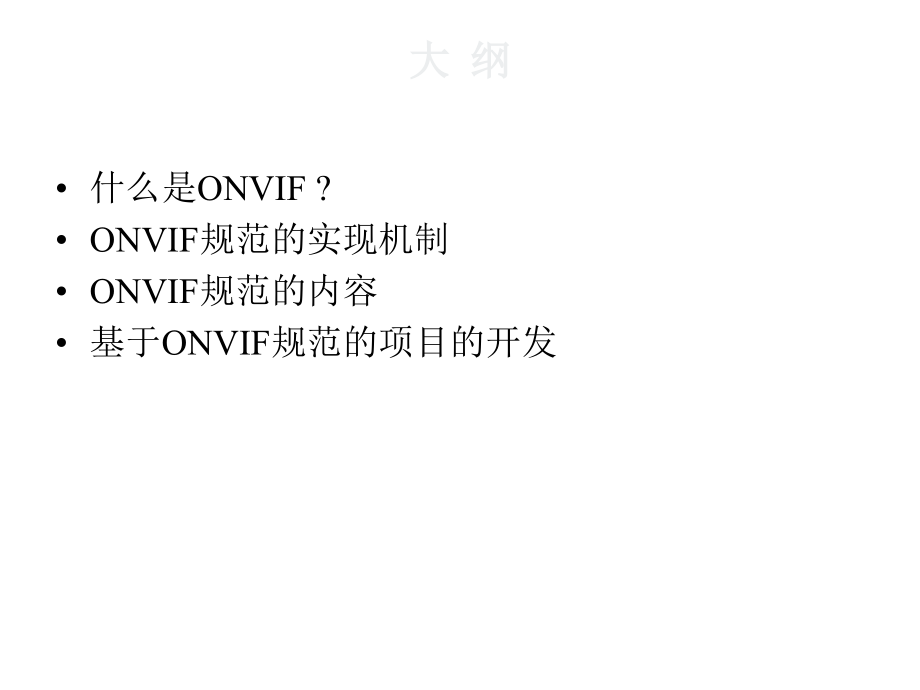

1、ONVIF,规详解,大 纲,什么是,ONVIF?,ONVIF,规范的实现机制,ONVIF,规范的内容,基于,ONVIF,规范的项目的开发,什么是,ONVIF?,什么是,ONVIF?,2008,年,5,月,由安讯士,(AXIS),联合博世,(BOSCH),及索尼,(SONY),公司三方宣布将携手共同成立一个国际开放型网络视频产品标准网络接口开发论坛,取名为,ONVIF,(,Open Network Video Interface Forum,),并以公开、开放的原则共同制定开放性行业标准。是一个提供开放网络视频接口的论坛组织。截止到,2011,年,3,月,已有,279,个公司加入,ONVIF,成
2、为会员。,2008,年,11,月,论坛正式发布了,ONVIF,第一版规范。,2010,年,11,月,论坛发布了,ONVIF,第二版规范。规范涉及设备发现、实时音视频、摄像头,PTZ,控制、录像控制、视频分析等方面。,ONVIF,规范作用,ONVIF,规范描述了网络视频的模型、接口、数据类型以及数据交互的模式。并复用了一些现有的标准,如,WS,系列标准等。,ONVIF,规范的目标是实现一个网络视频框架协议,使不同厂商所生产的网络视频产品(包括摄录前端、录像设备等)完全互通。,ONVIF,规范的实现,ONVIF,规范中设备管理和控制部分所定义的接口均以,Web Services,的形式提供。,ON
3、VIF,规范涵盖了完全的,XML,及,WSDL,的定义。每一个支持,ONVIF,规范的终端设备均须提供与功能相应的,Web Service,。服务端与客户端的数据交互采用,SOAP,协议。,ONVIF,中的其他部分比如音视频流则通过,RTP/RTSP,进行。,ONVIF,规范的优势,协同性:不同厂商所提供的产品,均可以通过一个统一的“语言”来进行交流。方便了系统的集成。,灵活性:终端用户和集成用户不需要被某些设备的固有解决方案所束缚。大大降低了开发成本。,质量保证:不断扩展的规范将由市场来导向,遵循规范的同时也满足主流的用户需求。,ONVIF,的将来,由于采用,WSDL+XML,模式,使,ON
4、VIF,规范的后续扩展不会遇到太多的麻烦。,XML,极强的扩展性与,SOAP,协议开发的便捷性将吸引到更多的人来关注和使用,ONVIF,规范。,ONVIF,的组织日益壮大,与同领域的,PSIA,,,HDCCTV,相比,占据了绝对的人员优势。会员企业不乏国内外著名的设备制造商与集成商。一套规范、协议的生命周期,与市场占有率是息息相关的。而,ONVIF,规范的发展则正是由市场来导向,由用户来充实的。每一个成员企业都拥有加强、扩充,ONVIF,规范的权利。,ONVIF,规范所涵盖的领域将不断增大。目前门禁系统的相关内容也即将被纳入,ONVIF,规范之中。,在安防、监控系统急速发展的今天,效率和质量的
5、领先所带来的价值不言而喻。,ONVIF,协议提供了这样的潜质。,ONVIF,规范的实现机制,Web Service,简介,Web Service,是基于网络的、分布式的模块化组件,执行特定的任务。,Web Service,主要利用,HTTP,和,SOAP,协议使数据在,Web,上传输。,Web,用户能够使用,SOAP,和,HTTP,通过,Web,调用的方法来调用远程对象。,SOAP/HTTP,Web Service,Client,Client,Web Service,简介,客户端根据,WSDL,描述文档,会生成一个,SOAP,请求消息,该请求会被嵌入在一个,HTTP POST,请求中,发送到,
6、Web Services,所在的,Web,服务器。,Web Services,请求处理器解析收到的,SOAP,请求,调用相应的,Web Services,。然后再生成相应的,SOAP,应答。,Web,服务器得到,SOAP,应答后,会再通过,HTTP,应答的方式把信息送回到客户端。,SOAP/HTTP,Web Server,Web Service,Client,Web Service,Web Service,WSDL,WSDL,是,Web services,描述语言(,Web Service Description Language,)的缩写。是一个用来描述,Web,服务和说明如何与,Web,服
7、务通信的,XML,语言,为用户提供详细的接口说明书。,构建,SOAP,消息,SOAP,是,Simple Object Access Protocol,的缩写。是基于,XML,的一种协议。一条,SOAP,消息就是一个普通的,XML,文档,包含下列元素:,必需的,Envelope,元素,可把此,XML,文档标识为一条,SOAP,消息,可选的,Header,元素,包含头部信息,必需的,Body,元素,包含所有的调用和响应信息,可选的,Fault,元素,提供有关在处理此消息所发生错误的信息,在向,Web Service,发送的,SOAP,请求中,,Body,元素中的字段需与,WSDL,中数据类型的相符
8、合。在构建,SOAP,的过程中,必须从,WSDL,文件中获取并映射这一种对应关系。然而这样一个对应过程将是充满了重复性和机械性的,为了避免不必要的人工差错以及节约开发时间,一个名为,gSOAP,的编译工具应运而生。,gSOAP,利用编译器技术提供了一组透明化的,SOAP API,,并将与开发无关的,SOAP,实现细节相关的内容对用户隐藏起来。通过将,WSDL,文件解析序列化为,C/C+,文件,最小化了,Web Service,的开发过程。,SOAP,消息,CMCC,以下是一个“查询股票价格”的,SOAP,消息请求,SOAP,消息中的,服务请求,请求参数,SOAP,协议位置,Web Servic
9、e,SOAP,协议,TCP,、,UDP,协议,IP,网络协议,物理链路层,Web Service,SOAP,协议,TCP,、,UDP,协议,IP,网络协议,物理链路层,SOAP,消息,高层协议,Web Service,开发流程,获取,WSDL,文件,通过,gSOAP,编译为,c/c+,文件,业务逻辑开发,编译发布,Web Service,与视频监控,ONVIF,规范向视频监控引入了,Web Service,的概念。设备的实际功能均被抽象为了,Web Service,的服务,视频监控系统的控制单元以客户端的身份出现,通过,Web,请求的形式完成控制操作。,Camera,Web Service,C
10、ontrol Unit,Client,Decoder,Web Service,Storage,Web Service,ONVIF,Web Service,是基于,XML,和,HTTPS,的一种服务,其通信协议主要基于,SOAP,。,服务端、客户端以传递符合,XML,的,SOAP,消息实现服务的请求与回应。,客户端,服务端,服务端,生成回应,处理请求,请求服务,分析请求,SOAP,消息,回应请求,Web Service,能给视频监控系统带来什么?,设备的无关性,任何一个设备接入系统,不会对其他系统造成影响。,设备的独立性,每一个设备只负责对接收到的请求做出反馈,甚至不需要知晓控制端的存在。,管理
11、的集中性,所有的控制由客户端来发起。,CMD:,镜头右转,Camera,Web Service,C M U,Client,ACK:,操作反馈,Web Service,与视频监控,ONVIF,规范能给视频监控系统带来什么?,抽象了功能的接口。统一了对设备的配置以及操作的方式。,控制端关心的不是设备的型号,而是设备所提供的,Web Service,规范了视频系统中,Web Service,范围之外的行为。,ONVIF,提供了各个模块的,WSDL,,拥有效率非常高的开发方式。,2,请求接收,1,请求码流,Camera,Control Unit,Decoder,3 RTSP,ONVIF,规范中设备管理
12、和控制部分所定义的接口均以,Web Services,的形式提供,设备作为服务提供者为服务端。,每一个支持,ONVIF,规范的终端设备均须提供与功能相应的,Web Service,。,服务端与客户端的数据交互采用,SOAP,协议。,ONVIF,规范内容以及,监控,应用模型,ONVIF,模块,设备发现,设备管理,设备输入输出服务,图像配置,媒体配置,实时流媒体,接收端配置,显示服务,事件处理,PTZ,控制,其他,ONVIF,Camera 1,Web Service,Control Unit,Client,Decoder,Web Service,Storage,Web Service,Search
13、 Video,Web Service,Web Service,ONVIF,的应用,ONVIF,的应用,下图为传统视频监控系统的一个局域网应用场景,1.PU,设备上线后,向,CMU,注册,建立连接。,2.CMU,与,PU,进行信令交互,请求能力集,获取配置,3.CU,上线,向,CMU,注册,建立连接。,4.CMU,与,CU,进行信令交互,传输设备列表,5.CU,向,PU,请求码流,ONVIF,的应用,下图为应用,ONVIF,规范的对应场景:,1.PU,设备上线后,向,CMU,发送,HELLO,消息。,2.CMU,需要搜寻设备时,向,PU,发送,PROBE,消息。,3.CMU,与,PU,进行信令交互,请求能力集,获取配置,4.CU,上线,向,CMU,注册,建立连接。,5.CMU,与,CU,进行信令交互,传输设备列表,6.,在,CMU,的协调下,,CU,同,PU,建立连接传输码流,ONVIF,的应用,在上述的场景中,,ONVIF,带来了什么变化?,PU,与,CMU,的交互方式发生了改变。,CMU,不再与,PU,保持长连接。,遵循,ONVIF,规范,信令以及消息内容有了统一的标准,基于,ONVIF,规范项目的开发,基于,ONVIF,规范项目的开发,关键字,WSDL,GSOAP,获取,WSDL,文件,通过,gSOAP,编译为,c/c+,文件,业务逻辑开发,编译发布,
