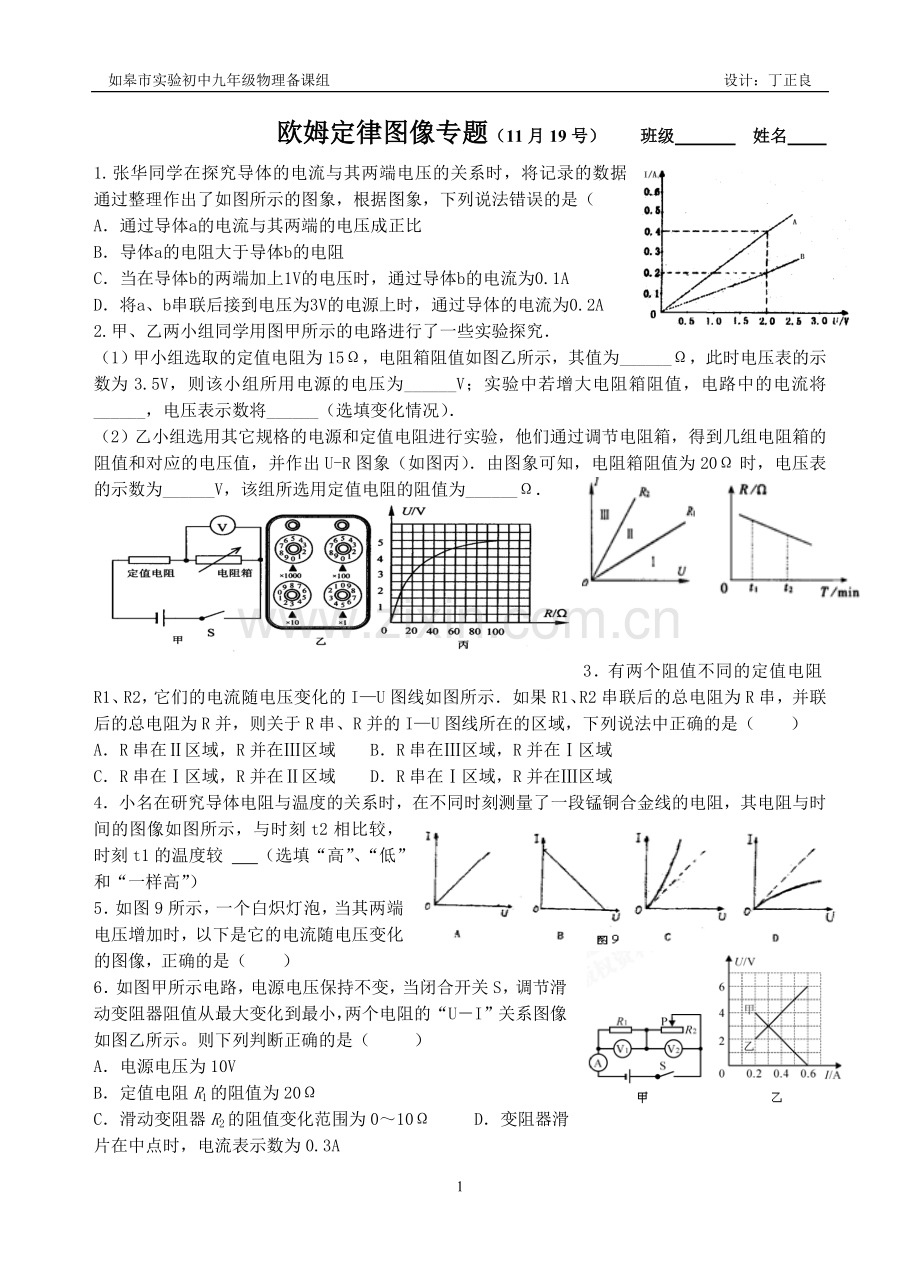

如皋市实验初中九年级物理备课组 设计：丁正良
欧姆定律图像专题（11月19号） 班级 姓名
1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A
2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．
（1）甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______（选填变化情况）．
（2）乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图象（如图丙）．由图象可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．

3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域
4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 （选填“高”、“低”和“一样高”）
5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（ ）
6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω D．变阻器滑片在中点时，电流表示数为0.3A
7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验过程中，移动变阻器滑片时，眼睛应注视__________（选填序号）；
A．变阻器滑片 B．电压表示数 C．电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是___（选填序号）；A．10Ω 0.5A B．20Ω　1A C．50Ω 2A
（4）乙图中阴影部分面积表示的科学量是__________________；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_____________________。
8.小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 　，然后将10Ω的电阻接入电路，闭合开关，向 （左、右）移动滑片，使电压表示数为 V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
9．热敏电阻的阻值随温度的改变而改变，且对温度很敏感。热敏电阻的阻值在特定温度时会发生急剧变化，它在笔记本电脑、自动控制系统等方面有多种用途。如甲电路图，电源电压是9伏，当闭合开关S，电压表示数如乙图所示。热敏电阻的电流随电压变化I--U关系如丙图所示。
求：（1）热敏电阻两端的电压；
（2）电阻R的值
