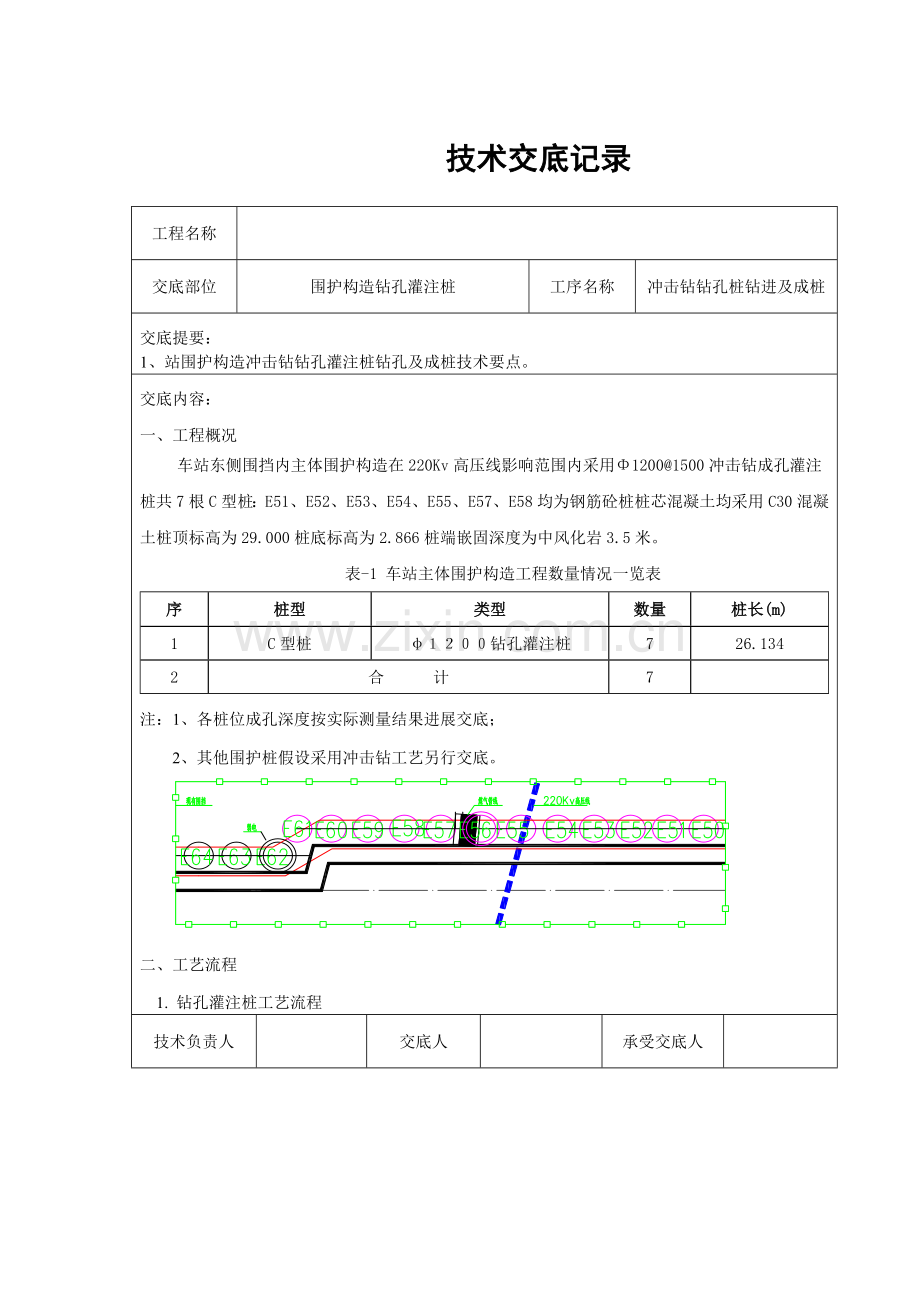

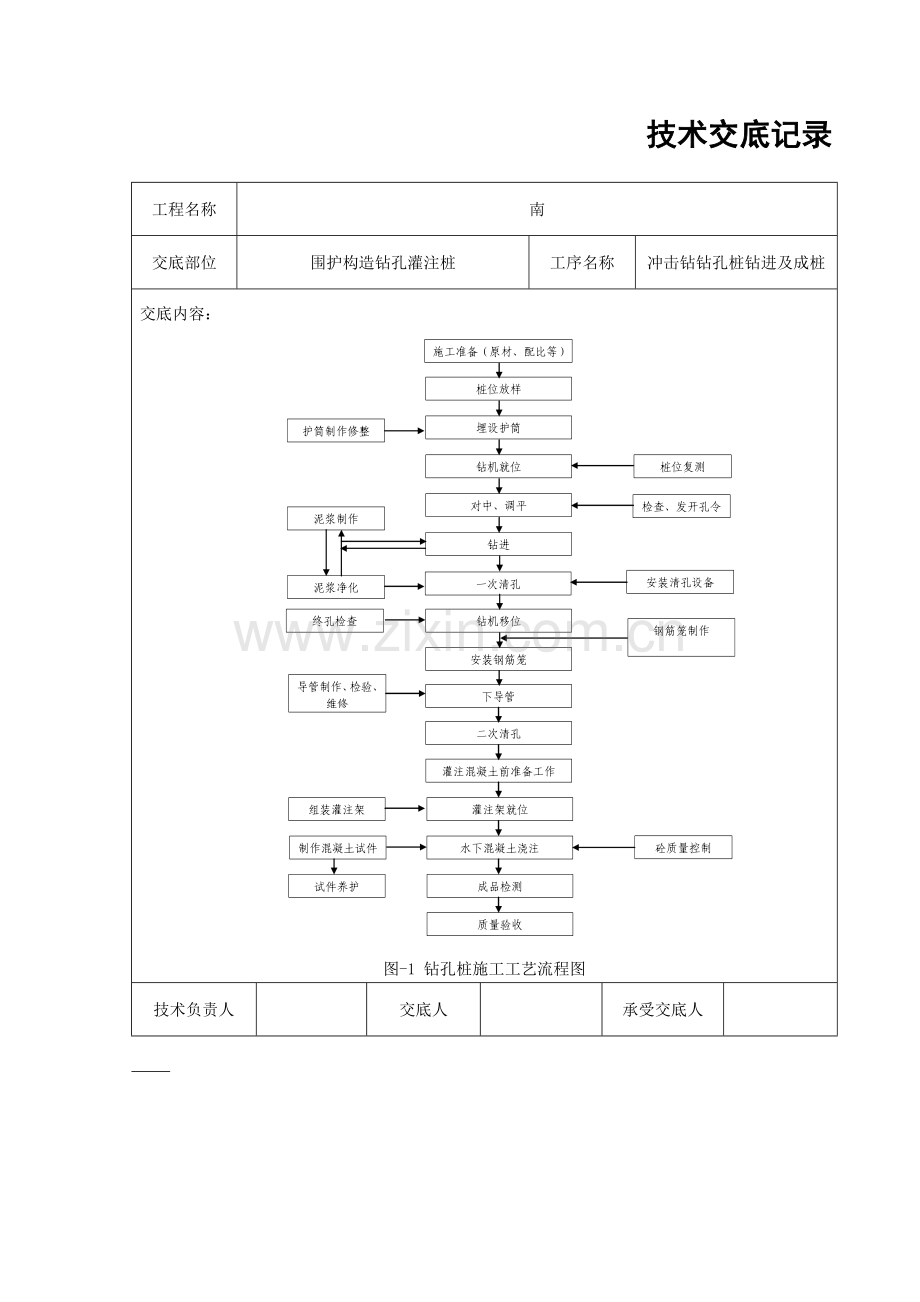

技术交底记录工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底提要： 1、站围护构造冲击钻钻孔灌注桩钻孔及成桩技术要点。交底内容：一、工程概况车站东侧围挡内主体围护构造在220Kv高压线影响范围内采用Φ1200@1500冲击钻成孔灌注桩共7根C型桩：E51、E52、E53、E54、E55、E57、E58均为钢筋砼桩桩芯混凝土均采用C30混凝土桩顶标高为29.000桩底标高为2.866桩端嵌固深度为中风化岩3.5米。表-1 车站主体围护构造工程数量情况一览表序桩型类型数量桩长(m) 1 C型桩 φ１２００钻孔灌注桩 7 26.134 2 合计 7 注：1、各桩位成孔深度按实际测量结果进展交底； 2、其他围护桩假设采用冲击钻工艺另行交底。二、工艺流程 1. 钻孔灌注桩工艺流程技术负责人交底人承受交底人技术交底记录工程名称南交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：图-1 钻孔桩施工工艺流程图技术负责人交底人承受交底人技术交底记录工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容： 2. 成桩施工〔1〕施工准备在桩施工前要先调查钻孔桩施工范围内有无地上、地下线和构筑物及时与业主协商。施工时先去除设计桩位范围内场地的杂物、障碍物平整施工场地。按文明施工理的要求场区经过平整夯实并进展硬化处理使机械进场顺利和场区行走、搬移方便。同时在施工中确保钻机及其他机械的稳定、平安。钻孔灌注桩在正式施工前进展试成孔数量不小于2个以核对地质资料、检验设备、工艺以及技术要求是否恰当以便及时调整工艺及参数并监理工程师到场并在试成孔后向监理工程师提交书面在得到监理工程师书面批准后方可正式施工施工前应做好钢筋原材、混凝土配比等准备工作。〔2〕测量放线根据业主所提供的控制点坐标进展桩位放线采用导线与三角测量相结合的建立控制网所有控制网都要填写报验资料经监理工程师复测签字同意前方可使用。所有控制网点都要作好精心保护在施工中要经常复测一旦出现偏向应及时进展修正恢复。场内使用的临时水准点根据业主提供的城水准点和高程引入场内并认真加以保护临时水准点和高程的引入需经监理工程师复核前方可使用。根据设计图纸计算各桩位的坐标并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出桩位桩位经监理工程师复核前方可进展下一步施工。技术负责人交底人承受交底人技术交底记录工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：〔3〕护筒埋设钻孔开场前埋设护筒以保证钻机沿桩位垂直方向顺利工作同时保护孔口和进步桩孔内的泥浆水头。护筒埋设深度：粘性土中≥1米砂土中≥1.5米。护筒采用8mm钢板制作角钢加固。随地质情况的不同进展护筒高度调整。护筒埋设与坑壁之间用粘土分层夯实以防漏水。在护筒的上口边缘开设1～2个溢浆口便于泥浆溢出流回泥浆池进展回收和循环。〔4〕钻机就位钢护筒安装完毕进展钻机就位。就位时要求保持机身平稳钻头中心与桩位中心重合然后再进展钻进施工。〔5〕泥浆护壁钻进根据地质特点钻机在成孔时要把好三关：进尺关、泥浆比重关、垂直度关。进尺：不同的地层要求采用不同的进尺。根据施工工程地质、水文条件施工中亲注意各土层的变化及时调整冲程。钻岩时冲程宜为1.5m～2.5m。泥浆：泥浆用膨润土和添加剂人工进展调制根据施工场地地质及现场实际装备泥浆一般控制在1.1～1.2稠度16～22易塌地层1.2～1.45.稠度19～28。灌注混凝土时的回收浆先放入沉淀池中沉淀测试其指标后进展调整。灌注混凝土时的回收浆用泵直接泵入沉淀池中当泥浆循环使用到达废弃指标时将泥浆泵入废浆池中用排污车外运处理。垂直度:钻机施工区域地基应有相适应的承载力保证钻机在钻进过程中稳定；施工钢丝绳、技术负责人交底人承受交底人技术交底记录 A3.11 工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：钻头中心、护筒中心三者应在同一铅垂线上及时调整钻进垂直度在钻进过程中经常用护桩拉十字穿插线去校正钻头是否对中并用测锤及经纬仪在互相垂直的方向上进展检测以保证钻进的垂直度。〔6〕一次清孔当钻进到达设计桩底标高时需要进展一次清孔。将孔底淤泥、沉碴去除干净。〔7〕终孔验收当一次清孔完毕自检合格后报请监理验收成孔深度、成孔垂直度及成孔直径。检验完成后方可进展下一步施工否那么须进一步处理。孔径及孔形检查采用笼式探孔器长6米(直径为围护桩钢筋笼直径加10cm)入孔检查检查时将探孔器吊起使笼的中心与孔的中心、吊绳保持一致缓慢放入孔内上下畅通无阻说明桩径满足设计要求否那么有部分缩径或孔斜现象应采取措施处理。质量见表-2。表-2 钻进成孔质量工程允许偏向测检钻孔中心位置 ≯30mm 用TJY型井径仪孔径 -0.05-〔＋0.10〕d 超声波测井仪垂直度 ≤0.3 用TTX型测斜仪超声波测井仪孔深比设计深度深300-500mm 核定钻头和钻杆长度技术负责人交底人承受交底人技术交底记录工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：〔8〕钢筋笼加工及安装钢筋笼加工：钢筋笼采用现场加工制作加工加工见?钢筋笼施工技术交底?。钢筋笼加工完毕后报请监理验收合格前方可使用。钢筋笼安装：一次清孔完毕后钢筋笼用吊车吊放入桩孔就位。起吊前检查钢筋笼编、尺寸对入座。下笼时由人工辅助对准孔位保持垂直慢放就位后使钢筋笼轴线与桩轴线吻合并保证桩顶标高符合设计要求。假如受到场地、吊运的限制必要时可分节预制分段吊装现场垂直焊接分段后的主筋搭接互相错开保证同截面的接头数量不多于主筋根数的50相邻主筋接头错开间隔 ≥35d。〔9〕二次清孔钢筋笼吊放就位后如沉渣厚度较大需要进展二次清孔二次清空后沉渣厚度不得大于200mm。〔10〕桩体混凝土灌注 ①导安装钢筋笼吊装完成后进展混凝土浇注导安装。采用φ250导导间用丝扣联结结实并加设封圈。安装时导距孔底间隔为300～500mm。导安装前应作水封试验试验压力不得低于0.3MPa试拼合格的一套导不可与其他导混合使用。 ②混凝土灌注混凝土采用C30水下混凝土由混凝土罐车运至施工现场灌注采用隔水栓导法水下混凝土技术负责人交底人承受交底人技术交底记录工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：灌注。灌注水下砼时对新拌砼要求较高施工中派专人负责。混凝土运至施工现场时从输送罐中倾倒入料斗中再用吊机起吊料斗进展混凝土灌注。灌注首批混凝土之前在漏斗中放入隔水塞在混凝土储存量备足后即可剪断隔水塞铁丝借助混凝土重量排除导内的水使隔水塞到达孔底。灌注首批混凝土量应使导埋入混凝土中深度不小于1.0m首批混凝土不得少于2m3。混凝土运至施工现场时从输送罐中倾倒入料斗中再用吊机起吊料斗进展混凝土灌注。灌注随孔内混凝土的上升需逐节快速撤除导时间不宜超过15分钟。在灌注过程中当导内混凝土不满含有空气时后续的混凝土应徐徐灌入漏斗和导不得将混凝土整斗从上而下倾入内以免内形成高压气囊挤出节的橡胶封垫。为确保桩头混凝土质量到达设计要求混凝土需超灌50㎝〔沉渣较少时保证超灌不小于30cm即可〕。在砼灌注过程中为防止钢筋笼上浮开场灌注砼时放慢灌注速度；当孔内砼面进入钢筋笼1～2m后适当提升导减小导埋置深度〔不小于1m〕增大钢筋笼在下层砼中的埋置深度。混凝土施工过程中要严格检测混凝土坍落度本钻孔灌注桩坍落度为18～22cm并按照实验规程作好试块及试验记录。灌注过程中要及时测量混凝土面高度当确认已灌注至设计标高时停顿灌注拔出导。三、施工中常见问题及处理措施技术负责人交底人承受交底人工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容： 1．造成钻孔桩偏斜的主要原因有：〔1〕钻孔中遇有较大障碍物、石块等；〔2〕在有倾斜度的软硬地层交界处岩面倾斜处或在粒径大小悬殊的砂卵石层中钻进钻头受力不均；〔3〕扩孔较大处钻头偏向一方；〔4〕钻机底座未安置平稳或产生不均匀沉陷。 2. 处理措施：〔1〕在安装钻机时要使底座平稳在钻进过程中要经常检查校正；〔2〕在偏斜严重时应回填粘土和小石片进展纠偏回填高度应高出偏孔处0.5m；〔3〕在有倾斜的软硬地层中钻进时应控制进尺采用小冲程钻进；〔4〕在松散底层钻进时可按1：1投入粘土和小石片〔粒径不大于15cm〕用小冲程反复冲击使泥膏、片石挤入孔壁。四、平安、质量保证措施〔1〕、平安人员组织进场人员的平安教育和平安交底工作带班人员的班前平安教育；〔2〕、开挖前进展测量报验现场施工必须严格按照测量放线交底尺寸进展控制；〔3〕、施工场地内的一切电源、电器的安装和撤除必须由持证电工专；〔4〕、施工人员进入现场必须戴平安帽不准穿拖鞋不准酒后上班；技术负责人交底人承受交底人技术交底记录工程名称交底部位围护构造钻孔灌注桩工序名称冲击钻钻孔桩钻进及成桩交底内容：〔5〕、施工机械必须由专人操作任何人不得擅自操作；〔6〕、严格执行监理制度和工序"三检制"；〔7〕、混凝土灌注时设专人负责保证混凝土灌注质量施工时做好原始记录；〔8〕、因施工现场存在大量线钻机在线段施工时注意线平安同时需对线进展保护严禁对线造成任何破坏；〔9〕、必须每日对钻机钢丝绳进展检查假设发现磨损严重立即更换钢丝绳；〔10〕、为了准确提升钻头冲程应在钢丝绳上做出醒目的记；〔11〕、钻进过程中必须勤松绳少量松绳防止打空锤防止钢丝绳承受过大的意外和在而破坏。五、环保及文明施工〔1〕、落实"门前三包"的环境保洁责任制保持施工区和生活区的环境卫生；〔2〕、道路在晴天经常洒水防止尘土飞扬污染周围环境；〔3〕、场地保持整洁材料分类堆码整齐并挂牌；〔4〕、施工时泥浆应该集中处理废浆需统一理外运。技术负责人交底人承受交底人
