二炼钢水处理设施改造工程机械设备安装监理细则.doc

二炼钢水处理设施改造工程
机械设备安装监理细那么

一、工程概况：
宝钢二炼钢挖潜改造工程是在二炼钢原厂房及周边范围新增一套转炉系统及RH系统、LF炉精炼系统的工程是一边在消费另一边进展施工的工程工程。
1.1水处理设施工程以及斜板沉淀池工程其特点是：改造工程必须考虑到把影响消费降低到最小程度由于道系统在新旧系统对接时对消费有影响故在施工时必须考虑周到。
1.2 水处理系统是露天式作业环境必须考虑到天气对施工的影响不同于厂房内可以有行车配合安装而本工程吊装工作只能使用汽车吊等活动吊车进展作业。
本工程工紧必须选用先进的施工和合理的措施来进步工作效率要保证用高素质人员的技术程度来保证和进步工作质量加快进度方能保证工。
1.3水处理系统共包括各类泵41台套、冷却塔风机5台、板式换热器4套、全自动永久介质过滤系统一套以及设备前后的单一阀门。〔设备见附表〕

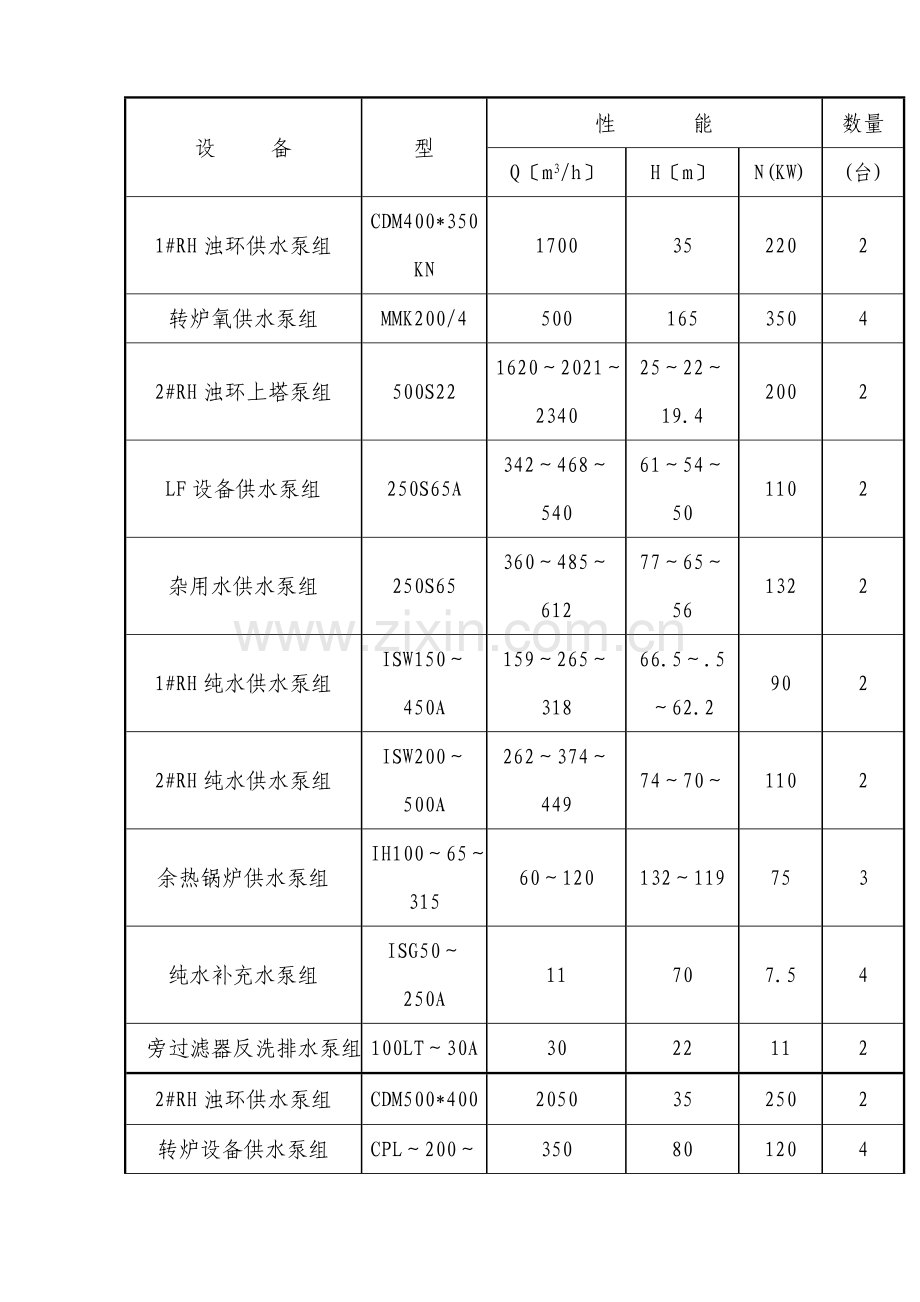

设 备
型
性 能
数量
Q〔m3/h〕
H〔m〕
N(KW)
(台)
1#RH浊环供水泵组
CDM400*350KN
1700
35
220
2
转炉氧供水泵组
MMK200/4
500
165
350
4
2#RH浊环上塔泵组
500S22
1620～2021～2340
25～22～19.4
200
2
LF设备供水泵组
250S65A
342～468～540
61～54～50
110
2
杂用水供水泵组
250S65
360～485～612
77～65～56
132
2
1#RH纯水供水泵组
ISW150～450A
159～265～318
66.5～.5～62.2
90
2
2#RH纯水供水泵组
ISW200～500A
262～374～449
74～70～
110
2
余热锅炉供水泵组
IH100～65～315
60～120
132～119
75
3
纯水补充水泵组
ISG50～250A
11
70
7.5
4
旁过滤器反洗排水泵组
100LT～30A
30
22
11
2
2#RH浊环供水泵组
CDM500*400
2050
35
250
2
转炉设备供水泵组
CPL～200～50S
350
80
120
4
1#RH冷煤水供水泵组
IS150～125～315
120～200～240
34～32～29
30
2
2#RH冷煤水供水泵组
IS200～150～400C
192～320～368
35～32～28
45
2
蒸发冷却器供水泵组
150D30*4
119～155～190
128～120～108
90
4
串汲水变频给水装置
配水泵2台80DL～20*4
1套
浊环水冷却塔
Q=2100m3/h,平面尺寸13m*13m进水温度48℃,出水温度33℃
2台
净环水冷却塔
Q=3000m3/h,平面尺寸14m*14m进水温度45℃,出水温度33℃
1台
混合水系统冷却塔
Q=2000m3/h,平面尺寸14m*14m进水温度45℃,出水温度33℃
2台
全自动永久介质过滤系统

1套
1#RH系统板式换热器
热水量Q=200 m3/h热水进水温度48℃出水温度38℃
2
2#RH系统板式换热器
热水量Q=320 m3/h热水进水温度48℃出水温度38℃
2
1.4斜板沉淀池设备共12台共分为两排1-6为一排7－12为一排同排各台之间共用中间隔板两排对称布置由中间进水总槽通过闸板阀到分水槽再进入每台沉淀器通过改闸板阀的开度来控制进入每台沉淀器的流量被处理水进入斜板沉淀器后通过衬PVC滤布填料进入沉淀器上部通过集水槽进入出水槽水位可通过溢流堰板调节被处理水中的污泥那么沿着填料内壁滑入沉淀池下部进入输泥槽由螺旋输泥机和泥浆泵结合向外排泥。
本套沉淀器在考虑到分用部分及运输的可行性由制造厂加工到一定程度后由施工按要求进展现场组装、焊接安装部分位置防腐等。

沉淀器主要设备的规格型和重量
序
设备名称
型规格

数量
重量〔t〕
1
螺旋输泥机
φ600
台
12

2
螺旋输泥机槽体
组合件
台
12

3
端面板
组合件

4
侧面板、侧面夹板、支撑板
组合件

5
下侧面板
组合件

6
集水槽、出水槽
组合件

7
安装支座
组合件

8
斜板填料
衬PVC滤布
M3
594

9
斜板填料张紧器
LCr18Ni9Ti
只
25344

10
闸板阀
420*410
只
12

11
配水廊
1600*1000
套
1

12
梯子、平台、栏杆

套
1

二、工程特点
水处理机械设备的安装包括部分配及斜板沉淀器的安装工程该两系统绝大部分设备处于露天状态施工易受天气影响必须注意设备保护。同时露天作业无行车等吊装机械所以须大量吊车〔汽车吊〕进展吊装作业。尤其是斜板沉淀器考虑运输的方便设备加工到一定程度后运到现场由施工方进展现场拼装、焊接所以工程焊接量大并伴随较多的高空作业平安工作还不能无视要作好施工平安措施。
三、编制根据
3.1 监理合同。
3.2 批准的监理规划。
3.3 建立工程监理GB50319-2000。
3.4 工程设计图纸。
3.5 有关施工及验收：

四、质量目的
做好现场监视协助施工抓好现场施工质量克制不应有的质量通病使该工程到达：工程合格率到达100优良率到达90。
五、监理工作流程图〔见附表1〕
六、关键工序监理控制〔见附表2〕
附表一 监理工作流程图
设备、泵安装二次灌浆隐蔽报验〔施工〕
(施工)
施工编制报审
〔施工〕

现场巡视、旁站、实测、审核安装记录审查隐蔽记录〔监理〕
整改
整改
施工方案审核
〔监理〕

审核结果

合格 不合格 不合格
审核结果

开工报审
〔施工〕
分项工程报验
〔施工〕
合格

开工审核
〔监理〕
整改
分项工程报验审核
〔监理〕
整改

不合格
审核结果
合格
审核结果
不合格

设备、材料、构配件报审〔施工〕
分部工程报验
〔施工〕

合格
整改

设备、材料、构配件审核〔监理〕

整改

分部工程报验审核
〔监理〕
不合格
审核结果

审核结果
不合格

合格

设备无负荷联动试车〔施工、监理、业主、设计〕
设备单体无负荷试车〔施工、监理、业主、设计〕
合格
整改

整改

试车结果
试车结果
不合格
不合格

试运转分项报验
〔施工〕

合格 合格
备案工程验收交工〔施工、监理、业主、设计〕

整改
试运转分项报验审核〔监理〕

审核结果

不合格

合格

附表二 关键工序监理控制

序
控制类别
控制内容
监理工作内容
主要控制手段
备注
1
事 前 控 制
图纸会审
与土建核对设备的坐标及标高对地脚螺栓的位置尺寸
参加图纸会审

2
开工条件
质量保证体系、技术平安措施、技术交底。
审核施工方案及开工检查技术交底及平安措施

3
设备检查
设备质量
检查设备外表有无缺件及存在的缺陷查验合格证

4
设备、材料构配件报验
设备、材料、构配件质量
检查材料、构配件外表质量规格、型是否与设计相符有无合格证

5
根底验收
预埋地脚螺栓及地脚螺栓预留孔的坐标检查预埋地脚螺栓高度螺栓和螺母的保护
检查交接记录、复测记录、现场巡查

6
事 中 控 制
斜板沉淀器定位坐标、纵横中心线及标高包括冷却塔及水处理设备
中心、标高、基准点的设置数量埋设结实及保护有无永久沉降观测点
旁站巡检、测量投点、查验测量器具有无检测证及测量人员上岗操作证

7
垫板检查
垫板规格、垫板数量、设置位置及面包墩的配合比及垫铁的贴度等检查
现场巡视检查

8
沉淀池螺旋输泥机及冷却塔风机底座和各类泵的安装
纵横中心线偏向、标高及各底座的相对标高差纵横程度度、垫板面积及设置位置检查以及风机联轴节的检查和螺旋输泥机联轴器的检查
旁站检查
关键工序
9
沉淀池壁板各侧板各层支撑的焊接及各围边壁板的平直度检查
检查中心位置坐标及联接点的是否错位及焊接质量、焊缝质量以及质量通病是否按要求进展处理。
旁站巡视检查

10
设备单体无负荷试运转
试运行条件检查、试运行时间核定、试运行状态检查、有无异常振动及噪音或其他情况出现并注意轴承的温升情况。
审核试车方案组织、试运前的检查、旁站及巡视检查、试运行状态、审核试运行状态。

11
质量评定
分项、分部及工程质量评定
审核报审申请表、评定质量等级

12
开工备案验收
施工工程开工、勘察、设计认可后进展审核。
评估

13
交工资料
按理要求审核
审核资料

二炼钢挖潜改造工程工程监理组
