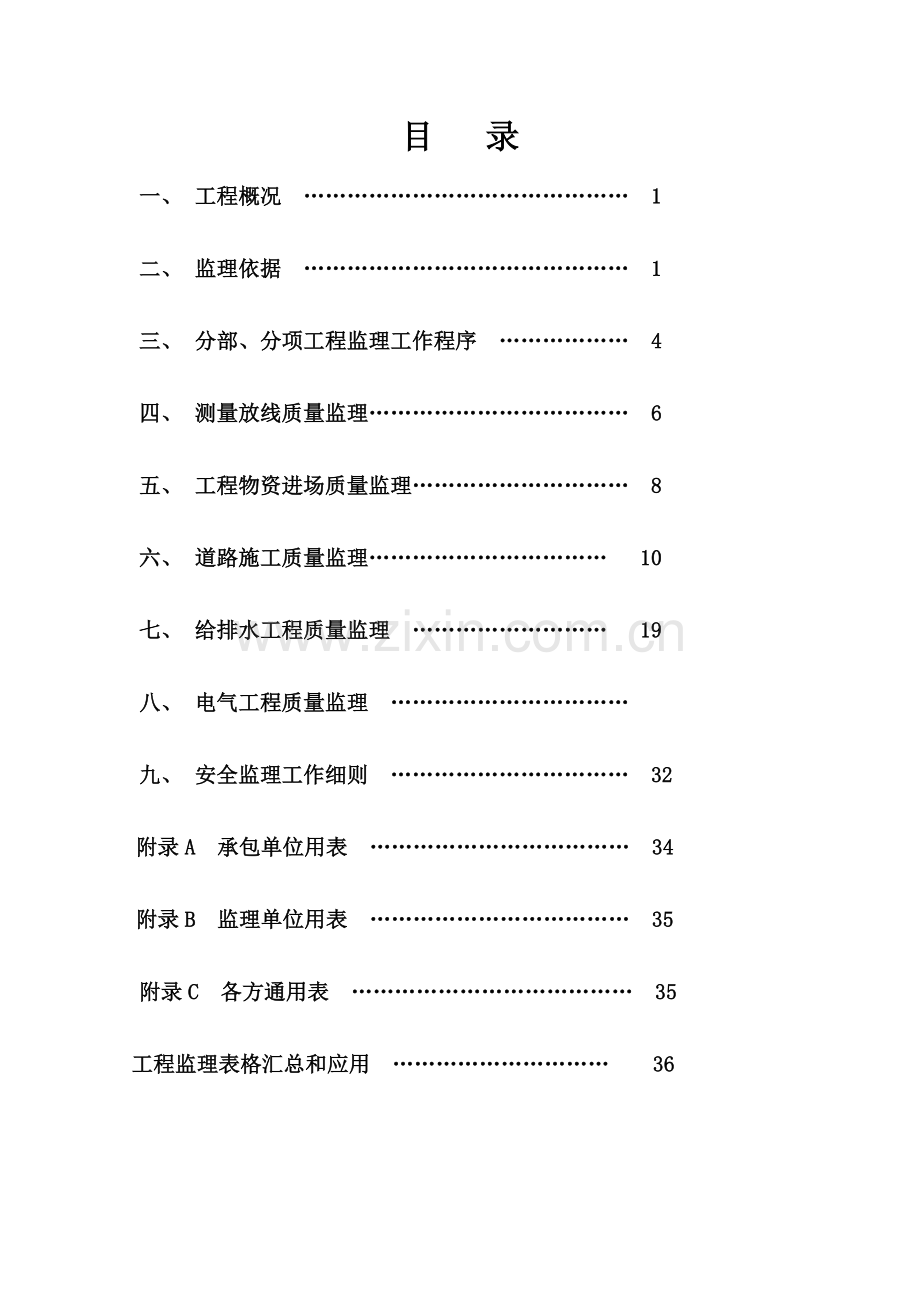

市政道路、给排水、照明工程监 理实施细则 编制：xxx 审核：xxx 审批：xxx 宁夏信立监理咨询有限公司年 月 日 目 录一、 工程概况1二、 监理依据1三、 分部、分项工程监理工作程序4四、 测量放线质量监理6五、 工程物资进场质量监理8六、 道路施工质量监理 10七、 给排水工程质量监理 19八、 电气工程质量监理九、 安全监理工作细则32附录A承包单位用表34附录B监理单位用表35附录C各方通用表35工程监理表格汇总和应用36一、工程概况1、工程名称：道路、给排水工程2、工程地点： 3、工程规模： 4、总投资：XXXX万元；5、建设单位： 6、设计单位： 二、监理依据1、国家有关法律法规。（1）中华人民共和国建筑法；（2）建筑工程质量管理条例（国务院279号）；（3）工程建设监理规定（建设部【95】737号）；（4）建设工程安全生产管理条例（国务院393号）；2、国家行业和地方工程建设的技术标准、规范（1）建设工程监理规范（GB50319-2000）；（2）城市道路工程施工与质量验收规范（CJJ1-2008）； （3）市政排水管渠工程质量检验评定标准(CJJ3-90)；（4）城市道路照明工程施工及验收规程(CJJ89-2001)；（5）公路沥青路面施工技术规范（JTGF40-2004）；（6）沥青路面施工及验收规范（GB50092-96）；（7）城市道路路基工程施工及验收规范（CJJ44-91）；（8）建筑电气安装工程施工质量验收规范(GB50303-2002)；（9）给水排水管道工程施工及验收规范(GB50268-97)；3、质量监督部门下达的有关文件要求；4、经有关部门批准的工程项目文件和设计图纸、设计以及设计变更；5、本工程地质勘察资料；6、建设单位与本监理公司签订的工程建设监理合同；7、建设单位与施工承包单位签订的建设工程施工合同；8、本监理公司编制的监理规划。三、分部、分项工程监理工作程序1、单位、分部、分项工程程序开工报审 按要求需填报内容：l 施工组织设计方案，施工工序质量标准，质保体系。l 工人，技术人员数量l 主要机具设备品种数量l 施工场地准备情况l 材料到场情况，材料试验报告等l 分包人的资质证书填写工程动工报审表承包人 审批工程动工报审表总监理工程师审核结果不同意同意，作审批开 工道路工程测量放线监理工程师审核确认地下管线施工监理监督确认路基工程施工监理监督确认附属工程施工监理检查确认道路基层施工监理监督确认道路面层施工监理监督确认交工、验收总监理工程师签认2、工序、部位签认基本程序承包单位达到工序工程报验条件进行自检 纠正承包单位填写分项/分部工程施工报验表 l 隐蔽工程检查记录l 工序质量检验记录不合格监理工程师审核 合格监理工程师签认工序工程 承包单位继续施工达到部位工程验收条件自 检 承包单位填写分项/分部工程施工报验表（附：部位工程质量评定表）纠正监理工程师审核总监理工程师签认部位工程3、监理工作要点：分部、分项工程开工前，承包单位要编制分项工程施工方案报监理工程师审核，分项工程施工方案由监理工程师进行认真审核，总监签字。重点审核施工方案中技术措施、安全技术措施是否符合设计文件和有关规范要求，对新技术、新工艺、新材料的应用需要经过试验，证明达到设计及有关规范要求的标准才能实施。专业监理工程师通过巡检、旁站检测方式对工程质量认真监理，认真执行监理规划中各项监理程序和监理管理工作制度。工程质量监理的重点是工序质量控制，工序质量控制采取预控和跟踪检查；对隐蔽工程项目要与项目质检工程师一起进行检查，合格准予隐蔽。不准补查，或委托施工单位代检，对隐蔽工程施工过程要旁站。材料、构配件、设备进场前，施工单位需复检，复检合格向监理工程报验，对主要材料如：钢材、水泥、碎石、沥青砼等监理工程师要见证取样试验杜绝先用后检，不合格材料、构配件等不得用于工程。关于设计变更，由建设单位向设计单位提出，经设计单位同意后，建设单位以书面形式向施工单位下达设计变更通知。隐蔽工程检查记录表的隐验内容填写要准确，一般填写主控项目内容，检查结果及处理意见栏由施工单位质检人员填写。四、测量放线质量监理程序1、监理工作程序 承包人根据设计文件测量放线，自检合格，报测量放线资料填写道路测量放线报验单承包人 审核检查施工测量放线报验单监理工程师复核和校核控制中线位置、高程、横断面审查结果 重测不合格合格签认报验单监理工程师进行下道工序 2、监理工作要点监理工程师在熟悉设计文件和图纸的基础上，会同承包人、设计单位或勘测部门在现场交接中线控制桩和水准点，并要求承包人对所有测量控制桩和水准点进行有效的保护，直到工程竣工验收结束。要求施工单位进行水准点、导线方位角，进行复核测量，确保原始定线方位、水准点高程的数据准确无误。若发现有连续两个以上原始基准点或基准高程失效、损坏时，应通过业主由设计勘测单位补定。对承包人提交的施工测量报验单及测量资料要进行复核测量。检查验收合格的，及时给予书面认可；发现有差错，应及时通知承包人重测，合格后再予以书面认可。监理工程师应对承包人所做的加密控制点、辅助基线、临时水准点和施工放样的测量工作，进行现场监督、检查、复核并认可。3、质量标准、检测频率与方法水准线闭合差：质量标准：高程控制视线长在5080m，水准测量闭合差为12(mm)（L为水准线长度km）。 检测频率：沿路线往返各一次。检测方法：用水准仪具测量。方位角闭合差：质量标准：允许偏差为40。n为测站数，单位为（）。检测频率：1个测回。检测方法：用DJ6级经纬仪。道路中心线桩恢复：质量标准：桩距在直线段宜为15-20m；曲线地段为10 m。平、竖曲线起止点和地形变化点必须加桩。检测频率：丈量不少于2次。检测方法：用钢尺量。道路横断面：质量标准：直线段为路中心线垂直方向；由线段为垂直于所测点的切线方向，其宽度不得小于设计图纸的规定。检测频率：沿路线长度方向，每100m抽测1处。检测方法：用钢尺量。五、工程物资进场质量监理1、材料进场报验程序承包单位报送材料供货单位资质承包单位另选 承包单位、监理单位到厂实地考察 不合格监理工程师审核承包单位填写工程物资进场报验表见证取样检验监理工程师审核 退场不合格 合格 承包单位使用 （2）、监理工作要点供货方进行资质审查审查文件及审查内容：A、营业执照、法人、经营范围、有效期限、年检登记情况B、税务登记证、有效期限、年检登记情况C、企业代码证、有效期限、年检记录D、资质证书、批准机关、资质等级、年审登记E、产品检验报告、检验项目内容、检验单位的资质、检验报告的有效期F、产品合格证书G、产品物理力学性能指标的质量证明文件H、产品质量认证文件（对主要建筑材料）I、安全生产许可证（建设部文件要求的）对供货厂实地考察实地考察内容：考察的主要内容包括：生产规模、工艺水平、使用原材料的质量，质量管理及质量自控能力，产品质量检验。物资进场报验程序：A、对每检验批材料进场前施工单位填写“工程物资进场报验表A4”，附 材料生产厂家的质量证明文件和施工单位复验结果。B、监理工程师审查报验单并对进场材料现场外观检查和抽样试验检测。C、对主要材料如钢材、水泥等监理工程师要现场见证取样进行复检。D、经检验合格材料允许在工程上使用，不合格材料补充相关资料或退场（3）市政工程用主要材料及必验项目内容 序号材料名称必试项目验收批划分及取样数量1普通热轧钢筋拉伸试验（s、b）弯曲试验每一验收批（同一炉号、同一规格）取一组试件，（拉伸弯曲各2根），见证取样2水泥安定性、凝结时间，抗压、抗折强度每一验收批不同部位取样均匀拌合，见证取样3内燃砖抗压强度、抗折强度每验收批不少于1组（6块）4砂筛分析、含泥量、泥块含量每验收批取样1组5卵石、砾石筛分析、含泥量、泥块含量每验收批取样1组6商品砼及普通砼稠度、抗压强度同一配合比、每批或每一工作合班留标准养护试块不得少于1组（3块）7砌筑砂浆稠度、抗压强度每一批同一砂浆强度等级，留标准养护试块不得少于1组（6块）8路基土（填土）含水量、击实试验、压实度每批质量相同的土，应检验13次9石灰粉煤灰砂砾混合料最大干密度和最佳含水量试验7d无侧限抗压强度试验。28d抗压强度试验。含灰量试验每拌合作业段不得少于1处或2000m1组，每组不得小于6个。见证取样10热拌沥青混合料出厂温度铺设温度碾压温度油石比马歇尔试验压实度1次/车1次/车随时12次/日12次/日每2000m检查1次见证取样11混凝土路面砖力学性能每一验收批随机抽查5块试件12钢筋砼排水管外观质量、尺寸内水压力和外压荷载每验收批抽取10根每验收批取2根，一根检验内水压力，另一根检验外压破坏荷载13PVCU塑料排水管外观质量；尺寸每验收批抽样10根14铸铁井盖及井圈（复合树脂，钢筋砼）外观质量，尺寸外压荷载每验收批抽取10根必要时15路缘石，平石（砼、花岗岩）外观质量，尺寸每验收批抽取10块16PE给水管17HDPE高密度双壁缠绕管六、道路施工质量监理（一）路基1、 路基土方（1）、主控项目：路基土方压实度必须符合下表要求路基土方压实度（重型击实标准） 序号项 目压实度（）检查频率检查方法范围点数1路床以下深度（cm）填方080快速路和主干路951000m每层一组（三组）用环刀法或灌砂法检查次干路93支路93280150快速路和主干路93次干路90支路903150快速路和主干路90次干路90支路904挖方030快速路和主干路95次干路93支路90填土应区分不同土质按规定厚度分层进行回填，填土经碾压展开，夯实后不得有翻浆，弹簧现象。填土中不得含有淤泥，腐殖土及有机物等杂物。房渣土应严格控制使用，遇有特殊情况需经有关技术部门签定后方可使用。路基土方允许偏差应符合下表规定。路基土方允许偏差表 序号项目规定直线允许偏差检查频率检查方法范围点数1中线线位30mm200m4用经纬仪测量2宽度不小于设计规定+B40 m1用钢尺量2、路床（1）、主控项目：路床的压实度路床的中线高程路床的弯沉值上述各项指标值符合下表规定路床主控项目允许偏差表序号项目规定值或允许偏差检查频率检验方法土路床石床路范围点数1压实度（深度030cm）快速路和主干路重型击实951000m3用环刀法或灌砂法检查次干路轻型击实98重型击实93支路轻型击实95重型击实932中线高程15mm15mm20m1用水准仪测量3弯沉值符合设计要求用贝克曼梁或自动弯沉仪测量（2）、一般项目：路床不得有翻浆、弹簧、起伏、波浪、积水等现象。重型击实标准用12t以上压路基碾压后，轨迹深度不得大于5mm。3、路肩（1）、主控项目：路肩压实度符合下表规定路肩主控项目允许偏差表序号项目规定值检查频率检验方法范围点数1压实度（）90（重型击实）40m2用环刀法或灌砂法每侧计一点（2）、一般项目：路肩应直顺，表面应平整，不得有裂缝及阻水现象。路肩允许偏差符合下表规定路肩允许偏差表序号项目稳定值或允许偏差表检查频率检验方法范围点数1宽度不小于设计规定40m1用钢尺量2横坡140m1用水准仪测量注：（1）硬度路肩应补充相应检查项目（2）“宽度”为压实削坡后的坡度4、土质边坡一般项目：边坡应平整、坚实、稳定、不得贴坡。边坡上口线应整齐、直顺、沟底应平整，边坡排水应畅通。砌筑砂浆强度应符合设计规定。质边沟、边坡允许偏差符合下表规定。土质边沟、边坡允许偏差表 序号项目规定值或允许偏差检查频率检验方法边沟边坡范围点数1坡度不陡于设计规定不陡于设计规定20m1用坡度尺量2沟底高程30mm020m2用水准仪测量每侧计一点3沟底宽0+30mm20m2用钢尺量每侧计一点4砌筑平整度10mm10mm20m2用3m直尺和塞尺连续量取两尺取最大值5、路基监理工作要点：路基施工应对道路的高程，平面控制测量，施工测量放线校核无误后开始。雨季施工时路基两侧应挖排水沟，以排出地表水，排水沟的断面及纵坡应确保排水通畅，施工期路基不得积水浸泡。路基填方施工要将原地面积水排干，清除表层40厘米范围的淤泥、腐殖土、种植土，清除草皮、树根后平整、碾压，压实度达到设计规定后，开始填筑上层土。透水土和不透水土不能在同一层混填，应单独分层填筑。不透水土填在下层并且作不小于4的横坡。透水土填在上层，并且完全覆盖不透水土。淤泥，含水量大的土壤，腐殖层、垃圾等不得使用。建筑碴土要根据施工条件需要时经设计同意后使用。路基填土应水平分层填筑，填筑宽度应包括路肩边坡清坡在内的宽度，采用振动压路基（10t 12t）碾压时每层的虚铺厚度小于40cm，用12t15t 压路机碾压时每层虚铺厚度小于30cm，反复碾压，取样作压实度检测，检查轨迹深度，严格控制填土压实度。填土施工要经常检查填土的含水率，含水率大要适当晾晒，含水率小达不到最佳含水量要适当浇水。路基范围内有管道沟槽时，管顶以上50cm范围内不得用压路机压实，管道沟槽回填土的压实度应符合路基压实度标准。路基成型后要进行路面的中线，宽度、横向坡度、弯沉值检验。冬期施工要编制冬季施工技术方案，冬季施工技术措施符合技术规程要求。（二）基层1、砂垫层（1）主控项目砂垫层的材料质量应符合设计要求。检查数量：按不同材料进场批次，每批检查一次。检查方法：查检验报告。砂垫层的压实度应大于等于90%。检查数量：每1000m2、每压实层抽检3点。检查方法：灌砂法。（2）一般项目砂垫层允许偏差如下表：项目允许偏差（mm）检验频率检验方法范围（m）点数宽度不小于设计规定50cm401用钢尺量厚度不小于设计规定200路宽（m）1562、基层与底层（1）水泥稳定碎石（砾石）底基层和基层质量监理工作流程图施工放线测量监理跟踪检查1、 检查高程、宽度及位置尺寸2、 合格后给予签认检查配比与设计是否相符料进工地施工单位自检，监理旁站1、检查摊铺厚度、宽度2、测定含水量进行摊铺监理旁站1、 按稳定频率随机抽检2、 控制纵坡与路拱度施工单位自检1、 控制最佳含水量2、 检测压实度进行碾压监理旁站1、 按规定频率随机抽检2、 检查压实度监理旁站3、 监测外型压实度及外形验收检验监、施双方选位置、施方自检自检合格填写质检报告单按规定频率随机抽样抽检监理工程师返工审查结果不合格合格总监理工程师签认中间 交工证书（2）水泥稳定级配碎石基层和底基层主控项目： 碎石及级配砾石材料应符合下列要求：轧制碎石的材料可为各种类型的岩石、砾石。轧制碎石的砾石粒径应为碎石最大粒径的3倍以上，碎石中不应有粘土块、植物根叶、腐殖质等有害物质。碎石中针片状颗粒的总含量不应超过20%。碎石颗粒范围和技术指标应符合下表规定：项目通过质量百分率（%）基层底基层检验方法筛孔尺寸（mm）37.585100查检验报告31.5100液限（%）2828塑性指数99压碎值30%35%压实度97%95%每1000m2抽检1点，方法灌砂法或灌水法。弯沉值不应大于设计规定。检查数量：设计规定时每车道、每20m测1点。检验方法：弯沉仪监测。（3）一般项目：外观质量：表面应平整、坚实，无推移、松散、浮石现象。检查数量：全数检查。检查方法：观察。水泥级配碎石及碎砾石基层和底基层的偏差如下表：项目允许偏差检验频率检验方法范围点数中线偏位（mm）20100m1用经纬仪测量纵段高程（mm）基层1520m1用水准仪测量底基层20平整度（mm）基层10底基层1520m路宽（m）91用3m直尺和塞尺连接量两尺取较小值9152153宽度（mm）不小于设计规定+B40m1用钢尺量测横坡0.3%且不反坡20m路宽（m）92用水准仪测量9154166厚度（mm）碎石+20 -101000m21用钢尺量测（4）监理工作要点水泥稳定级配碎石基层、底基层施工要编制施工方案，监理工程师批准后才能开工。基层、底基层摊铺施工，监理要旁站检查，发现问题及时纠正，并认真做旁站记录。检查拌合场的质保书和试验报告，并实地考察，对拌合场提供的混合料进行抽检（强度、最大干密度和最佳含水量）。对现场配置的机械设备进行检查，检查是否符合施工单位方案和技术规范的要求，是否满足施工的需要。检查试验阶段的准备情况，审批试验阶段的开工报告和已完试验段的工作总结。对每天进场混合料进行含水量、拌合均匀度的检查。拌合好的料在拌合场和工地堆放时间不超过2d。当压实厚度不小于25cm时应分层施工，并上下2层粘结良好。摊铺中一次整平避免离析，严禁在已碾压成型的水泥稳定层上增加找补层。碾压完成及时检查平整度、厚度、纵段高程、横坡、强度，并进行外观检查，不合格的要及时返工。碾压完成后即应开始保湿养护，表面必须保持湿润，养护期至少7d，养护期间断行交通。（三）、沥青混凝土路面（1）热拌沥青混凝土面层监理工作流程图查验断面高程监理工程师合格批准签认填写质量检验报监理签认验收，监、施双方选位，双方检查弯沉、压实度检测旁站监理进行碾压整形监理旁站进行摊铺监理旁站控制标准温度，不合格拒绝卸料，检查外观质量监测车上混合料温度现场监理人员按规定频率查摊铺厚度、宽度，监测平整度、坡度、路拱，检查样桩、挡板，混合料要现场取样。按规定频率随机抽样监测碾压温度和平整按规定频率随机抽样检测弯沉、压实度验收前，施工单位自检合格，并报相关资料及实验资料检查外观与平面交接部分，检查平整度，路拱按规定频率随机抽验是否复验监理工程师视需要确定返工审核结果不合格合格签认中间交工证书总监理工程师（2）、主控项目：沥青混凝土路面压实度符合下表要求沥青混凝土路面厚度应符合设计和下表要求沥青混凝土路面的弯沉值应符合设计要求和下表要求 沥青混凝土路面主控项目允许偏差表 序号项目规定值或允许偏差检查频率检验方法范围点数1压实度951000m1查试验记录2厚度5mm+10mm1000m1用钢尺量3弯沉值符合设计要求20m每车道20m测1点弯沉仪测（3）、一般项目：表面应平整、坚实，不得有脱落，掉渣、裂缝、推挤、烂边、粗细粒集中、油斑等现象。用12t以上压路机碾压后，不得有明显轨迹。施工接缝应紧密，平顺，烫缝不应枯焦。面层与路缘石、平石其它构筑物应接顺，不得污染其它构筑物，不得有积水现象。沥青混凝土路面质量允许偏差符合下表规定。沥青混凝土路面允许偏差表序号项目规定值或允许偏差检查频率检验方法范围点数1抗滑摩擦系数符合设计要求200m1摆式仪全线连续横向力系数车构造深度符合设计要求200m12平整度1.8mm100m路宽（m）1533mm20 m路宽（m）1533宽度不小于设计值40m1测距仪或用钢尺量4中线高程10mm20m1用水准仪测量5中线线位20mm200m4用经纬仪测量6横断高程10mm且横坡差不大于0.320m路宽（m）92用水准仪测量915491567井框与路面高差5mm每座4十字法用塞尺量最大值注：（1）测平仪为全线每车道连续检测每100m计算标准差；无测平仪时可采用3m直尺检测；表中检验频率点数为测线数；（2）表中第1、2项也可采用自动检测设备进行检测；（3）基层表面应按设计规定用量撒泼透层油、粘层油；（4）改性沥青混凝土路面可采用此表进行检验。（4）、监理工作要点：热拌沥青混合料面层施工要编制施工方案，监理工程师批准后开工。热拌沥青混合料面层施工时，监理要坚持旁站检查，发现问题及时纠正。沥青混合料配合比要符合设计要求，原材料要符合要求，配合比要经有相应资质的试验室试验确定资料要报验批准。沥青混凝土拌合厂要经业主、监理单位考察后确定，拌合厂的产品要出具合格证。沥青混凝土混合料，应拌制均匀，配合比准确，温度适当，过火料和花料不得使用。沥青混凝土的拌合，运输、摊铺、碾压各阶段温度控制符合下表要求。沥青混凝土混合料的控制温度表 温度材料出厂温度运至工地摊铺碾压开放交通石油沥青160140（170160）不低于150130（150）不低于 150120（160130）不低于12070（13090）不高于5045改性石油沥青据改性沥青混凝土品种确定注：1、（ ）内为冬期使用2、摊铺与碾压温度供应在试验室中取得可靠的参数。在基层上铺沥青混凝土前应撒透层油，透层油上面撒石屑，透层油应均匀、无剥落；沥青混凝土之间喷洒粘油层；封层油层与粒料洒布均匀不应有松散、裂缝、油丁、波浪、花白、漏洒、堆积、污染等现象。沥青混凝土必须采用机械摊铺施工，摊铺作业要连续进行，接茬处要直茬热接，摊铺厚度要经试验确定。运至现场的混合料要进行外观质量检查，拌合要均匀，不得有不均匀的花白石子，离析过火焦红，不符合要求时停用。运至现场的混合料要进行温度检测，不符合要求时停用。当沥青混合料摊铺 一段后，应及时测温。温度符合时开始碾压。应采用12t振动式压路机碾压，碾压至无明显轮迹，密实度达到质量要求。碾压过程中混合料表面不允许发生裂纹和移动现象，发现时应停止碾压，及时调整碾压温度和压路机碾压速度。碾压时要严格控制碾压速度，碾压速度宜控制在2535m/min。降雨或基层潮湿时，不得进行摊铺施工作业，未成活及遭雨淋的沥青混凝土全部刨除，更换新料。冬施期间沥青混凝土运至工地的温度不能低于150C碾压温度不应低于90C，且应随铺随压。沥青混凝土摊铺施工时监理工程师现场见证取样做马歇尔稳定度检验，钻芯取样检验压实度和厚度。（四）、 路缘石、平石（1）、一般项目：路缘石、平石应稳固，并应做到线条平直，曲线圆润、表面洁净不被污染，路缘石的勾缝应严密，平石不得阻水。路缘石背后回填土应密实；如背后回填混凝土，其配合比应符合要求。路缘石、平石的规格模式，几何尺寸，物理力学性能应符合设计要求。路缘石、平石允许偏差符合下表规定。路缘石、平石允许偏差表序号项目允许偏差（mm）检验频率检验方法范围点数1直顺数10100m1拉20m小线量取最大值2相邻块高差320m1用塞尺量取最大值3缝宽320m1用钢尺量取最大值4顶面高程1020m1用水准仪测量5外露尺寸1020m1用钢尺量取最大值6混凝土抗压强度符合设计要求2000块/每批5块/每批现场用回弹法检测注：路缘石、平石材质分为混凝土或天然石材（2）、监理工作要点：对进场材料质量进行检查，破损、掉角、颜色不符合要求不允许使用。取样做抗压、抗折强度试验，达不到要求的不允许使用。路缘石的背后一定要混凝土固定，其厚度、宽度要符合要求。（五）、 路面砖人行道（1）、主控项目：路床和基层的压实度应满足下表规定。路面砖、人行道主控项目允许偏差表序号项目规定值检验频率检验方法范围点数1压实度路床93100m2用环刀法或灌砂法检验基层952路面砖抗压强度符合设计要求每批1组抗压、抗折力学试验检测抗折强度注：本表中的实度采用轻型击实标准；水泥砂浆强度应符合设计要求。 路面砖的规格、型式、几何尺寸、物理力学性能符合设计要求。（2）、一般项目：铺砌应平整、稳定，灌缝应饱满，不得有翘动现象。人行道与其它构筑物应接顺，不得有积水现象。路面砖人行道允许偏差符合下表规定。路面砖、人行道允许偏差表 序号项目规定值或允许偏差检验频率检验方法范围点数1平整度5mm20m1用3m直尺和塞尺连续量取两尺取最大值2宽度不小于设计值40m1用钢尺量3相邻块高差2mm20m1用塞尺量取最大值4横坡0.520m1用水准仪测量5纵缝直顺度10mm40m1拉20m小线量取最大值6横缝直顺度10mm20m1沿路宽拉小线量取最大值7缝宽大方砖3mm20m1用钢尺量取最大值小方砖2mm20m1用钢尺量取最大值8井框与路面高差3mm每座4十字法 用塞尺量最大值注：独立人行道应增加检验高程指标，允许偏差为10mm。（3）、监理工作重点：对进场材料进行检验、破损、掉角、颜色不符合要求的不允许使用。取样做抗压、抗折强度试验，达不到要求的 不允许使用。 砖前对基层或垫层的处理符合设计要求。七、给排水工程质量监理1、测量放线（1）、监理要点：监理工程师对施工单位的测量放线要进行旁站，进行以下内容的复核性检查。核测临时水准点闭合差和方位角闭合差是否在允许范围内；检测管道中心控制点，中心桩，要求施工单位在管道的起点、终点，平面折点，竖向折点及直线段控制点埋设中心桩，桩顶要钉中心钉；要求施工单位在放线时埋设坡度板并检查坡度板位置和高程是否准确，是否与水准点闭合；检查接入原有管道的高程；检查挖槽边线、堆土界线，排水措施是否完善。2、沟槽开挖（1）、主控项目：原状地基不得扰动、受水浸泡或受冻；地基承载力应满足设计要求；经过处理的基底承载力或密实度符合设计和技术规程要求。（2）、一般项目沟槽开挖允许偏差应符合下表规定 沟槽允许偏差表序号项目允许偏差（mm）检查频率检查方法范围点数1槽底高程20两#间3用水准仪具量测2槽底中线每测宽度不少于规定两#间6挂中心线用尺量每侧计3点（3）、监理工作要点：沟槽开挖严禁扰动槽底土壤，不允许超挖，机械开挖时要予留不小于10厘米土层，由人工清挖，槽底局部超挖要按设计、施工单位的处理措施或施工技术规程进行处理。沟槽开挖如果地下水位较高，应进行降水保证沟槽不受浸泡。监理工程师要审核施工方案中沟槽支护方案，并依据设计、施工技术规程要求和施工单位的支侧护方案旁站检查支护施工作业，对不符合要求和违章作业责令其改正。沟槽位于软土或杂填土地段一般需要做基底处理，施工过程监理工程师要按设计图纸规定进行隐蔽工程检查，处理后的基底的承载力或密实度达到设计规定。沟槽两测一般不允许大量堆土，根据施工环境和施工需要允许堆土时，堆土距槽边不得小于1米，应根据下管及运输的要求，确定沟槽两侧的堆土量与堆土方式。在雨季施工要求施工单位制定施工排水措施检查沟槽两侧临时排水沟是否满足排水需要。冬天施工槽底需要有保温措施，槽底不能受冻。监理工程师巡检查时，要检查安全施工，在检查支护、排水施工同时检查机械作业，作业范围内电力线路高度、道路、车辆，施工现场警示，围护设置等。3、管道基础监理要点、原状地基承载力符合设计要求。、基础的做法应符合设计要求。、复核高程样板的标高。严格验收。A、原状地基、砂、石基础与管道外壁间接触均匀，无
