建筑深基坑工程施工安全技术规范(JGJ311)讲解.ppt

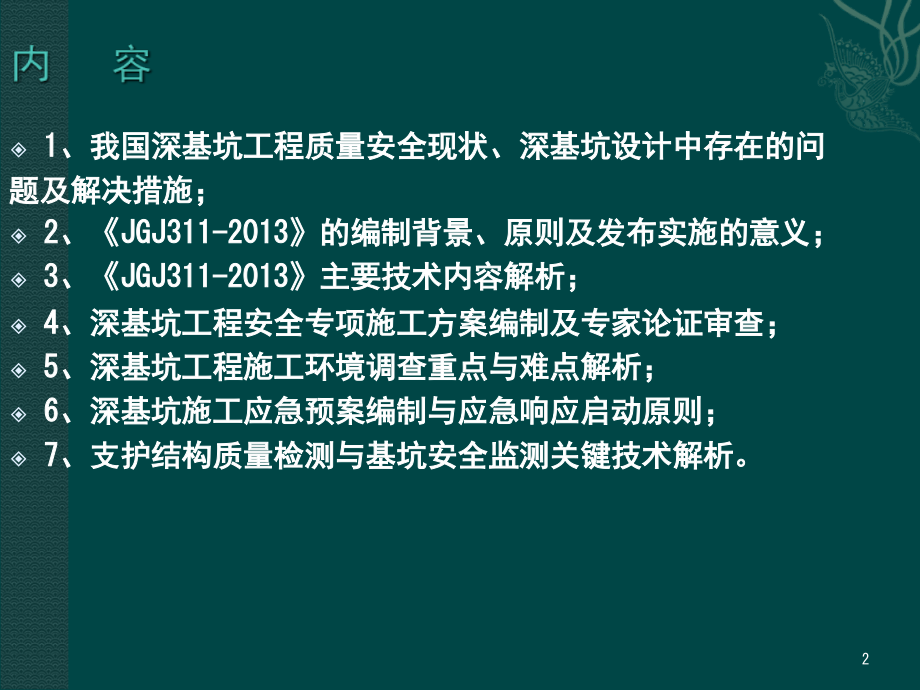

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,建筑深基坑工程施工安全技术规范,（,JGJ311-2013,）,1,内 容,1、我国深基坑工程质量安全现状、深基坑设计中存在的问,题及解决措施；,2、JGJ311-2013的编制背景、原则及发布实施的意义；,3、JGJ311-2013主要技术内容解析；,4、深基坑工程安全专项施工方案编制及专家论证审查；,5、深基坑工程施工环境调查重点与难点解析；,6、深基坑施工应急预案编制与应急响应启动原则；,7、支护结构质量检测与基坑安全监测关键技术解析。,2,1.我国深基坑工程质量安全现状、深基坑工程中存在的问题及解决措施,3,深基坑工程发展阶段,在我国，深基坑工程是最近,20,多年中迅速发展起来的一个领域。,以前的几十年中，由于建筑物的高度不高，基础的埋置深度很浅，很少用地下室，基坑的开挖一般仅作为施工单位的施工措施，最多用钢板桩解决问题，没有专门的设计，也并没有引起工程界太多的关注。,20,多年来，由于高层建筑、地下空间的发展，深基坑工程的规模之大、深度之深，成为岩土工程中事故最为频繁的领域，给岩土工程界提出了许多技术难题。,因此也是岩土工程中发展最为活跃的领域之一，成为岩土工程的技术热点和难点。,4,深基坑工程发展阶段,按照发展的过程，二十多年来我国的深基坑工程大致经历了三个阶段：,20,世纪的,80,年代,20,世纪的,90,年代,21,世纪的,10,余年,5,深基坑工程发展,深基坑工程施工与相邻环境的相互影响更趋严峻。,一些城市里又出现了新一波的深基坑工程事故。,一些过去犯过的错误，一再地出现。,出现了第二波的基坑工程规范的修订与编制。,新的设计、施工方法得到了推广应用。,逆作法施工、支护结构与主体结构相结合的设计方法在更多的工程中推广应用。,在我国（包括台北和香港）采用支护结构与主体结构相结合并用逆作法施工的深基坑工程已达101项。,6,深基坑工程难点与热点,技术难点：,1.,土力学的强度、变形、渗透三大课题全部都出现；,2.,施工因素的影响既巨大而又具有非常的不确定性；,3.,各种破坏模式相互交叉，互为因果，设计计算模式的不清晰性；,7,深基坑工程难点与热点,热点：,1.事故的频率高，灾害的涉及面宽，对社会的影响非常大，引起政府和社会的高度关注；,2.工程费用占造价的比例高，业主对基坑工程的压价，方案不合理和安全度过低是高事故率的潜在因素；,3.,施工方过度追求高速度和低成本是高事故率的直接引发因素。,8,设计思想的更新,深基坑工程的设计是一个相对独立的设计项目或设计阶段；,深基坑工程设计包括方案设计和施工图设计两个阶段，方案设计阶段的工作是决定性的环节。基坑工程设计的条件很大程度上取决于施工，基坑工程设计与施工组织设计的关系异常密切，在方案设计时必须统一考虑；,深基坑工程设计不仅要满足地下室施工空间和安全的要求，而更重要的是必须满足保护环境的要求；,9,设计思想的更新,深基坑工程设计应满足强度和变形两种极限状态，在许多情况下，由于环境条件的限制，满足变形控制的要求比满足强度和稳定性的要求更为严格，基坑工程的成败经常取决于变形控制。,地下水是控制基坑工程性状的重要条件，水压力占作用于围护结构侧向压力的重要部分，地下水的动水压力和渗透破坏常常是基坑工程失效的主要原因，地下水影响是基坑工程设计中不确定性最大、控制最困难的问题。,10,施工技术的进步,这里讲的是综合性的施工技术，施工技术的进步带动设计、检测等方法的进步。,逆作法,冻结法,SMW,工法,复合土钉墙,11,设计方法的进步,深基坑工程数值计算方法的发展,作用于柔性结构上的土压力实际上是结构与土共同作用的响应，采用有限元方法在原理上可以解决这类问题的计算，在实现中还有各种困难需要进一步去解决，,20,多年来深基坑工程的数值解计算方法得到了长足的进步。,12,设计方法的进步,计算软件及商品化开发研究,深基坑工程的设计计算的内容和要求日益提高，已经必须依靠计算机才能实现深基坑工程设计的计算工作要求。于是，计算程序的开发研究有了很大的发展，形成了一些商业化的计算软件。,但计算软件只能作为一种工具和手段，正确的方法应当是计算加工程判断。不能盲目地依赖计算软件。,13,基坑工程事故主要原因,建设单位管理问题,基坑工程勘察问题,基坑工程设计问题,基坑工程施工问题,基坑工程监理问题,14,基坑工程事故主要原因,建设单位管理问题,1.无设计，无组织、无规划进行工程项目；,2.任意发包给无资质设计或施工单位；,3.发包无限压价；,4.无施工许可证；,5.轻信对某种支护结构宣传，导致采用的支护,结构不适用；,6.为了节省投资，随意变更设计。,15,1.7,基坑工程事故主要原因,基坑工程勘察问题,1.套用附近建筑物以往勘察资料，土压力计算失真；,2.勘察深度不够，只给出持力层土层情况；,3.忽视水文地质勘察。如以上层滞水对待承压水，对承压水,顶板、水头大小及土层渗透系数等不进行专门试验；,4.勘察数据处理失误，所提土的强度指标数值偏大；,5.勘察点布置太少，没查明场地内局部地层软弱土。,16,1.7,基坑工程事故主要原因,基坑工程设计问题,1.无证设计、超越设计、私人设计，导致设计质量低劣。,2.盲目设计,：（1,）无地质资料设计，导致荷载算小，抗力算大，地下,水 控制不力；（2）对周边环境调查不够，荷载估计不足，给施工留,下隐 患；（3）对所涉及的相关知识掌握不够。,3.支护方案缺乏论证。如方案本身问题、土钉长度、插入深度、结构强,度与刚度、锚杆长度等。,4.设计荷载取值不当。当支护结构实际受的主动土压力大于设计计算值,时支护结构产生较大的变形，如图。（1）雨季、地下管道渗漏等,会使土体含水量的增加，c、值降低，使主动土压力和变形增大，,甚至 破坏。（2）为了节约，过大折减主动土压力，导致支护结构抗,力不足。（3）漏算地面荷载。,17,1.7,基坑工程事故主要原因,土压力变化导致支护结构变形增大,18,基坑工程事故主要原因,基坑工程设计问题,土体强度指标的选择失真,如果土体强度指标的选择不能代表实际情况，则 基坑支护设计计算再精确也是徒劳。在基坑稳定分析中，宜采用有效应力法，其土体的强度指标可由三轴试验取得，在基坑稳定计算中，有效压力法较总应力法合理，水工分算优于水土合算。实际工作中，一些设计人员不管在什么条件下，选用土体的同样强度指际，都用总应力法，使得计算结果与实际情况出入较大，造成基坑工程事故。,19,基坑工程事故主要原因,基坑工程设计问题,治理水的措施不力。,（1）基坑周围土体流失（无止水帷幕）（2）降水引起地表不均匀沉降,（3）有挤土效应的基础（静压桩、CFG等）施工时，产生超静孔隙水压力情况。,20,基坑工程事故主要原因,基坑工程设计问题,支撑结构设计失误,（1）基坑平面尺寸较大，采用钢支撑，杆件压曲变形，使支护结构产生较大变形；,（2）头道支撑位置过低，使土护结构顶部位栘过大。,（3）支撑水平间距过疏，使支撑杆件产生过大的弯曲变形。,（4）挡土结构入土深度或承载力不足，坑底上体隆起或挡土支护结构较大沉降，支撑系统产生附加应力，对其稳定性不利。,（5）设计未考虑温度变化引起支撑附加应力（有时可达20%左右）。,（6）将中间支柱设在承截力较差的土层中，造成中间支柱下沉较大，支护体系产生较大变形；,（7）钢筋混凝土中间柱配筋少，刚度小，使中间柱压曲破坏。,（8）支撑系统的联接考虑不周，整个支撑系统失稳。,21,基坑工程事故主要原因,基坑工程设计问题,锚固结构设计失误,（1）锚杆位置过低时，设计承载力不足导致支护结构抗力不足，引起支护结构大变形。,（2）锚杆长度不足，不能抵挡基坑的整体滑移。,（3）台座附属部件（腰梁、圈梁）强度和刚度不足，基坑开挖后上述部件变形过大而破坏，影响基坑边坡稳定；,（4）挡土结构入土深度不足，锚杆不起什用，造成整个挡土支护结构过大变形而破坏。,（5）仅按1m水平间距范围内的土压力来计算锚杆拉力，使锚杆抗拔力不足。,（6）挡土桩与锚杆设计不匹配。例如土压力不大，护坡桩桩身抗弯钢筋不足，此时若锚杆的张拉锁定力大于土压力作用所需的拉力值，则尚需一定的被动反力来平衡锁定力的富余值，因而产生超载的弯距值，致使桩的安全度减小，甚至导致桩的破坏。,22,基坑工程事故主要原因,基坑工程施工问题,1.施工质量差,（1）止水帷幕缺损；,（2）护坡桩桩身强度不足，或护坡桩纵向钢筋位置布错；,（3）地下连续强钢筋不连续，墙体质量缺陷；,（4）锚杆、土钉长度、倾角达不到设计要求，注浆质量差；,（5）支撑杆件位置精确度差，受力后杆件弯曲，产生附加弯距；,（6）内支撑或锚杆预应力施加过小或过大。,2.不重视信息化施工,（1）无施工监测，或不合理削减监测内容，使监测数据不全面，无法综合判断，造成事故；,（2）对监测数据分析不够，如只顾及位移大小，忽视位移变化速率；,（3）报警标准不正确，或报警不及时，错过抢险机会。,23,基坑围护工程的特点,1.,外力的不确定性,。作用在支护结构上的外力汪汪随着环境条件、施工方法和施工步骤等因素的变化而改变。,2.,变形的不确定性,。变性控制是支护结构设廾的关键，但影响变形的因素很多。围护墙体的刚度、支撑(或锚杆）体系的布置和构件的截面特性、地基土的性质、地下水的变化、潜蚀和管涌以及施上质量和现场管理水平等等都是产生变形的原因。,3.,土性的不确定性,。地基土的非均质性（成层），地基土的性质还随施工过程或环境而变化，地基土对结构的作用或提供的抗力也随之而变化；,4.,一些偶然变化所引超载的不确定因素,。事先没有掌握酌地下障碍物或地下管线的发现，以及周围环境的改变等因素都会基坑工程的正常施工和使用；,24,2.规范的编制背景、原则及实施的意义,随着城市化进程的逐步推进、城市建设快速发展，地下空间资源利用越来越受到重视，各类建筑物的地下部分所占空间越来越大，埋置深度越来越深，深度20m左右的基坑已属常见，国内基坑最大深度已超过40m。基坑工程向更大、更深、条件更加复杂的方向发展，带来了更多的基坑工程安全与周边环境保护问题。基坑工程的安全技术至关重要，极需规范。,位于中心城区的大部分深基坑工程，基坑周边地面建（构）筑物较多，常存在历史保护建筑或老式居民住宅，基坑周边地下市政设施、管线密布，有的基坑紧邻地铁、隧道。基坑周边环境安全与基坑工程安全具有同等重要性。为保证深基坑及周边环境安全，要求对涉及深基坑工程的现场勘查与环境调查、施工组织设计、现场施工、安全监测、周边保护环境、基坑的使用与维护等各个方面的安全技术作出规定，以适应当前建筑深基坑工程施工安全的需要。,25,3 规范主要技术内容解析,1,总则,2,术语,3,基本规定,4,施工环境调查,5,施工安全专项方案,6,支护结构施工,7,地下水与地表水控制,8,土石方开挖,9,特殊性土基坑工程,10,检查与监测,11,基坑安全使用与维护,本规范用词说明,引用标准名录,26,1,总则,2,术语,3,基本规定,4,施工环境调查,4.1,一般规定,4.2,现场勘查及环境调查要求,4.3,现场勘查与环境调查报告,5,施工安全专项方案,5.1,一般规定,5.2,安全专项方案编制,5.3,危险源分析,5.4,应急预案,5.5,应急响应,5.6,安全技术交底,6,支护结构施工,6.1,一般规定,6.2,土钉墙支护,6.3,重力式水泥土墙,6.4,地下连续墙,6.5,灌注桩排桩围护墙,6.6,板桩围护墙,6.7,型钢水泥土搅拌墙,6.8,沉井,6.9,内支撑,6.10,土层锚杆,6.11,逆作法,6.12,坑内土体加固,目 次,27,7,地下水与地表水控制,7.1,一般规定,7.2,排水与降水,7.3,截水帷幕,7.4,回灌,7.5,环境影响预测与预防,8,土石方开挖,8.1,一般规定,8.2,无内支撑的基坑开挖,8.3,有内支撑的基坑开挖,8.4,土石方开挖与爆破,9,特殊性土基坑工程,9.1,一般规定,9.2,膨胀岩土基坑工程,9.3,受冻融影响的基坑工程,9.4,软土基坑工程,10,检查与监测,10.1,一般规定,10.2,检 查,10.3,施工监测,11,基坑安全使用与维护,11.1,一般规定,11.2,使用安全,11.3,维护安全,本规范用词说明,引用标准名录,目 次,28,规范主要技术内容解析,1 总则,1.0.1 为了在建筑深基坑工程的施工、使用与维护中保障基坑工程安全，做到技术先进、保护环境，制定本规范。,1.0.2 本规范适用于开挖深度大于或等于5m的建筑深基坑工程的安全施工、安全使用与维护管理。,1.0.3 建筑深基坑工程施工应根据深基坑工程地质条件、水文地质条件、周边环境保护要求、支护结构类型及使用年限、施工季节等因素，注重地区经验、因地制宜、精心组织，确保安全。,1.0.4 建筑深基坑工程施工安全技术，除应符合本规范外，尚应符合国家现行有关标准的规定。,建筑地基基础设计规范、建筑地基基础工程施工质量验收规范、建筑基坑工程监测技术规范、建筑基坑支护技术规程、湿陷性黄土地区建筑基坑工程安全技术规程,。,29,规范主要技术内容解析,2,术语,2.0.1,建筑深基坑,deep foundation excavation,为进行建（构）筑物地下部分施工及地下设施、设备埋设，由地面向下开挖，深度大于或等于,5m,的空间。,2.0.2,基坑工程施工安全等级,construction safety rank of excavation,根据工程地基基础设计等级，结合基坑本体安全、工程桩基与地基施工安全、基坑侧壁土层与荷载条件、环境安全等因素综合确定的基坑工程安全标准。是基坑施工安全技术与管理的基本依据。,2.0.3,动态设计法,information based design,根据施工反馈的岩土条件和现场监测资料，对地质结论、设计参数及设计方案进行验证，并在设计条件有较大变化时，及时补充、修改原设计的设计方法。,30,规范主要技术内容解析,2,术语,2.0.4,信息施工法,information based construction,根据施工现场的地质情况和监测资料，对地质结论、设计参数进行验证，对施工安全性进行判断并及时调整施工方案的施工方法。,2.0.5,安全预警,safety alerting,在基坑工程施工中，通过状态监测，对可能引发安全事故的征兆所采取的预先警示及事前控制采取时机提示的技术措施。,2.0.6,应急预案,contingency plan,对基坑工程施工过程中可能发生的事故或灾害，为迅速、有序、有效地开展应急与救援行动、降低事故损失而预先制定的全面、具体的措施方案。,31,规范主要技术内容解析,2,术语,2.0.7,风险评估,risk assessment,对深基坑安全风险发生的可能性及其损害进行辨识、分析与评价的技术活动。,2.0.8,流土,soil flow,在渗流作用下，土体处于浮动或流动状态的现象。对黏土表现为较大土块的浮动，对无黏性土呈砂粒跳动和砂沸。,2.0.9,管涌,sand boiling,在渗流作用下，土体中的细颗粒在粗颗粒形成的孔隙中流失的现象。,2.0.10,盆式开挖,bermed excavation,基坑侧壁内侧预留土，挖除基坑其余土体后形成类似盆状的基坑，待支撑形成后再开挖基坑侧壁内侧预留土方的基坑开挖方式。,32,规范主要技术内容解析,2 术语,2.0.11 岛式开挖 island-style excavation,先开挖基坑周边土方，最后挖去中心土墩的开挖方式。施工中可以利用中心土墩作为临时结构的支点。,2.012 膨胀岩土 swelling soil and rock,在地质作用下形成的一种主要由亲水性强的黏土矿物组成的多裂隙并具有显著膨胀性的地质体。又叫胀缩土，是一种特殊土。,2.0.13 施工检查 construction checking,基坑工程施工过程中，对原材料质量、施工机械、施工工艺、施工参数等进行的控制工作。,2.0.14 施工监测 construction monitoring,基坑工程施工过程中，对基坑及周边环境实施的量测、监视、巡查、预警等工作。,2.0.15 特殊性土基坑工程 foundation excavation in special soil and rock,膨胀岩土中的基坑工程、受冻融影响的基坑工程及高灵敏度软土中的基坑工程等的统称。,33,规范主要技术内容解析,3 基本规定,3.0.1 建筑深基坑工程施工安全等级划分应根据现行国家标准建筑地基基础设计规范GB50007规定的地基基础设计等级，结合基坑本体安全、工程桩基与地基施工安全、基坑侧壁土层与荷载条件、环境安全等因素按表3.0.1规定确定。,建筑深基坑工程安全等级的划分涉及基坑变形控制指标要求、基坑监测方案评审要求、基坑工程安全风险分析与评估要求等，本规范充分考虑了现行国家标准建筑地基基础设计规范（GB50007）、建筑地基基础工程施工质量验收规范（GB50202），现行行业标准建筑基坑支护技术规程（JGJ120）等规范中有关,“,地基基础设计等级,”,、,“,支护结构安全等级,”,、,“,基坑变形控制等级,”,等划分原则和定义，考虑基坑施工安全的特点、重要性、安全技术要求等，将基坑安全等级划分为一级、二级两个等级。,34,规范主要技术内容解析,施工安,全等级,划分条件,一级,1,复杂地质条件及软土地区的二层及二层以上地下室的基坑工程,2,开挖深度大于,15m,的基坑工程,3,基坑支护结构与主体结构相结合的基坑工程,4,设计使用年限超过,2,年的基坑工程,5,侧壁为填土或软土，场地因开挖施工可能引起工程桩基发生倾斜、地基隆起变形等改变桩基、地铁隧道运营性能的工程,6,基坑侧壁受水浸透可能性大或基坑工程降水深度大于,6m,或降水对周边环境有较大影响的工程,7,地基施工对基坑侧壁土体状态及地基产生挤土效应较严重的工程,8,在基坑影响范围内存在较大交通荷载，或大于,35kPa,短期作用荷载工程,9,基坑周边环境条件复杂、对支护结构变形控制要求严格的工程,10,采用型钢水泥土墙支护方式、需要拔除型钢对基坑安全可能产生较大影响的基坑工程,11,采用逆作法上下同步施工的基坑工程,12,需要进行爆破施工的基坑工程,二级,除以上外的其他基坑工程,表,3.0.1,建筑深基坑工程施工安全等级,35,规范主要技术内容解析,3,基本规定,3.0.2,基坑工程施工前应具备下列资料：,1,基坑环境调查报告。报告需载明基坑周边市政管线现状及渗漏情况，邻近建（构）筑物基础形式、埋深、结构类型、使用状况；相邻区域内正在施工和使用的基坑工程情况；相邻建筑工程打桩振动及重载车辆通行情况等；,2,基坑支护及降水设计施工图。对施工安全等级为一级的基坑工程，施工图应载明基坑变形控制设计指标，明确基坑变形、周围保护建筑、相关管线变形报警值；,3,基坑工程施工组织设计。施工组织设计应将开挖影响范围内的塔吊荷载、临建荷载、临时边坡稳定性等纳入设计验算范围，施工安全等级为一级的基坑工程应编制施工安全专项方案；,4,基坑安全监测方案。,36,规范主要技术内容解析,1 建设单位应组织或委托相关单位进行基坑环境调查，查明基坑工程涉及的市政管线现状、特别是渗漏情况，邻近建筑物基础形式、埋深、结构类型、使用后的沉降、裂缝等状况及相邻区域内正在施工和使用的基坑工程情况等，以便设计单位和施工单位在设计文件、施工组织设计中制定合理有效的安全措施。环境调查质量事关基坑工程设计和施工安全。,2 明确了不同安全等级的基坑工程，在施工过程中对变形进行控制的指标要求。对基坑工程保证不出现正常使用极限状态、承载能力极限状态意义重大。需要强调的是这一规定显然与基坑工程的设计相关联。施工安全等级为二级的基坑工程可按现行国家标准建筑地基基础施工质量验收规范GB50202相应的规定要求执行。,3 施工安全专项方案是指在对施工过程及基坑工程使用与维护过程中可能出现的危险源进行分析、识别的基础上，制定相应的应急预案、应急响应、技术交底。施工安全专项方案的编制、演练等是确保基坑工程施工安全的主要文件。,4 基坑工程安全监测对于基坑工程安全的重要性众所周知，是信息施工法的保证。,37,3.0.3,基坑工程设计施工图必须按有关规定通过专家评审，基坑工程施工组织设计必须按有关规定通过专家论证；对施工安全等级为一级的基坑工程，应进行基坑安全监测方案的专家评审。,3.0.4,基坑施工过程中发现地质情况或环境条件与原地质报告、环境调查报告不相符合，或环境条件发生变化时，应暂停施工，及时会同相关设计、勘察单位经过补充勘察、设计验算或设计修改后方可恢复施工。对涉及方案选型等重大设计修改的基坑工程，应重新组织评审和论证。,38,规范主要技术内容解析,3 基本规定,3.0.5 在支护结构未达到设计强度前进行基坑开挖时，严禁在设计预计的滑（破）裂面范围内堆载；临时土石方的堆放应进行包括自身稳定性、邻近建筑物地基承载力、变形、稳定性和基坑稳定性验算。,基坑开挖时，存在支护结构未达到设计强度进行开挖的现象，比如土钉、复合土钉支护结构，一般允许支护锚杆体强度达到80%以上可以进行下一步开挖，工程实践表明，此时进行堆载，对支护结构承载力增长及变形均不利。为确保支护结构承载力及控制支护结构变形，在支护结构达到设计强度前，严禁在设计预计的滑裂面范围内堆载。,上海莲花河畔倒楼事件的教训表明，除按设计要求控制基坑滑裂面范围内堆载外，对需要进行临时土石方堆放的工程，必须进行包括自身稳定性、邻近建筑物地基稳定性、基坑稳定性的整体验算，稳定安全系数满足相关规范要求后才能确保基坑工程的安全。,39,09.06.27,莲花河畔景苑,40,41,09.06.27,莲花河畔景苑事故原因？,原勘察报告，经现场补充勘察和复核，符合规范要求；,原结构设计，经复核符合规范要求；,大楼所用,PHC,管桩，经检测质量符合规范要求。,压力太大，,自杀了,？,42,09.06.27,莲花河畔景苑事故原因？,房屋倾倒的主要原因是，紧贴,7,号楼北侧，在短期内堆土过高，最高处达,10,米左右；与此同时，紧邻大楼南侧的地下车库基坑正在开挖，开挖深度,4.6,米，大楼两侧的压力差使土体产生水平位移，过大的,水平力超过了桩基的抗侧能力,，导致房屋倾倒。,堆土和深坑,是元凶！,43,44,规范主要技术内容解析,3,基本规定,3.0.6,膨胀土、冻胀土、高灵敏土等场地深基坑工程的施工安全应符合本规范第,9,章规定的要求，湿陷性黄土基坑工程应满足现行国家行业标准,湿陷性黄土地区建筑基坑工程安全技术规程,JGJ167,的要求。,45,规范主要技术内容解析,3 基本规定,3.0.7 基坑工程应实施信息施工法，并应符合下列规定：,1 施工准备阶段应根据设计要求和相关规范要求建立基坑安全监测系统；,2 土方开挖、降水施工前，监测设备与元器件应安装、调试完成；,3 高压旋喷注浆帷幕、三轴搅拌帷幕、土钉、锚杆等注浆类施工时，应通过对孔隙水压力、深层土体位移等监测与分析，评估水下施工对基坑周边环境影响，必要时调整施工速度、工艺或工法；,4 对同时进行土方开挖、降水、支护结构、截水帷幕、工程桩等施工的基坑工程，应根据现场施工和运行的具体情况，通过试验与实测，区分不同危险源对基坑周边环境造成的影响，并采取相应的控制措施；,5 应对变形控制指标按实施阶段性和工况节点进行控制目标分解，当阶段性控制目标或工况节点控制目标超标时，应立即采取措施在下一阶段或工况节点时实现累加控制目标；,6 应建立基坑安全巡查制度，应有专业技术人员参与基坑工程安全巡查工作和信息分析，并及时反馈。,46,规范主要技术内容解析,3 基本规定,3.0.8 对需要或特殊条件下的施工安全等级为一级、超过设计使用年限的基坑工程应进行基坑安全评估。基坑安全评估原则应能确保不影响周边建（构）筑物及设施等的正常使用、不破坏景观、不造成环境污染。,本条明确对特殊条件下的基坑安全等级为一级的基坑工程进行风险评估作出规定。这里的,“,特殊条件,”,指基坑环境有需保护的文物、与生命线工程密切相关、需保护的建筑物、构筑物，重要的交通枢纽设施、指挥系统所在建筑，涉及重大人民生命财产的建筑物、构筑物等。,47,4 施工环境调查,4.1 一般规定,4.1.1 基坑工程现场勘查与环境调查应在已有勘察报告和基坑设计文件的基础上，根据工程条件及可能采用的施工方法、工艺，初步判定需要补充查明的地下埋藏物及周边环境条件。,本条规定了现场勘查和环境调查与原有工程勘察、设计文件的关系。基坑工程应进行专门勘察，但现状是，基坑工程勘察工作往往针对性不强，许多工程甚至没有进行专门勘察而直接参考建筑工程的勘察报告进行设计。对于地质及环境条件复杂的基坑很难满足设计与安全施工的需要，安全隐患也很大，环境调查和有针对性的施工勘察是对基坑工程勘察工作的补充完善。,此外，基坑工程设计阶段的工程勘察文件往往不重视浅部及建筑周边地质条件的岩土参数变化，特别是周边建构筑物及地下管网的荷载与分布，上部施工时的平面布置与动荷载等，而这些内容正是基坑工程施工前所需掌握的，特别是当场地存在挖、填方或地下水等水文地质条件、及其发生变化时基坑岩土条件随之发生变化的情况。因此，在基坑工程施工前进行环境调查，发现已有勘察资料不能满足基坑工程设计和施工的要求时，应及时通知业主专门进行基坑工程的补充勘察。,规范主要技术内容解析,48,4 施工环境调查,4.1 一般规定,4.1.2 现场勘查与环境调查前应取得下列资料：,1 工程勘察报告和基坑工程设计文件；,2 附有坐标的基坑及周边既有建（构）筑物的总平面布置图；,3 基坑及周边地下管线、人防工程及其他地下构筑物、障碍物分布图；,49,4 拟建建（构）筑物室内地坪标高、场地自然地面标高、坑底设计标高及其变化情况；结构类型、荷载情况、基础埋深和地基基础形式、地下结构平面布置图及基坑平面尺寸；,5 工程所在地常用的施工方法和同类工程的施工资料、监测资料等。,4.1.3 现场勘查与环境调查结果应及时反馈设计和监理单位。,50,4.2 现场勘查及环境调查要求,4.2.1 基坑现场勘查和环境调查应符合下列规定：,1 勘查与调查范围应超过基坑开挖边线之外且不小于基坑深度的2倍；,2 应查明既有建（构）筑物的高度、结构类型、基础型式、尺寸、埋深、地基处理和建成时间、沉降变形、损坏和维修等情况；,3 应查明各类地下管线的类型、材质、分布、重要性、使用情况、对施工振动和变形的承受能力，地面和地下贮水、输水等用水设施的渗漏情况及其对基坑工程的影响程度；,4 应查明存在的旧建（构）物基础、人防工程、其他洞穴、地裂缝、河流水渠、人工填土、边坡、不良工程地质等的空间分布特征及其对基坑工程的影响；,51,5 应查明道路及运行车辆载重情况；,6 应查明地表水的汇集和排泄情况；,7 当邻近场地有在进行抽降地下水施工时，应查明降深、影响范围和可能的停抽时间，以及对基坑侧壁土性指标的影响；,8 当邻近场地有振动荷载时，应查明其影响范围和程度；,9 应查明邻近基坑与地下工程的支护方法、开挖和使用对本基坑工程安全的影响。,52,4.2 现场勘查及环境调查要求,4.2.2 施工安全等级为一级、分布有地下管网的基坑工程宜采用物探为主、坑探为辅的勘查方法，安全等级为二级及以下安全等级的基坑工程可采用坑探方法。,4.2.3 勘查孔和探井使用结束后，应及时回填，回填质量应满足相关规定。,4.2.4 基坑工程勘查与环境调查中的安全防护应按现行国家标准岩土工程勘察安全规范GB50585的有关规定执行。,4.2.2 本条规定了对于不同安全等级基坑的勘查手段。由于归属于不同部门管理的地下管网（通信、电力、市政、军用等）造成各种地下管网分布的不清楚，业主单位也难以明白，近年来，由于基坑施工造成的各种管网损坏屡见不鲜，所以，在此强调了勘查手段。,4.2.3 为防止地表水沿勘探孔下渗，规定勘探工作结束后，应及时夯实回填。,53,4.3 现场勘查与环境调查报告,4.3.1 现场勘查与环境调查报告应包括下列主要内容：,1 勘查与环境调查目的、调查方法；,2 基坑轮廓线与周围既有建（构）筑物荷载、基础类型、,埋深、地基处理深度等；,3 相关地下管线的分布现状、渗漏等情况；,4 周边道路的分布及车辆通行情况；,5 雨水汇流与排泄条件；,6 实验方法、检测方法及结论和建议。,54,4.3 现场勘查与环境调查报告,4.3.2 现场勘查与环境调查报告应附下列文件：,1 基坑周边环境条件图；,2 勘查点平面位置图；,3 拟采用的支护结构、降水方案设计相关图件；,4 基坑平面尺寸及深度，主体结构基础类型及平面布置图；,5 实验和检测图件。,4.3.2 相对于一般岩土工程勘察报告所附图表而言，周边环境条件图应包括下列内容：,1 勘查点（也可使用原勘察报告的勘探点）平面位置图；,2 基坑周围已有建（构）筑物、管线、道路的分布情况；,3 基础边线、基坑开挖线、用地红线；,4 沿基坑开挖边线的地质剖面、必要时应绘制的垂直基坑边线的剖面图。,55,56,4.3 现场勘查与环境调查报告,4.3.3,现场勘查与环境调查报告应明确载明引用场地原有岩土工程勘察报告的内容、核查变化情况，对设计文件、施工组织设计的修改意见和建议，以及基坑工程施工和使用过程中的,注意事项,。,4.3.3 现场勘查与环境调查报告应在原勘察报告和设计文件的的基础上，对设计方案和施工需要的岩土参数，周边条件给出明确的结论，还需说明岩土参数取值或变化的依据，施工过程中对周边建构筑物采取的安全措施建议。,56,5 施工安全专项方案,5.1 一般规定,5.1.1 应根据施工、使用与维护过程的危险源分析结果编制基坑工程施工安全专项方案。,5.1.2 基坑工程施工安全专项方案应符合下列要求：,1 应针对危险源及其特征制定具体安全技术措施；,2 应按照消除、隔离、减弱危险源的顺序选择基坑工程安全技术措施；,3 应论证安全技术方案的可靠性和可行性；,4 应根据工程施工特点，提出安全技术方案实施过程中的控制原则、明确重点监控部位和监控指标要求；,5 应涵盖基坑安全使用与维护全过程；,6 设计和施工发生变更或调整时，施工安全专项方案应进行相应的调整和补充。,规范主要技术内容解析,57,5.1.3 应根据施工图设计文件、危险源识别结果、周边环境与地质条件、施工工艺设备、施工经验等进行安全分析，选择相应的安全控制、监测预警、应急处理技术，制定应急预案并确定应急响应措施。,5.1.4 安全专项方案应通过专家论证。,5.1.4 根据各省市建设行政主管部门的有关规定或要求组织,专家论证；无规定的，由总承包单位技术负责人组织不少于3,名以上的专家进行论证。,58,5.2.1 基坑工程施工安全专项方案应与基坑工程施工组织设计同步编制。,5.2.2 基坑工程施工安全专项方案应包括下列主要内容：,1 工程概况，应包含基坑所处位置、基坑规模、基坑安全等级及现场勘查及环境调查结果、支护结构形式及相应附图；,2 工程地质与水文地质条件，应包含对基坑工程施工安全的不利因素分析；,3 危险源分析，应包含基坑工程本体安全、周边环境安全、施工设备及人员生命财产安全的危险源分析；,59,60,4.,各施工阶段与危险源控制相对应的安全技术措施，包含围护结构施工、支撑系统施工及拆除、土方开挖、降水等施工阶段危险源控制措施；各阶段施工用电、消防、防台防汛等安全技术措施；,5.,信息施工法实施细则，包含对施工监测成果信息的发布、分析，决策与指挥系统；,6.,安全控制技术措施、处理预案；,60,61,7.,安全管理措施，包含安全管理组织及人员教育培训等措施；,8.,对突发事件的应急响应机制，包含信息报告、先期处理、应急启动和应急终止。,5.2.2 施工各阶段安全技术措施还应包括基坑施工各阶段的大型施工机械的安全技术。,61,62,5.3,危险源分析,5.3.1,危险源分析应根据基坑工程周边环境条件和控制要求、工程地质条件、支护设计与施工方案、地下水与地表水控制方案、施工能力与管理水平、工程经验等进行，并应,根据危险程度和发生的频率，识别为重大危险源和一般危险源。,5.3.2,符合下列五种特征之一的必须列为重大危险源：,1.,开挖施工对邻近建（构）筑物、设施必然造成安全影响或有特殊保护要求的；,62,63,2.,达到设计使用年限拟继续使用的；,3.,改变现行设计方案，进行加深、扩大及改变使用条件的；,4.,邻近的工程建设，包括打桩、基坑开挖降水施工影响基坑支护安全；,5.,邻水的基坑,。,5.3.2 特殊保护要求指，对临近地铁、历保建筑、危房、交通主干道、基坑边塔吊、给水管线、煤气管线等重要管线采取的安全保护要求。,63,64,5.3.3,下列十二种情况应列为一般危险源：,1.,存在影响基坑工程安全性、适用性的材料低劣、质量缺陷、构件损伤或其它不利状态；,2.,支护结构、工程桩施工产生的振动、剪切等可能产生,流土,、土体液化、渗流破坏；,3.,截水帷幕可能发生严重渗漏；,64,65,4.,交通主干道位于基坑开挖影响范围内，或基坑周围建筑物管线、市政管线可能产生渗漏、管沟存水，或存在渗漏变形敏感性强的排水管等可能发生的水作用产生的危险源；,5.,雨季施工,，土钉墙、浅层设置的预应力锚杆可能失效或承载力严重下降；,6.,侧壁为杂填土或特殊性岩土；,7.,基坑开挖可能产生过大隆起；,65,66,8.,基坑侧壁存在振动荷载；,9.,内支撑,因各种原因失效或发生,连续破坏,；,10.,对支护结构可能产生横向冲击荷载；,11.,台风、暴雨或强降雨降水施工用电中断、基坑降排水系统失效；,12.,土钉、锚杆,蠕变产生过大变形及地面裂缝,。,66,67,5.3.4,危险源分析应采用动态分析方法，并应在施工安全专项方案中及时对危险源进行更新和补充。,5.4,应急预案,5.4.1,应通过组织演练评价应急预案的适用性和可操作性。,67,68,5.4.2,基坑工程发生险情时，应采取下列六种应急措施：,1.,基坑变形超过报警值时应调整分层、分段土方开挖等施工方案，并宜采取坑内回填反压后增加临时支撑、锚杆等；,2.,周围地表或建筑物变形速率急剧加大，基坑有失稳趋势时，宜采取卸载、局部或全部回填反压，待稳定后再进行加固处理；,3.,坑底隆起变形过大时，应采取坑内加载反压、调整分区、分步开挖、及时浇注,快硬混凝土垫层,等措施；,68,69,4.,坑外地下水位下降速率过快引起周边建筑与,地下管线沉降速率超过警戒值,，应调整抽水速度减缓地下水位下降速度或采用回灌措施；,5.,围护结构渗水、流土
