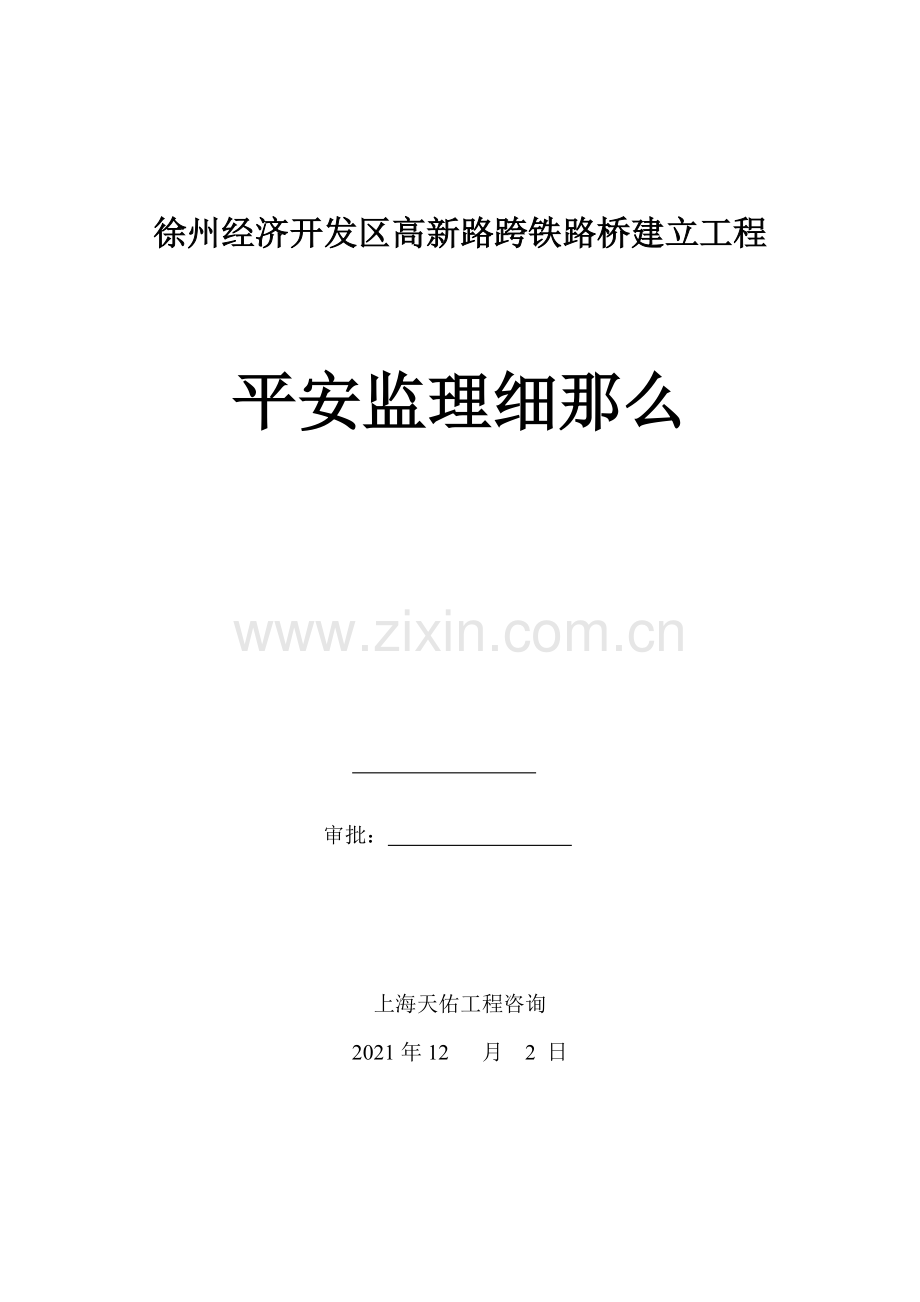

徐州经济开发区高新路跨铁路桥建设工程安全监理细则.doc

徐州经济开发区高新路跨铁路桥建立工程

平安监理细那么

审批：

上海天佑工程咨询
2021年12 月 2 日

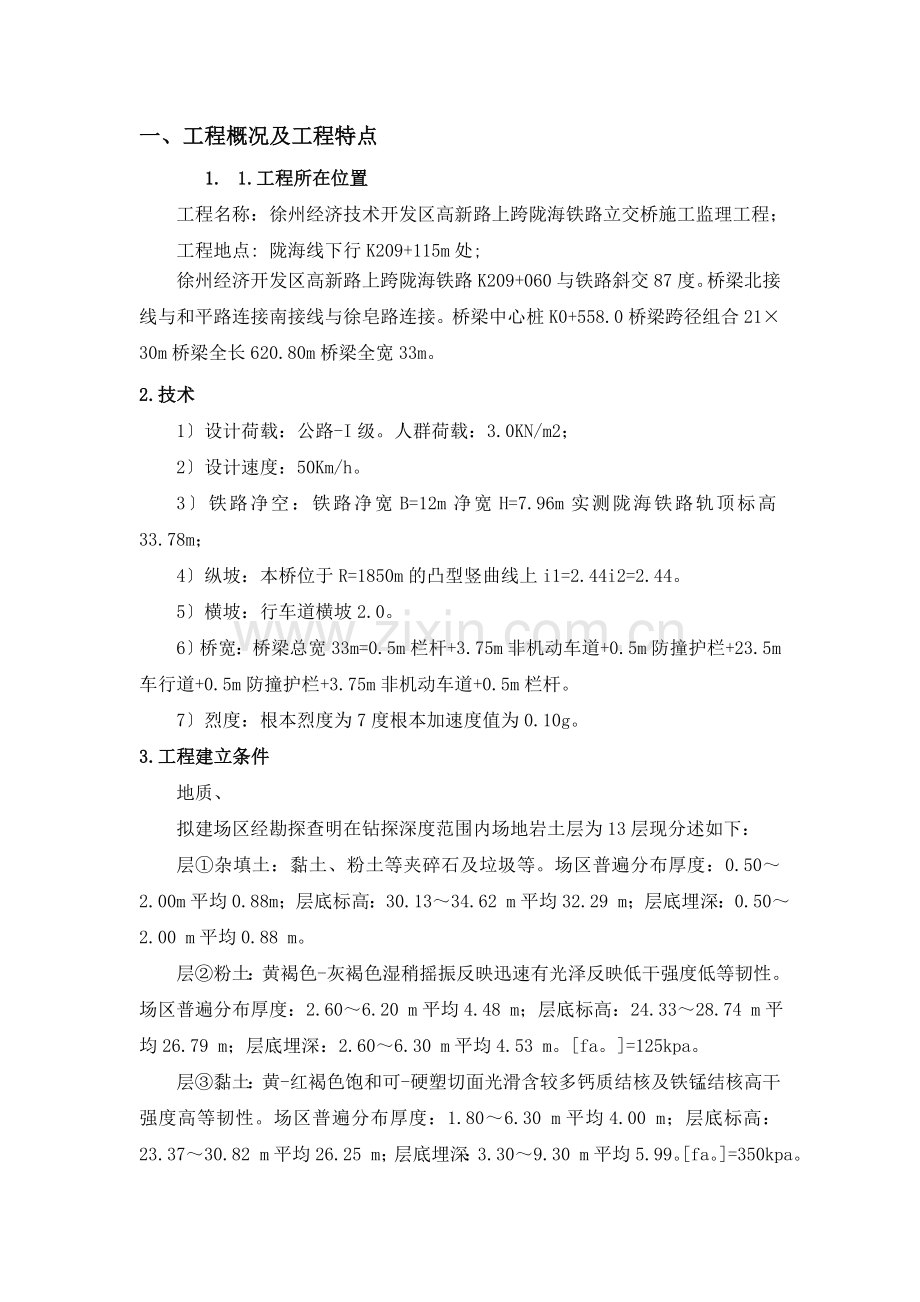

一、工程概况及工程特点
1. 1.工程所在位置
工程名称：徐州经济技术开发区高新路上跨陇海铁路立交桥施工监理工程；
工程地点: 陇海线下行K209+115m处;
徐州经济开发区高新路上跨陇海铁路K209+060与铁路斜交87度。桥梁北接线与和平路连接南接线与徐皂路连接。桥梁中心桩K0+558.0桥梁跨径组合21×30m桥梁全长620.80m桥梁全宽33m。
2.技术
1〕设计荷载：公路-I级。人群荷载：3.0KN/m2；
2〕设计速度：50Km/h。
3〕铁路净空：铁路净宽B=12m净宽H=7.96m实测陇海铁路轨顶标高33.78m；
4〕纵坡：本桥位于R=1850m的凸型竖曲线上i1=2.44i2=2.44。
5〕横坡：行车道横坡2.0。
6〕桥宽：桥梁总宽33m=0.5m栏杆+3.75m非机动车道+0.5m防撞护栏+23.5m车行道+0.5m防撞护栏+3.75m非机动车道+0.5m栏杆。
7〕烈度：根本烈度为7度根本加速度值为0.10g。
3.工程建立条件
地质、
拟建场区经勘探查明在钻探深度范围内场地岩土层为13层现分述如下：
层①杂填土：黏土、粉土等夹碎石及垃圾等。场区普遍分布厚度：0.50～2.00m平均0.88m；层底标高：30.13～34.62 m平均32.29 m；层底埋深：0.50～2.00 m平均0.88 m。
层②粉土：黄褐色-灰褐色湿稍摇振反映迅速有光泽反映低干强度低等韧性。场区普遍分布厚度：2.60～6.20 m平均4.48 m；层底标高：24.33～28.74 m平均26.79 m；层底埋深：2.60～6.30 m平均4.53 m。[fa。]=125kpa。
层③黏土：黄-红褐色饱和可-硬塑切面光滑含较多钙质结核及铁锰结核高干强度高等韧性。场区普遍分布厚度：1.80～6.30 m平均4.00 m；层底标高：23.37～30.82 m平均26.25 m；层底埋深：3.30～9.30 m平均5.99。[fa。]=350kpa。
层④白云岩：黄-灰褐色厚层状隐晶质微晶构造层理发育量取地层倾斜角70-80度风化中等部分岩芯溶蚀残缺且被黄褐色黏土充填较软-较硬岩。场区普遍分布厚度：4.10～4.20 m平均4.10 m；层底标高：22.82～22.82 m平均22.82 m；层底埋深11.30～11.30 m平均11.30 m。[fa 。]=2700kpa,frk=51.0MPa。
层〔4-1〕砂质石灰岩：黄褐色厚层状隐晶质微晶构造分布较多细砂颗粒岩石硬底随之较大进步摩氏硬度6底左右部分发育微层理量取地层倾角70底左右风化中等-微弱坚硬-较硬岩。场区北区普遍分布。[fa。]=3000kpa,frk=83.0Mpa。
层〔4-1-Q〕强风化砂质石灰岩：黄褐色厚层状隐晶质微晶构造分布较多细砂颗粒岩石硬度随之较大进步摩氏硬度6度左右部分发育微层理量取地层倾角70度左右岩芯呈溶蚀残缺状碎片且被黄褐色黏土充填风化强烈较软岩。场区普遍分布厚度：3.00～4.00m平均3.5m；层底标高：25.20～26.22m平均25.71m；层底埋深：7.00～8.00m平均7.50 m。[fa。]=1100kpa。
层〔4-Q〕强风化白云岩：黄褐色厚层状隐晶质微晶构造层理发育岩芯溶蚀残缺严重且被黄褐色黏土充填较软岩。场区普遍分布厚度：3.90～3.90 m平均3.90 m；层底标高：24.02～24.02 m平均24.02 m；层底埋深：10.10～10.10 m平均10.10 m。[fa。]=1100kpa。
层⑤石灰岩：灰色厚层状隐晶质微晶构造层理发育方解石细脉发育岩芯极易顺裂隙面破裂为棱角状风化微弱较硬岩。场区北部普遍分布。[fa。]=2800kpa,frk=82.0Mpa。
层〔5-Q〕强风化石灰岩：灰色厚层状隐晶质微晶构造层理发育方解石细脉发育岩芯极易顺裂隙面破裂为棱角状风化强烈岩芯溶蚀残缺严重且被黄褐色黏土充填较软岩。[fa。]=1100kpa。
层⑥强风化砂岩：黄褐色薄-中厚层状砂粒状构造层理发育量取地层倾角15-20度风化中等软岩。场区南部普遍分布。[fa。]=1200kpa,frk=8.5Mpa。
层〔6-Q〕强风化砂岩：黄褐色薄-中厚层状砂粒状构造层理发育量取地层倾角15-20度风化强烈极软岩。场区普遍分布厚度：1.40～22.50m平均8.35m；层底标高：1.70～21.97m平均16.12m；层底埋深：9.20～31.00m平均15.77mm。[fa。]=900kpa。
层〔6-1-Q〕强风化泥岩：黄绿色薄层状泥状构造层理发育岩芯风化强烈钻进易消耗极软岩。场区普遍分布厚度：3.50～14.50m平均9.63m；层底标高：5.24～13.50m平均8.36m；层底埋深：18.00～27.50m平均23.97m。[fa。]=700kpa。
层〔6-2-Q〕强风化角砾岩：灰褐色角砾状构造、块状构造角砾万分比拟杂包括砂、泥岩的岩石屑、岩浆中结晶的辉石、长石、角闪石等矿物的晶屑火山玻璃质的玻屑等胶构造成主要为细小的火山灰岩石风化强烈且破碎软-极软岩。该层未穿透。[fa。]=800kpa。烈度：根本烈度为7度根本加速度值为0.10g。
根据区域地质及有关资料该层下部无软弱层。

二、监理根据
1、已批准的?徐州新城区至铜山新区快速通道与京沪铁路立交工程监理规划?
2、经审批的?徐州新城区至铜山新区快速通道与京沪铁路立交工程施工组织设计?
3、现行工程建立法律、法规、
中铁第五勘察设计院集团设计的?徐州新城区至铜山新区快速通道
与京沪铁路立交工程施工设计?图。
?铁路桥涵地基和地基设计?〔TB1002.5—2005〕
?铁路桥涵设计根本?〔TB1002.1—2005〕
?铁路桥涵钢筋混凝土和预应力混凝土构造设计?〔TB1002.3—2005〕
?铁路电力设计?〔TB10008-99〕
?铁路运输通信设计?〔TB10006-2005〕
?铁路信设计?〔TB10007-2006〕
三、施工准备阶段平安、文明施工和环境保护理
1、监理工作准备
1)、熟悉合同
要有效地进展工程的监理发挥合同理的作用合理地解决合同生的纠纷起到按合同规定的公正作用监理工程师应组织全体监理人员在施工监理工作施行之前组成该工程的合同进展全面地理解和熟悉。
2)、理解现场用地环境情况
监理工程师在合同施行前的准备阶段应全面掌握现场占用和借用场地及通往现场的道路情况并根据方案开工的段落顺序及时要求建立方给予提供。
3)、设计图纸的补充、复核
一个工程的设计不可能到达完美无缺的程度完全有可能在施工中出现这样或那样的问题这些问题将可能导致施工中的不平安和不利于环境保护的因素因此在工程开工前的准备阶段监理工程师对设计图进展检查、复核。
4)、制定平安监理程序
任何一个工程的工序或一个构件的消费都有相应的工艺流程假如其中一个工艺流程未进展严格操作就可能出现工伤事故。因此监理工程师在对工程平安、环境保护进展严格控制时就要按照工程施工的工艺流程制定出一套相应的科学的监理程序根据强迫性条文、、、设计要求及建立方的要求对不同构造的施工工序制定出相应的平安、文明、环境保护对策只有这样才能到达对平安、环保严格控制的目的。在监理过程中平安监理人员应对监理工程做详尽的记录和填写表格。
5)、调查可能导致意外伤害事故的其它原因
在施工开场之前理解现场的环境人为障碍等因素以便掌握障碍所在和不利环境的有关资料及早提出防范措施。当监理工程师掌握了这些可能导致工伤事故、不利于环境保护的因素后就可以合理地研究制定监理方案和细那么。
6)、掌握平安、环保新工艺和
施工中采用的平安、环保新工艺应有相应的平安、环保和使用。监理人员根据工作需要与可能可以对新材料、新技术的应用进展必要的参观与调查以求及时发现施工中存在的事故隐患并发出正确的指。
7)、第一次现场会议
为使承包方在开场阶段即能和平安监理人员建立良好的合作关系使承包方理解平安、文明施工、环境保护监视和理方面的程序和又能理解执行中监理工程师和有关平安监理人员要履行的职责权限范围等开工前应准备召开第一次现场会议。
2、施工准备阶段的监理
1)、审查承包方施工组织或施工大纲中的平安技术措施、文明施工措施和环境保护。
a、工程合同签订后承包方应根据、地方强迫性条文、、平安、环保技术规程和编制施工组织设计或施工大纲中的平安技术措施、文明施工措施和环保措施连同施工组织设计或大纲一并提交监理工程师审查并报建立方批准。
b、监理工程师一般应在十之内给予批准或提出修改。
承包方对批准的平安技术措施文明施工措施、环保措施应立即组织施行。做好财力、物力、人力方面的准备做到准时、准确到位。对需修改的方案承包方修改后应再报送监理工程师按规定审查批准后才能施行。
c、对于修改、变更后的技术措施所增加的费用监理工程师有权利和义务提请建立方给予充分考虑和解决。
d、平安技术措施文明施工措施和环境保护措施未经批准不得擅自施工。
2)、开工
a、开工书是现场开工所需的用地及各方面的准备工作已完成符合开工条件措施到位由监理工程师发出允许承包方开场施工的。开工书应在发出中标书以后按书附件中写明的限内发出。承包方接到监理工程师开工的书后应在书附件中规定的开工限内开工然后迅速而毫不延误地继续施工直至按规定工完成工程。
b、为了能使工程准时开工并能在开工后继续顺利地施工充分保护建立方和承包方的利益减少风险损失按照合同条款开工必须具备以下条件：
c、开工时所需的现场及通往现场的通道承包方已承受并履行了现场接收手续；
d、工程进度方案己按提交并己批准；
e、开工时监理工程师工作必备的设施及条件己提供；
f、承包方开工时所必须的施工机械、材料和人员已达现场并处于平安状态；
g、施工现场的平安和环保设施已经到位。
3)、承包方接收现场(或接收一部分现场)
承包方在接到中标书的规定时间内根据批准的工程进度方案中有关施工的顺序接收现场(或部分现场)。接收现场时建立方和平安监理工程师必须在场并以的形式三方面签字确认监理工程师应签字证明移交的时间和位置并保存一份接收。
4)、审批承包方的工程进度方案
为防止工程进度失控加班加点和超负荷运转而引发人身伤害事故承包方在接到中标书之后在合同条文规定的时间内应向监理工程师提交一份其格式和细节符合监理工程师规定的工程进度方案以获得平安监理工程师的同意假如监理工程师提出要求承包方还应提交一份有关承包方为完成工程而建议采用的承包的总说明以备监理工程师查阅。
审批承包方工程进度方案应注意的事项:
a)、调查承包方实现总进度方案的才能和不利因素
b)、理解承包方进场机具及技术装备情况以及这些机具的实际工作性能、使用效率、配套状况和重要机械设备的情况；
c)、分析承包方制定的方案是否考虑了如下因素：工程总进度方案与指定分承包方或其他分承包方方案进度是否吻合；方案的施工便道是否可行；易受气候影响的工程是否选择了合理的时间；承包方自身方案理的实际才能；材料的准备是否适宜；选择的材料是否可靠等。
d)、审查影响进度方案的关键线路和施工安排顺序并对关键线路的合理性进展评价对关键履行施工的工序安排进展研究；
e)、审查承包方的方案是否对清理与掘除工作留有足够的时间其时间安排与建立方提供现场的时间是否协调。
同意或要求承包方修订工程进度方案
当监理工程师落实了上述对进度方案有关的条件和因素并经过评价后如确认承包人为完成工程而提供的工程进度方案为合理且实在可行那么应在合理的时间内同意其进度方案。
假如监理工程师经过充分地分析和理解承包方的工程进度方案与他自己实际的技术装备才能不相适应尤其是方案中的关键线路和发动阶段的方案不可靠或者非有效时可以要求承包方对工程进度方案作必要的修改并重新拟定一份工程进度方案并获得监理工程师的同意并报建立方。
审查承包方的自检系统
虽然平安监理是对施工的全过程进展平安、环保监视和理作为平安监理人员对每一工程或分项工程的每一部分进展全面的监控对有疑心和认为需要时进展部分抽检。因此工程开工前应尽早催促承包方进展平安和环保教育成立承包方的平安自检系统要求施工的每一道工序必须由承包方按平安监理工程师规定的程序提供自检和报表。
承包方的自检人员对保证平安施工和环境保护起着重要作用。因此要求承包方的自检人员有良好全面的平安、环保知识和职业道德。平安监理人员必须在工程施行过程中随时对承包方自检人员的工作进展抽验掌握平安、环保情况检查自检人员的工作质量。
5)、承包方的平安、环保设施和设备在进入现场前(如漏电开关、平安网等)的检查
监理工程师及其助手在平安、环保设施未到前应详细理解承包方的平安、环保设施供给情况防止不符合要求的平安、环保设施进入施工现场造成工伤事故。在平安、环保设施末进入工地前可按以下步骤进展监视：
a)、承包方应提供当地或外购平安、环保设施的产地和厂家以及出厂合格证书供监理工程师审查。
b)、平安监理人员可在施工初根据需要对这些厂家的消费工艺设备等进展调查理解。
c)、必要时可要求承包方对平安、环保设施取样试验提供平安、环保设施的有关图纸与设计计算书等资料成品的技术性能等技术参数,经平安监理工程师审查后以确定该平安、环保设施采用与否。
6)、检查承包方进场施工机械
a)、对承包方运入施工现场的施工机械设备进展全面检查、记录。
b)、应对进场机械的数量、型、规格、消费才能、完好率等认真检查记录。
c)、当发现承包方的进场机械和书所填写的不一致时应查明原因重新报审。
d)、对施工机械的配套使用应作细致分析以满足施工和平安、环保要求。
e)、对承包方直接用与网络方案中关键线路工程的机械消费才能、效率、性能及周转情况以及重大机械的年鉴、运行情况应特别细致地进展检验。
7)、签发单项工程开工
每项单项工程开工均由承包方填写报单监理工程师在批准时应审查承包方的平安措施文明施工措施和环境保护措施单项工程进度方案是否得到批准施工图纸是否己审批施工机械和人员是否已齐备并进入现场等。如上述准备工作已根本完成那么可签发单项工程开工。
四、施工阶段平安、文明施工和环境保护理
1、监理
主要是两个根本：
1)、代表建立方审核有关、和报表
a)、审核进入施工现场各分承包方的平安资质和证明平安专职人员的资质、平安上岗证、特殊工种操作证等；
b)、审核承包方的正式开工根据建立方划分的审批权限开工指；
c)、审核承包方提交的承包方案和施工组织设计确保工程平安、文明施工和环境保护；
d)、审核承包方提交的有关资料、检验和试验；审核设计变更图纸；
e)、审核承包方提交的平安、环保动态、进度方案等统计资料或理图表；
f)、审核工程平安事故处理
g)、审核新工艺、新技术、新材料、新构造的技术鉴定书；
h)、审核承包方提交的工序交接检查、分部、分项工程平安检查；
i)、审核并签署现场有关平安、环保技术签证。
2)、现场监视与检查
a〕、开工前的检查
主要有：设计；各工程进展设计交底；指导性施工组织设计(含平面布置图)；开工工序的承包方案；施工队伍的思想准备、组织准备、平安和环保准备、技术准备包括向班组技术交底、技术培训、平安教育等；应做好三通一平；建立平安理体系、工区有专职平安员班组有兼职平安员并持平安上岗证上岗；各种设备须处于完好状态。
b)、分项、分部工程施行中的检查并签署验收记录；
c)、随班日常检查；
d)、如遇到以下情况平安监理可下达“暂时停工指〞：
i)、施工中出现平安异常经提出后承包方末采取改良措施或改良措施不符合要求时；
ii)、对已经发生的工程事故未进展有效处理而继续作业时；
iii)、平安、环保设施未经自检而擅自使用时；
iv)、擅自变更设计图纸进展施工时；
v)、使用没有合格证明的材料或擅自交换、变更工程材料时；
vi)、未经平安资质审查的分承包方的施工人员进入现场施工时。
2、监理手段
1〕、根据工程进展情况平安监理人员对工序平安、环保情况进展跟踪监视、现场检查、验证施工人员是否按照平安、环保技术防范措施和按规程操作。
2〕、对主要构造、关键部分的平安状况除进展日常跟踪检查外施工情况必要时可做抽检和检测工作。
3〕、对每道工序检查后作好记录并给予确认。
3、施工现场平安监理的内容
1〕、平安、环保设施监理：对平安、环保用品、设备、设施进展抽检。
2〕、平安、环保技术监理：对施工中采用的平安、环保技术进展监控。
3〕、平安、环保验收：对分项、分部工程的平安方案、平安措施和环保措施进展严格地检查验收。
4〕、平安、环保咨询：对典型的平安、环保问题进展必要的技术咨询。

五、本工程危险源识别、分析及防范措施
序
危险源
造成后果
风险等级
防范措施
重大
一般
1
大型机械
① 地基不坚实不平引起倾覆。
② 超载引起倾覆。
③ 变幅过位引起把杆倾覆。
④ 制动失灵引起吊物坠落。
⑤ 由于吊钩、索具不合格或吊物捆扎不当引起吊物坠落等。
√

① 进场机械经施工验收合格并经监理组审核通过方准投入使用〔有检测要求的设备必须提供检测资料〕。
② 大型机械通行的途径和作业位置的地基必须事前夯实调平。
③ 每天上岗前机组人员对设备要进展例保检查检查机械的制动限位装置的可靠性吊钩、索具的平安性能等。各项指标合格方准投入施工如有故障必须排除否那么不准使用。
④ 机械操作工和起重指挥必须持证上岗坚守岗位。
⑤ 起重机械必须遵守“十不吊、十不准〞等有关平安规定。
2
中小型机械
机械伤人

√
完善平安防护装置使用前经施工验收合格操作时遵守操作规程。
3
施工用电
触电伤人
√

① 编制施工用电专题施组经施工审批后施行。
② 严格执行JGJ46-2005用电。
③ 对进场电器设备必须经施工检查合格前方准使用。
④ 电工必须持证上岗非电工专业人员不得检修触弄电器。
⑤ 加强对现场电器设施的日常维修保护和定检查。
⑥ 施工前先检查相应电源系统平安可靠性如有故障必须排除。

序
危险源
造成后果
风险等级
防范措施
重大
一般
4
模板工程〔搭、拆〕
① 架体失稳、坍塌。
② 拆模顺序不当引起模板塌落伤人杆件倒下或掉下伤人。
③ 吊运钢模时钢模散落伤人。
④ 支架搭设过程中施工人员坠落。

√
① 大型模板支撑必须报安监站备案。
② 严格安施组要求施工对施工人员进展针对性的平安技术交底。
③ 对支模系统的搭设进展全过程监控搭设完工程部进展验收通过验收才准进入一下道工程。
④ 拆模顺序必须正确必须执行施组要求。
⑤ 钢模、扣件等其他散件吊运采用盛器吊运。
⑥ 模板支架搭设人员戴平安带上岗。
5
脚手架、排架
① 高处坠落。
② 脚手倒塌。

√

① 受力排架需编制专项方案报审。
② 架体构造必须稳固搭设要符合有关。
③ 架体必须设置拉结或支撑确保架体稳定。
④ 无架子大小必须设置登高道〔脚手架〕。
⑤ 作业层必须铺设竹笆或脚手板周边必须设置拦杆。
⑥ 脚手架、排架搭设完必须施工验收合格挂牌前方准使用。
6
到作业点无施工通道
① 高处坠落。
② 途中绊脚跌伤。

√
与工程进度同步设置合理的施工通道。
7
高处作业、
洞口临边

① 高处坠落。
② 落物打击。

√
① 严格执行JGJ80-91建筑施工高处作业平安技术做好洞口临边的防护设施。
② 加强对洞口临边防护设施的日常检查与维修。
③ 加强对洞口临边的动态理因施工需要撤除必须报施工同意洞口、临边有施工活动时必有相应的应急防护措施无施工活动时确保洞口临边防护完好。
8
违章指挥、违章作业、违背平安纪律
① 造成自我伤害。
② 造成伤害别人。
③ 造成财产损失。

√

① 建立平安消费责任制。
②严格执行平安消费理制度严格执行平安消费规程严格执行平安纪律严格理。
③对施工人员进展平安教育进步平安意识进步自我保护意识进步保护别人意识。
④加强平安技术交底加强施工检查和催促。
9
施工用动火
发生火灾、财产损失、人员伤亡。

√
① 执行分级动火理制度。
② 动火前动火证制定专项防火措施指定动火监护人。
③ 严禁非施工动火和不动火。
10
危险品仓库
、中、火灾。
√

制定危险品理规定严格执行规定。
11
就餐、饮水
食物中。

√
食堂必须有卫生答应证有防蝇措施餐厨员必须挂证上岗夏季食品必须留样。生、熟分开装备熟食室严禁使用再生塑料合、铝制品设置茶水亭、茶水筒并必须加锁。
12
高温
中暑。

√
制定防暑、降温措施调整作业时间保证茶水供给。
13
恶劣天气
财产损失、人员伤亡

√
① 遇到六级以上大风吊机停顿施工。
② 检查完善临设、工棚、工地围护的抗风才能。
③ 遇有大暴雨检查、完善电器设施的防雨工作。
④ 做好地下施工地下设施的防水、排水工作。
14
污水排放
地下道淤积、堵塞、污染城道路。

√
规划工地污水排放网设置两级沉淀池污染车辆在工地内清洗干净。
15
地下线
线损坏、煤气中、供水中断
√

与线所进展沟通理解地下线分布情况并编制地下线防护方案。
施工前按照有关规定好相关手续。

序
危险源
造成后果
风险等级
防范措施
重大
一般
16
行车平安
施工场地内未设置统一的机动车行车道路
行车事故

√
1、消除运输平安事故隐患
2、加强检查
施工现场机动车未按要求在统一规定的行车道路内行车
行车事故
√

1、消除运输平安事故隐患
2、加强检查
现场理不到位同时让较多土方运输车进入施工场地内
行车事故
√

1、消除运输平安事故隐患
2、加强检查
3、增强员工平安意识
施工现场临边防护警示标志不显目或没有
行车事故
√

1、消除运输平安事故隐患
2、加强检查
施工场地内未按规定速度行驶未按规定地点停车
行车事故
√

1、消除运输平安事故隐患
2、加强检查
机动车制动装置性能不良
行车事故
√

1、消除运输平安事故隐患
2、加强检查

机动车驾驶员疲劳或酒后驾车等不行为
行车事故
√

1、消除运输平安事故隐患
2、加强检查
3、增强员工平安意识

上海天佑工程咨询
徐州经济开发区高新路跨铁路桥建立工程工程监理部
2021年12月2日
