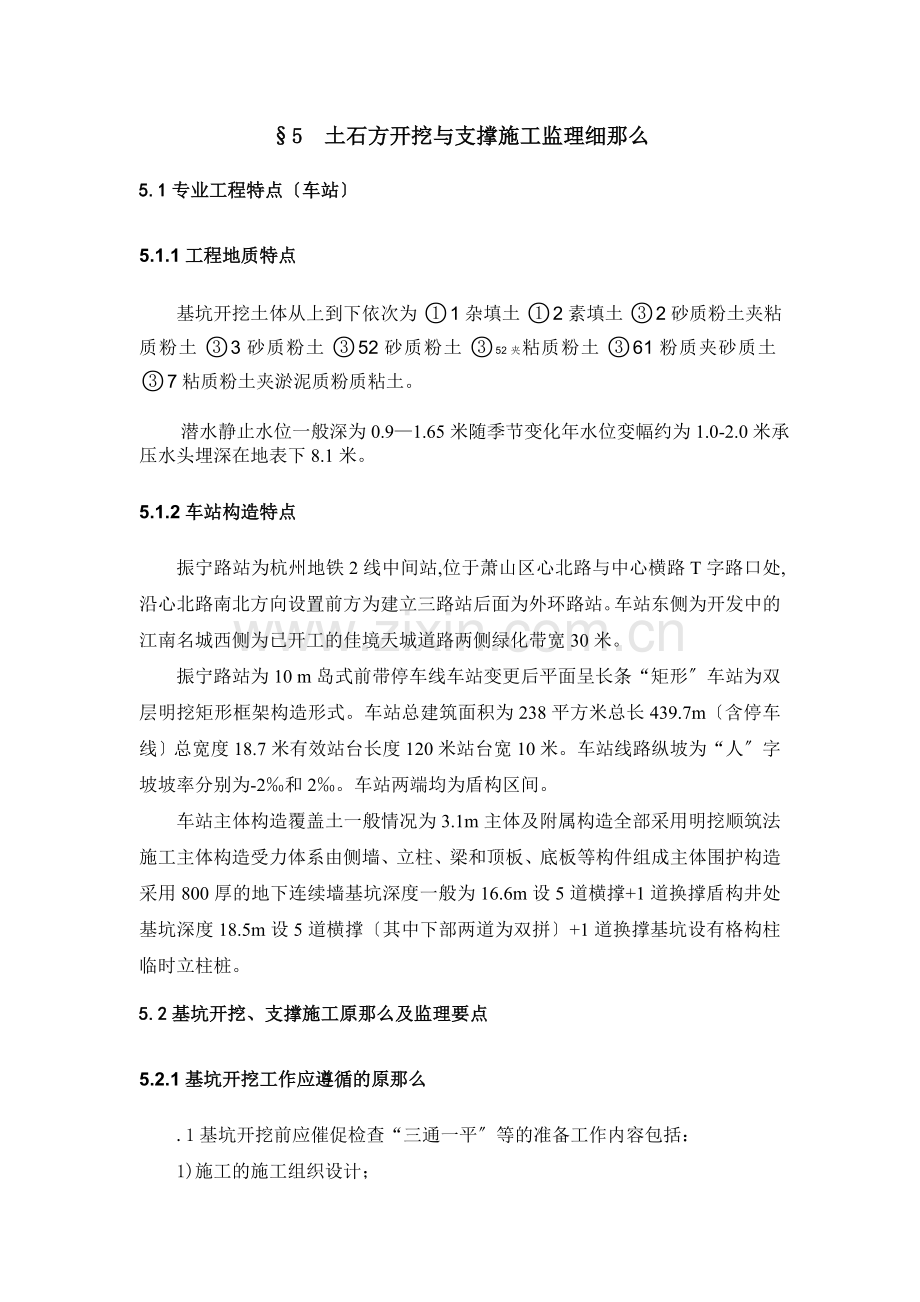

5 土石方开挖与支撑施工监理细那么5.1专业工程特点车站5.1.1工程地质特点 基坑开挖土体从上到下依次为1杂填土2素填土2砂质粉土夹粘质粉土3砂质粉土52砂质粉土52夹粘质粉土61粉质夹砂质土7粘质粉土夹淤泥质粉质粘土。 潜水静止水位一般深为0.91.65米随季节变化年水位変幅约为1.0-2.0米承压水头埋深在地表下8.1米。5.1.2车站构造特点振宁路站为杭州地铁2线中间站,位于萧山区心北路与中心横路T字路口处,沿心北路南北方向设置前方为建立三路站后面为外环路站。车站东侧为开发中的江南名城西侧为已开工的佳境天城道路两侧绿化带宽30米。振宁路站为10 m岛式前带停车线车站变更后平面呈长条“矩形车站为双层明挖矩形框架构造形式。车站总建筑面积为238平方米总长439.7m含停车线总宽度18.7米有效站台长度120米站台宽10米。车站线路纵坡为“人字坡坡率分别为-2和2。车站两端均为盾构区间。车站主体构造覆盖土一般情况为3.1m主体及附属构造全部采用明挖顺筑法施工主体构造受力体系由侧墙、立柱、梁和顶板、底板等构件组成主体围护构造采用800厚的地下连续墙基坑深度一般为16.6m设5道横撑+1道换撑盾构井处基坑深度18.5m设5道横撑其中下部两道为双拼+1道换撑基坑设有格构柱临时立柱桩。5.2基坑开挖、支撑施工原那么及监理要点5.2.1基坑开挖工作应遵循的原那么.1基坑开挖前应催促检查“三通一平等的准备工作内容包括：1)施工的施工组织设计；2)基坑开挖对建筑物构筑物及其他障碍物的维护、改迁、撤除的施工方案及其施行情况；3)政地下线供水路、排污道、动力通信电缆、煤气道等的迁改情况；4)地面供电线路、变电站的改移；5)全工程周边临时防排水系统的总体规划和各施工段的施行方案；6)坑内排水措施；7)周边控制桩、水准点的测量成果；8)基坑边桩及高程放线结果；9)临时施工场地布置及设施设置完成情况；10)排渣场位置、面积、容量是否合理和满足施工要求；11)进斜坑坡道、地面施工道路至排渣场道路是否形成；12)施工用水、用电完成情况。.2根据建筑物围护、线拆迁和防排水工程大要求以及回填量、选择排渣场的实际情况基坑土方可采取分段开挖间隔施工。.3根据土质性质和设计要求基坑开挖程序应自上而下分层依此进展。.4检查催促施工按设计要求放坡经常测量和校核其平面位置、程度标高和边坡坡度是否符合设计要求。亲注意开挖边坡的稳定性是否有裂缝、变形现象发现异常及时分析原因并业主、设计研究确定防护措施或设计变更。.5催促施工随时根据开挖揭露的土质性质绘制地质素描图断面、剖面、实测地质图并与工程地质对照以指导施工顺利进展。.6遵循“先治水后开挖的施工顺序催促施工做好对现有排污沟的改移工程。.7雨季施工工作线不宜过长应分片分段循环穿插作业以缩小边坡暴露时间。.8雨季施工应催促施工对排水系统经常检查加固和疏通准备充足的排水设备以能及时排除基坑内的积水。.9雨季开挖基坑应催促施工在基坑外侧筑临时土堤或截水沟防止洪水进基坑。临时截水沟至开挖边坡上缘的间隔 应不小于3米。.10开挖过程中出现滑坡应催促施工暂停作业人员设备撤至平安地点并设计提出处理。要求施工设置观测点观测滑坡土体的位移和沉降变化做好观测记录绘制滑坡体平断面实测图。.11由于采用机械开挖基坑应催促施工方按设计要求在基底设计标高以上保存300mm以上的保护土层在浇注混凝土垫层前再开挖。如有超挖必须催促施工方按设计要求处理。.12基坑开挖到达设计标高和宽度时应对基坑进展检查。其主要内容包括：1)检查基底设计标高以上是否按设计要求保存300mm以上的保护土层。2)保护土层宜人工开挖清理整平如采用机械开挖如推土机清理时3)应采取压实整平措施；4)基底地质条件是否与设计相符如有不符应会同业主和设计研究处理；5)基底平面尺寸、边坡、放线位置标高等是否与施工图设计相符；6)检查基坑边坡有无变形滑坡迹象和坑底土层有无起拱现象；7)检查基底土层有无超挖扰动原状土的情况。对超挖地段应严禁用软土回填超挖回填方式应获得设计的同意；8)检查基底排水及地下水的处理情况严禁基坑积水基底面上的淤泥杂物必需去除干净；.13明挖基坑尺寸允许误差见表工程允许误差检验基底标高50MM用水准仪测量坑底宽度不小于设计值用尺量坑底长度不大于设计值用尺量基坑边坡设计值的5用坡度尺量.14基坑开挖完毕后施工应先进展自检填写“明挖基坑检查证作好隐蔽工程记录并由监理工程师签认“明挖基坑检查证。然后由监理方主持会同业主代表、设计、质检站进场验收。经历收合格监理方签发工程验收合格单和下道工序准予开工单方可开场进展主体混凝土垫层和钢筋混凝土构造的施工。基坑开挖、钢支撑技术要求1、合理安排每段及每层土石方的开挖顺序预埋钢板凿出及孔桩护壁砼凿除及预埋钢筋、接驳器凿出与土石方开挖同步进展。2、每层开挖至设计钢支撑标高底下0.5 m时及时架设钢围檩和钢支撑并按设计要求对钢支撑预加轴力以减少支护前墙体的变形防止挖孔桩失稳。在该层支撑完成前方可进展下层土石方开挖制止超挖。；3、两端部与挡土构造接触处应严结合使钢围檩与桩亲接触。钢围檩安装在上下边缘都要与围护桩预埋钢板焊接不能只焊上边造成钢围檩受力不均、变形位移或抗剪力缺乏。4、钢支撑安装必须保证钢支撑轴线与钢围檩轴线一致误差不能大于2cm。并保证固定端接头与活动端接头在同一平面上不能出现歪扭现象。5、安装时腰梁、端头、千斤顶各轴线应在同一平面上为确保平直横撑上法兰螺栓应采用对角和分等分顺序扳紧纵向钢围檩就位时应缓慢放在钢支撑上不得有冲击现象出现。6、斜支撑支承前应先支承斜支撑附近的直支撑直支撑的数量不得少于斜支撑。7、千斤顶本身 必须附有压力表使用前需在实验室进展标定千斤顶施加顶力到达设计值后塞紧钢楔块才能撤除千斤顶。8、焊接收端头与法兰盘焊接处法兰端面与轴线垂直偏向控制在1.5mm以内每根钢支撑的安装轴线偏向不大于20mm法兰盘加工应符合JB81-59要求。9、焊接圆的加工精度为椭圆度不应大于2D/1000D为钢直径。10、钢围檩的接长采用焊接接头位置应设在钢支撑中心线左右各1/6钢支撑间距范围内。11、中柱桩近钢筋笼顶部份采用人工去除桩顶土方基底以上30cm的土石方采用风镐配合人工开挖以减少超挖并减少对基底土层扰动；保持基底土体的原状构造。 基底处理假如开挖过程中地下水由基底大量返涌引起地下水的流失建议在基坑开挖至离基坑底34m时进展深孔注浆。 地下水控制监理基坑开挖过程中对水的处理及控制主要有桩间或连续墙槽段间堵水和施工排水两个方面：1、桩间或连续墙槽段间堵水：对部分孔桩间隙处出现渗漏水现象时在基坑开挖完毕后利用预埋注浆进展注浆处理。2、施工排水：排水主要是针对基坑内水源及因外部原因如降雨导致坑内积水而采取的施工措施。为保证基坑土方开挖过程中的平安应充分考虑基坑排水基坑排水应贯穿基坑施工始终。基坑开挖前在周边围护桩设置排水沟、集水井并在开挖过程中根据开挖深度及水流情况设置临时排水沟和集水井施工过程中必须保证排水通畅随时将集水井中的积水排到坑外。在布设排水沟、集水井及确定抽水设备时应有2030的充裕量。当地下水较丰富时应采取其它相应的止水、降水措施。 基坑平安技术措施监理1、基坑人工开挖时两人操作间距应大于2.5 m。多台机械开挖时挖土间距应大于10 m在挖土机工作范围内不允许进展其它作业。挖土应由上而下逐层进展严禁先挖坡脚或逆坡挖土。2、淤泥层开挖采用“路基箱方案反铲置于路基上进展开挖确保淤泥层开挖平安。3、挖方不得在危岩、孤石的下边或贴近未加固的危险建筑物的下面进展。4、机械多台阶同时开挖应验算边坡的稳定严格按要求放坡挖土机械离边坡应有一定的平安间隔 以防塌方造成翻机事故。5、基坑开挖至一定深度后应及时挖好阶梯或开斜坡道并采取防滑措施。必要时架设支撑靠梯架设支撑靠梯后制止踩踏阶梯上下。基坑四周应设平安围拦。6、重物距土坡平安间隔 ：汽车不小于3 m；起重机不小于4 m；土方堆放不小于1 m堆土高不超过1.5 m；材料堆放不小于1 m。 基坑开挖平安文明施工监理在基坑开挖间监理工程师应催促施工做好如下工作以确保施工平安。1、土石方开挖前应对施工便道排水沟进展维修保证运输车辆运行通畅；2、做好施工机械的保养维修工作保证施工间施工机械正常；3、做好平安、技术交底对某些施工困难的环节应有预见性；4、爆破作业人员必须持证上岗所有爆破施工人员都必须戴平安帽、穿工作鞋,严禁穿化纤衣服；5、通过施工设计的不断调整优化严格按设计施工和采用铁板覆盖等措施绝对和完全的控制飞石保证构造的平安；6、装药间制止闲杂人员在爆区内制止烟火；制止一边打眼一边装药；严禁沿残眼打眼；7、加强和等爆破器材的理工作派专人日、看守并做好进出仓登记工作存放、的临时仓库必须符合平安要求。加强爆破作业的指导做到绝对平安；8、做好宣传工作把爆破时间、信提早告之周围居民和附近施工；在爆破危险区的边界设立戒备哨和警告标志；9、爆破后20分钟后爆破员要进入现场进展检查发现盲炮及时处理处理盲炮应严格遵守有关规定；10、雷雨天应停顿爆破作业；装药时不得进展烧焊、电焊作业。装药时使用木质或竹质炮棍；11、装药时必须按照爆破工程师的设计药量和段别进展操作。12、钢支撑安装应提早做好准备基坑开挖至设计标高后即准确快速地安装尽可能缩短循环时间不允许出现误工、误时现象；13、应时刻注意天气变化情况合理安排施工；雨天做好临时边坡的维护工作；防止边坡滑坡、坍塌等事故发生；14、基坑周围一定要设置固定护栏、护网确保平安及文明施工。15、高空作业人员必须带好平安带。5.3基坑开挖施工相关检查表及检查证5.3.1相关检查记录序相关检查记录表格名称检查频率1基坑支撑施工记录表分层分区2钢围檩安装记录表分层分区3钢围檩安装检查表分层分区4钢支撑安装记录表分层分区4钢支撑安装检查表分层分区5地基验槽记录和地基处理记录分段6土方开挖根底检查表分层分段7接地网隐蔽工程记录表分段8接地工程安装技术隐蔽记录表分段5.3.2检验批质量验收序检验批质量验收表格名称验收频率1钢或混凝土支撑分项工程检验批质量验收记录表分层分区2土方开挖分项工程检验批质量验收记录分层分段3降水与排水工程检验批质量验收记录表分段
