厦门大学艺术学院扩建（二期）高大模板施工监理实施细则.doc

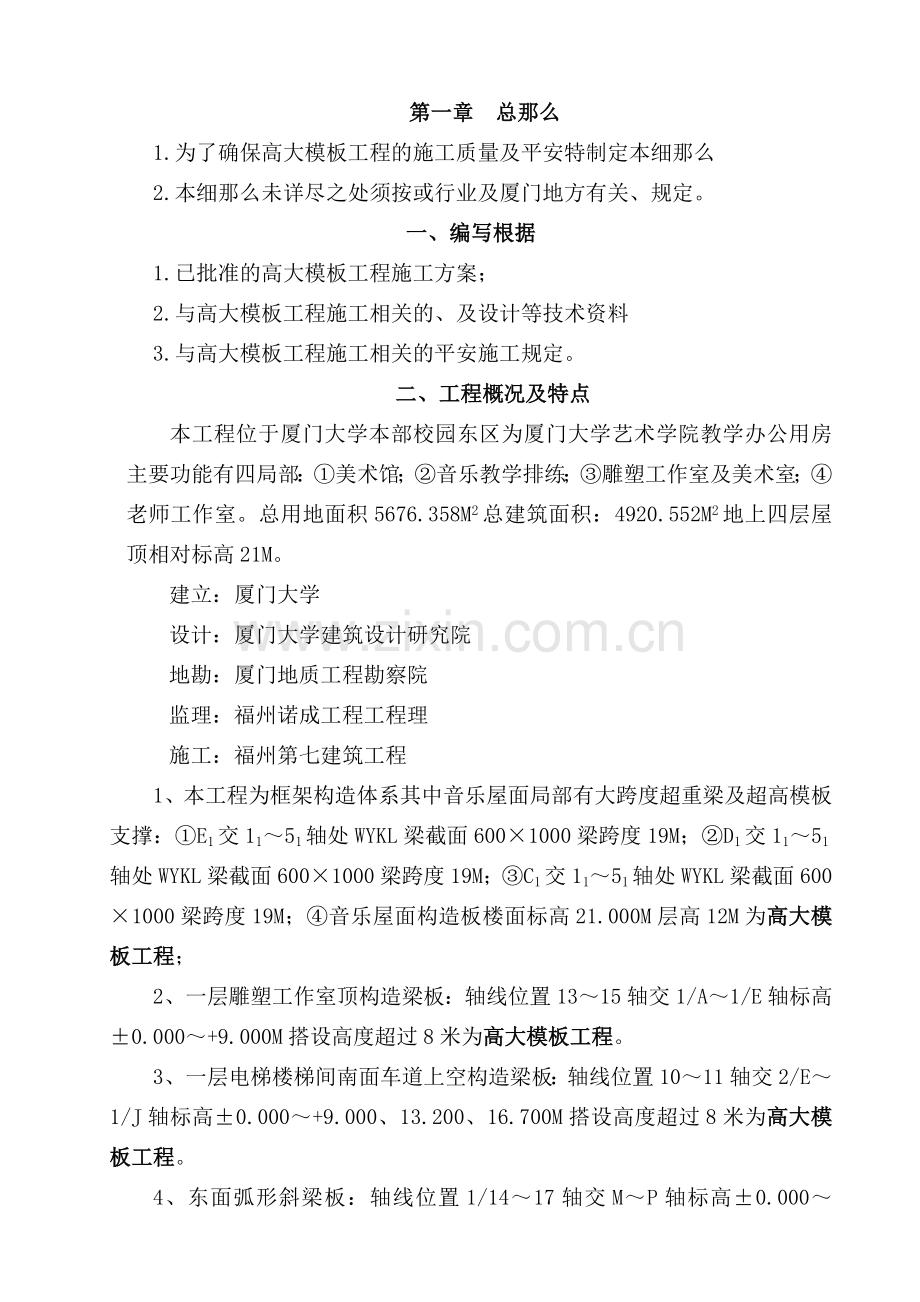

第一章 总那么
1.为了确保高大模板工程的施工质量及平安特制定本细那么
2.本细那么未详尽之处须按或行业及厦门地方有关、规定。
一、编写根据
1.已批准的高大模板工程施工方案；
2.与高大模板工程施工相关的、及设计等技术资料
3.与高大模板工程施工相关的平安施工规定。
二、工程概况及特点
本工程位于厦门大学本部校园东区为厦门大学艺术学院教学办公用房主要功能有四局部：①美术馆；②音乐教学排练；③雕塑工作室及美术室；④老师工作室。总用地面积5676.358M2总建筑面积：4920.552M2地上四层屋顶相对标高21M。
建立：厦门大学
设计：厦门大学建筑设计研究院
地勘：厦门地质工程勘察院
监理：福州诺成工程工程理
施工：福州第七建筑工程
1、本工程为框架构造体系其中音乐屋面局部有大跨度超重梁及超高模板支撑：①E1交11～51轴处WYKL梁截面600×1000梁跨度19M；②D1交11～51轴处WYKL梁截面600×1000梁跨度19M；③C1交11～51轴处WYKL梁截面600×1000梁跨度19M；④音乐屋面构造板楼面标高21.000M层高12M为高大模板工程；
2、一层雕塑工作室顶构造梁板：轴线位置13～15轴交1/A～1/E轴标高±0.000～+9.000M搭设高度超过8米为高大模板工程。
3、一层电梯楼梯间南面车道上空构造梁板：轴线位置10～11轴交2/E～1/J轴标高±0.000～+9.000、13.200、16.700M搭设高度超过8米为高大模板工程。
4、东面弧形斜梁板：轴线位置1/14～17轴交M～P轴标高±0.000～+9.000M搭设高度超过8米为高大模板工程。

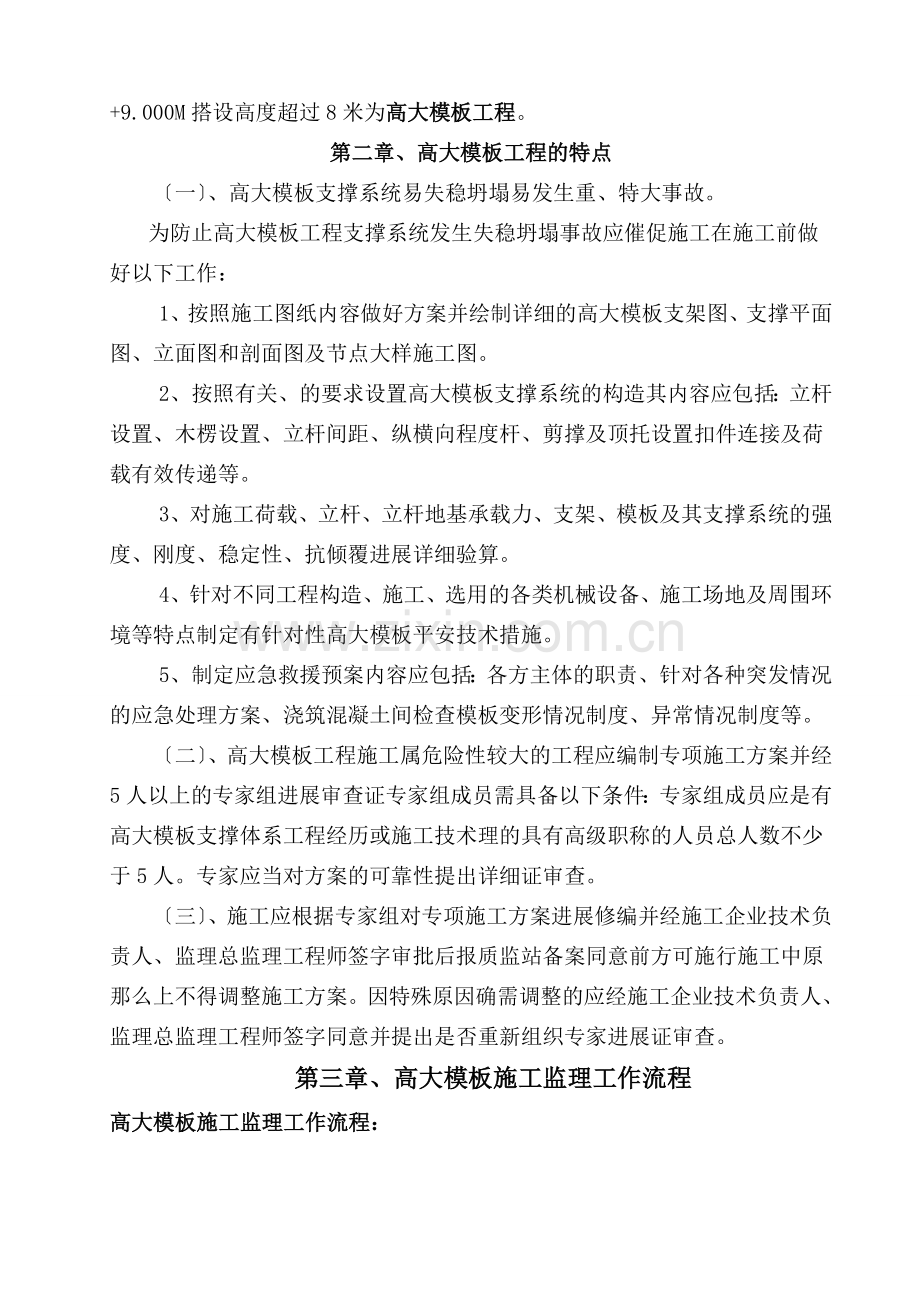

第二章、高大模板工程的特点
〔一〕、高大模板支撑系统易失稳坍塌易发生重、特大事故。
为防止高大模板工程支撑系统发生失稳坍塌事故应催促施工在施工前做好以下工作：
1、按照施工图纸内容做好方案并绘制详细的高大模板支架图、支撑平面图、立面图和剖面图及节点大样施工图。
2、按照有关、的要求设置高大模板支撑系统的构造其内容应包括：立杆设置、木楞设置、立杆间距、纵横向程度杆、剪撑及顶托设置扣件连接及荷载有效传递等。
3、对施工荷载、立杆、立杆地基承载力、支架、模板及其支撑系统的强度、刚度、稳定性、抗倾覆进展详细验算。
4、针对不同工程构造、施工、选用的各类机械设备、施工场地及周围环境等特点制定有针对性高大模板平安技术措施。
5、制定应急救援预案内容应包括：各方主体的职责、针对各种突发情况的应急处理方案、浇筑混凝土间检查模板变形情况制度、异常情况制度等。
〔二〕、高大模板工程施工属危险性较大的工程应编制专项施工方案并经5人以上的专家组进展审查证专家组成员需具备以下条件：专家组成员应是有高大模板支撑体系工程经历或施工技术理的具有高级职称的人员总人数不少于5人。专家应当对方案的可靠性提出详细证审查。
〔三〕、施工应根据专家组对专项施工方案进展修编并经施工企业技术负责人、监理总监理工程师签字审批后报质监站备案同意前方可施行施工中原那么上不得调整施工方案。因特殊原因确需调整的应经施工企业技术负责人、监理总监理工程师签字同意并提出是否重新组织专家进展证审查。
第三章、高大模板施工监理工作流程
高大模板施工监理工作流程：

审查
专业监理工程师
审查
总监理工程师
施工按方案施工
专业监理工程师/总监理工程师
施工前按要求进展备案施工时检查杆底处理、立杆、支架、模板是否按方案内容施工。检查支撑系统强度、刚度、稳定性、抗倾覆以及支承层是否能满足计算要求。检查高大模板工程浇筑混凝土时是否满足浇筑要求经监理验收合格报请监视的质安站模板验收
高大模板工程组织验收
建立
编制专项施工方案
承包
按专家组审查补充完善方案
审查证
专家组
浇筑混凝土
监理员旁站

未通过
通过
审核结果

承包

第四章、高大模板施工监理工作控制要点
〔一〕、搭设前准备工作：
高大模板支撑体系搭设前应由工程技术负责人向工程理人员和搭设人员进展平安技术交底以及对施工详图进展说明并做好书面交底签字手续监理应对平安技术交底和三级教育情况进展检查、催促落实到位。
〔二〕、施工控制要点：
本工程音乐高大模板支撑架局部搭设在观众席斜梁板砼上监理应催促施工立杆垫板、扫地杆应按施工方案要求设置支撑架体搭设时间不宜过早应待观众席斜梁板砼强度满足架体支撑方可搭设未经监理答应三层梁板、观众席斜梁板模板支撑不得撤除。
〔三〕、支撑架搭设控制要点：
1、高大模板工程支撑系统所选用的钢、扣件材质必须符合、要求本工程施工方案中选用Φ48×3.0 mm钢及其配套扣件严禁使用锈蚀、变形、断裂、脱焊、螺栓松动或其它影响使用性能构造缺陷的材料扣件应有消费答应证、质量合格证、法定检测的测试和标识有裂缝、变形的严禁使用出现滑丝的螺栓必须更换。扣件应进展防锈处理。。
2、高大模板工程支撑系统所采用扣件式钢搭设时必须符合、以及方案的要求。
3、搭设支架前用石灰弹出支架搭设线根据现场情况确定支架搭设高度并确定可调式顶托位置顶托螺杆不宜超过200mm。
4、为了确保支架的整体稳定性立杆垫板采用垫木长度宜不少于2跨、宽度不小于150mm、厚度不小于50mm离地面200mm处设置纵横扫地杆一道立杆间距、纵横向程度杆道数、剪撑设置应符合施工方案要求立杆接长必须对接严禁搭接同时对接应按要求错开。
5、支架搭设应按方案内容的施工荷载计算、立杆计算、支架计算、模板及其支撑系统的强度、刚度、稳定性、抗倾覆且按高大模板的支架图、支撑平面图、立面图和剖面图及节点大样施工图连接并连接牢靠。
6、监理时应特别注意梁构件模板支撑搭设要求严格按经审批同意的施工方案施工着重控制以下几点：
〔1〕立杆间距是否符合方案计算间距要求；
〔2〕梁底支撑木方规格、间距是否满足要求；
〔3〕梁侧对拉螺栓是否按方案中要求的间距设置、梁底立杆支撑是否符合方案要求顶托是否有设置。
〔4〕所有的节点必须都有按要求采用双扣件连接不得遗漏。扣件的拧紧扭力矩应控制在45～60N•m之间。
〔5〕剪撑是否按方案要求设置。
〔6〕支撑体系搭设过程和完毕后施工应采用扭力扳手对扣件螺栓拧紧扭力矩进展检查并形成书面记录监理应施行旁站监理。抽样应按随机分布原那么进展适当加大受力较大部位的抽检数量。抽检的数量为扣件数量的10％不合格率超过抽检数量10％的应全面检查直至合格为止。
〔四〕、模板安装的控制要点：
1、施工测量工程师应根据设计图纸提供的梁底标高对支架上托进展找平测量并考虑预拱度按设计要求调整好纵坡、横坡再报监理部复核。
2、模板制作时对现浇混凝土梁、板其模板应按设计要求起拱；当设计无详细要求时起拱高度宜为跨度的1/1000～3/1000对于固定在模板上的预埋件、预留孔和预留洞均不得遗漏且应安装结实其偏向应符合GB50204-2002中表的规定。
3、现浇构造模板安装应能满足下表要求:
工程
允许偏向〔mm〕
检验
轴线位置
5
钢尺检查
底模上外表标高
±5
水准仪或拉线、钢尺检查
截面尺寸
根底
±10
钢尺检查
柱、墙、梁
+4-5
钢尺检查
层高垂直度
不大于5M
6
经纬仪或吊线、钢尺检查
大于5M
8
经纬仪或吊线、钢尺检查
相邻两板外表上下差
2
钢尺检查
外表平整度
5
2M靠尺和塞尺检查
4、模板安装完施工经自检合格后即可组织验收验收时必须由工程技术负责人、编制人员、专职平安员、总监、专业监理工程师等人员参加并填写验收表格履行签字手续在架体搭设完成后、混凝土浇筑一个工作日前工程质量、平安监视机构验收经历收合格后方可进展钢筋的安装工作。
〔五〕、模板撤除的控制要点：
1、非承重侧模板应在砼强度能保证其外表及棱角不致因拆模而受损坏时方可撤除一般应在砼抗压强度到达2.5MPa时方可撤除侧模板。
2、高大模板支撑体系撤除时混凝土的强度应符合?混凝土构造工程施工质量验收?〔GB50204〕的有关要求并报监理审查同意前方可施行。
第五章、高大模板施工监理工作
〔一〕、平行检验
施工施工测量放线完成后报监理部审查监理部将委派测量专业监理工程师对施工测量放线内容进展复核复核结果满足相关要求前方可进展下道工序施工。
测量监理工程师还将对施工的支架预压沉降观测进展抽查以保证测量数据的有效。
〔二〕、旁站
现场监理对高大模板工程搭设与撤除施行全过程旁站监理即时发现平安隐患即时发出书面责整改情节严重者报总监理工程师责停工整改并由总监理工程师下发暂停工假设施工拒不整改或整改不合格时再即时上报区质安站。
〔三〕、巡视
监理工程师、监理员每天对施工现场进展巡视巡视内容主要是检查施工是否按已审批的施工方案施工及现场存在的平安隐患。巡视发现问题及时施工整改并下发书面整改情节严重者报总监理工程师责停工整改并由总监理工程师下发暂停工假设施工拒不整改或整改不合格时再即时上报区质安站。
