建筑智能化工程施工监理实施细则1.doc

资源描述

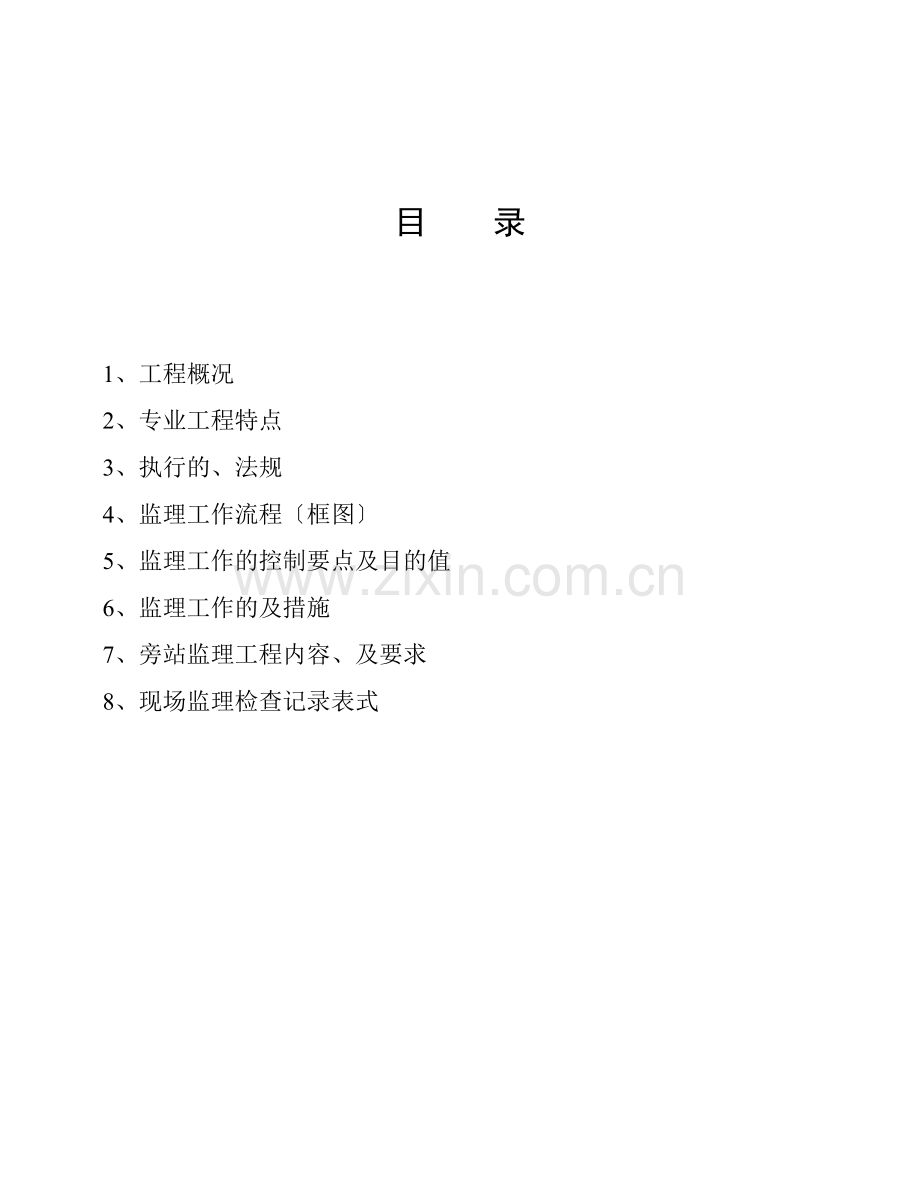

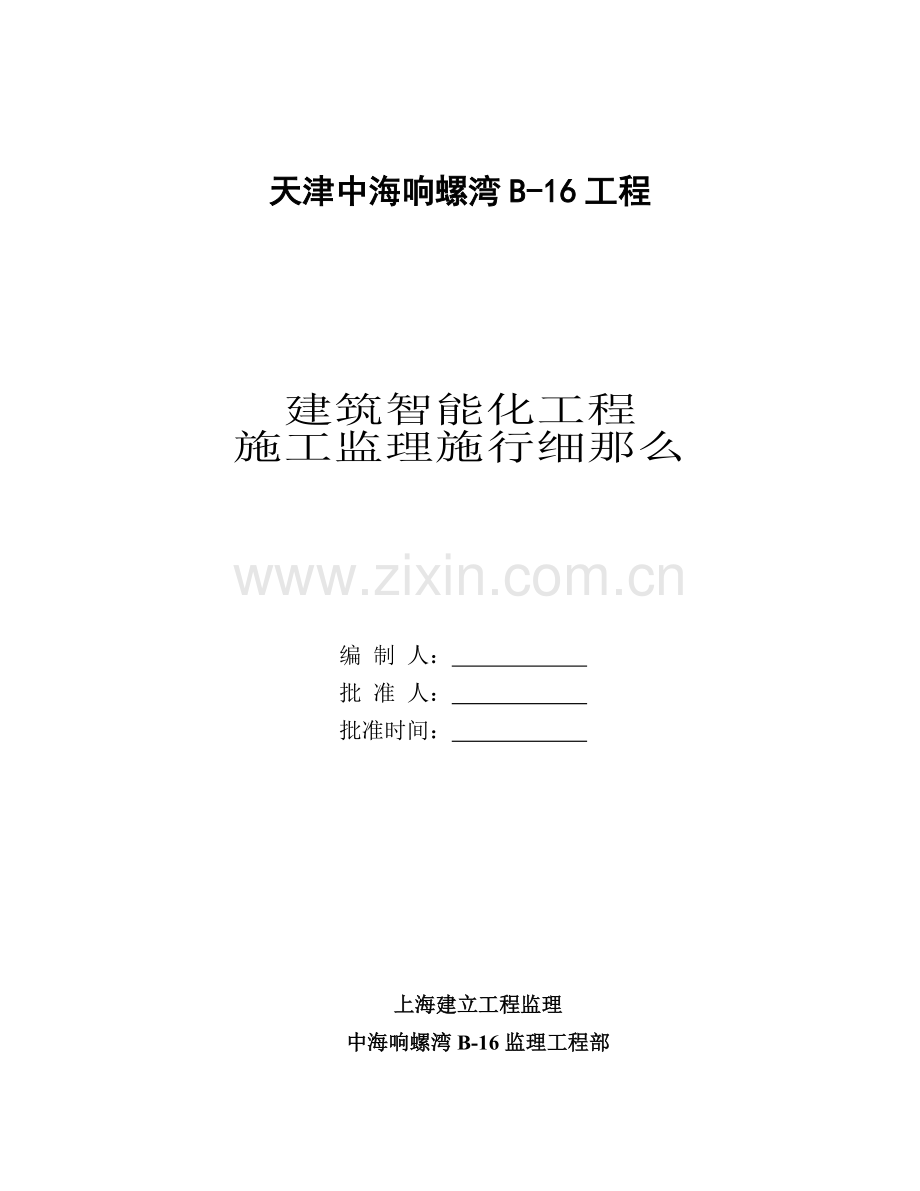

天津中海响螺湾B-16工程建筑智能化工程施工监理施行细那么编制人：批准人：批准时间：上海建立工程监理中海响螺湾B-16监理工程部目录 1、工程概况 2、专业工程特点 3、执行的、法规 4、监理工作流程〔框图〕 5、监理工作的控制要点及目的值 6、监理工作的及措施 7、旁站监理工程内容、及要求 8、现场监理检查记录表式 1 工程概况天津塘沽区响螺湾商务区由万顺北道、滨河路、众泰路所围成。响螺湾B-16地块工程包括1栋25层办公及酒店是公寓和1栋4层商业群房其上部构造形式为剪力墙构造地下部为两层地下车库本工程总用地面积8613.3平方米总建筑面积约6万平方米。 2 专业工程特点通信( 与宽带网)系统本工程系统采用直通用户方式每间商业设一部进线。进线引自政网穿RC室外地坪下800mm,引入总接线箱。每层设分线箱。每户均设插座。干线采用电缆弱电竖井内沿金属线槽敷设。有线电视系统本工程电视系统信源引自政有线电视网。穿RC室外地坪下埋800mm,引入竖井电视放大箱。每层设分支分配器或放大器箱下皮距地1.2m明装。有线电视系统主干采线选用SYWV-75-9同轴电缆沿金属线槽弱电竖井内敷设分支线采用SYWV-75-5-KBG20-WC〔FC〕。每户设电视插座。所有引入端设置过压保护装置。 3 执行的、法规（1） ?火灾自动系统施工及验收?〔GB50166〕（2） ?火灾自动系统设计?〔GBJ116〕（3） ?建筑与建筑群综合布线系统工程设计?〔GB/T50311〕（4） ?建筑与建筑群综合布线工程验收?〔GB/T50312〕（5） ?防盗控制器通用技术条件?〔GB12663〕（6） ?楼宇对讲电控防盗门通用技术条件?〔GA/T72—94〕（7） ?民用闭路监视电视系统工程技术?〔GB50198〕（8） ?有线电视系统工程技术?〔GB50200〕（9） ?人民防空工程设计防火?〔GBJ98〕（10） ?智能建筑弱电工程设计施工图集?〔GJBT—471〕（11） ?智能建筑施工及验收?〔DG/T J08—601—2001〕参加智能化方案及图纸会审 4 监理工作流程〔框图〕参加设计交底〔审核〕智能化工程承包资质审核智能化工程施工组织设计或施工方案审核施工技术理体系、质保体系施工前检查平安、防火要求：消防器材；危险物品堆放；孔洞防火措施等环境要求：土建施工情况；土建工艺〔机房面积、预留洞〕；施工电源；地板铺设等器材检验：外观检查型、规格、数量；电缆电性能测试；线测试；仪器仪表及设备检查施工过程监理〔巡视、旁站、检查、测试参加隐蔽工程验收〕智能化设备安装：框架、机箱、配线部件、仪器仪表等架空缆线、道缆线、埋式缆线、隧道缆线及其它线缆布放电缆桥梁、线槽、电敷设按检验批审核评定各分项工程质量组织开工验收〔预验收〕监视施工整改智能化系统各子分部〔含主要分项〕系统测试审核评定子分部及分部工程质量参加开工验收开展保修监理工作 5 监理工作控制要点及目的值 1．施工前监理工作的控制点及目的值 1〕审核本工程智能化系统方案或有关设计及时提供反应对于有可能进一步优化的系统方案应及时组织力量献计献策完善系统方案特别是本工程信息点总量设置及其配置要求做到技术先进、经济合理、平安可靠、安装维护方便。 2〕审核智能化工程承包资质其中包括：各专业企业资质；工商执照、企业业绩、特殊专业的施工答应证；外企进境施工答应证；工程经理资质等。要求上述资质符合要求并在法定有效内。 3）核施工组织设计或施工方案其中包括：〔1〕适时性〔分包应在施工前提出〕；〔2〕技术保证〔分包提出的施工技术措施符合本工程设计及智能化专业技术要求〕；〔3〕人力资料保证〔分包提出的有关施工技术人员配置符合施工合同规定的质量、工要求〕；〔4〕施工设备保证〔分包用于本工程施工的机械设备及仪器仪表符合施工合同规定的质量、工要求〕；〔5〕质量保证〔分包提出的质量目的明确理措施到位〕；〔6〕平安保证〔高科技特殊专业施工的平安措施符合本工程施工要求〕；〔7〕施工条件及方案进度保证〔施工前对土建及安装其它专业的要求明确施工方案进度符合本工程总工要求〕。 4〕审核及认定进场材料、设备〔1〕进场的智能化系统器材、线缆应符合现行符合本工程设计要求；进口材料设备还需提供商检部门证明及中文的有关技术。〔2〕光缆等新材料、新设备进场应具有法定的准用及有关性能测试。 5〕监理工作的技术准备〔1〕熟悉设计图纸及本工程有关智能化系统在土建等其它专业的配合下熟悉智能化各子分部工程智能化与土建、电气及其它安装专业的施工界面在可能的条件下进一步优化施工的作业顺序为关键工序及部位的监理旁站工作〔选点〕创造条件。〔2〕审核智能化工程系统供配电及临时施工用电的配置容量及其电源质量审核用电平安措施。〔3〕审核土建预留孔洞的几何尺寸、轴线标高〔特别是地下室板墙、人防工程等防水、防渗漏措施〕及设计要求的其它事宜。〔4〕审核本工程智能化系统对室内外环境的防静电要求根据建筑智能化的专业要求审核防静电危害环境的施工方案〔其中包括：抑制环境组成带电、防止发生静电放电及静电噪声传播等综合预防措施〕。 (1) 检查设计要求的安装接地线到位及通断情况。 2．施工过程监理工作的控制要点及目的值 1〕线缆敷设安装工程〔1〕在允许焊接的金属构造和混凝土构筑物的金属预埋件上安装支架时应采用焊接固定。〔2〕支架不应安装在具有较大振动、热源、腐蚀性及排污沟道的位置；也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、道及能挪动的构筑物上。〔3〕线槽拐直角弯时其最小弯曲半径不应小于槽内最粗电缆外径的10倍。〔4〕强弱电均采用PUC时弱电配宜防止与强电配平行敷设假设必须平行敷设时相隔间距宜大于0.5m。〔5〕保护与检测元件或接地设备之间应用金属软连接并设存水弯金属软长度宜小于2m。〔6〕黑色钢与镀锌桥架之间跨接时应在黑色钢端焊一只铜螺栓用≥4mm2的铜线与镀锌桥架连接。〔7〕保护埋设于墙内或混凝土内时其保护层应≥15mm。〔8〕敷设在电缆沟道内的保护不应紧靠沟壁。〔9〕线槽的直线长度超过50m时宜采取热膨胀补偿措施。〔10〕地面暗敷设线槽一般为3m留0.6m处设一出线口超过6m宜加装分线盒；线槽出线口和分线盒必须与地面平齐。（11）弱电缆需同一线槽内敷设时应用金属隔开分开敷设。〔12〕保护弯成角度应大于〔等于〕900。〔13〕保护的弯曲半径：明敷设穿无铠装的电缆时不应小于保护外径的6倍穿铠装电缆以及埋设于地下与混凝土内时不应小于保护外径的10倍；保护弯曲处不应有凹陷裂缝及明显的弯扁。〔14〕单根保护的直角弯不宜超过两个。〔15〕保护的两端口应带线箍或打成喇叭形。〔16〕智能建筑电内有PE线时每只接线盒都应与PE线相连。〔17〕采用镀锌电配时其跨接应符合设计及现行?建筑电气工程施工质量验收?GB50303的规定。〔18〕埋入墙或混凝土内的保护其保护层不应小于15mm。〔19〕穿过楼板〔或平台〕继续向前明敷的保护段宜高出楼板〔或平台〕1m。〔20〕敷设在电缆沟道内的保护不应紧靠内壁。〔21〕当配采用镀锌电设计又规定子间需做跨接时应满足以下要求：明敷配应采用设计指定的专业接地线卡跨接；埋地或埋设于混凝土中的电可采用熔焊跨接；假设电不允许采用熔焊跨接可采用穿PE线方式；假设内布有裸软PE铜线电可不跨接但PE线应与它所经过的每一只接线盒相连。（22）护连接后应保证整个系统的电气连续性。〔23〕一般线缆敷设时的环境温度不应低于-70C。〔24〕多芯电缆的弯曲半径不应小于其外径的6倍；同轴电缆的弯曲半径不应小于其外径的10倍。〔25〕线缆穿敷设截面利用率不应大于〔等于〕40；线槽敷设截面利用率不应大于〔等于〕60。〔26〕信电缆〔线〕与电力电缆〔线〕穿插敷设时宜成直角；平行敷设时其间距应符合设计规定。〔27〕信线路、供电线路、控制线路及有特殊要求的仪表信线路应分别采用各自的保护。〔28〕每一个接线端上最多允许接两根芯线。〔29〕敷设光缆前应检查光纤；光纤应无断点其衰减值应符合设计要求；光缆长度应符合施工图要求的敷设长度；架空光缆的接头应设置在杆旁1m范围内。〔30〕敷设光缆时其弯曲半径不应小于光缆外径的20倍。光缆的牵引端头应作好技术处理；可采用牵引力自动控制性能的牵引机进展牵引。牵引力应加于加强芯上其牵引力不应超过150kg；牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km；光缆接头的预留长度不应小于8m。〔31〕光缆敷设完毕应检查光纤有无损伤并对光缆敷设损耗进展抽测。确认没有损伤时再进展接续。〔32〕道敷设光缆时无接头的光缆在直道上敷设应有人工逐个人孔同步牵引。预先作好接头的光缆其接头部不得在道内穿行；光缆端头应用塑料胶带包扎好并盘成圈放置在托架高处。〔33〕光缆与电缆同敷设时应在暗内预置塑料子将光缆敷设在子内使光缆与电缆分开布放子的内径应为光缆外径的1.5倍。〔34〕光缆的接续应由受过专门训练的人员操作接续时应采用光功率计或其他仪器进展监视使接续损耗到达最小；接续后应做好接续保护并安装好光缆接头护套。〔35〕光缆敷设后宜测量通道的总损耗并用光时域反射计观察光纤通道全程波导衰减特性曲线。〔36〕在光缆的接续点和终端应作永久性标志。 2〕智能化接地系统安装工程〔1〕为防止外界电压危害人身平安和对设备的损害抑制电气干扰保证通信设备正常工作电信设备的以下部均应接地；直流电源、电信设备的机架、机壳、入站通信电缆的金属护套和屏蔽层；交流配电屏、整流器屏等供电设备的外露导电部；直流配电屏的外露导电部；交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部；电缆、架空线路及有关需要接地的部如放电器、避雷器、保护间隙等。〔2〕当低压配电系统采用取TN制式供电电信设备假设要求严格限制工频交流对其干扰且电信设备不易做到与站内各种金属构件绝缘时应采用TN—S制式。〔3〕配电屏、整流器等外露导电部当加固装置将其与机架、机框在电气上已连通时仍需与PE线或PEN线相连。〔4〕电信设备的工作接地一般要求单独设置亦可与建筑物内变压器的工作接地共用一个接地装置。但必须通过绝缘的专用接地线与接地装置相连。〔5〕电信设备采用共同接地装置时其接地电阻应不大于1Ω宜用两根截面不小于25 mm2的铜芯绝缘线穿敷设到共同接地极上当采用根底钢筋作为共同接地极时连接处应有铜铁过渡接头。〔6〕电子设备的信接地、屏蔽接地和保护接地等一般合用一个接地极其接地电阻不大于4Ω当电子设备的接地与工频交流接地、防雷接地合用一个接地极时其接地电阻不大于1Ω。〔7〕对抗干扰才能差的电子设备其接地应和防雷接地分开两者互相间隔宜在20m以上对抗干扰才能较强的电子设备两者间隔可酌情减少但不宜小于5m。〔8〕当电子设备接地和防雷接地采用共同接地装置时为了防止雷击时遭还击和保证设备平安应采用埋地铠装电缆供电。〔9〕电缆屏蔽层必须接地为防止产生干扰电流对于控制及信电缆应一点接地。〔10〕为减少趋肤效应和通道阻抗直流工作接地的引下线应采用多芯铜导线截面不宜小于35 mm2当需要改善信的工作条件时宜采用多股铜绞线。〔11〕输入信的电缆穿钢敷设或敷设在带金属盖板的金属桥架内钢及桥架均应接地。〔12〕架设在建筑物顶部的天线金属底座必须与建筑物顶部的避雷网相连构成避雷系统通过至少在不同方向的两根引下线或建筑物内的主钢筋进展接地。〔14〕接地环母线的截面用铜箔80mm×0.35mm。〔15〕电子设备的接地极宜采用地下程度敷设做成耙形或星形。〔16〕强弱电采用结合接地极时接地电阻必须小于1Ω。〔17〕采用结合接地极时智能建筑接地引出线和强电接地引出线不能从同一点引出两者相距大于3m。〔18〕智能建筑弱电系统中的接地干线应与强电系统的接地干线分开敷设在设计无规定时其接地干线截面不宜小于25mm2的绝缘铜导线并固定在绝缘子的接地排上。 3〕通信网络系统安装工程〔1〕通信线缆道采用水泥块时应符合邮电部?通信道工程施工及验收?〔YDJ39—90〕的规定。〔2〕工程中使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求；电缆所附的标志、标签内容应齐全〔电缆型、消费厂名、制造日和电缆盘长〕、明晰；电缆应附有出厂检验合格证。如用户要求应附有本批量电缆的电气性能检验。〔3〕电缆的电气性能应从本批量电缆的任意盘中进展抽样测试。〔4〕线料和电缆的塑料外皮应无老化变质现象并进展通、断和绝缘检查。内电缆、接线端子板等主要器材的电气性能应抽样测试。当相对湿度在75以下用250伏兆欧表测试时电缆芯线绝缘电阻应不小于200MΩ；接线端子板相邻端子的绝缘电阻应不低于500MΩ。〔5〕剥开电缆头有A、B端要求的要识别端别在缆线外端应标出类别和序。〔6〕光缆开盘后应先检查光缆外表有无损伤光缆端头封装是否良好。〔7〕综合布线系统工程采用62.5/125.5μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时现场检验应测试光纤衰减常数和光纤长度。 i〕衰减测试：宜采用光时域反射仪〔OTDR〕进展测试测试结果如超出或与出厂测试数值相差太大应用光功率计测试并加以比拟断定是测试误差还是光纤本身衰减过大。 ii〕长度测试：要求对每根光纤进展测试测试结果应与实际长度一致。如在同一盘光缆中光纤长度差异较大那么应从另一端进展测试或做通光检查以断定是否有断纤存在。〔8〕光纤调度软纤〔光跳线〕检验应符合以下规定：光纤调度软纤应具有经过防火处理的光纤保护包皮两端的活性连接器〔活接头〕端面应配有适宜的保护盖帽；每根光纤调度软纤中光纤的类型应有明显的标记选用应符合设计要求。〔9〕保安接线排保安接线排的保安单元过压、过流保护各项指标应符合原邮电部?电信交换设备过电压、电流防护技术要求及试验?〔YD/T950〕和?端设备电气防护建筑?〔ITU—TK.20〕的规定。〔10〕光纤插座的连接器使用型和数量、位置应与设计相符。〔11〕光纤插座面板应有发射〔TX〕和承受〔RX〕明显标志。〔12〕对绞电缆〔UTP〕电气性能、机械特性、传输性能及插接件的详细技术指标和要求应符合?数字通信对绞/星绞对称电缆?〔YD/T831〕的规定。〔13〕通信设备之间的连接电缆终端作业可分为插接、绕接和卡接。缆线终端的一般要求：缆线在终端前必须检查标签颜色和数字含义并按顺序终端；缆线中间不得产生接头现象；缆线终端应符合设计和厂家安装手册要求。〔14〕插接电缆终端必须根据设计进展电缆的走向及路由应符合厂家有关规定。〔15〕绕接电缆芯线的电缆破头处应平齐不得损伤芯线的绝缘；分线应按色谱顺序不得将每组芯线的互绞翻开；绕接电缆芯线必须使用绕线不得以手钳代替并应到达以下要求：每根芯线在端子上绕接的圈数应为：线径为0.4~0.5mm时6~8圈0.6~1.0mm时4~6圈；绕接应严但不应叠绕；绕接芯线应从端子根部开场不接触端子的芯线部不宜露铜芯线不得有损伤。〔16〕卡接芯线时应用接插设备消费厂家提供的专用工具不得随意用代用工具；缆线终端处必须卡接结实接触良好；对绞电缆与接插件连接应认准线、线位色标不得颠倒和错接。〔17〕对绞电缆芯线终端每对对绞线应尽量保持扭绞状态非扭绞长度对于5类线不应大于13mm4类线不大于25mm。〔18〕剥除护套均不得刮伤绝缘层应使用专用工具剥除；屏蔽对绞线的屏蔽层剥除后应与接插件的屏蔽罩作3600全圆周接续屏蔽层的长度应覆盖到不使双绞线暴露。〔19〕对绞线在与信息插座〔RJ45〕相连时必须按色标和线对顺序进展卡接。插座类型、色标和编应按设计规定。〔20〕光纤互连和穿插连接装置〔光纤连接盒以下简称LIU〕可以为固定和抽屉两种方式其装配应按设备说明书进展安装的方式、位置和高度应符合设计要求。〔21〕光缆进入LIU的光缆入孔处时应采取保护措施〔光缆减压单元〕。光缆在LIU中应按规定的位置夹持在缆夹中接上地线并按规定留出足够的长度以便对光缆中的光纤末端按照操作规程进展安装固定和连接器的成端。〔22〕光缆纤芯与连接器尾纤接续处应加以保护和固定连接器在插入适配器之前应进展清洁插入符合设计要求。光纤连接器的连接要求见有关规定。应使用规定长度的光纤跳线光纤跳线在LIU内的途径、固定应符合设备说明书的要求。〔23〕光纤接续损耗值应符合表1的规定：表1 光纤接续损耗光纤接续损耗〔dB〕光纤类别多模单模平均值值平均值值融接 0.15 0.30 0.15 0.30 机械接续 0.15 0.30 0.20 0.30 〔24〕安装通信设备直流电源线的路由、路数及布放位置应符合施工图的规定；使用导线〔铝、铜条或电力电缆〕的规格、器材绝缘强度及熔丝的容量均应符合设计要求；电源线应采用整段的线料不得在中间接头。〔25〕交流系统使用的交流电源线〔110V或220V〕必须有接地保护线；直流电源线成端接续时应连接结实接触良好保证电压降指标及对地电位符合设计要求。〔26〕通信设备的每一路直流馈电线连同所接的列内电源线和机架引入线两端腾空时用500V兆欧表测试正负线间的和负线对地间绝缘电阻均不得小于 1MΩ。〔27〕通信设备使用的交流电源线两端腾空时用500V兆欧表测试心线间和心线对地间的绝缘电阻均不得小于1MΩ。〔28〕采用塑料电力电缆作直流馈电线时每对馈电线应保持平行正负线两端应有统一红蓝标志。安装后的电源线末端必须用胶带等绝缘物封头电缆剖头处必须用胶带和护套封扎。〔29〕截面积在10mm2以下的单股电力电缆端头用打接头圈连接接头圈可略砸成扁平打圈方向应与紧固螺帽的方向一致；截面积在10 mm2以上的多股电力电缆端头应使用线鼻子连接；线鼻子的规格与导线线径相吻合。〔30〕从接地体引入机房的地线其截面积可按接地电阻和地线长度算出一般宜为95 mm2最小不得小于75 mm2。〔31〕天线的防雷接地体及接地线应事先做好并测试接地电阻符合设计要求后方可进展天线安装对于含有传动关节的构件应确认转动灵敏无异常声音。〔32〕天线施工中应采用精度为6s级以上带有罗盘的专用经纬仪。〔33〕天线定位时应根据通信方位角及俯仰角用手动调整天线方位角计算公式如下： θ＝1800±tg-1〔tgλ/sinδ〕式中：θ——从地球站上看卫星正北的方位角〔度〕 α——从地球站上看卫星的仰角〔度〕 λ——地球站与卫星之间经度差的绝对值〔度〕 δ——地球站纬度〔度〕 K——同步轨道半径与地球半径之比为6.63 注：卫星经度大于地球站经度时取“-〞否那么取“+〞。手动调整天线后即跟踪卫星发出的电信进展天线定位微调。〔34〕VSAT端站的工作接地、防雷接地宜采用三合一的结合接地系统接地系统的接地电阻应不大于5Ω。〔35〕VSAT端站的天线支架及室外单元的外壳应与建筑物顶上的避雷带有良好的电气连接天线面上沿也应设避雷针避雷针直接引至避雷带。〔36〕引入机房的接地线不得少于两根连接接地母线的接地体与建筑物防雷地线在地下应连通应尽量利用地下各点金属设施作为接地装置的组成部。〔37〕VSAT机房所有设备的外壳应与接地母线可靠连接。 4〕平安防范系统工程〔1〕各类入侵探测器的安装应根据可选用的特性及戒备范围要求进展安装。〔2〕周界入侵探测器的安装位置要对准防区要穿插。室外入侵探测器的安装应符合使用要求和防护范围；底座和支架应固定牢靠其导线连接应采用可靠连接方式；外接导线应留有一定的余量。〔3〕摄像机的安装：应满足监视目的视场范围要求并具有防损伤、防破坏才能。安装的高度：室内间隔地面不宜低于2.5m；室外间隔地面不低于3.5m；电梯厢内的摄像机应安装在电梯厢门左侧〔或右侧〕上角并应能有效监视电梯厢内乘员；各类摄像机应保持结实、绝缘隔离注意防破坏；摄像机在安装前应逐个通电检查和粗调调整后焦面、电源同步等性能在处于正常工作状态前方可安装；摄像机经功能检查、监视区域的观察和图像质量达标前方可固定；在高压带电的设备附近安装摄像机时应遵守带电设备的平安规定；摄像机信导线和电源导线应分别引入并用软保护不影响摄像机的转动；摄像机配套装置〔防护罩、支架、雨刷等设备〕安装时应灵敏结实。〔4〕云台安装在支架上应结实转动时无晃动；根据技术条件和设计要求检查云台的转动角度范围、定准云台转动起点方向。〔5〕解码器〔箱〕应安装在云台附近或吊顶内〔但须有检修孔〕。〔6〕楼宇对讲设备门口机的安装应符合以下规定：门口机的安装高度离地面宜1.5~1.7m处面向访客；对可视门口机内置摄像机的方位和视角作调整；对不具有逆光补偿功能的摄像机安装时宜作环境亮度处理；理机安装时应结实并不影响其他系统的操作与运行；用户机宜安装在用户出入口的内墙安装的高度离地面宜1.3~1.5m处保持结实。〔7〕有线巡更信息开关或无线巡更信息钮应按设计要求安装在各出入口或其他需要巡更的站点上其高度离地面宜1.3~1.5m处；安装应结实、端正户外应有防水措施。〔8〕车库理设备的读卡机〔IC卡机、磁卡机、出票读卡机、验卡票机〕的安装应符合以下规定：应安装在平整、巩固的水泥墩上保持程度、不能倾斜；宜安装在室内；安装在室外时应考虑防水及防撞装置措施；读卡机与闸门机安装的中心间距宜为2.4~2.8m。〔9〕感应线圈的安装应符合以下规定：埋设深度距地外表不小于0.2m、长度不小于1.6m、宽度不小于0.9m。感应线圈至机箱处的线缆应采用金属保护并固定结实；应埋设在车道居中位置并与读卡机、闸门机的中心间距保持在0.9m左右。〔10〕闸门机的安装应符合以下规定：应安装在平整、巩固的水泥基墩上保持程度、不能倾斜；宜安装在室内；安装在室外时应考虑防水及防撞措施；闸门机与读卡机安装的中心间距宜为2.4~2.8m。〔11〕信器的安装应符合以下规定：车位状况信器应安装在车道出入口的明显位置其底部离地面高度保持2.0~2.4m左右；车位状况信器宜安装在室内；安装在室外时应考虑防水措施；车位引导显示器应安装在车道上方便于识别引导信；其离地面高度保持2.0~2.4m；显示器的规格一般不小于长1.0m宽0.3m。〔12〕机架安装位置应符合设计要求。〔13〕控制台安装应符合以下规定：安装位置应符合设计要求正面与墙的净距不应小于1.2m侧面与墙或其他设备的间隔在主要走道不宜小于1.5m次要走道不宜小于0.8m；应竖直安装保持平稳；台内接插件与设备连接应牢靠；接线应符合设计要求无扭曲脱落现象；控制台装机容量应根据需要留有扩展余地；控制台布、尺寸和台面及座椅的高度应符合?电子设备控制台的布、形式和根本尺寸?〔GB7269〕的规定。〔14〕监视器的安装应符合以下规定：监视器安装在固定的机架和机柜上小屏幕监视器也可安装在控制台操作柜上。当安装在柜内时应有通风散热措施并注意电磁屏蔽；监视器的安装位置应使屏幕不受外来光直射当有不可防止的光照时应有避光措施。 5〕综合布线系统工程〔1〕电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m加上工程中所选用的接插件进展抽样测试并做好测试记录。〔2〕综合布线系统工程采用光缆时假设工程需要可测试光纤衰减和光纤长度要求如下：采用光纤测试仪进展测试假设测试结果超出〔或与出厂测试数值相差太大〕应采用光功率计测试复测以确定衰减超标原因。假设在同一盘光缆中长度差异较大那么应从另一端进展测试或做通光试验以断定断纤情况。〔3〕光纤接插软线〔光跳线〕两端的活动连接器〔活接头〕端面应装配适宜的保护盖帽。〔4〕机架、机柜安装的垂直度偏向应不大于3mm。〔5〕8位模块式通用插座安装在活动地板或地面上应固定在接线盒内插座面板采用直立或程度等形式接线盒盖面应与地面齐平。〔6〕8位模块式通用插座底座盒宜采用预置扩张螺钉固定等方式。〔7〕缆线终接后应留余量交接间、设备间对绞电缆预留长度宜为0.5~1.0m工作区为10~30mm光缆布放宜盘留预留长度宜为3~5m；有特殊要求的应按设计要求留存。〔8〕非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6~10倍；主干对绞电缆的弯曲半径应至少为电缆外径的10倍；光缆的弯曲半径应至少为光缆外径的15倍。〔9〕敷设暗宜采用钢或阻燃硬质PVC布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时直线道的径利用率应为50~60弯道应为40~50；暗布放4对对绞电缆或4芯以下电缆时道的截面利用率应为25~30；预埋线槽宜采用金属线槽其截面利用率不应大于50。〔10〕采用吊顶支撑柱作为线槽在顶棚内敷设缆线时每根支撑柱所辖范围内的缆线可以不设置线槽进展布放但应分束绑扎缆线护套应阻燃。〔11〕建筑群子系统采用架空、道、直埋、墙壁及暗敷设电、光缆的施工技术要求应按照本地网线路工程验收的相关规定。〔12〕在建筑物中预埋线槽宜按单层设置每一路由预埋线槽不应超过3根线槽截面高度不宜超过25mm总宽度不宜超过300mm。〔13〕电、线槽直埋长度超过30m或在线槽路由穿插、转变时宜设置过线盒。〔14〕从金属线槽至信息插座接线盒间的缆线宜采用金属软敷设。〔15〕暗敷设不应有S弯。〔16〕网络地板线缆采用金属线槽敷设。〔17〕金属线槽敷设时在线槽接头处每间距3m处分开两端0.5m处转弯处等宜设置支架或吊架。〔18〕采用公用立柱作为顶棚支撑柱时可在立柱中布放线缆。立柱支撑点宜避开沟槽和线槽位置支撑应结实。立柱中电力线和综合布线缆线合一布放时中间应有金属板隔离间距应符合设计要求。〔19〕综合布线系统干线子系统缆线不得布放在电梯或供水、供汽、供暖道竖井中亦不应布放在强电竖井中。〔20〕缆线中间不允许有接头。〔21〕对绞电缆终接〔与插接件连接〕应认准线、线位色标。〔22〕终接时每对对绞线应保持扭绞状态扭绞松开长度对于5类不应大于13mm。〔23〕对绞线与8位模块式通用插座相连时可采用A类或B类连接方式但在同一布线工程中两种连接方式不应混合使用。〔24〕屏蔽对绞电缆的屏蔽层与接插件终接处屏蔽置必须可靠接触缆线屏蔽层应与接插件屏蔽罩3600圆周接触,接触长度不宜小于10mm. 〔25〕各类跳线长度应符合设计要求一般对绞线跳线不应超过5m光缆跳线不应超过10m。〔26〕5类及光纤综合布线工程测试工程为长度、衰减、接线图、近端串音、电缆屏蔽层连通情况〔以上为电缆系统〕；衰减与长度〔以上为光缆系统〕。〔27〕5类及光纤综合布线工程测试仪表要求到达二级精度〔测试仪的性能参数包括：随机噪声最低值、剩余近端串音、平衡输出信、共模抑制、动态准确度、长度准确度、回损等〕。〔28〕现场测试仪应能测试3、5类对绞电缆布线系统及光纤链路。 3．系统测试及调试 1〕通信网络系统〔1〕光缆线路的主要传输特性〔光纤线路衰减、光纤后向散射信曲线、色散等〕测试要求到达设计要求。〔2〕SDH光缆传输设备系统测试及功能检查〔包括误码性能测试、光通道衰减测试、激光器保护功能检查、光缆线路系统保护倒换准那么检查等〕应符合系统及设计要求。〔3〕远端模块的系统测试应符合设计要求。〔4〕程控用户交换机、接入网设备、数字数据网〔DDN〕节点机、会议电视系统、VSAT端站、通信电源等应符合设计及有关要求。 2〕平安防范系统〔1〕单机通电检查〔包括：入侵探测器；防盗控制器；摄像机；视频控制矩阵；前端解码器、控制器；控制编码器；监视器；视频处理器；录像机；出入口设备；巡更设备；对讲访客、车库理、通信等设备〕。〔2〕按现行及设计要求调试系统、电视监控系统、出入口系统、巡更系统、访客系统、车库理系统、系统。要求系统连续运行120小时内无故障。 3〕综合布线系统〔1〕对绞布线原那么上全部测试〔测试工程主要为：接线图、长度、衰减、近端串音衰减等〕。假设需抽样测试时线对与信息端口〔点〕的测试比例应大于10。〔2〕光缆布线时的光衰减测试应满足GB/T8401的要求。〔3〕综合布线的自检可采用根本链路测试形式。〔4〕综合布线的应用验收应采用信道测试形式。〔5〕测试不合格的光纤、对绞线、信息端口〔点〕应及时修复并经重测直到合格。 4．工程验收 1〕通信网络系统工程验收〔1〕信息通信系统施工阶段验收应包括：随工检查、系统测试和初验检查。〔2〕信息通信系统通过初验测试后即可进展系统验收。系统验收应包括：割接准备、试运转验收测试、最终验收各阶段并按?建筑物智能化系统验收?的规定进展。〔3〕应核查的质量控制资料〔包括：系统；方案；维护手册；手册；安装手册；硬件技术手册；软件系统；电路说明；程序说明；程序；安装设计；数据及用户数据；系统测试记录等〕。 2〕平安防范系统工程验收〔1〕公共平安防范系统的工程验收一般由建立会同行业主部门组织安排有关人员必须遵守规定并将知面控制在最小范围。〔2〕公共平安防范系统的工程验收一般按试运行、技术培训、开工初验、系统测试等阶段进展；检测应表达正确、公正、完好、并注重量化；系统检测抽查工程一般为：电视监控系统前端设备20~30其它系统10~15总数10台以下的至少检测3台。〔3〕应核查的质量控制资料：工程设计任务书；工程合同、初步设计证书；设计方案、图纸及技术〔包括：系统原理框图、平面布防图及配置表、线槽及道布线图、中心控制室布置图、器材设备等〕；系统试运行、工程开工、技术核算；工程初验〔含隐蔽工程验收单〕；系统检测；系统使用说明及售后效劳等。〔4〕按上海地方平安防范系统工程验收结果分合格、根本合格、不合格三种。验收不合格的工程整改后、复验时应适当进步原不合格部的抽样比例。 5〕综合布线系统工程验收〔1〕综合布线系统工程验收对光缆布线系统测试主要测长度和衰减；对绞线布线主要测接线图、长度、衰减、近端串音等；其系统的自身验收采用根本链路测试形式；对系统的应用验收采用信道测试形式。〔2〕凡系统因无法修复而不合格的信息点或线对数量有一项超过1那么系统断定为不合格。〔3〕应核查的质量控制资料：使用维护说明书；综合布线系统图；综合布线信息端口分布图；综合布线配线架接线图；综合布线信息端口接线图；综合布路由图等。 6 监理工作的及措施 1. 按上海地方智能化建筑的等级划分为：甲、乙、丙上3个等级鉴于不同类型的建筑对各子系统智能化要求的侧重点不同智能建筑的甲、乙、丙三级与各子系统的一、二、三级并不对应。因此在使用时宜结合建筑的实际功能及智能化子系统组合配置进展综合评估。 2. 在智能化系统工程监理工作中根本的是巡视、旁站与检查验收。根据建筑智能化工程及其各子系统的特点关键节点〔工序〕的平行检测〔数据测量〕应是本工程监理工作的主要措施。通过检测获得并记录智能化系统设备符合要求的系统数据应为本工程监理工作的主要手段。并根据上述智能化系统不同的特性要求配置相应等级的仪器仪表。 3. 智能化工程和各子系统应用软件〔即由厂方提供的通用软件及由厂商研制开发成功并已投入运行的各类化应用软件〕的安装验证和系统测试监理工作的重点是：审核方案〔其中包括：安装要求、安装、安装时间、人员及验证〕及对安装环境条件的审核非化的各类子系统应用软件例外。 7 旁站监理工程及要求 1. 通信网络系统〔1〕系统测试 ① 旁站工程：光缆线路系统测试 ② 质量目的：光缆主要传输特性〔光纤线路衰减、光纤后向散射信曲线、色散〕测试要求到达设计规定的指标。线路衰减测试必须在稳态条件下进展宜采用“插入法〞；后向散射信曲线用OTDR〔光时域反射仪〕测试施工时每根光纤都要检查验收时抽测数不少于光纤芯数的25％；在一般情况下色散不测。 2. 平安防范系统〔1〕防盗防入侵系统 ① 旁站工程：探测范围测试 ② 质量目的：通过检查探测器安装角度及探测范围进展步行测试〔步行灯测试后应关闭〕复查检查室外周界探测装置形成的戒备区不应有盲区。 3. 综合布线系统〔1〕布线系统测试 ① 旁站工程：工程电气性能及光纤特性测试 ② 质量目的：工程电气性能〔接线图、长度、衰减、近端串音等〕及光纤特行〔衰减、长度〕应符合工程设计和线缆技术规定。 8 现场监理记录表式建筑智能化工程的现场监理记录表式。参见示范表1～表5。表1 火灾及消防联动系统平行检查记录表编：序工程名称位检查评定记录评定结果 1 布线 2 火灾探测器 3 手动火灾按钮 4 区域控制器 5 区域显示器 6 阀 7 喷头 8 水流器末端试水装置 9 室内消火栓箱 10 灭火剂贮存容器 11 防火门卷帘门 12 送风口 13 排烟口 14 防排烟风机 15 防火阀 16 紧急播送 17 插孔 18 火灾装置 19 应急照明疏散 20 消火栓按钮 21 电源切断〔非消防〕工程名称施工检查评定结果专业监理工程师：年月日监理表2 CATV系统平行检查检查记录表编：序工程名称检查要点检查评定记录评定结果 1 接收天线天线振子排列及安装方向固定部位牢度间距天线放大器竖架上安装防水措施馈线金属保护配情况电缆接点可靠性及防水强度竖架及拉线强度拉线方向及受力情况 2 避雷针及接地安装高度接地线安装各部位电气连接接地电阻≤4Ω 3 前端设备安装位置连接线路进电缆及标记 4 传输设备安装位置连接点可靠性及防水空端处理及外壳接地 5 用户设备布线输出用户盒安装位置用户接地盒、避雷器安装 6 电缆及插件布线走向
