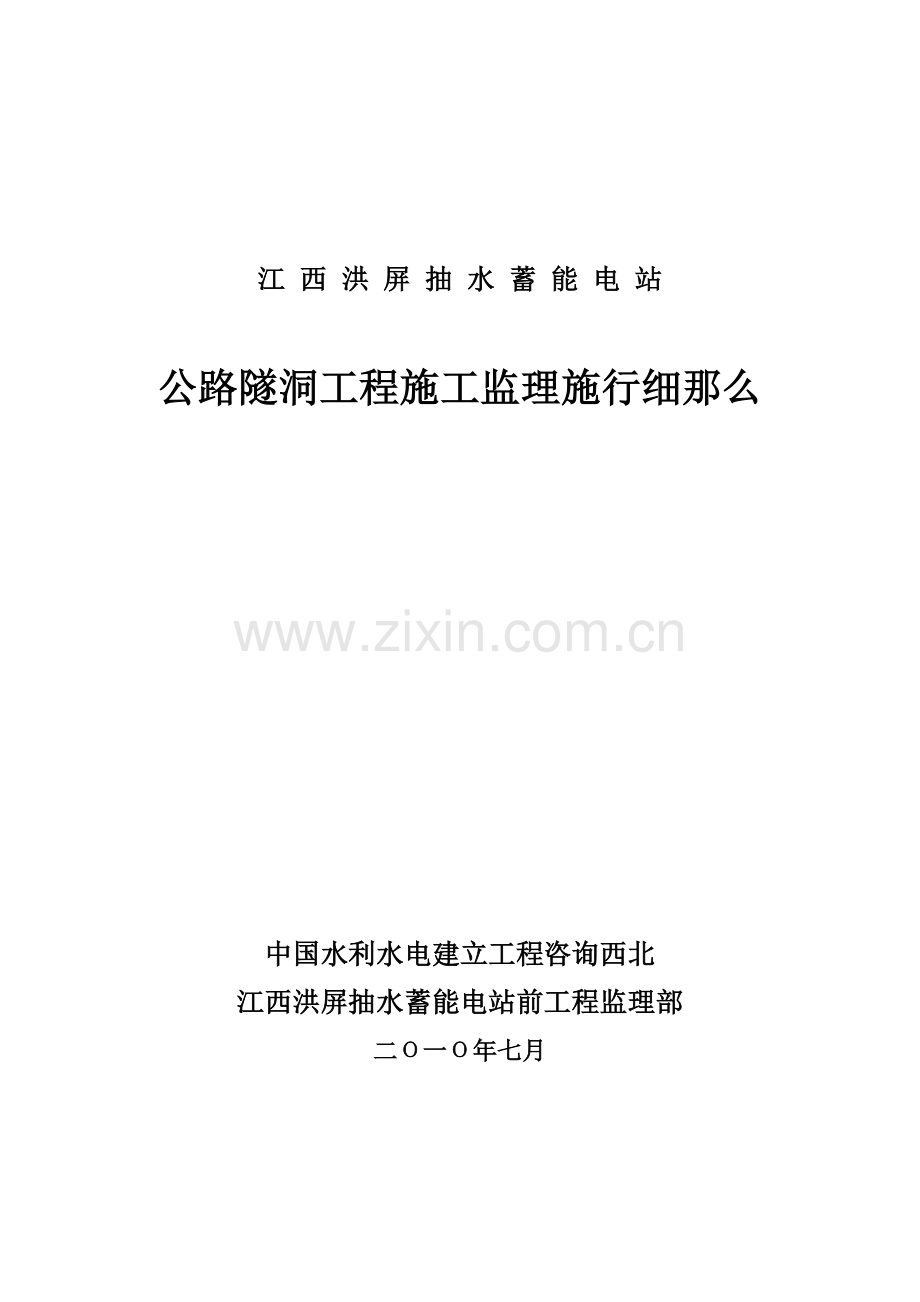

1、江 西 洪 屏 抽 水 蓄 能 电 站公路隧洞工程施工监理施行细那么中国水利水电建立工程咨询西北江西洪屏抽水蓄能电站前工程监理部二一年七月 目 录一、总 那么4二、开工答应证申请程序4三、施工过程监理9四、施工质量控制23五、质量检验与工程验收24六、工程计量与支付结算27七、隧洞工程质量监理控制点27公路隧洞工程施工监理施行细那么一、总 那么1. 本细那么根据工程承建合同以下简称“合同或“合同以及 JTG F10-2006公路路基施工技术06221; JTJ 034-2000公路路面基层施工技术0431;JTG F 30-2003公路水泥混凝土路面施工技术04622;JTG F 80/1-2
2、004公路工程质量检验评定 第一册土建工程05327; JTG F 80/2-2004公路工程质量检验评定第二册机电工程05325;JTG F60-2021公路隧道施工技术07992;JTG/T F60-2021公路隧道施工技术细那么07991;JTG G10-2006公路工程施工监理06267; JTJ F71-2006公路交通平安设施施工技术0976; JTJ 076-95公路工程施工平安技术规程0049;2. 本细那么适用于公路隧洞的开挖、支护、灌浆等工程工程。工程质量检查评定表格参见?场内交通公路工程监理施行细那么?中的相关表格。公路隧洞永久混凝土衬砌工程及灌浆工程监理还应根据和结合?
3、混凝土工程施工监理细那么?及?水泥灌浆工程监理施行细那么?和有关规定执行。二、开工答应证申请程序1. 承建应在现场施工测量施测21天前将有关施工测量技术方案报监理部批准其内容应包括:1.1贯穿测量技术设计书应包括:技术设计方案、施测要求、计算和操作规程。1.2观测仪器、设备的配置及技术参数。1.3测量专业人员设置及其资历。2. 隧洞 平面与高程控制网完成后承建应向监理部报送以下成果和资料:2.1测量仪器率定校正资料。2.2施工控制网与勘测点设计阶段控制网连接图。2.3洞口与地面控制点联测的平差资料及进洞关系平面图。2.4控制网测量平差计算成果。2.5技术总结。3. 隧洞工程开工28天前承建应根
4、据设计图纸、合同技术和有关施工规程结合地形、地质资料和施工条件编制施工措施方案报送监理部批准。施工措施方案应包括下述主要内容:3.1工程概况。3.2施工开挖布置图。3.3施工进度方案。3.4劳动力、材料和设备包括辅助工程设备与设施配置方案。3.5开挖爆破技术和。3.6支护施工和措施。3.7出碴和弃碴措施。3.8灌浆施工措施。3.9通风、散烟和除尘措施。3.10供电、照明和、信措施。3.11供风、供水与排水措施。3.12平安防护与环境保护措施、工程建立强迫性条文施行方案。3.13可能遇到的特殊地层开挖和其他特殊施工。4. 隧洞工程开工前21天前承建应根据设计、地质条件、施工程度完成必须的钻爆试验
5、和设计并将开挖爆破设计报送监理部批准。设计应包括下述内容:4.1掏槽方式。4.2炮孔布置、孔径、孔深、方向和数量。4.3装药量、装药构造和炮孔堵塞方式。4.4采用的类型和网路设计。4.5循环开挖进尺和单耗药量。4.6预裂或光面爆破等控制爆破参数与作业方式。4.7爆破平安操作规程。5 .施行锚、喷支护作业14天前承建应根据设计要求结合围岩特征和施工编制作业方案报送监理部批准。 作业方案内容应包括: 5.1锚杆材料、参数及布置。 5.2锚杆注浆材料、性能和配合比。 5.3锚杆施工作业要求。 5.4喷射混凝土材料、性能和配合比。 5.5喷射混凝土施工工艺。 5.6钢筋网的布设和要求。 5.7锚、喷施
6、工设备及性能。 5.8锚杆施工质量控制和措施包括检测和设备。 5.9喷射混凝土质量控制和措施包括检测和设备。6. 水泥灌浆作业开工28天前承建应根据设计要求和地质条件、施工条件和施工程度编制施工措施方案报送监理部批准。 措施方案内容应包括: 6.1灌浆施工布置图。 6.2施工进度方案。 6.3制浆工艺及设备。 6.4灌浆材料和制浆要求。 6.5灌浆、工序、工艺、设备及计量控制。 6.6灌浆压力。 6.7质量控制和检测措施。 6.8平安作业与环境保护措施。7 .隧洞工程开工28天前承建应按工程承建合同规定结合开挖和地质条件编制围岩变形观测措施方案报送监理部批准。 措施方案内容应包括: 7.1观测
7、布置图。 7.2观测内容及技术要求。 7.3观测仪器设备及其性能。 7.4观测仪器、设备埋设和保护措施。 7.5观测和措施。 7.6观测资料整理、分析预报。 7.7观测专业人员设置及资质。 7.8平安作业措施。 8 .隧洞工程开挖通过稳定性差或其他特殊地层28天前承建应根据设计、技术结合现场地质条件和施工程度编制补充施工作业措施方案报送监理部批准。 措施方案应包括: 8.1地质条件及围岩稳定性评价。 8.2可能发生的不良影响及其预处理措施。 8.3特殊的开挖和爆破。 8.4特别支护措施。 8.5材料和设备配置。 8.6平安防范和应急措施。 8.7施工进度方案。9 .上述报送连同审签单均一式七份
8、经承建工程经理或其受权代表签署并加盖公章后报送。监理部审阅后限时返回审签单一份原不退回。审签包括“照此执行、“按修改后执行、“已审阅及“修改后重新报送四种。10 .除非承建接到的审签单审签为“修改后重新报送否那么承建可即时向监理部申请开工答应证。监理将于承受承建申请后24h内开出相应工程工程的开工答应证。11 .假如承建未能按向监理部报送上述因此而造成施工工延误和其他损失均由承建承当合同责任。假设承建在限内未收到监理部应退回的审签单或可视为已报经审阅。12. 除非已另行报经监理工程师特别答应否那么在洞室开挖报经质量检测合格并完成必须的地质编录后方可进展相应部位锚喷支护及混凝土衬砌作业。三、施工
9、过程监理1.施工过程中承建应按照报经批准的施工措施方案按章作业、文明施工。同时加强质量和技术理做好原始资料的搜集、记录、整理和施工总结工作。当发现作业效果不符合设计或技术要求时应及时调整或修订施工措施方案并报监理部批准。2. 施工中承建要随施工进展及时进展测量和校测工作其主要工作包括:2.1隧洞贯穿符合性校测。 2.2轴线、高程、开挖断面和点位的施工放样。2.3及时测绘洞室纵横断面做好开挖体型检查、检测工作。3. 为确保工程质量防止造成重大失误和不应有的损失隧洞轴线和重要部位的放样测量成果应及送监理部检查认证。必要时监理部可抽测可要求承建在测量监理工程师直接监视下进展对照测量。4. 开挖过程中
10、承建应主动配合做好测绘、编录和平安监观测等工作并按合同规定注意做好对已埋设监测仪器的保护。5. 施工作业中承建应接SDJ212-83?水工建筑物地下开挖工程施工技术?“通风与防尘的规定及控制做好劳动和平安保护工作确保良好、文明的作业环境。6. 发生塌方事故时承建应及时采取应急措施防止事故范围的延伸和扩大记录事故的发生、开展过程和处理经过并立即监理部。同时会同设计、地质人员、监理工程师查明原因及时提出处理措施报监理部批准后执行。7. 施工现地质条件与设计不符时承建应及时向监理部会同设计、地质、监理工程师研究并提出处理措施报监理部批准后执行。8. 当承建由于各种原因需要修改已报经监理部处批准的施工
11、措施方案并致使施工技术条件发生了本质性变化时承建应于此类修改措施方案施行的14天前报监理部处批准。9. 承建应每周、月定召开消费会检查本周、月消费方案完成情况分析未完成方案的原因和研究解决措施并安排好下周、下月消费方案确保工程施工按预定施工进度平衡进展。10. 当施工进度拖延或爆破作业效果不好时监理工程师有权要求承建调整施工作业方案或爆破参数并重新报监理部批准。11. 施工过程中承建不按批准的施工措施方案施工或违背有关平安和施工技术规程、环境和劳动保护或未按规定的道路、区域出碴、弃碴或出现重大平安、质量事故等监理工程师有权分别采取口头违规警告、书面违规警告、监理直至指返工、停工整顿等方式予以制
12、止。由此而造成的经济损失和施工延误由承建承当合同责任。12. 开挖过程中承建应做好开挖、支护原始记录并按合同规定于次月5日前向监理部报送下述内容的当月施工记录:12.1施工。12.2循环时间、进尺与钻爆效率。12.3投入劳动力、设备和材料消耗量。12.4主要机械设备消费效率。12.5施行的支护详图包括锚杆、预应力锚索及钢筋网喷混凝土、喷钢纤维混凝土厚度和范围钢支撑的形式和间距等。12.6围岩变形监测成果。12.7塌方和其他事故处理。12.8地下水引排措施及效果。12.9其他重大问题和处理措施。12.10已完成单元工程质量检验情况。12.11合同支付情况。12.12施工过程中违规、违约情况。13
13、. 洞口土石方挖13.1洞口开挖前首先要进展施工放线按线位自上而下开挖不得采用大爆破不得掏底开挖。13.2去除洞口上方有可能滑塌的表土或危石坡面要修整平顺。松软地层开挖边、仰坡时如有滑动、开裂现象及监理工程师检查采取稳定措施。13.3开挖的土石方应堆放在指定地点不得堆弃在边、仰坡上方。14. 排水工程14.1边、仰坡的截水沟、排水沟应在洞口土石方开挖前完成。14.2路堑两侧边沟应与排水设施妥善连接使排水通畅。当洞口前方为上坡时要按反坡排水处理不得使水流入洞口影响洞口平安。15. 坡面防护洞口边、仰坡开挖完成后要及时按设计要求进展防护。防护施工时应去除岩面浮碴或浮土并报监理工程师检查。防护完成后
14、按设计要求及时安放边坡移位观测桩。16. 洞口开挖洞口开挖前应按设计要求先安放钢格钢架打超前锚杆或小导支护。支护作业要紧跟开挖稳妥前进。每循环支护完成后要及监理检查必须符合设计与“要求。17. 洞门洞门施工应避开雨季所用建筑材料必须符合设计与“要求。17.1洞门放样时位置要准确。17.2洞门基底开挖后要报监理工程师检查。基底要放在稳固的地基上承载力要满足设计要求。基坑杂物、浮碴、水必须清理干净经检查合格后方可进展下道工序。17.3洞门范围内的拱墙与洞内拱墙连成整体端墙与隧道衬砌严连接。17.4端墙砌筑与背后回填应两侧同时进展以防产生偏压。17.5砌筑端墙要符合砌体工程“的有关要求监理工程师要随
15、时检查。砌缝要符合设计要求。装饰缝要做到横平竖直。17.6洞口隧道名牌、字样要美观醒目。17.7洞顶水沟填土应夯填实防止下沉造成水沟开裂。18. 明洞18.1土石方开挖1明洞的开挖根据本段地质情况可以采用明挖法或拱上明挖、拱下暗挖法。2明洞开挖石方应采用弱爆破严格控制装药量。3明洞开挖前应先做好洞顶两侧排水设施防止地面水流入开挖范围内。4明洞开挖的弃方应置于监理工程师批准的地点。5明洞施工宜避开雨季否那么应有严格的防护措施。18.2边墙根底1边墙根底应置于稳固的地基上。基坑内杂物、浮碴、风化层和积水应去除干净报请监理工程师检查合格后方可进展下道工序。2根底开挖后如地质情况与设计不符应提出变更设
16、计报监理工程师审批。18.3衬砌1衬砌施工要有防止渗漏、跑浆、走模的施工措施。模板支好后要报监理工程师检查。2钢筋的绑扎、安装要结实靠内模侧要加砼垫块。钢筋绑扎完后要报监理工程师检查合格后方可进入下道工序。3浇筑砼时应连续进展并由两侧对称浇筑防止偏压、跑模。4明暗交界处应设置沉降缝并按设计要求做好防水处理。止水带施工要符合要求并报监理工程师检查。18.4防水1拱圈砼到达设计强度50后先在拱背上以砂浆抹平设置防水层。防水层要向隧道内拱背延伸0.5m。并在防水层上涂抹20mm厚水泥砂浆保护层。防水层铺设要符合设计和“要求。铺设后及监理工程师检查。2铺BFP防水板时防水板接头搭接10 cm采用双焊缝
17、搭接并做充气试验。3回填土上铺设粘土隔水层0.5m其粘土应无杂质无石块并分层夯实。与边仰坡搭接方式要符合设计要求封闭严确保不渗水。18.5回填及拱架撤除1拱圈钢筋砼到达设计强度、拱背防水层铺完前方可进展回填。回填前应先做好两侧纵向盲沟盲沟纵坡应2。2明洞回填要对称分层夯实每层厚不大于0.3m;两侧回填的土面高差不得大于0.5 m;到拱顶面后应分层满铺填筑夯实度要符合“要求并报监理工程师认可。3两侧回填先用人工填筑拱顶以上填筑1.0m后方可使回机械回填。4拱架撤除使用人工回填填到拱顶以上0.7m前方可撤除;使用机械回填全部填完前方可撤除。撤除拱架应报监理工程师同意。18.6仰拱抑拱施工开挖到设计
18、高程后需报请监理工程师检查。仰拱内杂物、浮碴、水必须清理干净方可灌筑砼。超挖局部应按设计规定予以回填。19. 洞身19.1开挖作业1严格控制超欠挖特别是拱脚、墙脚以上1m内严禁欠挖其他部位欠挖可允许每平方米不大于0.1m侵入量不大于50mm。2浅埋隧道开挖严格控制地表沉陷减小循环进尺防止塌方。应遵循短进尺、强支护、弱爆破、早封闭、勤观察的原那么。3尽快施工仰拱或临时仰供。4应加强地表下沉、拱顶下沉、断面收敛的量测并及时反应给监理工程师。假设发现变形速率超过0.5cm/d时应采用稳定措施确保支护构造平安。19.2钻爆设计1、在进展钻爆作业前14天应完成钻爆设计报请监理工程师批准。 2、采用光面爆
19、破或预裂爆破其参数的选择应通过试验确定无条件试验时应取样做抗压强度试验然后通过计算确定初爆参数。在施工过程中。应根据地质和围岩强度的变化随时修改爆破参数。3、使用非雷毫秒要有足够的段10#以前跳段使用以防止冲击波的叠加。4、严格控制一段装药量可经计算确定使震速控制在VKP=25mm/s以下特别是掏槽眼和底板眼可采用分段。5、光爆的效果检查每循环爆破后报监理工程师检查主要由以下三个方面评价:A在开挖轮廓面上残留炮眼痕迹要均匀分布炮眼痕迹保存硬岩不小于80中硬岩不小于70软岩不小于50。B相邻两孔之间的岩面平整孔壁不应有明显的爆破裂隙。C相邻两孔之间出现的台阶不得大于15cm。6、当采用全断面开挖
20、时拱部采用光爆边墙可采用预裂爆破法。预裂爆破可采用布置导向孔的爆破能获得一个理想的预裂面。预裂缝的宽度不宜小于5mm。7、周边眼的装药构造宜采用间隔装药同时。在软岩地段亦可分组。炮眼堵塞长度不宜小于200 mm。8、爆破作业必须遵守?爆破平安规那么?GB6722-1986的有关规定。19.3出碴运输1运输方式应根据隧道长度选用有轨或无轨的运输方式。机械设备应根据开挖面的大小选择合理的机械并报请监理工程师批准。2运输道路宜干净无泥水并派专人经常维修保持文明施工。3弃碴应按合同中指定的地点运弃弃碴整修后应经监理工程师验收合格。19.4初支护1、格栅钢架A格栅钢架采用就地制作应按不同围岩类别按设计要
21、求进展放样制作。每榀钢架制好后需经监理工程师验收合格方可使用。B格栅钢架主筋需焊接时可采用闪光对焊亦可采用绑焊。焊缝长度:单面焊时为10d双面焊时为5d使用焊条应为506#以上不允许使用422#焊接主筋。C格栅钢架安装应进展测量准确就位。其高程差不大于50mm间隔 差不大于50mm垂直度不大于0.5。D钢架接头要连接结实各排纵向连接要连成整体。底脚虚碴要去除干净地层松软时要加垫梁架立好后报请监理工程师检查合格前方可进展下一道工序。2、喷砼A喷砼施工前28天承包人应提交施工方案写明喷射方式、机具设备、操作、配合比及外加剂种类报请监理工程师批准。B细、粗集料的级配应符合?锚杆喷射砼支护技术?的规定
22、。拌制砼时宜用电子自动计量上料。C喷射砼宜采用湿喷法速凝剂初凝要求不大于5min终凝要求不大于10min。所用水泥的适应性和掺加量应通过实验室试验确定并经监理工程师认可。D喷砼用水应清洁无污染PH值不小于4SOA2-含量不超过1。E喷砼时应连续均匀供料空气压力要稳定喷头与喷面间间隔 可取0.6-1.0m,格栅钢架背后喷满。F取样 每10-20 m取一组试件,以便确定强度是否符合要求。J承包人应在喷射砼前至少28天监理工程师在场情况下每种外加剂最少作3块试验板每块面积0.075m2厚度150mm。试验板应交监理工程师检查。试验间从板中取三块芯样做抗压强度试验。H断面开挖完成后按监理工程师的要求清
23、理岩面松动的岩块。先初喷砼厚度不小于5cm。3、钢筋网A钢筋网铺设和制作必须符合设计和“要求。并与锚杆联接结实安装完成后应报监理工程师检查。B钢筋网的钢筋直径、网格间距应符合图纸要求。4、锚杆A锚杆的钻孔及安装应经监理工程师批准。钻孔应垂直岩面孔口处岩面要平整。B每根锚杆的拉拔力不得低于图纸规定并不应低于50KN。每300根抽一组进展拉拔力试验每组不小于3根。C锚杆必须按监理工程师批准的全部注浆浆液所用的外加剂、拌合、注浆压力、注浆需经监理工程师批准。注浆压力为0.5-1.0MPa终压为2.0-2.5MPa。5、超前锚杆或超前小导A超前锚杆或超前小导应与格栅钢架配合使用安设时宜由钢架腹部穿过。
24、B超前锚杆或小导的长度间距外插角及环向间距应符合设计要求。C超前锚杆宜用早强水泥砂浆;小导注浆前根据开挖面地质情况假设松散破碎宜采用喷砼封闭厚度不小于5cm。D注浆压力应为0.5-1.0MPa并在孔口设置止浆塞。E注浆后至开挖时间不小于4小时。19.5洞身衬砌1承包人在衬砌之前至少14天,提出衬砌工程的施工方案,报请监理工程师批准。2为了保证砼质量应采用电子自动计量和泵送砼作业。3在灌筑砼之前应将积水、泥浆、岩屑、杂物等去除干净。并报监理工程师检查合格前方可灌筑。4灌筑砼时跌落间隔 不大于1.2m,严禁集料别离。当浇筑砼中断时应在初凝前将接缝处砼振实。5在地质变化处应设置沉降缝在洞口和易受冻害
25、地段应设置伸缩缝。6衬砌设计为B8防水砼施工中应满足“19.6模板支架1衬砌使用的拱架、墙架和模板。宜采用金属构造组合模板支架应有足够的强度和刚度模板使用前应先整平打光并涂抹合格的脱模剂。2使用模板台车灌筑应进展测量按隧道中线和高程并结合允许施工偏向和拱架预留沉落量准确定位。报请监理工程师检查合格前方可进入下道工序。3浇筑砼前应检查断面尺寸浇筑和程序报监理工程师批准。19.7二衬的施作时间1位移根本稳定周边变形速率小于0.2mm/d拱顶下沉速率小于00.7-0.15 mm/d。2当自稳性很差的围岩长时间不能稳定时承包人可报请监理工程师批准提早施作仰拱和二次衬砌但必须采取增设钢筋和进步砼强度的措
26、施。19.8衬砌钢筋1钢筋外表应将油渍、漆皮、气泡、鳞锈等去除干净。每进一批货应有出厂验证报请监理检查合格后方可进场。2钢筋弯钩应采用“规定的弯钩。3钢筋接头宜采用搭接电焊双面焊时焊缝长不小于5d单面焊时不小于10d主筋焊条的强度不应小于钢筋的强度。同一断面内受拉区钢筋的接头面积为50受压区不受此限接头错开间隔 应为35d但不得小于50cm。4当采用绑扎接头时受拉区C20砼搭接长度级钢为35d级钢为55d。接头错开间隔 不小于1.3倍搭接长。接头面积受拉区为25受压区为50。5钢筋安装时主筋间距偏向不大于10mm箍筋间距偏向不大于20mm两层钢筋间距偏向不大于5mm。6钢筋保护层应符合设计要求
27、钢筋与模板间宜加砼垫块固定防止浇筑砼时钢筋移位。19.9防水板、止水带与排水1防水板A防水板应在初支护根本稳定后进展防水层材料的物理力学性能要符合设计要求承包人提供样品及出厂检验证送监理工程师批准。B防水板铺设前应将喷砼外表整平凸凹不宜大于30mm;所有外露钢筋头、锚杆头割除干净并用砂浆抹平报监理工程师检查合格后方可铺设防水板。C防水板搭接宽度为100 mm采用双焊缝焊缝宽不小于25mm。每个焊缝均进展充气试验并报请监理工程师检查。D防水板要求焊接质量良好应无漏焊、假焊、烧焦等到现象。E防水板宜采用热熔垫圈无钉铺设法。拱部固定间隔 不大于0.7m边墙不大于1.2m。F防水板铺设完后报请监理工程
28、师检查合格后方可进展下道工序施工。2止水带A沉降缝和伸缩缝应按设计要求设止水带使用前承包人提供样品和出厂检验证送监理工程师批准。B止水带应采用固定措施防止偏移并不得被刺破、割裂。C浇筑砼时应加强振捣排除气泡和空隙使止水带与砼严结合。D止水带接头采用搭接或复合接搭接宽度为100mm冷粘或焊缝的宽度不小于50mm。E施工缝防水采用遇水膨胀橡胶条。橡胶条埋于衬砌砼中间应在砼上留出305mm的凹槽橡胶条安装在槽内。橡胶条的接头可采用斜面搭接。3排水与泄水孔A纵向排水采用弹簧弹簧的设置高度应高于沟底25cm。B泄水孔应与纵向弹簧连通使水流通畅不得堵。泄水孔可埋设45塑料硬设置间距视水量大小可为5-10m
29、一个。4预埋件A隧道中照明设备的插座箱、换线箱和灯具预埋件在浇筑砼时一次做好其位置应在确认无误前方可施工。B浇筑砼和拆模不得对预埋件有所损伤、碰歪等不良现象。5洞内装饰A承包人根据设计图对装饰的要求提出施工方案、材料等说明报请监理工程师批准。B承包人将拟采用的装饰材料的样品及其特性送交监理工程师审查批准。C隧内装饰在施工前应将衬砌表清洁干净。20. 灌浆作业间承建应作好原始记录、成果资料和质量检查情况的整理并于次月5日前报送监理部。21. 除非另行报经监理部处批准否那么应在上一工序以监理工程师质量检验合格后方可进展下一工序施工。监理工程师的质量检验均应在承建的三级自检合格根底上进展且不减轻承建
30、应承当的任何合同责任。四、施工质量控制1. 承建应坚持平安消费、的方针健全质量保证体系加强质量理。地下洞室施工过程中坚持四员质检员、施工员、平安员、调度员至位和三级自检制度确保工程质量。对出现的施工质量与平安事故应及时向监理部并本着“三不放过的原那么认真处理。2. 洞口开挖中要注意以下事项:2.1削坡应自上而下进展严禁上、下层垂直作业。2.2做好危石清理、坡面支护、防护和排水工作。2.3进洞前须注意对洞脸岩体进展鉴定确认稳定并采取有效防范措施报监理部批准前方可开挖洞口。 3. 开挖过程中应严格控制隧洞方向、中心线和高程。每次爆破后均应进展断面规格检查发现不符合设计要求应及时处理。除非设计另有规
31、定否那么规格检查应符合以下精度要求:3.1开挖放样误差一般不大于10cm。3.2开挖断面测量相对于中线的误差不大于5cm。3.3施测断面间距一般不大于5m对起伏差或线型以及设计构造变化较大的部位应适当加测断面。3.4一般地质条件下洞室径向超挖值应不大于20cm也不应有欠挖。4. 在不良地质地段中开挖应在地质预报根底上坚持预防为主的方针在确保平安的前提下制订实在可行的施工方案。其中包括应遵守以下原那么:4.1查清地质构造做好锁口和排水。4.2对围岩进展预加固处理。4.3浅钻孔、多循环、弱爆破、减少对围岩的振动影响。4.4及时支护、加强支护必要时或允许时尽早进展混凝土衬砌。4.5加强平安检查、围岩
32、变形监测与分析及时采取防范措施。5. 在混凝土衬砌中经设计同意、监理部批准可允许钢支撑侵入设计图纸确定的构造衬砌混凝土内。但钢支撑及其埋入附件均应采用钢件制成并且就位准确、焊接结实。6. 喷混凝土和锚杆注浆材料、配合比及施工工艺必须严格按设计或有关规程执行确保施工质量。7. 隧洞的灌浆一般按回填、接触、固结顺序进展。作业必须严格按报经监理部批准的施工作业措施方案进展。在钻孔冲洗和灌浆过程中应注意衬砌变形的监测。发生异常情况应及时采取措施作出详细记录并同监理部。8. 其他未列工程的质量控制及检验均按有关设计、合同技术、施工技术规程和JTG F60-2021公路隧道施工技术07992执行。五、质量
33、检验与工程验收1. 隧洞土建工程质量检验与工程开工仓签证监理按有关要求执行。2. 隧洞工程开挖或阶段开挖完成后承建应及时申请中间或阶段验收以利合同支付及下序工程的顺利进展。申请验收应包括以下资料:2.1施工详图图、设计变更文及监理审签。2.2洞内导线及高程的实测成果和说明。2.3贯穿误差的实测成果和说明。2.4开挖开工图平面图比例为12000纵剖面图比例为11000横剖面图比例为15001100及开工工程量。2.5由施工地质工程师提供的地质素描图或其完成记录及地质水文资料。2.6施工记录资料。2.7技术总结。2.8按合同规定应提供的其他资料。3. 隧洞工程开工验收应提供下述资料:3.1工程开工
34、。应包括:1工程概述;2合同工程开工、完工日与实际开工、完工日;3合同工程量与实际完成工程量;4已完分部、分项工程工程未完尾工工程及后续完工方案。3.2工程施工。应包括:1工程简况;2合同工目的;3施工过程设计、地质、施工条件的重要变更情况及其处理方案;4分部、分项工程实际施工时段、与过程;5合同履行过程中违规、违约情况。3.3开工图纸。包括图纸、施工图纸、设计技术要求及设计和工程变更。3.4开工合同支付结算。应包括:1分部、分项工程的合同报价工程量与合同报价、支付结算工程量、支付单价与支付总价。2已结算的合同索赔支付。3.5质量检验。应包括:1工程开工;2按分部、分项工程整理的工程施工质量检
35、验和监理签证、认证;3监理工程师签发的现场、指和施工违规、违约。3.6施工原始记录资料。应包括:1记录资料;2工程承建施工质量检测与试验资料;3工程承建施工施工测量记录;4混凝土浇筑、灌浆及金结安装等主要施工作业记录;5工程质量与平安消费活动记录;6施工平安监测记录;7其他重要活动与事项记录。3.7工程施工大事记。3.8按合同规定必须采集的岩芯或岩样。3.9其他按合同规定应报送或提供的资料。六、工程计量与支付结算1. 已按设计要求完成报经监理工程师质量检验合格按合同规定应予以支付的工程量才予以计量支付。2. 喷混凝土厚度的计量量测可采用钻孔或施喷前安设的注塞尺或短插筋等。注塞尺和短插筋的安设应
36、事先报监理工程师检查并获得书面认可后方为有效。3. 洞口明挖、洞挖、锚喷支护、砌体、排水孔、水泥灌浆、止水安设、永久混凝土衬砌等按合同规定必须支付的收方计量均以施工详图确定或经设计变更修改、或由监理工程师变更并有文字根据的设计边线、或实际合格进尺、或有效材料安装量、或实际耗用量计算。4. 工程支付计量与量测及价款结算申报按合同规定和有关监理工作规程要求进展。七、隧洞工程质量监理控制点公路隧洞工程质量检查验收分级工程表工 程 编 见证点W停工待检点H旁站点S检 查 单 位备注分部工程分项工程检查工程班组工地公司监理业主设代开工准备测量控制网布设W原始断面复测、抽检S人员、资质审查H开工答应证H爆破试验S洞室洞挖钻孔、装药、WS地基验收H支护挂网、喷砼W锚杆插杆S锚索S砼立模、扎筋、止水H砼浇筑S灌浆回填灌浆S固结灌浆S灌浆效果检查H仪器验收H
