悬挑式脚手架施工监理细则.doc

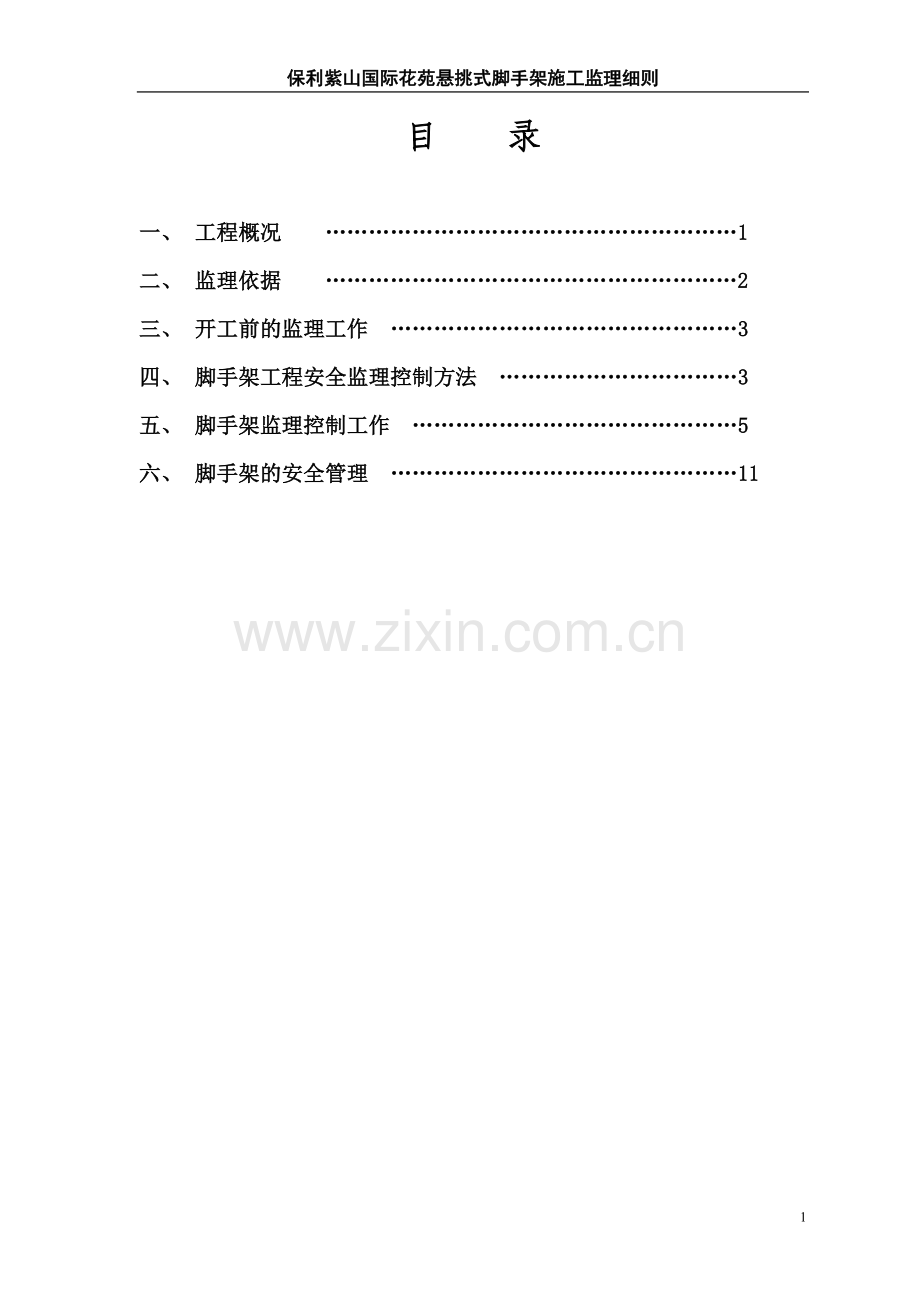

保利紫山国际花苑悬挑式脚手架施工监理细则 悬挑脚手架 工程 安全监理细则编制： 审核： 保利紫山国际花苑项目监理部2015年9月4日目 录一、 工程概况 1二、 监理依据 2三、 开工前的监理工作 3四、 脚手架工程安全监理控制方法 3五、 脚手架监理控制工作 5六、 脚手架的安全管理 11悬挑式脚手架施工监理细则一、工程概况1、工程简述 佛山南海保利紫山国际花苑项目位于佛山市南海区里水镇，工程占地面积为101818.69平方米，地上33层，地下一层（局部两层），总建筑面积为385838.9平方米，其中地下室建筑面积为89500平方米。 地，以东为一期用地。2、脚手架搭设类型：本工程设计为框架剪力墙体系结构，建筑体型和建筑结构平面布置较为规则。悬挑脚手架悬挑型钢采用16#工字钢；一般部位（除阳台部位和建筑物转角部位等）工字钢总长3m，其中锚固建筑物内的长度为2.72.95m，悬挑长度为1.051.3m。阳台部位悬挑长度2.85m，锚固建筑物内的长度为3.15m，悬挑端部采用16号工字钢斜撑。悬挑脚手架阳角型钢采用16号工字钢，悬挑长度为1.481m，锚固建筑物内的长度为2.519m。型钢与建筑物预埋件焊接，焊接焊缝必须饱满均匀，焊缝宽度与厚度必须满足设计要求。悬挑工字钢梁端部拉结用钢丝绳采用直径为15.5mm的619钢丝绳、外架卸荷用钢丝绳均采用直径为15.5mm的619钢丝绳，悬挑脚手架的最底层采用旧木模板进行封闭。钢丝绳与钢梁的固定通过设置于紧固点（与立杆相对的工字钢梁下部）的焊接钢筋和钢丝绳夹，从而达到将工字梁与钢丝绳予以固定。悬挑水平钢梁采用钢丝绳与建筑物拉结，最外侧钢丝绳距离建筑物1.20m。钢管采用48mm3.5mm焊接钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，不得有明显变形、新用的钢管要有出厂合格证。必须进行防锈处理。严禁有打孔的钢管。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。连墙件采用外径48mm，壁厚3.0mm钢管，其材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。二、监理依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、建筑施工高处作业安全技术规范（JGJ 80-91）3、建筑施工安全检查标准（JGJ59-2011）4、施工现场临时用电安全技术规范(JGJ462005) 5、危险性较大的分部分项工程安全管理办法（建质（2009）87号文）6、 一般用途钢丝绳（GB/T 20118-2006）7、 建筑结构荷载规范(GB5009-2012)；8、 混凝土结构工程施工质量验收规范（GB50204-2002）；9、建筑施工手册（第三版）；10、建筑施工计算手册（2001年7月第一版）；11、本工程建筑、结构施工图纸12、建设工程施工合同13、建设工程委托监理合同。三、开工前的监理工作1、认真审核施工单位编制的施工组织设计，对脚手架安全技术措施和脚手架受力计算进行审查，确保脚手架施工安全，凡计算书中没有安全合格结论的应返工； 2、督促施工单位制定各级安全生产责任制、安全管理目标、安全责任目标及安全生产检查制度； 3、编制监理方案及安全监理细则； 4、认真核实“工程项目开工安全生产条件检查表”内容的完成情况，达不到要求的，督促整改； 5、审查施工单位报送的作业人员的数量及上岗证是否符合要求。 四、脚手架工程安全监理控制方法 （一）安全监理，预防为主： 1、针对工地现场可能出现的安全问题，提醒施工单位引起重视，尽量做到事前控制； 2、制定安全监理检查制度，及时检查发现安全隐患，对存在隐患通过发监理工程师通知单或及时召开安全专题会议协调解决； 3、按时检查脚手架每层段的验收工作，及时收集验收资料、材料合格证、准用证及相关各项资料； 4、积极配合上级主管部门进行的脚手架施工检查，听取整改意见，督促施工单位按期落实，消除事故隐患； 5、对检查未及时落实到位的，应以书面通知施工单位，并记入监理安全日记和监理小结； 6、对有严重事故隐患的部位、问题将及时责令施工单位限期整改完毕，若施工单位对隐患、问题拖延整改，监理人员将作出停工整改处理，并报告建设单位，若施工单位对隐患、问题拒绝整改的将及时报告质监站，请上级主管部门严肃处理。 （二）对重大事故的处理： 1、事故发生后，必须及时向上级领导和主管部门报告，取得工作指示； 2、配合施工单位做好保护现场、抢救人员等现场工作； 3、参与召开事故现场调查会，了解事故发生的原因、过程，协助施工单位尽快作出书面调查报告，并做好笔记； 4、督促施工单位做好事故整改的跟踪工作，发现隐患及时提出意见，协助建设行政主管部门对事故现场整改后的复检工作。 五、脚手架监理控制工作 （一）脚手架材料控制工作： 1、按规范规定和施工组织设计的要求对工字钢、钢管、扣件、脚手板和安全网等进行检查验收，不合格产品不得使用；2、按施工组织设计要求使用的水平悬挑梁为16#（Q235-A型）工字钢，钢材表面平整、无锈蚀，工字钢使用前要进行除锈和刷上防锈漆；3、检查钢筋拉环，可采用18、20（HPB235）圆钢制作钢筋拉环锚固，环应锚入楼板30d。4、钢丝绳选用6*19钢丝绳，钢丝绳公称抗拉强度大于1400MPa，直径15.5mm，断股、锈蚀严重的钢丝绳不得使用。 5、检查脚手架钢管应有质量合格证、质量检验报告及直径、规格、型号符合施工组织设计要求，对有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用； 6、检查新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证，对有裂缝、变形、滑丝的扣件严禁使用； 7、检查安网应是建设部认证产品，各项指标应满足施工组织设计及规范要求； 8、检查脚手板的材料应符合规范和满足施工组织设计承载力要求，腐朽的脚手板不得使用。 （二）脚手架安装监理工作： 检查脚手架安装施工是否符合安全规范要求。 1立杆间距(1)脚手架立杆纵距1.4m，横距0.80m，步距1.93m；内排架距建筑物临边的距离为0.250m。(2)脚手架严格按照设计要求进行各杆间距布置，如果局部位置受现场条件的限制，必要时可以对杆件间距进行必要的调整，以满足施工的需要，但事先必须征得项目技术负责人的书面认可，方可施工。 (3)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(4)立杆的垂直偏差应控制在不大于架高的1400。2大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为100mm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。纵向水平杆对接接头布置3悬挑支撑件设置悬挑工字钢梁端部支撑形式采用斜拉钢丝拉绳，作为悬挑工字钢梁构造措施，不参与计算。斜拉钢丝拉绳的规格为619型号，直径为15.5mm。斜拉钢丝按照水平距离1500mm设置。斜拉钢丝绳与钢梁的固定通过设置于紧固点（与立杆相对的工字钢梁下部）的焊接钢筋，同时将其固定在上层建筑物临边结构预埋的吊环上。预埋吊环采用直径为20mm的圆钢制作。 斜拉钢丝绳构造图（非阳台部位）斜拉钢丝绳构造图（阳台部位）4剪刀撑脚手架在架体的外侧立面整个长度和高度上连续设置剪刀撑, 剪刀撑与地面的角度应在4560度之间，剪刀撑间距为5个跨距，即为7.5m，并应由底至顶连续设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。剪刀撑搭设示意图5脚手板、脚手片的铺设要求（1）脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板无探头板。（2）满铺层脚手片必须垂直墙面横向铺设满铺到位不留空位不能满铺处必须采取有效的防护措施。（3）脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。（4）脚手板：应铺满、铺稳，离开墙面120150。自顶层作业层的脚手板往下计，每隔12m左右满铺一层脚手板。采用竹笆脚手板，铺设时按其主筋垂直于纵向水平杆方向铺设，采用对接平铺，接头处必须设两根横向水平杆，脚手板外伸长度130150，两块脚手板外伸长度的和不大于300，四个角用直径1.2的镀锌钢丝固定在纵向水平杆上。详见下图。脚手板对接、搭接构造图6防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用14#铅丝张挂安全网，要求严密、平整。(3)各楼层、屋面等临边防护采用钢管防护栏杆由上、下两道横杆及栏杆柱组成，上杆离地高度1.2米，下杆离地高度0.6米，横杆长度大于2米时必须设加栏杆柱，栏杆全段必须用密目式安全网封闭，底部设180高档脚板。顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。7连墙件(1)连墙件及其预埋件均使用与架体同种规格483.5钢管制作，采用直角扣件连接,设置方式为每层两跨。预埋件长450mm。连墙件的连墙杆，连墙杆与脚手架、连墙杆与建筑物的连接采用双扣件连接，水平和竖向设置距离分别为3m和2.8m.连墙杆与建筑物连接如下图：剪力墙处连墙件做法 (2)连墙件均匀布置，呈梅花形；连墙件靠近主节点设置，偏离主节点的距离小于300 mm。拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。连墙件数量和设置方式详见表中规定。当连墙件偏离主节点设置且偏离主节点的距离大于300 mm时,设置的连墙杆应将外架里外立杆相连,构造如下图所示。连墙件与建筑物连接图(偏离主节点的距离大于300 mm时)(3)连墙件必须从底步第一根纵向水平杆处开始设置且在转角范围内和顶部处加密。外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。(4)连墙件中的连墙杆要求水平并垂直于墙面设置，当不能水平设置时，与脚手架连接的一端下斜连接，不能采用上斜连接。(5)在结构层每一外剪力墙洞口处设置拉杆与剪力墙拉接。(6)当脚手架下部暂不能设连墙件时可搭设抛撑。(7)当脚手架施工操作层高出连墙件二步时,应采取临时稳定措施,直到上一层连墙件搭设完后方可根据情况拆除。(8)当设计位置及其附近不能装设连墙件时，应采取其他可行的刚性拉结措施予以弥补。必须满足不大于30m2设置一个连墙点，连墙件应靠紧主节点设置，偏离主节点距离不大于300mm。用钢管及扣件将脚手架与结构连接牢固。8架体内封闭(1)脚手架的架体里立杆距墙体净距为350mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。9防护措施(1)密目安全网脚手架要满挂全封闭式的密目安全网。密目网采用1.8m6.0m的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下步架设一道水平兜网。在架内高度4.5m处设首层平网，往上每隔2层设平网，施工层应设随层网。作业层脚手架立杆与0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的档脚板。(2)安全平网安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度不得小于3m，网眼尺寸不大于5cm，每张安全平网重量一般不宜超过15kg。水平设置时能承受不小于1.6kN的冲击荷载。阻燃安全网必须具有阻燃性，其续燃、阻燃时间均不得大于4s。10防雷避电措施采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。每个单体建筑设置6根避雷针，采用直径钢筋制作，高度不小于0.5m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地采用404的镀锌扁钢，将立杆与整幢建筑物楼层内避雷系统连成一体。接地线应保证接触面牢靠，与立杆连接时应用2道螺栓卡箍连接，螺丝加弹簧垫圈以防松动并保证接触面不小于10mm2,并且将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按照脚手架的长度不超过50m设置一个，位置不得选用施工人员经常走动的地方，以避免跨步电压的危害，防止接地线遭受机械伤害。两者连接采用焊接，焊接长度应该大于2倍的扁钢宽度。焊完后，再用接地电阻测试仪测定电阻，要求冲击电阻不大于4欧，同时注意检查与其他金属物或埋地电缆之间的安全距离（一般不小于3m）以免发生击穿事故。（三）脚手架使用期间的监理工作： 对使用中的脚手架，应定期检查并作记录，发现隐患需通知限期整改完善，检查主要项目： 1、脚手架的整体与局部垂直度偏差和立杆的沉降是否符合规范要求，特别是要注意脚手架的转角处和断口处的垂直度； 2、扣件螺栓是否松动； 3、脚步手板是否松动、悬挑，特别接口及转角位置； 4、与建筑物的连接件是否完好，有无松动、移动； 5、外包安全网、外挑安全网、安全隔离设施、外侧挡板、拦杆等安全防护措施是否完整、牢固，能否正常发挥安全作用； 6脚手架的开口、断口和出入口应进行重点检查是否符合安全规范要求； 7、检查脚手架的荷载情况，使其实际承载不超过设计荷载，脚手架上的施工材料应随用随运，施工荷载不得大于施工组织设计的承载要求； 8、脚手架在使用期间，严禁拆除纵横不平杆、纵横扫地杆及连墙壁件； 9、定期检查脚手架阶段验收情况，是否符合规范要求，验收作业人员及上岗证件等是否已变更。 （四）脚手架拆除阶段的监理工作： 检查脚手架拆除施工是否符合安全规范要求，其检查主要项目： 1、拆除脚手架时，地面应设置围拦和警戒标志，并派专人看守，严禁区非工作人员入内； 2、拆除作业必须由上而下逐层进行，严禁上下同时作业； 3、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙壁件加固； 4、各构配件严禁抛郑至地面； 5、当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应按规范规定设置连墙壁件和横向斜撑加固。 六、脚手架的安全管理建筑工地的现场安全管理应依照国家颁布的安全生产法，建设工程安全生产管理条例及广东省地方的有关规定，全面做好该工地的安全管理工作： 1、认真审查施工单位报送来的施工组织设计中的安全技术措施及各专项施工方案是否符合工程建设强制性标准，对不符合要求的部分必须返回施工单位进行修改，施工组织设计、方案未得到批准以前，不允许开工； 2、监理人员将每天对脚手架工程进行安全检查，发现安全隐患及时指出并责令整改； 3、对工地出现的所有不安全的隐患，监理人员将书面通知施工单位，要求限期整改完善； 4、对安全隐患，若施工单位迟迟不能按监理通知单要求进行整改的，或在有关安全隐患的部位（工序）继续坚持施工的，监理人员将发出局部工序的停工令，并要求对安全隐患限期整改完毕同时通知建设单位，要求建设单位协助作好工地的安全管理； 5、经监理人员多次指出，施工单位对安全隐患拒不整改或者不停止施工的，监理人员将及时向当地质监分站报告； 6、通过工地施工例会，及时协调安全隐患中出现的有关难点、要点，采取有效措施，防止不安全事故发生。 13
