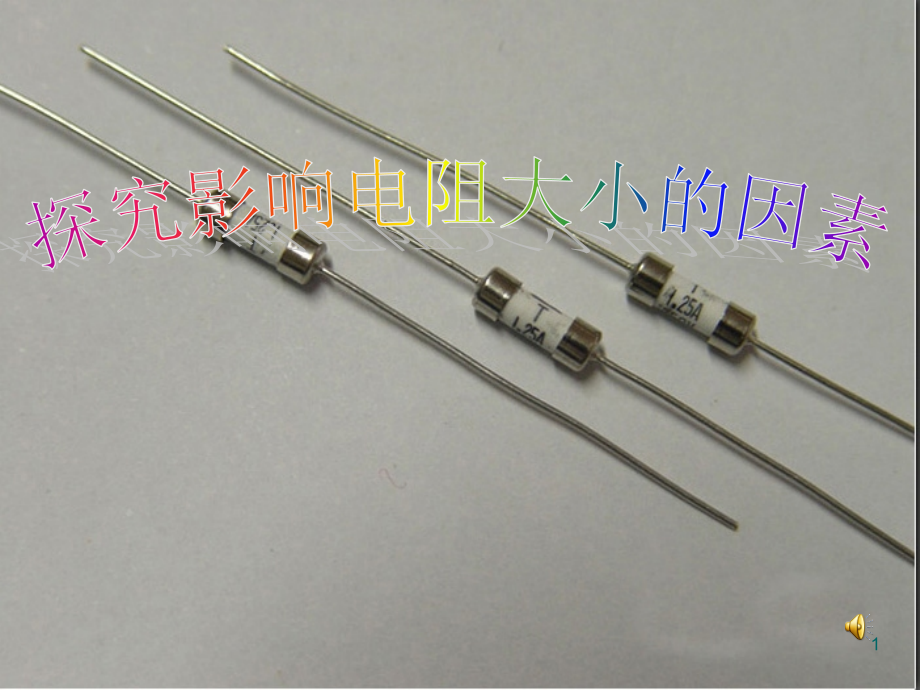

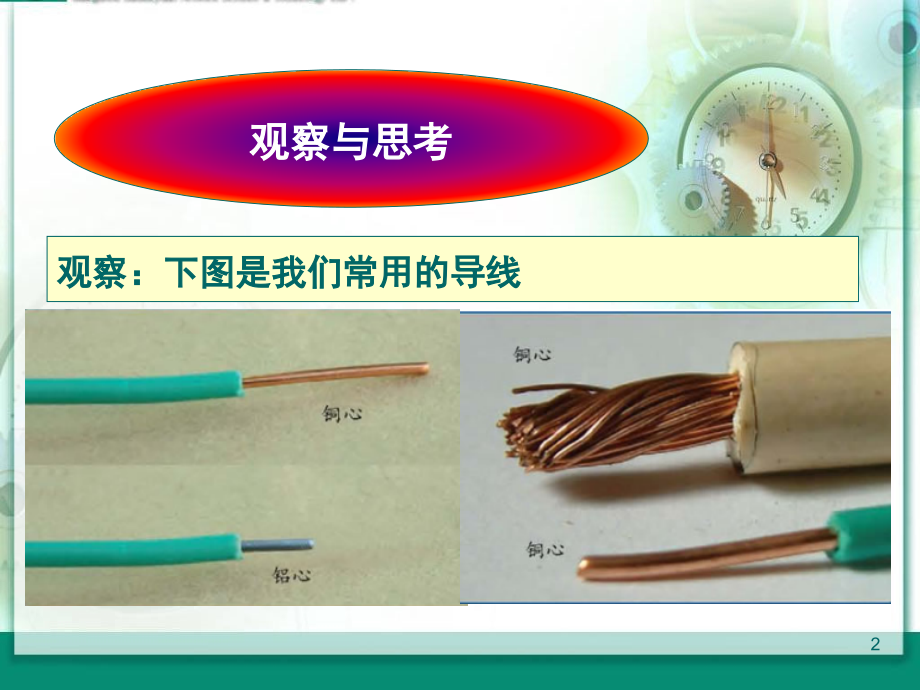

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,探究影响电阻大小的因素,1,观察与思考,观察：下图是我们常用的导线,2,1,、生活中常见的导线多是铜芯或铝芯，为什么不用铁芯？,2,、不同规格的电炉，为什么有的电炉丝长，有的电炉丝比较短？,3,、为什么有的导线芯比较粗？特别是,连接那些工作需要大电流的电器的导线。,问题：,3,问题与猜想,提出问题：,导体的电阻与什么因素有关,?,做出猜想：,根据以上分析，电阻可能与导体的,_,、,_,、,_,、,_,有关。,材料粗细长度温度,4,制定计划,分析：,在判定一个因素对电阻的影响时，在实验时应该保持其他因素不变，这样才可能观察出这个因素是不是影响因素（,控制变量法,）,5,制定计划,在验证导体材料不同时电阻的情况，需要保证其他条件一样，如温度、粗细、长短、导体两端电压等都相同。,同样在判定导体的粗细和长短不同时的电阻，一样需要保证其他条件一样。,6,根据以上分析，请制定本次实验计划,7,实验器材：,导线，电流表，开关，电源，长度和粗细都相同的锰铜丝和镍铬丝各一根，粗细相同但长度为原来一半的镍铬丝一根，长度相同但横截面为原来倍的镍铬丝一根,我的计划,8,实验步骤：,按下图所示装置连好线路,我的计划,9,把导线分别接在长短和粗细都相同的锰铜丝和镍铬丝两端，记录电流表的示数。,再把导线接在长度减半的镍铬丝上，记录电流的示数。,再把导线接在长度不变，粗细增大到倍的镍铬丝上，记录电流表示数。,我的计划,10,进行实验,11,探究导体电阻与材料的关系。,实验方案一,控制的不变量有、。,长度粗细温度,12,你会选择哪两根导体做实验？,探究导体电阻与材料的关系,13,导体,电流表示数,电阻大小,甲,(,锰铜,),大,小,乙,(,镍铬,),小,大,实验结果：,长度、粗细相同的导体，电阻大小与材料有关。,探究导体电阻与材料的关系。,实验方案一,控制的不变量有、。,长度粗细温度,大,小,小,大,14,实验方案二,探究导体电阻与长度的关系。,控制的不变量有、。,材料粗细温度,15,你会选择哪两根导体做实验？,探究导体电阻与长度的关系,16,导体,电流表示数,电阻大小,甲,(1,米,),小,大,乙,(0.5,米,),大,小,实验方案二,探究导体电阻与长度的关系。,控制的不变量有、。,材料粗细温度,实验结果：,材料、粗细相同的导体，长度越大，电阻。,较大,小,大,大,小,17,探究导体的电阻与粗细的关系,实验方案三,控制的不变量有、。,材料长度温度,18,你会选择哪两根导体做实验？,探究导体的电阻与粗细的关系,19,探究导体的电阻与粗细的关系,实验方案三,控制的不变量有、。,导体,电流表示数,电阻大小,甲,(0.5mm,2,),小,大,乙,(1mm,2,),大,小,实验结果：,材料、长度相同的导体，越粗，电阻。,材料长度温度,小,大,大,小,越小,20,分析与结论,1.,电阻是导体本身的一种性质,2.,导体的电阻与导体的材料、长度和横截面的大小有关,3.,导体越长，电阻越大,4.,导体的横截面越大，电阻越小。,21,评估与交流,与同学们交流一下，看看你得出的结果与其他同学的结论是否相同，实验中还有哪些地方需要改进等,22,导体的电阻也受温度影响吗？,我们做一个小实验，如右图所示装置，用酒精灯给细铁丝加热，在铁丝温度逐渐升高并发红的过程中，观察电流表的示数的变化。,有动画演示呢想看吗？请按,这里,23,24,导体的电阻也受温度影响吗？,说明温度也能影响导体的电阻。,对大多数导体来说，导体温度越高，电阻,越大，温度越低，电阻越小。,某些材料的温度降低到一定程度时,电阻会,突然消失,.,这就是超导现象,.,利用超导原理,出现了磁悬浮列车,.,现象：,随着温度的升高，电流表示数变小。,结论：,25,电阻,材料,长度,横截面积,R,你有哪些收获？,26,我要练练,例,1,、关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响,可以不计）（）,A.,横截面积越大的导线，电阻越小,B.,横截面积相同的导线，长导线的电阻大,C.,长度相同的导线，细导线的电阻大,D.,同种材料制成的长短相同的导线，粗导线的电阻小,D,例,2,、兴莲中学教室用的电灯，常温下的电阻比正常发光时的电阻要,_,，,所以闭合开关的瞬间能过灯丝的电流要比正常发光时,_,，灯丝往,往在闭合开关的瞬间容易烧断。,小,大,27,例,3,：在探究影响导体电阻大小的因素时，甲乙丙三位同学作出如下猜想：,甲：导体的电阻与导体的横截面积有关；,乙：导体的电阻与导体的长度有关；,丙：导体的电阻与导体的材料有关。,现提供多根电阻丝，材料参数如下表：,(1),某同学要验证上述猜想，连接了如右实物图,请你根据实物图画出电路图,(2),如要验证上述甲同学的猜想，,则应该选用,两根电阻丝,(,填序号,),(3),如要验证上述乙同学的猜想，,则应该选用,两根电阻丝,(,填序号,),(4),如要验证上述丙同学的猜想，,则应该选用,两根电阻丝,(,填序号,),编号,材料,长度,/m,横截面积,/mm2,A,镍镉合金,1,1,B,镍镉合金,2,1,C,镍镉合金,1,2,D,锰铜合金,1,1,A C,A B,A D,我要练练,呵呵，我能行！,你呢？,28,谢谢！,再 见,29,
