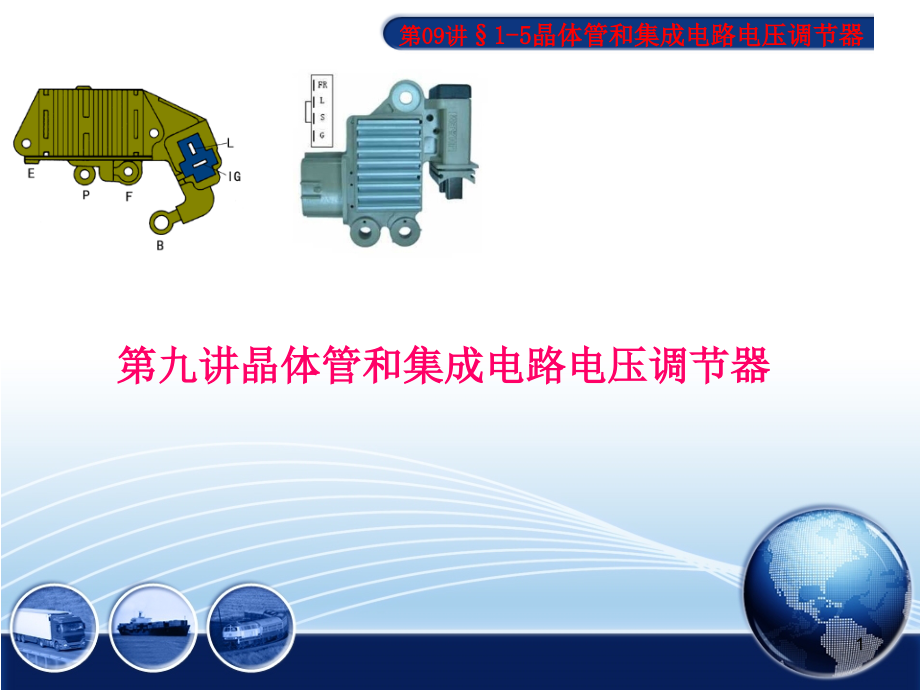

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第09讲,1-5晶体管和集成电路电压调节器,第九讲晶体管和集成电路电压调节器,1,二、搭铁形式及电压检测,一、晶体管调节器控制,三、集成电路调节器的特点,本节主要知识点,2,1、了解,励磁线圈的搭铁方式,2、熟悉,调节器的电压检测法,3、掌握,电子式调节器控制方式,4、掌握,电子调节器的控制特点,学,习,目,标,3,学习重点,学习难点,电子调节器的控制方式、特点,调节器控制原理分析,4,点击图片观看视频回答问题,1、电磁式调节器的控制方式？,2、叙述电磁式调节器的优缺点？,5,一、电子式电压调节器基本原理,点击图片观看视频,6,二、,晶,体,管,电,压,调,节,器,晶体管电压调节器是,利用晶体三极管的开关作用，控制发电机磁场电路的通、断，,来调节磁场的强弱，使端电压保持不变。,点,击,图,片,观,看,视,频,7,1、外搭铁型调节器,点击图片观看视频,8,2、内搭铁型调节器,电路的特点是晶体管VT1、VT2采用PNP型，,励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，,电路工作原理和结构与外搭铁型电子调节器类似,。,9,属于外搭铁式晶体管调节器，调节电压为13.814.6V，,可与14V、750W的外搭铁九管式交流发电机配套，也可与14V、功率小于1000W的外搭铁式六管式交流发电机配套。,点击图片观看视频,3、JFT106型调节器,10,具有体积小、功能强、可靠性高、结构简单、成本低等特点，目前已广泛应用于国内外的汽车上。,安装于发电机内，构成整体式交流发电机。,工作原理与晶体管调节器完全一样，都通过稳压管感应输出电压信号，利用三极管控制励磁电流。,三、,集,成,电,路,式,调,节,器,三、,集,成,电,路,式,调,节,器,11,1、发电机电压检测方法,当发电机电压检测法的线路图中B点到蓄电池正极之间的电压降较大时，蓄电池的充电电压将会偏低，使蓄电池充电不足。,12,2、蓄电池电压检测方法,加在分压器R1、R2上的电压为蓄电池电压，由于通过检测点P加到稳压管VD，上的反向电压与蓄电池的电压成正比,13,电子电压调节器,晶体管调节器原理,调节器电压检测法,集成电路电压调节器特点,重点回顾,14,1、电子调节器的基本电路组成分析？,课,堂,练,习,15,课,后,作,业,1、总结电子调节器元件的基本组成？,2、晶体管与集成电路式的控制特点？,16,本节结束,17,
