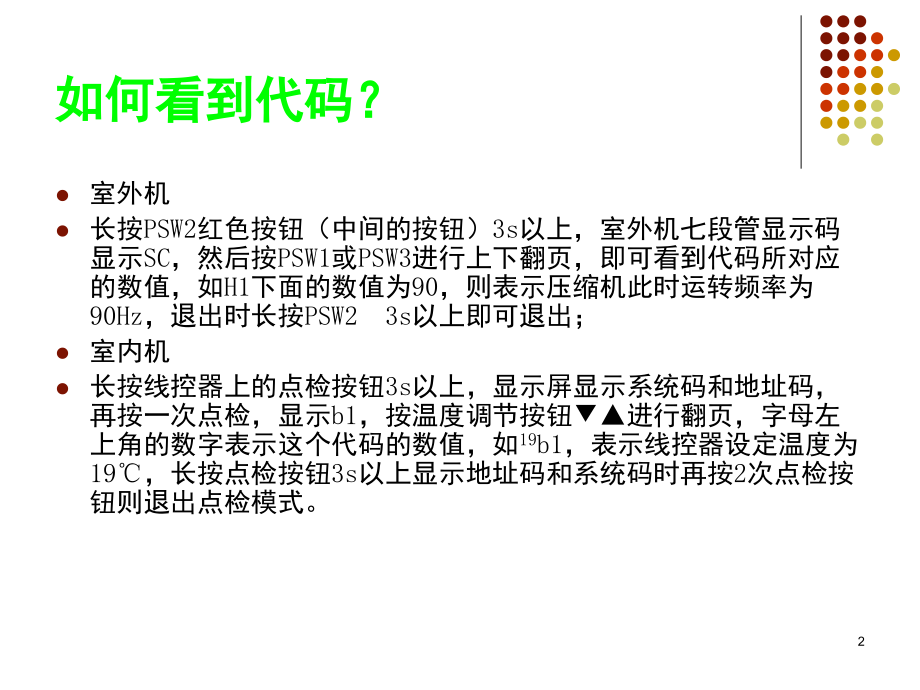

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常见日立空调代码解析,海信日立家装培训,1,如何看到代码？,室外机,长按PSW2红色按钮（中间的按钮）3s以上，室外机七段管显示码显示SC，然后按PSW1或PSW3进行上下翻页，即可看到代码所对应的数值，如H1下面的数值为90，则表示压缩机此时运转频率为90Hz，退出时长按PSW2 3s以上即可退出；,室内机,长按线控器上的点检按钮3s以上，显示屏显示系统码和地址码，再按一次点检，显示b1，按温度调节按钮进行翻页，字母左上角的数字表示这个代码的数值，如,19,b1，表示线控器设定温度为19，长按点检按钮3s以上显示地址码和系统码时再按2次点检按钮则退出点检模式。,2,认识代码,系统码、地址码,故障代码,运行/故障指示灯,F.02不是故障代码,3,故障代码表,代码,种类,异常情况,产生原因,01,室内机,保护装置动作,风扇电机、排水泵、PCB、继电器故障,02,室外机,保护装置动作,压缩机故障、冷媒过量、PSH动作,03,通讯,室内机（室外机）和室外机（室内机）通讯故障,接线错误、PCB故障、保险丝断开、电源未接通,04,变频器,变频器和控制PCB之间通讯故障,PCB之间的通讯故障,04*,通讯,风扇控制不正常,风扇控制通讯错误,05,电源,电源线异常,电源线的相位接反,06,电压波动,室外机、室内机电压过低或过高,电压波动、接线错误或保险丝断,4,故障代码表,代码,种类,异常情况,产生原因,07,制冷系统,排气过热度低,制冷剂加注过量、传感器故障或电子膨胀阀被锁定在全开状态,08,排气温度过高,系统中的制冷剂不足、泄露、传感器故障或电子膨胀阀堵塞或被锁定在全闭状态,09,室外机,保护装置动作动作,风扇电机故障,11,室内机传感器,回风温度传感器,传感器或接线故障,12,送风温度传感器,13,防冻结（液管温度）传感器,14,气管温度传感器,15,室外新风温度传感器,5,故障代码表,代码,种类,异常情况,产生原因,19,室内机,风扇电机保护装置故障,风扇电机故障,21,室外机传感器,高压压力传感器,传感器或接线故障,22,室外环境温度传感器,23,压缩机顶部温度传感器,24,室外热交换器温度传感器,29,低压压力传感器,31,系统,室内机和室外机的容量设定不正确,容量代码设定不正确,32,和其他室内机的通讯异常,其他室内机电源、PCB故障。同一制冷系统的其他室内机故障,35,室内机的编号设定不正确,同一制冷循环存在相同编号的室内机,38,室外机的保护电路异常,室外机PCB故障、接线错误，和室内机PCB连接不正确,39,压缩机运行电流异常,过电流、保险丝熔断或电流传感器故障,6,故障代码表,代码,种类,异常情况,产生原因,43,压力,压比过低保护启动,压缩机或变频器故障,44,低压过高保护启动,室内制冷过载、制热室外温度过高、电子膨胀阀锁定在全开状态,45,高压过高保护启动,过载、冷媒过量、热交换器堵塞,47,低压过低保护启动,冷媒不足,51,变频器,变频器电流传感器异常,变频器PCB上的电流传感器故障,52,过电流保护启动,过载、过电流、压缩机堵转,53,ISPM保护启动,ISPM自动停止（过电流、低电压和过载）,54,变频器散热片温度过高,变频器散热片传感器异常、室外风扇异常,56,室外风扇,室外风扇位置检测异常,检测回路通讯故障,57,风扇电机控制器保护动作,过电流、风扇电机控制器散热片故障,58,风扇电机控制器故障,风速异常,EE,压缩机,压缩机保护,在6小时内出现3次故障代码给压缩机带来故障,7,线控器代码,类别代码,含义,类别代码,含义,b1,室内温度设置,J1,室内机容量（*5）,b2,室内机热敏电阻回风温度,J2,室外机编号(*6),b3,室内机热敏电阻出风温度,J3,制冷系统编号(*7),b4,室内机热交换器液管温度,J4,制冷系统编号(*8),b5,遥控感测器温度,L1,室内机膨胀阀开度（%）,b6,环境温度,L2,室外机膨胀阀MV1开度（%）,b7,室内机热交换器气管温度,L3,室外机膨胀阀MV2开度（%）（*9）,b8,室外机制热时蒸发器温度,L4,控制信息,b9,控制信息（*1）,P1,压缩机工作电流（*10）,b A,压缩机顶部排气温度（*2）,q1,室内机热敏电阻回风温度,bb,遥控器热敏电阻温度,q2,室内机热敏电阻出风温度,8,线控器代码,c1,室内机微电脑输入/输出,q3,室内机热交换器液管温度,c2,室外机微电脑输入/输出,q4,室外气温,d1,停机原因,q5,室内机热交换器气管温度,E1,异常情况出现次数,q6,制热时蒸发器温度,E2,室内机瞬间停电出现次数,q7,控制信息(*11),E3,遥控器与室内机出送错误出现次数,q8,压缩机顶部排气温度(*12),E4,变频器异常出现次数,q9,排气压力（高压）x0.1MPa,F1,导流板感测器,q A,吸气压力（低压）x0.1MPa,H1,排气压力（高压）x0.1MPa,q b,控制信息（*13）,H2,吸气压力（低压）x0.01MPa,q C,运转频率（*14）,H3,控制信息（*3）,q d,室内机膨胀阀开度（%）,H4,运转频率（*4）,q E,室外机膨胀阀MV1开度（%）,9,停机代码,00,运行关闭，电源关闭,01,温控关机（提示1）,02,警报（提示2）,03,冷冻保护、过热保护,05,室外机暂态停电，重定（提示3）,06,室内机暂态停电，重定（提示4）,07,由于室外低温导致的制冷运行停止，由于室外气温过高导致的制热运行停止,08,压缩机数量转换：停机（HP8),09,需要四通阀转换停机,10,需要强制停机,11,由于压力比降低引起的重试,12,由于低压降低引起的重试,13,由于高压降低引起的重试,14,由于定速压缩机异常电流引起的重试（HP8),15,由于排气温度异常升高，吸气压力过低引起的重试,10,停机代码,16,由于排气过热度降低引起的重试,17,由于变频器跳闸引起的重试,18,由于电压下降引起的重试,19,膨胀阀开度变化保护,20,室内机运行模式转换（提示5）,22,压缩机顶部温度低于40，上电时间低于4h，需预热,术语解释：,（提示1）：热开启：室内机要求压缩机运转的状态,温控关机：室内不需要压缩机运转的状态,（提示2）：即使停机是由“警报”引起的，“02”并不是总是显示,（提示3）：如果变频器PCB与控制PCB之间的通讯30s内不能进行，室外机将停止。这种,情况下，停机是d1=05起因，警报代码“04”可能显示。,（提示4）：如果室内机与室外机之间的通讯3min内不能进行，室外机将停止。这种情况,下，停机是d1=06起因，警报代码“03”可能显示。,（提示5）：在FSG和FS3系统中，“20”将会在室内机之间的不同模式中显示。,11,运转限制中,12,运转限制,线控器上有时会出现“运转限制中”，是什么意思？运转限制的意思就是此时机器不满足启动条件而对用户进行的提示，以下3中情况比较常见：,1.在制热运行模式中，出现这种情况是因为该台内机出风温度b330；防冷风保护，等一会，等出风温度高于30，会自动解除；,2.机器刚上电，开机会出现这种情况是因为上电时间低于4h，此时点检停机代码会出现d1=22；机器检测到连续上电时间满足开机条件会自动解除；,3.在制冷制热交换季节，开机出现这种情况是因为在同一个系统中，有的内机模式为制冷，有的模式为制热，此时点检停机代码会出现d1=20.检查其他内机，将运转模式调成一致的即可。,13,室外机代码,H1：压缩机运行频率（线控器代码为H4)AA：室内机组合数量,d1：室内机停止原因（线控器代码为d1）Fo：室外风扇运转级数,oE：室外电子膨胀阀开度（线控器代码为L2)CC：运转压缩机的数量,Pd：排气压力（线控器代码为H1),Ps：吸气压力（线控器代码为H2),Td：压缩机顶部温度（线控器代码为b A),Te：室外机盘管温度（线控器代码为b8）,To：室外环境温度（线控器代码为b6）,A1：压缩机工作电流（线控器代码为P1）,i E：内机膨胀阀开度（线控器代码为L1),TL：室内机液管温度（线控器代码为b4）,TG:室内机气管温度（线控器代码为b7）,Ti:室内机进风温度（线控器代码为b2）,To:室内机出风温度（线控器代码为b3）,CA：室内机容量设置（线控器代码为J1),14,谢谢大家！,15,
