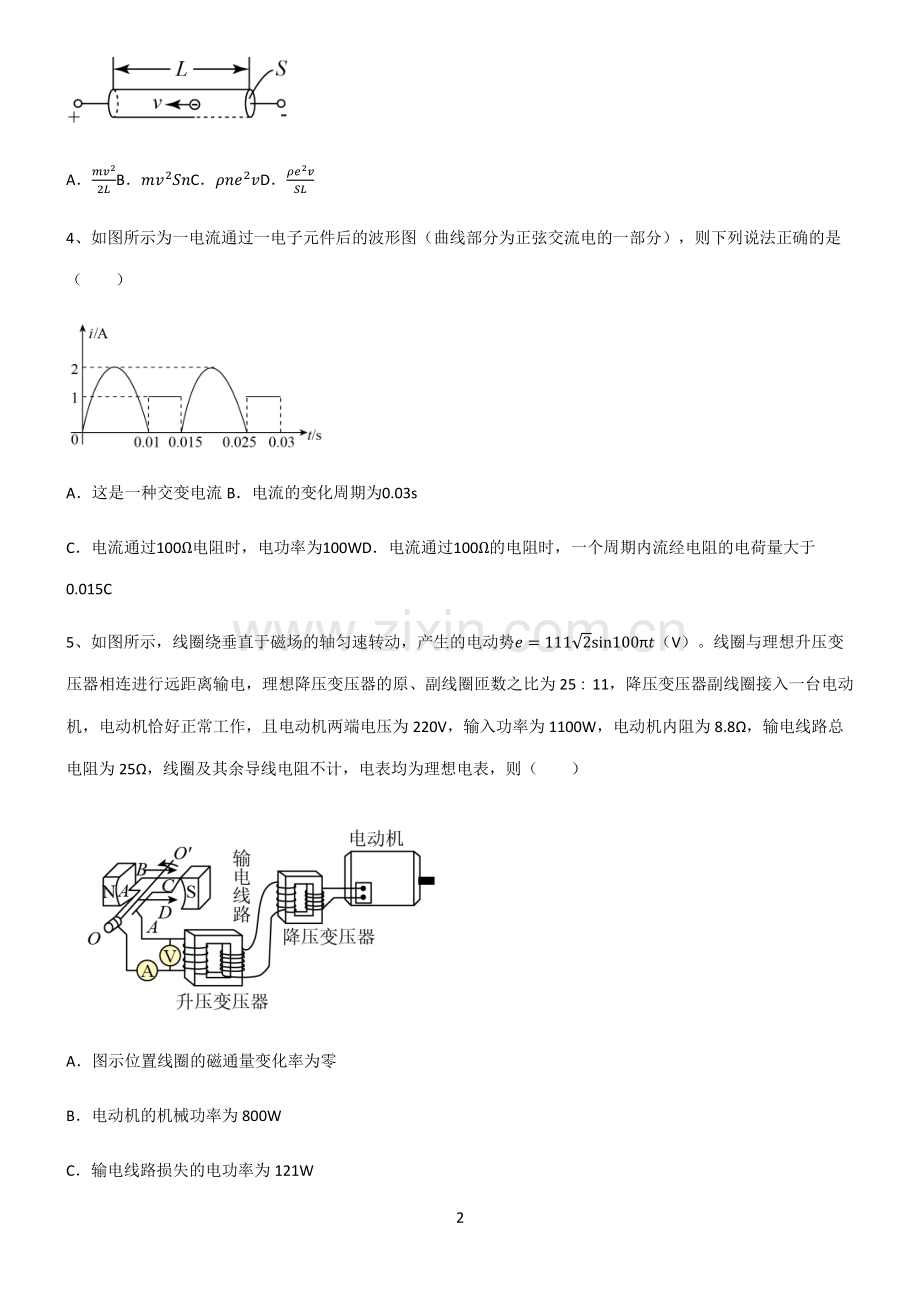

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年高中物理恒定电流基础知识手册年高中物理恒定电流基础知识手册 单选题 1、将一个满偏电流为 10mA，内阻为 120 的电流计改装为量程为 0.06A 和 15V 的电流表和电压表两用表，如图所示为该表的内部结构，则电阻R2的阻值（）A24B250C130D230 2、如图所示为一电流通过一电子元件后的波形图（曲线部分为正弦交流电的一部分），则下列说法正确的是（）A这是一种交变电流 B电流的变化周期为0.03s C电流通过100电阻时，电功率为100WD电流通过100的电阻时，一个周期内流经电阻的电荷量大于0.015C 3、一根长为L、横截面积为S、电阻率为的金属棒，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速度为v，则电子运动时受到的平均阻力大小为（）2 A22B2C2D2 4、如图所示为一电流通过一电子元件后的波形图（曲线部分为正弦交流电的一部分），则下列说法正确的是（）A这是一种交变电流 B电流的变化周期为0.03s C电流通过100电阻时，电功率为100WD电流通过100的电阻时，一个周期内流经电阻的电荷量大于0.015C 5、如图所示，线圈绕垂直于磁场的轴匀速转动，产生的电动势=1112sin100（V）。线圈与理想升压变压器相连进行远距离输电，理想降压变压器的原、副线圈匝数之比为 2511，降压变压器副线圈接入一台电动机，电动机恰好正常工作，且电动机两端电压为 220V，输入功率为 1100W，电动机内阻为 8.8，输电线路总电阻为 25，线圈及其余导线电阻不计，电表均为理想电表，则（）A图示位置线圈的磁通量变化率为零 B电动机的机械功率为 800W C输电线路损失的电功率为 121W 3 D升压变压器原、副线圈匝数之比为 110 多选题 6、在如图电路中，电源电动势 E6V，内阻 r1，保护电阻 R03，滑动变阻器总电阻 R20，闭合电键S，在滑片 P 从 a 滑到 b 的过程中，若安培表内阻忽略，正确的是（）A安培表的示数先减小后增大 B安培表的示数先增大后减小 C滑动变阻器消耗的功率先增大后减小 D滑动变阻器消耗的功率先增大后减小，再增大后减小 7、如图所示的电路中，D为理想二极管（具有单向导电性），一带正电小油滴恰好在平行板电容器中央静止不动，电源内阻不计，则下列说法正确的是（）A仅把开关S断开，油滴将下落 B仅把电阻箱R1的阻值减小，油滴将上升 C仅把电容器上极板稍水平右移，油滴将下落 4 D仅把电容器上极板稍竖直上移，油滴仍静止不动 8、如图所示是一种调压变压器的原理图，线圈AB绕在一个圆形的铁芯上，A、B端加上=2202sin100V的交流电压，通过移动滑动触头P来调节C、D端输出电压。当P处于图示位置时，原、副线圈的匝数比1:2=2:1，现想将一个“38V，19W”的灯泡接到输出端C、D，下列操作可使灯泡正常发光的是（）A仅将P顺时针旋转到合适位置 B仅将P逆时针旋转到合适位置 C仅将灯泡并联一个阻值为 144 的电阻 D仅将灯泡串联一个阻值为 144 的电阻 填空题 9、在如图（a）所示的电路中，电源电动势为 3V，内阻不计，L1、L2为相同规格的小灯泡，这种小灯泡的U-I曲线如图（b）所示，R为定值电阻，阻值为 10 当开关 S 闭合后，L1消耗的电功率为_W，电路消耗的总功率_W。10、“用 DIS 测定电源的电动势和内阻”的实验中，选用同一型号的新、旧电池各一节分别做电源，做了两次实验，得到了新、旧电池的U-I图像如图所示，旧电池的U-I图像是图线_；当实验中外电阻R均为 2 时，新、旧电池输出功率的比值为_。5 6 人教版 2022 年高中物理恒定电流_009 参考答案 1、答案：D 解析：把电流表改装成大量程电流表要并联电阻分流，所以 1=0.01 1200.06 0.01=24 改装后电流表内阻为 并=0.01 1200.06=20 改装成电压表需要串联分压电阻，串联电阻阻值为 2=150.06 并=250 20=230 故选 D。2、答案：D 解析：A交变电流是指大小和方向随时间做周期变化的电流，图中电流方向未变，是直流，故 A 错误；B电流的变化周期为0.015s，故 B 错误；C电流通过100电阻时，电功率为 =(22 2)2 100 0.01+12 100 0.0050.015W=5003W 故 C 错误；D根据i-t图像与t轴所围面积表示电荷量可知，电流通过100的电阻时，一个周期内流经电阻的电荷量大于0.015C，故 D 正确。7 故选 D。3、答案：C 解析：金属棒内的电场类似一个匀强电场，其电场强度大小 =由欧姆定律可知，金属棒两端的电压 =由电流微观定义式可知 =联立解得，金属棒内的电场强度大小为 =则电子运动时受到的平均阻力大小为 =2 故选 C。4、答案：D 解析：A交变电流是指大小和方向随时间做周期变化的电流，图中电流方向未变，是直流，故 A 错误；B电流的变化周期为0.015s，故 B 错误；C电流通过100电阻时，电功率为 8 =(22 2)2 100 0.01+12 100 0.0050.015W=5003W 故 C 错误；D根据i-t图像与t轴所围面积表示电荷量可知，电流通过100的电阻时，一个周期内流经电阻的电荷量大于0.015C，故 D 正确。故选 D。5、答案：C 解析：A图示位置线圈产生的感应电动势最大，磁通量变化率最大，故 A 错误；B通过电动机的电流为 M=M4=5A 电动机的热功率为 M 热=M2M=220W 电动机的机械功率为 M 机=M M 热=880W 故 B 错误；C根据理想变压器原、副线圈电流关系可得输电线路的电流为 输=1125M=2.2A 所以输电线路损失的电功率为 9 =输2输=121W 故 C 正确；D降压变压器原线圈两端电压为 3=344=500V 升压变压器副线圈两端电压为 2=3+输输=555V 升压变压器原线圈两端电压为 1=m2=111V 所以升压变压器原、副线圈匝数之比为 12=12=15 故 D 错误。故选 C。6、答案：AD 解析：试题分析：当滑片 P 从 a 到 b 过程中，总电阻先变大再变小，故电流先变小后变大，故选 A；研究滑动变阻器的功率时，把 R0 当做电源内阻，内阻为 4 滑动变阻器为外电路，当外电阻等于内阻时的那个小电源的输出功率最大，滑片在中央时电阻最大为 5，故滑动变阻器从 a 到中央时功率先变大再变小，从中央滑到 b 时，功率先变大再减小，故选 D 考点：本题考查了等效电源的输出功率问题 10 7、答案：BD 解析：A开关 S 断开，二极管处于不导通状态，故电容器无法放电，电容器的电荷量不变，电场力不变，则油滴仍静止不动，A 错误；B带正电油滴静止不动，说明b点电势高于a点电势，仅把电阻箱R1的阻值减小，则b点电势升高，a点电势不变，故电容器电压增大，两极板间的场强增大，油滴受到的电场力增大，油滴将上升，B 正确；C将电容器上极板水平右移，则电容器的电容减小，电容器欲放电，但因二极管处于不导通状态而无法放电，即电容器的电荷量Q不变，由 =4 和 =联立得 =4 S减小，则E增大，电场力增大，油滴将上升，C 错误；D将电容器上极板竖直上移一些，电容器的电容减小，电容器欲放电，但因二极管处于不导通状态而无法放电，故电容器的电荷量Q不变，且由 =4 知电场力不变，油滴仍静止不动，D 正确；故选 BD。11 8、答案：AD 解析：输入电压的有效值为 1=m2=200V 根据变压器两端的电压与线圈匝数的关系可知 2=211=100V 灯泡的额定电压为38V，可知现想将一个“38V，19W”的灯泡接到输出端C、D，下列操作可使灯泡正常发光，可以仅将P顺时针旋转到合适位置减小副线圈的匝数或串联一个电阻，根据:=:又=2+=100V 联立解得=144 故 AD 正确，BC 错误。故选 AD。9、答案：0.75W 1.35W 解析：1由图（b）可知，当小灯泡的电压为U1=3V 时，电流为I1=0.25A，所以L1消耗的电功率为 12 =11=3 0.25W=0.75W 2由图（a）可知，L2两端的电压与电流的关系为 2=2=310210 在图（b）中做出该关系式的图线，如图所示，由图可知L2两端的电压为U2=1V，电流为 I2=0.2A，L2消耗的功率为 2=22=0.2 1W=0.2W 电阻R消耗的功率为 3=(2)2=(3 1)0.2W=0.4W 电路消耗的总功率 P=P1+P2+P3=0.75W+0.2W+0.4W=1.35W 10、答案：B 2.04（或10049）解析：1旧电池的内阻较大，则U-I图像的斜率较大，则旧电池的U-I图像是 B；2将电阻R=2 的U-I图像画在电源的U-I图像上，如图 13 则新电池的输出功率 P1=I1U1=1.000.50=0.50W 旧电池的输出功率 P2=I2U2=0.700.35=0.245W 则 12=0.50.245=10049=2.04
