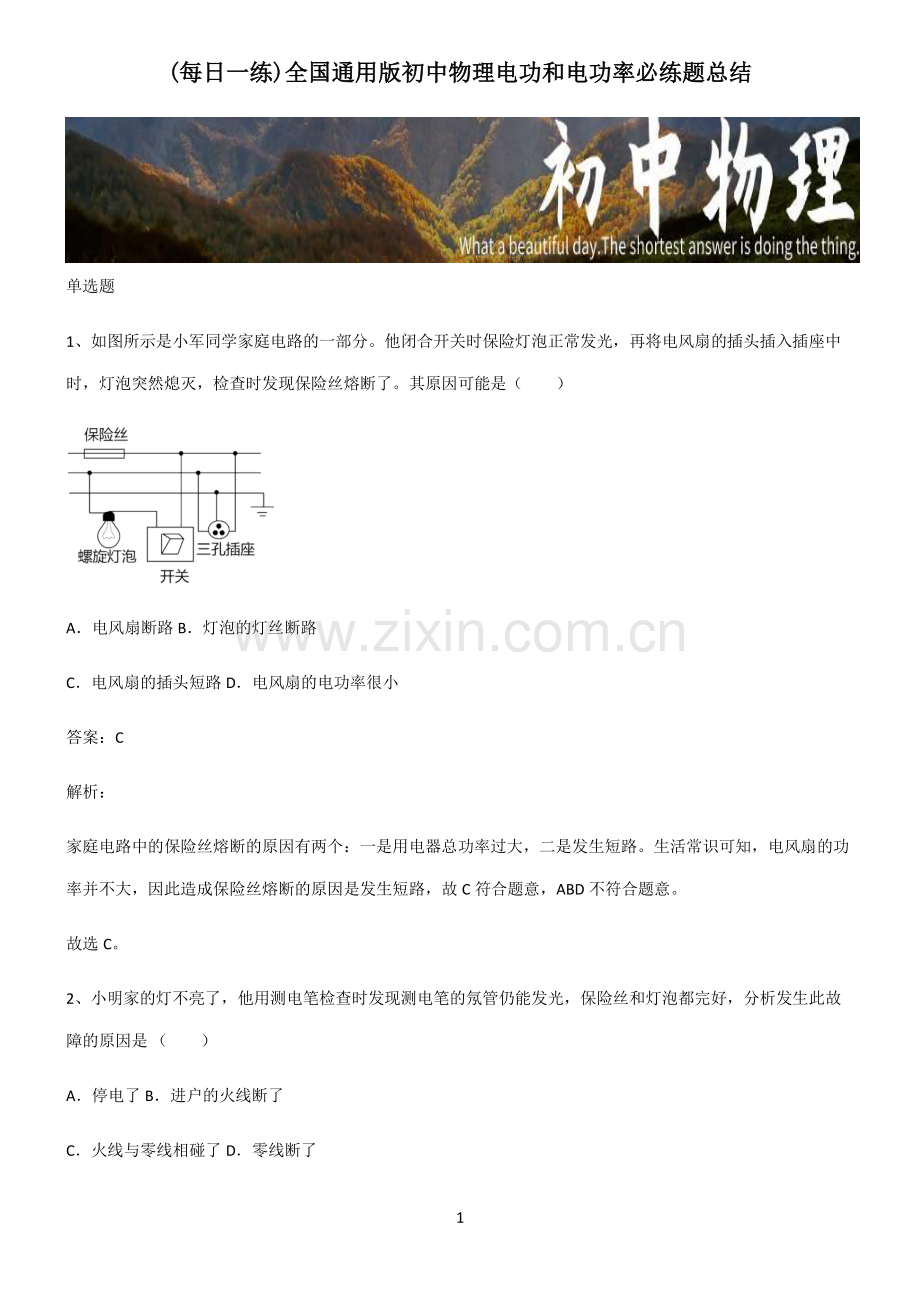

1 (每日一练每日一练)全国通用版初中物理电功和电功率必练题总结全国通用版初中物理电功和电功率必练题总结 单选题 1、如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（）A电风扇断路 B灯泡的灯丝断路 C电风扇的插头短路 D电风扇的电功率很小 答案：C 解析：家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故 C 符合题意，ABD 不符合题意。故选 C。2、小明家的灯不亮了，他用测电笔检查时发现测电笔的氖管仍能发光，保险丝和灯泡都完好，分析发生此故障的原因是（）A停电了 B进户的火线断了 C火线与零线相碰了 D零线断了 2 答案：D 解析：测电笔能亮，说明火线上有电，而灯泡不亮说明是零线断路。故选 D。3、2020 年 10 月 15 日，自然杂志报道了一种可以在 15下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（）A电热毯 B电动汽车动力系统 C电热水壶 D充电暖手宝 答案：B 解析：超导材料，是指具有在一定的低温条件下呈现出电阻等于零的性质的材料。ACD利用电流的热效应，应该选用电阻大的材料，提高产热，故 ACD 不符合题意；B电动汽车动力系统，电阻为零，可以减少能量的损耗，故 B 符合题意。故选 B。4、如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（）A电风扇断路 B灯泡的灯丝断路 C电风扇的插头短路 D电风扇的电功率很小 答案：C 3 解析：家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故 C 符合题意，ABD 不符合题意。故选 C。5、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（）A小英家家庭电路中的干路电流不得超过 10A B小英家上个月消耗的电能为 C电能表上指示灯闪烁 320 次，表示家庭电路消耗电能 0.2J D电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多 答案：D 解析：A由图知电能表允许通过的最大电流为 40A，因此小英家干路中的电流不得超过 40A，故 A 错误；B小英家上月消耗的电能为 故 B 错误；C表示每消耗的电能指示灯闪烁 1600 次，指示灯闪烁 320 次消耗的电能为=3201600kW h=0.2kW h 故 C 错误；4 D电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，故 D 正确。故选 D。实验题 6、实验桌上有已调好的电压表、电流表各一块，符合实验要求的电源、滑动变阻器，开关各一个，导线若干，三个阻值已知且不同的定值电阻R1、R2、R3，1 2 3。请你利用上述实验器材，设计实验证明：“当通过电阻的电流保持不变时，电阻的阻值越大电阻消耗的电功率越大”，请写出主要实验步骤_，画出实验电路图_和实验数据记录表格_。答案：见详解 电阻 R/R 的电流 I/A R 两端电压 U/V R 电功率 P/W 解析：1按电路图要求，连接好电路。移动滑动变阻器的滑片到适当的位置，读出电流表示数I，读出此时R1两端的电压为U1，填入表格中；断开开关，依次更换R2、R3，闭合开关，调节滑动变阻器的滑片，使电流表示数为I不变，读出对应的定值电阻两端的电压U2、U3，填入表格中；根据=计算对应的电功率，填入表格中，分析数据并得出结论。2根据实验的要求，需要测出电阻两端的电压及电流，因为要保持电流不变，需串联接入滑动变阻器，如图所示 5 3实验中需要记录电阻、电流、电压及对应的电功率，表格设计如下 电阻 R/R 的电流 I/A R 两端电压 U/V R 电功率 P/W 7、在“测量小灯泡电功率”的实验中，电源为 2 节新干电池，小灯泡的额定电压为 2.5V，正常发光时灯丝电阻约为 10，所用滑动变阻器的的规格是“20、0.5A”。（1）小明将小灯泡、电流表、电压表、滑动变阻器、开关和电源连接成了图甲所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错了，小兰发现只要改接一根导线就可以了。请你检查一下电路，把接错的那一根导线找出来，打上“”，并用笔重新画一根正确连接的导线_；（电表左边接线柱都为负接线柱）（2）改接正确后同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表无示数，则电路中发生的故障可能是_（填“小灯泡断路”“小灯泡短路”或“滑动变阻器处断路”）；（3）某次实验中，同学们看到电压表示数为 1.8V，要使灯泡 L 正常发光应向_（填“左”或“右”）端移动滑片，同时视线应注意观察电压表的示数，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是_W；（4）小明同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持 2V 不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他所更换的定值电阻R的阻值范围是_。6 答案：滑动变阻器处断路 左 0.6 440 解析：（1）1测量小灯泡电功率的实验中，电压表应与灯泡并联，电流表串联在电路中，由此改接电路如图所示：（2）2若小灯泡断路，电压表串联入电路中，电压有示数，电流表无示数，实验现象不相符；若小灯泡短路，电压表无示数，但电流表有示数，实验现象不相符；若滑动变阻器处断路，整个电路断路，则小灯泡不发光，电流表无示数，电压表无示数，与实验现象相符。（3）3由题知，电压表示数为 1.8V，小于灯泡的额定电压 2.5V，由串联电路的分压原理知，应将滑片向左移动，减小滑动变阻器分得电压，直到灯泡两端的电压等于 2.5V。4由乙图知，电流表的量程为 00.6A，其分度值为 0.02A，其读数为 0.24A，所以小灯泡的额定功率 P=UI=2.5V0.24A=0.6W（4）5图甲中，电源为 2 节新干电池，所以电源电压为 3V，电阻两端电压为 2V，滑动变阻器分压为 1V，由分压原理有 滑=滑=2V1V=21 所以当滑动变阻器连入阻值最大为 20 时，定值电阻取值最大为 40，滑动变阻器允许通过的最大电流为 0.5A，此时电路中电阻最小，定值电阻取值最小，此时 7 min=max=2V0.5A=4 所以为了能够完成实验，更换的定值电阻R的阻值范围是 440。
