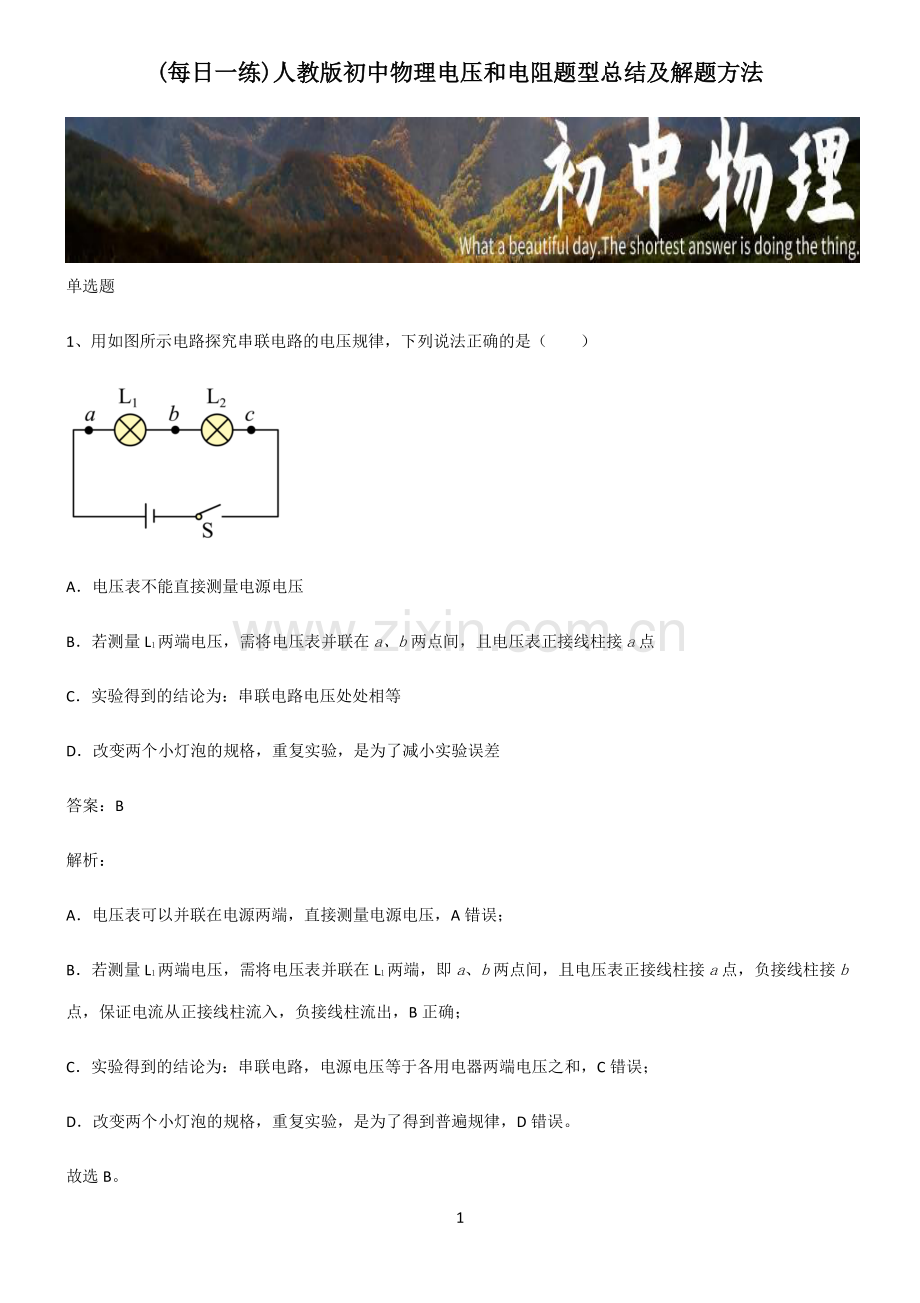

1 (每日一练每日一练)人教版初中物理电压和电阻题型总结及解题方法人教版初中物理电压和电阻题型总结及解题方法 单选题 1、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A电压表不能直接测量电源电压 B若测量 L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C实验得到的结论为：串联电路电压处处相等 D改变两个小灯泡的规格，重复实验，是为了减小实验误差 答案：B 解析：A电压表可以并联在电源两端，直接测量电源电压，A 错误；B若测量 L1两端电压，需将电压表并联在 L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B 正确；C实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C 错误；D改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D 错误。故选 B。2 2、在国际单位制中，电压的单位是（）AVBACJDW 答案：A 解析：AV 是电压的基本单位，故 A 符合题意；BA 是电流的基本单位，故 B 不符合题意；CJ 是功和各种能量的基本单位，故 C 不符合题意；DW 是功率的基本单位，故 D 不符合题意。故选 A。3、如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）AL1、L2两端电压相等 BL1、L2的亮度一定相同 C、三处的电流一样大 D若L2灯丝烧断了，L1仍能发光 答案：C 解析：A两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压不同，故 A 错误；3 BL1、L2的亮度与实际电功率有关，电阻不同，故实际电功率不同，故 B 错误；C由于串联，电路的各个地方电流相等，故 C 正确；D若L2灯丝烧断了，则电路断路，没有电流经过灯泡 L1，故两灯都不亮，故 D 错误。故选 C。4、如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（）测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A开关 S 断路 B小灯泡 L 断路 C滑动变阻器R短路 D滑动变阻器R断路 答案：B 解析：当开关 S 闭合时，小灯泡 L 不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选 B。5、如图所示电路，电源电压为 6V 且保持不变，定值电阻R1=10，R2=20，滑动变阻器R3的最大阻值为 30。下列说法正确的是（）4 闭合开关 S1、S2、S3，电流表的示数为 0.9A；闭合开关 S1、S2、S3，通过R1和R2的电流之比为 12；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是 6V1.5V A正确 B正确 C正确 D正确 答案：B 解析：闭合开关 S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定律可知，此时通过R1的电流为 1=1=6V10=0.6A 通过R2的电流为 2=2=6V20=0.3A 由并联电路的电流特点可知，电流表的示数为 =1+2=0.6A+0.3A=0.9A 通过R1和R2的电流之比为 12=0.6A0.3A=21 故正确，错误；只闭合开关 S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片5 由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故正确；当R3的滑片位于a端时，电阻阻值为 0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为 6V。当R3的滑片位于b端时，电阻阻值为 30，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为=1+3 大=6V10+30=0.15A 此时R1两端的电压即电压表示数为=1=0.15A 10=1.5V 故电压表的示数的变化范围为 6V1.5V。故正确；综上可知，故 ACD 错误，B 正确。故选 B。
