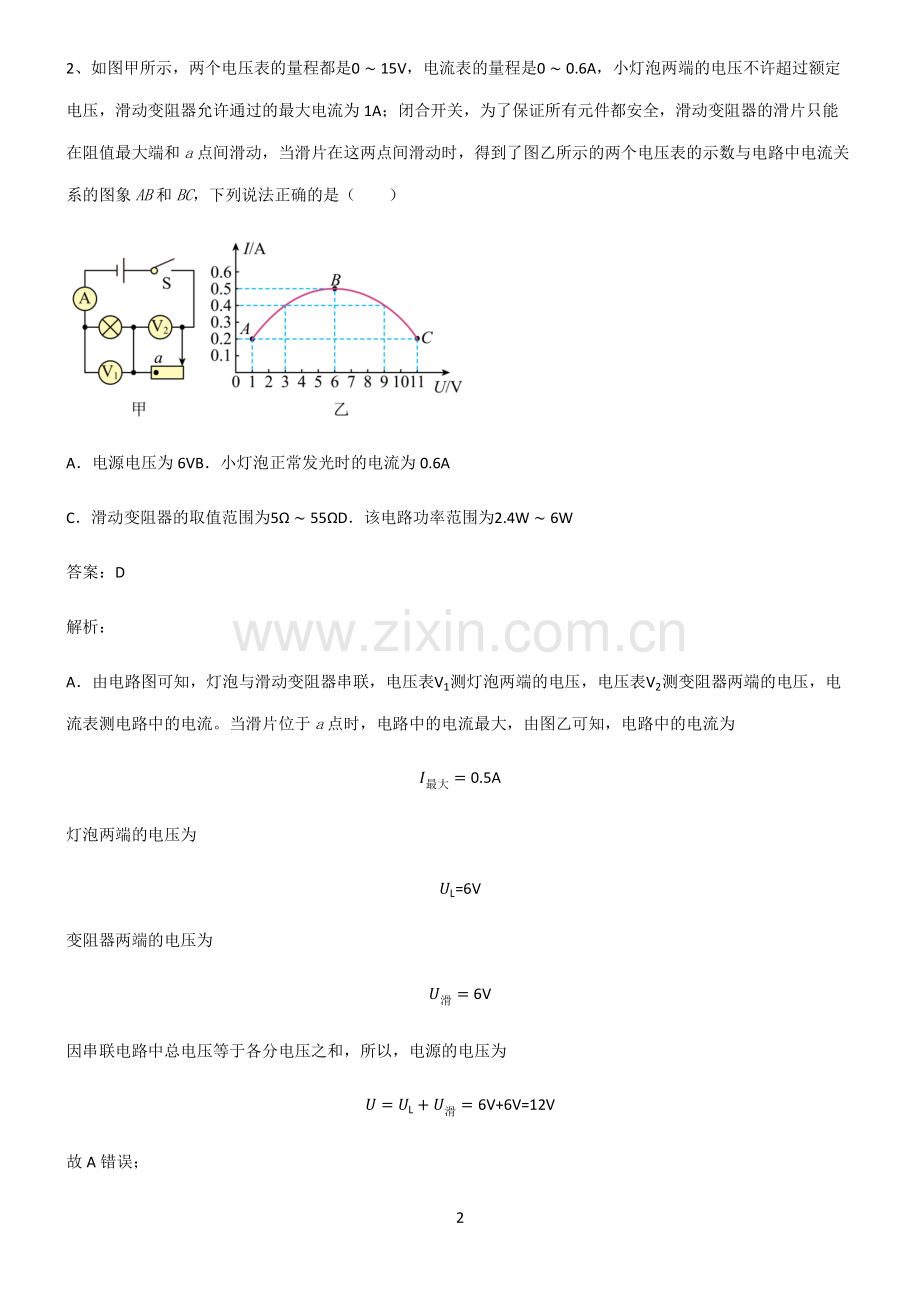

1 (每日一练每日一练)人教版人教版 20222022 年初中物理电压和电阻常考点年初中物理电压和电阻常考点 单选题 1、两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（）A若灯两端电压都相等，则两灯肯定是并联 B若流过灯的电流相等，则两灯肯定是串联 C若取下一根导线两灯都不亮，则原来两灯肯定是串联 D若取下一灯，另一灯不亮，则原来两灯肯定是串联 答案：D 解析：A当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故 A 错误；B若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故 B 错误；C在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故 C 错误；D串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故 D 正确。故选 D。2 2、如图甲所示，两个电压表的量程都是0 15V，电流表的量程是0 0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为 1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和BC，下列说法正确的是（）A电源电压为 6VB小灯泡正常发光时的电流为 0.6A C滑动变阻器的取值范围为5 55D该电路功率范围为2.4W 6W 答案：D 解析：A由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。当滑片位于a点时，电路中的电流最大，由图乙可知，电路中的电流为 最大=0.5A 灯泡两端的电压为 L=6V 变阻器两端的电压为 滑=6V 因串联电路中总电压等于各分电压之和，所以，电源的电压为 =L+滑=6V+6V=12V 故 A 错误；3 B由于小灯泡两端的电压不许超过额定电压，所以电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，故 B 错误；C当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，灯泡两端的电压最小，滑动变阻器两端的电压最大，所以，1V 为灯泡两端的电压，11V 为滑动变阻器两端的电压；由图乙可知，电路的最小电流为 最小=0.2A 则根据欧姆定律可得，滑动变阻器的最大电阻为 滑最大=滑最大最小=11V0.2A=55 当滑片位于a点时，电路中的电流最大，电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，则由欧姆定律可得，滑动变阻器接入电路中的最小电阻为 滑最小=滑最小最大=6V0.5A=12 所以，滑动变阻器的取值范围为12 55，故 C 错误；D根据上述分析可知，当滑片位于右端时，电路的功率最小，最小功率为 最小=最小=12V 0.2A=2.4W 当滑片位于a点时，电路的功率最大，最大功率为 最大=最大=12V 0.5A=6W 所以，该电路功率范围为2.4W 6W，故 D 正确。故选 D。3、两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（）A若灯两端电压都相等，则两灯肯定是并联 4 B若流过灯的电流相等，则两灯肯定是串联 C若取下一根导线两灯都不亮，则原来两灯肯定是串联 D若取下一灯，另一灯不亮，则原来两灯肯定是串联 答案：D 解析：A当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故 A 错误；B若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故 B 错误；C在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故 C 错误；D串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故 D 正确。故选 D。4、按如图所示连接好电路，闭合开关后发现小灯泡 L1和 L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为 0V、3V、3V，由此可以判断电路故障可能是（）AL1短路 BL2短路 CL1断路 DL2断路 答案：C 5 解析：AB如果 L1短路或 L2短路，会有一个灯泡发光，题目中小灯泡 L1和 L2均不发光，故 AB 不符合题意；C如果 L1断路，用电压表分别测得bc、de、af间的电压为 0V、3V、3V，故 C 符合题意；D如果 L2断路，电压表测得bc间的电压是 3V，电压表测得de间的电压是 0V，故 D 不符合题意。故选 C。5、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 答案：A 解析：电灯泡与电阻串联，电压表测量定值电阻R的电压；A若灯 L 短路，只有定值电阻接入，电压表的示数和电流表的示数都变大，故 A 符合题意；B灯 L 断路，没有电流经过电流表、电压表，故示数都变为了零，示数都变小了，故 B 不符合题意；C电阻R短路，电压表的示数变为了零，故 C 不符合题意；D电阻R断路，电流表的示数变为了零，示数变小，电压表测量电源电压，故 D 不符合题意。故选 A。6、如图所示，当滑动变阻器滑片 P 向右移动时，下列判断正确的是（）6 A电压表的示数不变，电流表 A1的示数变大，R1功率变大 B电压表的示数不变，电流表 A1的示数不变，R2功率变大 C电压表的示数与 A2的示数的比值变大，R1功率不变 D电压表的示数与 A2的示数的比值不变，A1的示数不变 答案：C 解析：由图得，电阻R1与滑动变阻器R2并联，电流表 A1测量滑动变阻器R2的电流，电流表 A2测量干路的电流，电压表测量电源电压。当滑动变阻器滑片 P 向右移动时，电源电压不变，电压表 V 的示数不变，滑动变阻器R2接入电路中的电阻变大，由=得，滑动变阻器R2的电流变小，电流表 A1的示数变小；由于并联电路，互不影响，电阻R1的电流和电压不变，干路电流等于电阻R1电流与滑动变阻器R2电流之和，所以干路电流变小，即电流表 A2的示数变小，所以电压表的示数与 A2的示数的比值变大；由=得，R1功率不变，R2功率变小，故 ABD错误，C 正确。故选 C。7、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（）A电压表示数变大，电流表 A1示数变大 7 B电压表示数不变，电流表 A2示数变大 C电流表 A2示数与电流表 A1示数之差不变 D电压表与两电流表示数之差的比值变大 答案：D 解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表 V 测量电源电压，因电源电压不变，所以电压表 V 的示数不变。电流表 A1在定值电阻R1所在的支路，所以电流表 A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据1=1知，流过定值电阻R1的电流I1不变，即电流表 A1的示数不变。所以滑动变阻器的滑动片 P 向右移动时，电压表 V 的示数和电流表 A1的示数都不变。电流表 A2在干路上，测干路电流I，当滑动变阻器的滑动片 P 向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表 A2示数变小。综上所述可知电流表 A2示数与电流表 A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故 ABC不符合题意，D 符合题意。故选 D。8、如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列说法正确的是（）A电位器与灯泡并联 8 B若只将a、b接入电路，顺时针转动旋钮时灯泡变暗 C若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度 答案：B 解析：A电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故 A 错误；B若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B 正确；C若只将a、c接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，电路中电流不变，灯泡亮度不变，故 C 错误；D电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故 D 错误。故选 B。9、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A电压表不能直接测量电源电压 B若测量 L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C实验得到的结论为：串联电路电压处处相等 D改变两个小灯泡的规格，重复实验，是为了减小实验误差 9 答案：B 解析：A电压表可以并联在电源两端，直接测量电源电压，A 错误；B若测量 L1两端电压，需将电压表并联在 L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B 正确；C实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C 错误；D改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D 错误。故选 B。10、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （）A保险丝的电阻比铜丝的大 B通过保险丝的电流比铜丝的大 C电流通过保险丝产生的热量比铜丝的多 D为了用电安全，禁止用铜丝代替保险丝 答案：B 解析：A由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故 A 正确，不符合题意；10 B由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故 B 错误，符合题意；C由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故 C 正确，不符合题意；D若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故 D 正确，不符合题意。故选 B。多选题 11、如图所示是电阻RA和RB的IU图象，分析可知下列说法中正确的是（）A当RA两端电压为 0V 时，RA的阻值是 0 B当两电阻并联时，通过RA和RB的电流之比为 12 C若把两个电阻串联在 6V 的电源两端，通过RA的电流为 0.2A D若把两个电阻并联在 2V 的电源两端，干路电流为 0.3A 答案：CD 解析：A由图像可知，A、B都是定值电阻，A的阻值为 A=AA=6V0.6A=10 其阻值与它两端电压无关，故 A 错误；11 BD当A、B两电阻并联时，A、B两端的电压相等，由图像可知，当A、B两端的电压为 2V 时，通过A的电流为 0.2A，通过B的电流为 0.1A，所以通过它们的电流之比是 21，并联电路干路电流等于各支路电流之和，所以干路电流为 0.3A，故 B 错误，D 正确；C串联电路各处电流相等，由图可知通过电路的电流为 0.2A 时，A两端的电压为 2V，B两端的电压为 4V，串联电路总电压等于各部分电压之和，所以电源电压为 6V，故 C 正确。故选 CD。12、如图所示，甲、乙两电路中，电源两端电压相同且恒定不变，两电阻的阻值R1R2。闭合开关 S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2，R1和R2的等效电阻为R3；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的等效电阻为R4。则下列判断中正确的是（）AI1=I2I4I3BI1=I2=I3+I4 CU1+U2=U3=U4DR4R2R1R2，电源的电压U相等。C因串联电路中总电压等于各分电压之和，且并联电路中各支路两端的电压相等，所以 U1+U2=U，U3=U4=U 则 U1+U2=U3=U4 12 故 C 正确；AB因串联电路中总电阻等于各串联电阻之和，且各处的电流相等，所以，甲图中通过R1和R2的电流 1=2=1+2 图乙中两电阻两端的电压相等，则通过两电阻的电流 4=21+2，3=11+2 而 R1R2 所以 I1=I2I3I4 那么 I1=I2I3+I4 故 AB 错误；D甲图R1与R2串联，R1和R2的等效电阻为R3；即 R3=R1+R2 则 R2R1R2 所以 R4R2R1 所以 13 R4R2R1R3 故 D 正确。故选 CD。13、下列关于物理概念的说法，错误的是（）A电功率表示用电器消耗电能的多少 B导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C感应电流的方向与切割磁感线运动方向和磁场方向有关 D磁场中的某一点，小磁针静止时 N 极所指的方向就是该点磁场的方向 答案：AB 解析：A电功率是表示电流做功快慢的物理量，故 A 错误，符合题意；B导体的电阻与它两端的电压、通过它的电流无关，故 B 错误，符合题意；C感应电流的方向与导体切割磁感线运动方向和磁感线的方向有关，故 C 正确，不符合题意；D根据磁场方向的规定可知，磁场中某点，小磁针静止时北极所指的方向为该点的磁场方向，故 D 正确，不符合题意。故选 AB。14、下列说法中正确的是：（）A电荷的定向移动形成电流 B用电器中有电流通过，用电器两端一定有电压 C导体中都有大量的自由电子，因此导体容易导电 D金属导体中自由电子的定向移动方向与电流方向相反 14 答案：ABD 解析：A电荷的定向移动形成电流，故 A 正确；B用电器中有电流通过，其两端一定有电压，电压是形成电流的必要条件，故 B 正确；C金属导体中是自由电子，有的导体不是自由电子，如酸碱盐的水溶液导电是靠自由离子，故 C 错误；D规定正电荷定向移动的方向为电流的方向，金属导体中自由电子的定向移动方向与电流方向相反，故 D 正确。故 ABD。15、图甲是某款电子测温仪。图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列正确的是（）A显示仪是由电压表改装成的 B热敏电阻R的阻值随着温度的升高而增大 C被测温者体温越高，电路中电流越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大 答案：AB 解析：A由图乙知，显示仪并联在热敏电阻R的两端，是电压表，故 A 正确；15 B由题意知，人体温度越高，则显示仪的示数越大。由图乙知，定值电阻R0与热敏电阻R串联在电路中，据串联电路的电压特点知，要想显示仪示数即R两端的电压变大，在电源电压不变时，R的阻值变大，所以热敏电阻R的阻值随着温度的升高而增大，故 B 正确；C热敏电阻的阻值随着温度的升高而增大，则被测温者体温越高，电路中的总阻值越大，据欧姆定律知，电路中的电流变小，故 C 错误；D将定值电阻R0更换为阻值更大的电阻时，测相同温度，则热敏电阻接入电路的阻值与未更换时相同，据串联电路的电压特点，更换后，定值电阻分去的电压更大，则热敏电阻两端的电压会比更换定值电阻前的小，那么显示仪的示数会变小。故 D 错误。故选 AB。综合题 16、在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。（1）电路中可能存在的故障是_。（2）若用小灯泡 L 替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。_ 答案：R1短路或R2断路 见解析 解析：（1）1由图可知，该电路为串联电路，电压表测量的是电阻R2两端的电压，电流表测量电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电源的两极上，所以故障是R1短路或R2断路。（2）2原来电压表的示数等于电源电压，用完好的小灯泡替换R2，电压表测量小灯泡两端的电压，若电压表16 示数变小，则R2断路。若电压表示数不变，则R1短路。17、（1）根据左边的电路图连接右边的实物_；（2）如图所示，将电源、电流表两个元件符号填入电路的空缺处，要求开关 S 闭合后_：电流方向如图中箭头所示；滑动变阻器R的滑片 P 向右移动时，电压表的示数变大。答案：解析：（1）1由电路图可知，开关 S1和灯泡 L2串联，因此 S1的右端接 L2的左端，L1和 S1、L2并联，如下图所示：17 （2）2由图可知，这是一个串联电路，滑动变阻器向右滑时，接入电路的电阻变大，同时电压表示数变大，根据串联电路的分压原理可知，电压表应并联在滑动变阻器两端，电流表串联在电路中，因此左面空缺处填电流表，右面空缺处填电源，根据图中电流的方向可知，电源的正极在下方，如下图所示：18、在图所示的电路中，电源电压为U且不变。（1）闭合开关 S 后，两电表的指针位置均不变。若电路中仅有一处故障，且只发生在1或2上，请根据以上信息，写出两电表的示数及对应的故障；_（2）排除故障后，再闭合开关 S，向右移动变阻器的滑片 P，电流表示数_，电压表示数与电流表示数的比值_（选填“变大”、“不变”或“变小”）。答案：见解析 变小 不变 解析：（1）1由图可知，该电路为串联电路，电压表测量的是R1两端的电压，电流表测量电路中的电流；若R1断路，开关 S 断开时，则电流表示数为 0，电压表测量电源电压，示数为U；开关闭合后，电路中无电流，电流表示数为 0，电压表测量的是电源电压，示数为U；电流表示数不变，电压表示数不变，符合题意；18 若R2断路，开关 S 断开时，电流表和电压表示数都为 0；开关闭合后，整个电路是断开的，则电流表示数为 0，电压表示数为 0；电流表和电压表示数都不变，符合题意；若R1短路，开关 S 断开时，电压表测量的是电源的电压，示数为U，电路中无电流，电流表示数为 0；开关闭合后，电路是通路，电路中有电流，此时电压表测量的是一段导线两端的电压，示数为 0，两表示数都发生了变化，不符合题意；若R2短路，开关 S 断开时，电流表示数为 0，电压表测量的是电源电压，示数为U，开关闭合后，电路中有电流，电流表示数不为 0，此时电压表测量的是电源电压，保持不变，不符合题意；综上所述，故障为：若电压表示数为 0，电流表示数为 0，R2断路；若电压表示数为U，电流表示数为 0，R1断路。（2）23闭合开关 S，向右移动变阻器的滑片 P，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由=可知电路中的电流变小，电流表的示数变小，由=可知电压表示数与电流表示数的比值等于R1的阻值，R1的阻值不变，所以电压表示数与电流表示数的比值不变。
