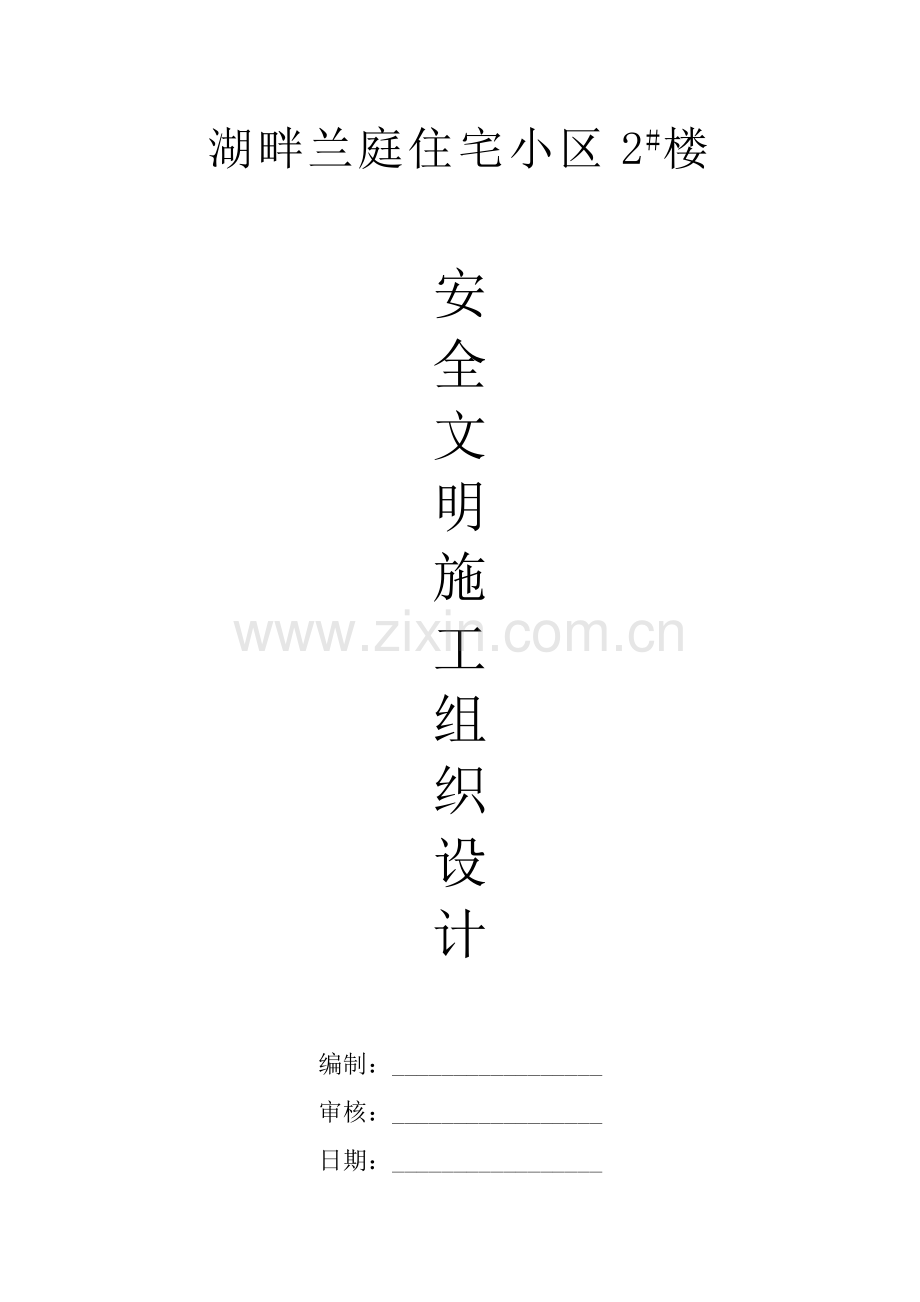

湖畔兰庭住宅小区2#楼

安
全
文
明
施
工
组
织
设
计

编制：_________________
审核：_________________
日期：_________________

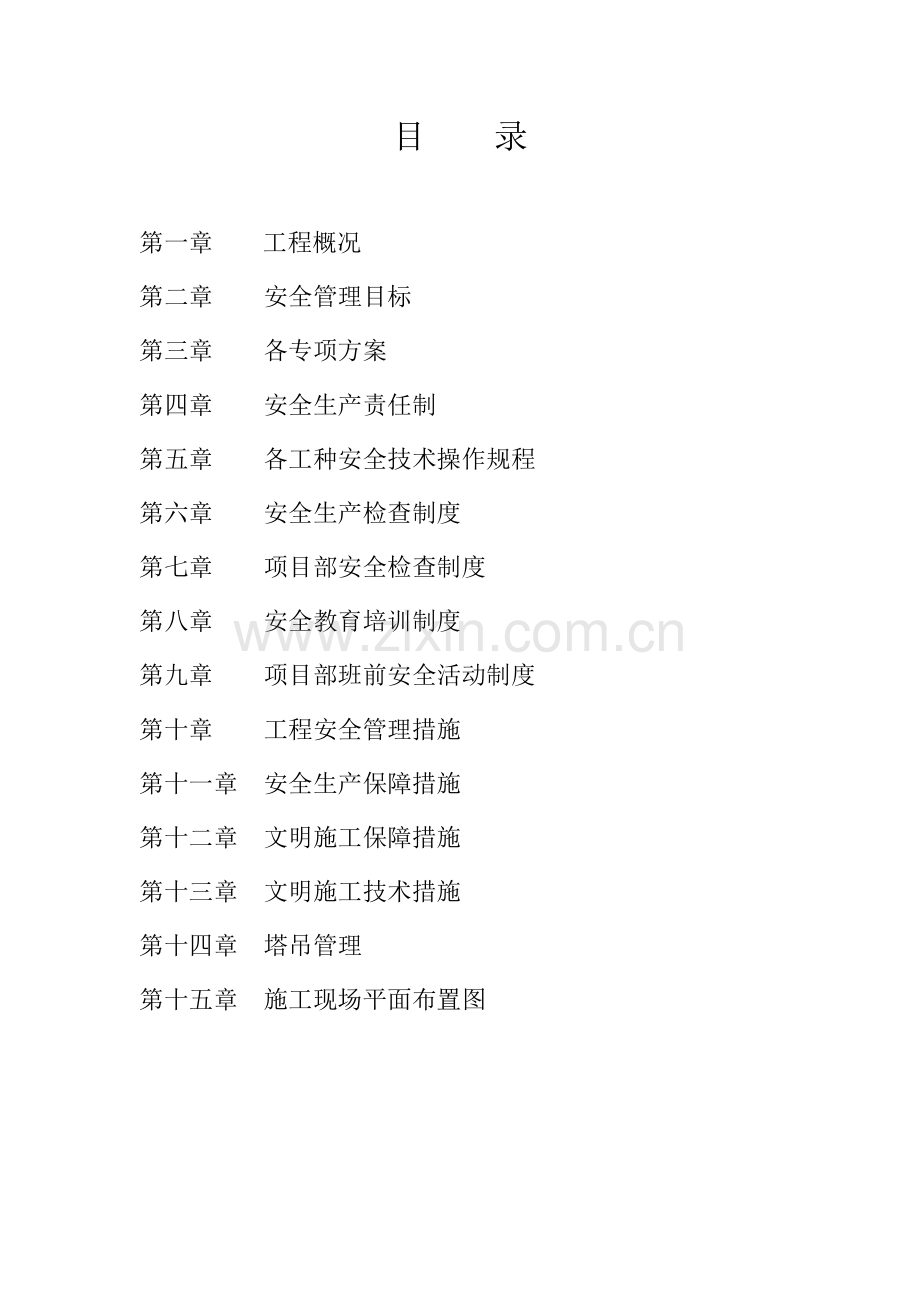

目 录

第一章 工程概况
第二章 安全管理目标
第三章 各专项方案
第四章 安全生产责任制
第五章 各工种安全技术操作规程
第六章 安全生产检查制度
第七章 项目部安全检查制度
第八章 安全教育培训制度
第九章 项目部班前安全活动制度
第十章 工程安全管理措施
第十一章 安全生产保障措施
第十二章 文明施工保障措施
第十三章 文明施工技术措施
第十四章 塔吊管理
第十五章 施工现场平面布置图

第一章 工程概况
工程名称：湖畔兰庭小区2#楼
建设地点：瑶海公园北侧
设计单位：安徽省建设工程勘察设计院
监理单位：合工大监理公司
施工单位：安徽同济建设工程有限责任公司
为了确保工程创建安全文明标化工地及工程的有序进行，根据国家的有关法律法规及公司的企业标准，结合工程的实际情况，特制定以下安全管旦制度：
1. 特种作业人员安全生产制度
2. 临时施工用电管理制度
3. 安全检举控告制度
4. 卫生保洁制度
5. 文明管理制度
6. 材料管理制度
7. 机械设备管理制度
8. 消防管理制度
9. 食堂管理制度
10. 综合管理制度
11. 职工学校管理制度
12. 环境管理制度

第二章安全管理目标
一、安全管理目标
为了认真贯彻落实“安全第一，预防为主”的方针，安全评估时得分率高于85%，杜绝重大伤亡事故，火灾事故及机械设备事故；轻伤率控制在0.5%以下；特殊持证上岗率达100%，安全教育率达100%，工程确保“省级安全生产、文明示范工地”。
二、目标保证措施
1. 配备齐管理人员，各管理人员责任制明确，并且责任分解到位。
2. 各管理人员进行考核，不合格的给予教育或辞退。
3. 施工现场进行全封闭施，出入人员由门卫控制登记。
4. 建立各种制度并且制度齐全落实到位。
三、责任目标分解
姓名
职务
职称
上岗证书编号
王鑫磊
项目经理
工程师
0043119
王锐
安全员
技术员
0003722
邓绍俊
电工

07102018
费大勇
焊工

07102065
杨会琴
起重机司机

06122336
马常和
起重工

07102174

为明确安全责任，顺利完成施工任务，现将责任目标按工作不同分解如下：
一、 项目经理安全目标管理
1) 项目经理是项目施工安全生产第一责任人，应遵循认定的目标,认真贯彻执行国家和政府部门的安全生产力方针、政策、法规和上级指标，结合企业实情制订各项制度，贯彻各项措施，并检查执行情况。
2) 根据新的标准和规范，建立和不断完善安全生产管理制度。
3) 对项目部的安全生产和目标管理负总责，把安全目标管理列入议事日程，定期召开安全生产会议，掌握动态，解决安全隐患问题，回强对专职安全管理人员的教育、指导。
4) 对各安全管理职能部门进行监督，主持重大伤亡：事故的调查处理，认真执行“管生产必须管安全”的原则。
5) 贯彻传达公司下达的各项对安全生产有关的文件，具体落实实施措施。
6) 在签订项目分包合同时，必须同时签订确保安全生产的协议书。
二、 施工员安全目标管理
1) 对所负责的施工项目，负责安全生产直接责任
2) 认真执行国家安全生产方针、政策、法令及公司和各项规章制度和施工组织设计中制定的安全技术措施。
3) 根据新的标准规范和安全管理目标，建全各项施工生产的安全措施，遇到生产与安全发生矛盾时，坚持生产服从安全第一的原则。
4) 如发生重大伤亡事故时，要及时组织抢救，立即上报，并保护好现场院，有权拒绝违反安全规定的生产指令。
三、 安全员安全目标管理
1) 安全员是国家安全生产方针、政策、劳动保护法规及新标准、新规范的具体执行者，对项目部认定的目标管理负有直接责任。
2) 做好安全生产和目标管理的宣传教育和管理工作，深入现场掌握安全生产情况，调查研究生产中的不安因素，提出改进意见，及时发现处理各种事故隐患。
3) 负责工地安全生产目标管理荼的资料检查记录和存档保管。
4) 会同有关部门做好三级教育及特殊工种培训、考核发证工作，同时做好上级下达的安全技术交底工作。
5) 有权制止违章指挥、违章作业，遇到险情，有权制止或停工整改，并报上级领导处理。
6) 对违规者经劝说无效，有权对其处以罚款等其它处理方案。
四、 文明施工人员目标管理
1) 帮助安全员做好目标管理及安全生产、生活、卫生综合治理工作。
2) 认真执行目标管理的方针、政策和文明施工的规章制度，并对整个施工现场全部生产班组的目标管理实施情况和文明施工情况，进行检查和督促。
3) 根据目标管理的需要，及时调整文明施工、生活卫生及综合治理工作的力度，加强管理。
4) 协助项目部各智能部门及安全员，做好目标管理情况的调查上报工作。
5) 对违反文明施工制度的班组或人员有权处以罚款等其它方案。
五、 材料员安全目标管理
1) 材料员、保管员对安全目标管理负有间接责任，应严格遵循国家和政府部门的有关材料、产品安全性能的规范，标准和法规。
2) 了解施工情况，按计划及时提供质保单，避免发生因原材料质量不合格而引发的安全隐患。
3) 经常深入施工现场，了解工程用料情况，并督促提供商，分期分批保质保量送货，并按指定地点堆放整齐。
六、 生产班组长安全目标管理
1) 认真遵守项目部规定的目标管理制度、安全操作规程、安全生产的消防制度。根据本班人员的技术、体力、思想状况合理安排工作，做好安全技术交底。
2) 支持安全员和文明施工员的工作，接受他们的督促、指导，做好本班组工人的安全教育工作，并指定专人专管。
3) 组织本班组工人学习上级下达的安全目标管理制度及安全操作规程和各种劳动规章制度，在任何情况下不得蛮干和违章操作。
4) 上班前应对所使用的机具及所处的工作环境予以检查，发现问题及时处理或上报，有权拒绝违章指令。
5) 接受检查指导，对整改工作必须定时、定人、定措施认真落实执行做好安全自检和交接班工作。
6) 如发生伤亡事故，及时组织抢救并上报，吸取教训，提出防范措施。
七、 工作安全目标管理
1) 记住“安全生产，人人有责”的方针，树立安全第一的思想，参加各项安全活动，接受安全教育与指挥。
2) 认真学习的执行目标管理制度和安全操作规程，努力提高自我防护意识、知识和技术。
3) 遵守各项规章制度，不违章冒险作业。
4) 正确使胜个人劳防用品，保护施工现场安全设施，保养好工具，服从分配、坚守岗位、不乱动各种机电设备。
5) 发扬团结互助精神，对新工人要积极传授安全知识和技术。

第 三 章

各
专
项
方
案

湖畔兰庭住宅小区2#楼

施
工
用
电
布
置
方
案

安徽同济建设工程有限责任公司
二00五年六月

湖畔兰庭2#楼临时施工用电专项方案

一、 工程概况
1、建筑物概况
湖畔兰庭2#楼工程位于合肥市瑶海公园北侧，建筑面积为6430.8㎡，框架短肢剪力墙十一层。
2、现场变压器容量
业主提供了两个变压器，一个位于现场西北角，另一个位于现场西南角，两个变压器容量均为400KVA。
3、机械设备配备表，见表1—1。
机械设备配备表 表1—1
机械名称
单机功率
（KW）
数量
合计功率
（KW）
备 注
塔吊
35
1
35

砼搅拌机
10
1
10
采用商品砼
砼输送泵
35
1
35
若电力供应紧张用柴油动力
插入式振动机
1.5
4
6
同时使用
平板式振动机
1.5
2
3

钢筋切断机
5
1
5

钢筋弯曲机
5
1
5

钢筋调直机
3
1
3

电 锯
3
2
6

砂轮切割机
3
1
3

蛙式打夯机
1.5
1
1.5

增压水泵
10
4
40

对焊机
100
1
100

电渣压力焊机
50
2
100

电焊机
19
1
19

开水箱
17
1
17

大 灯
3.5
2
7

二、 用电负荷计算
总用电量按施工用电高峰的总用电量计算。
总用电量计算： P总=1.05×(k1ΣP1/COSΦ+k2ΣP2+k3ΣP3)
其中：ΣP1为电动机总功率；
ΣP2为电焊设备总功率；
ΣP3为照明总功率。
为简化计算，照明用电按各种电力和电焊机功率和的10%计。
COSΦ：电动机平均功率因数以0.6-0.75,取0.75。
供电网中功率损失系数：1.05-1.10
K1：电动机同时需要系数0.5-0.7，因11-30台之间，以0.6.
∑p2：焊机总功率，K2：电焊机等同时需要系数：0.5-0.6，取0.6.
∑p1=105+90+10+35+17.5+9+3+1.5+15+20+6+9+4.4+3.6+6+3+40
=378（KW）
电焊机用电量∑p2=100+100+72+38=310（KVA）
P总=1.05×（0.6×∑p1/0.75+0.6∑p2）×1.1
=1.05×（0.6×378/0.75+0.6×310）×1.1=564（KVA）
工地需要总用电量是564KVA

三、 导线端面计算：
（1）.总配导线计算
A、按导线允许电流选择

1.732*380*0.75
0.5*564*1000
√3 V线cosФ
KΣP
I线= = =571A

选择查表：应选用185MM2 的铜芯线
B、按允许电压降选择：（配电房至总配电柜距离暂估120m）

77*4.5%
571*110
Cε
ΣPL
S线= % = % =181mm2

按允许电流选择采用185MM2的铜芯线
(2).分配电箱的导线计算：
楼层用电考虑24KW电焊机2台同时使用，其余10KW。
1. 分配箱NO2-1(塔吊1台、太阳灯2盏、17＃楼层用电)：
I线=1000 k∑p/1.732U线cosa
=1000*0.75*100/1.732*380*0.75
=152.0A
应选用：3*50mm2+2*25mm2
2. 分配箱NO2-2(塔吊1台、太阳灯2盏、20＃楼层用电)：
I线=1000*0.75*100/1.732*380*0.75
=152.0A
应选用：3*50mm2+2*25mm2
3. 分配箱NO2-3(塔吊1台、太阳灯2盏、7＃10＃楼层用电)：
I线=1000*0.75*100/1.732*380*0.75
=152.0A
应选用：3*50mm2+2*25mm2
4. 分配箱NO2-4(对焊机一台、切断机2台、弯曲机2台、调直机1台、砂轮切割机1台、11＃16＃楼层用电)：
I线=1000*0.75*166/1.732*380*0.75
=252.22A
应选用：3*95mm2+2*50mm2
5. 分配箱NO2-5（楼层用电60KW）：
I线=1000*0.75*60/1.732*380*0.75
=91.16A
应选用：3*35mm2+2*16mm2
6. 分配箱NO2-6（楼层用电60KW）：
I线=1000*0.75*60/1.732*380*0.75
=91.96A
应选用：3*35mm2+2*16mm2
（3）开关箱导线计算：
1. 塔吊开关箱：
I线=1000*35/1.732*380*0.75
=70.9A
选用：3*25mm2+2*16mm2
2.对焊机开关箱：
I线=1000*100/1.732*380*0.75
=202.5A
选用：3*25mm2+2*16mm2
3.弯曲机开关箱：
I线=1000*2.5/1.732*380*0.75
=5A
选用：3*2.5mm2+2*1.5mm2
4. 电焊机开关箱：
I线=1000*24/1.732*380*0.75
=48.6A
选用：3*10mm2+2*6mm2
5. 切割机开关箱：
I线=1000*2.5/1.732*380*0.75
=5A
选用：3*2.5mm2+2*1.5mm2
6.圆盘锯开关箱：
I线=1000*2.5/1.732*380*0.75
=5A
选用：3*2.5mm2+2*1.5mm2
7. 锯板机开关箱：
I线=1000*2.5/1.732*380*0.75
=5A
选用：3*2.5mm2+2*1.5mm2
8.施工电梯开关箱：
I线=1000*15/1.732*380*0.75
=30.4A
选用：3*10mm2+2*6mm2
9. 振动机开关箱：
I线=1000*1.5/1.732*380*0.75
=3A
选用：3*2.5mm2+2*1.5mm2
10.平板机开关箱：
I线=1000*1.5/1.732*380*0.75
=3A
选用：3*2.5mm2+2*1.5mm2
四、 供电线路布置及配电箱设置
5、施工用电布置：
本工程施工用电拟采用TN-S接零保护系统，并按总配电箱→分配电箱→开关箱实行三级配电。在施工现场的北边设置配电房，里面设总配电柜。在每台机械设备边3m范围内设开关箱一只。
（1）配电系统布置及操作必须符合下图要求：

变电所低压输出
总 配 电 箱
分 配 电 箱
开 关 箱
用 电 机 具
启动 布置距离<110m <30m <3m 关闭
配电箱布置详见施工现场总平面布置图
五、 安全用电措施
1） 临时用电安全技术措施和电气防火措施。
（1） 编制依据：JGJ46—88S施工临时用电安全技术规范。
（2） 需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制技术负责人审核，经主管部门批准后方可实施并补充有关图纸资料存档。
（3） 建立临时用电安全技术档案，其内容为：
a、 临时用电施工组织设计：修改临时用电施工组织设计资料；技术交底资料；临 时用电工程检查验收表；电气设备的检验凭证和调试记录；接地电阻测定记录表；定期检（复）查，施工现场每月一次，公司每季一次，并复查接地电阻值。
b、 电工维修工作记录，可指定专人管理。并于临时用电工程拆除后统一归档。
c、 检查工作应按分部、分项工程进行，对不安全因素必须及时处理，并应履行复查验收手续。
（4） 保护接零、接防雷规定：
在施工现场专用的中性点直接接地的电力线路中必须采用TNT接零保护系统。电气设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线）应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出。并按定色标要求接线。
环境潮湿或条件恶劣的施工电气设备必须采用保护零线，保护零线不得装设开关或熔断器，保护零线应单独敷设，不作他用，重复接地线与保护零线相连接。
（5） 正常情况，下列电气设备不带电的外露导电部分，应做保护零线。
a、 电机、变压器、电器、照明器具、手持电动工具的金属外壳、电气设备转动装置的金属部件、配电屏与控制屏的金属框架，室内外配电的金属框架及靠近带电部分的金属围栏和金属门，电力线路的金属保护管及敷线钢索。
b、 保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时，保护零线截面应为10mm2绝缘铜线或16 mm2的绝缘铝线。
c、 与电气设备相连接的保护零线应为截面不小于2.5 mm2的多股绝缘铜线。保护零线必须采用绿黄双色绝缘线，任何情况下不准用做负荷线。
（6） 临时用电线路安装、配电箱、开关箱、手持电动工具的使用除遵守JGJ46—88（施工现场临时用电安全技术规范）规定外，尚注意下列事项：
a、 施工照明配电箱尽量与动力用电分配箱分开布置。
b、 恶劣条件下及混凝土浇筑过程中手持照明灯具、线路应采用36V低压照明线路。
c、 手持电动工具中的I类工具使用过程中必须做保护接零。
d、 所用配电箱必须采用经政府主管部门认可的产品。
e、 搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
f、 塔吊、龙门架的顶尖安装避雷针、接地。
（7） 配电房内必须置备相应的绝缘灭火器材，其周边15m范围内不得使用明 火或放置氧气瓶、乙炔等易燃易爆物品，并对配电房内的电气线路定期安全检查，发现隐患及时更改。
电气线路应定期检查，及时插修更换老化和破损的线路，使用中严禁超负荷运转。
施工现场、单身宿舍、临时工棚一律不准使用电炉等大功率电热器，照明灯泡不得大于100W。
特殊场所一律使用防爆电器，开关一律设置在室外并不得使用闸刀开关。交流焊机停用时必须关闭电源，其配置导线不得放置在有积水和可燃物质上。
（8）分配电箱与开关箱的距离不大于30m，所有配电箱均选用铁质配电箱，铁板厚度大于1.5mm。配电箱、开关箱应安装牢固，固定配电箱下底面与地面的垂直距离为1.3—1.5m，移动式开关箱下底面与地面的距离大于0.6m、小于1.5m。
（9）箱体外壳及金属电器安装板作接零保护，配电箱上设防雨棚，并在配电箱上标明名称、用途编号。所有配电箱均配锁，钥匙电工负责一把，值班电工一把，非电工不得随便接线安装。箱内电器按规定装设，进出线、设在箱体的底面，配电线路采用三项五线制。电缆埋地敷设，深度不小于0.6m，并在电缆上面均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
（10） 路导线截面根据允许电流，允许电压降与机械强度计算选用，其中保护零线采
用绿黄双色线，线径不小于工作零线的截面，铜线不小于10mm2，与电气设备相连的保护零线不小于2.5 mm2绝缘多股铜线。
（11）漏电保护器选用省级审批许可生产且通过电工产品认证的产品，其中总配
电箱动作电流不小于7.5mA，分配电箱漏电保护器的
（12） 护零线从第一级漏电保护器的电源侧的零线引出并在引出后作重复接地。重复
接地体应采用角钢、钢管或圆钢，所有接地系统中不得使用螺纹钢材，重复接地电阻不得大于10欧姆，施工现场每月检查一次。
所有电极设备不带电的外露导电部分均作保护接零。
（13） 电气装置的选择。
a) 配电箱、开关箱内的电器必须可靠完好，不准使用有破损、不合格的电器，
b) 每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严
禁用同一个开关直接控制二台及二台以上用电设备。
c) 开关箱内的开关器必须能在任何情况下都可以使用电设备实行电源隔离。
d) 开关箱中必须装设漏电保护器。
e) 漏电保护器应装设在配电箱电源隔离开关的负荷一侧和开关箱电源隔离开关的负荷一侧。
f) 各配电箱的漏电保护额定漏电动作电流和动作时间应配合。
g) 移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。
h) 进入开关箱的电源线严禁用插销连接。

湖畔兰庭施工用水计算

1、用水量计算
本临时用水计算参考文献为机械工业出版社出版的《建筑工程施工常用资料手册》。
施工用水量：
q1=K1Σ（Q1N1/T1t）K2/（8*3600） L/S
式中：q1为施工用水量(L/S)
K1为未预计的施工用水系数（1.05～1.5，取K1=1.15）；
K2为施工用水不平衡系数，K2=1.5；
Q1为年度工程量；
N1施工用水定额；
T1为年度有效工作日；
t每天工作班数。
砼用商品砼
砼养护用水量（耗水量取300 L/m3，砼总计18000 m3）
Q1N1/T1t=18000*300/300*1.2=15000 L
砌砖、浇砖用水（取300L/m3，砖2370m3）
Q1N1/T1t=2370*300/230*1=3091 L
抹灰工程用水
Q1N1/T1t=245000*30/190*1=38684 L
楼地面工程用水
Q1N1/T1t=70000*190/150*1=88667 L
q1=K1Σ（Q1N1/T1t）K2/（8*3600）
=1.15*(15000+3091+38684+88667)*1.5/(8*3600)
=8.71 L/S
施工机械用水量：
q2=K1ΣQ2N2K3/（8*3600） L/S
式中：q2为施工机械用水量
K1为施工用水安全系数，K1=1.15；
K3为施工机械用水不平衡系数，K3=2.0；
Q2同一种机械台数；
N2为施工机械台班用水定额
只考虑钢筋对焊机用水（用水量按300L/时台计）;
q2=1.15*(300*8)*2/(8*3600)=0.19L/S
施工现场生活用水量
q3=P1N3K4/（8*3600） L/S
式中：q3为生活用水量
N3为施工现场用水定额（每人每天用水量按60L计）；
P1为施工高缝期现场用水人数（按450人算）；
K4为不平衡系数取1.5
q3=200*450*1.5/(8*3600)=4.69 L/S
生活区生活用水
q4=P2N4K5/（24*3600） L/S
式中：q4为生活区生活用水量（L/S）
N4为生活区昼夜全部用水（每人每天用水量按120L计）；
P2为生活区用水人数（按480人算）；
K5为不平衡系数取1.5
q4=480*120*1.5/（24*3600）=1.0 L/S
总用水量计算
Q=q1+q2+q3+q4
现场总用水量为：
Q=q1+q2+q3+q4=8.71+0.19+4.69+1.0=14.59 L/S
施工现场消防用水量符合要求，现场消防配备灭火器等辅助设施，详消防专项方案。
2、管径计算：
d= 4Q/(1000vπ) = 4*14.59/(1000*1*3.14) = 0.018586
≈ 0.136m
取两根内径Φ100的镀锌水管
式中：V为管内水流速，取1m/s。
计算结果及处理：根据供水管管径计算结果，现场施工临时用水供水管管径布置一根内径Φ150的镀锌水管，才能满足施工要求，施工用水布置见现场总平面布置图。

湖畔兰庭工程
（QTZ315B）

塔
吊
施
工
方
案

安徽同济建设有限责任公司
二零零五年六月

塔吊
堪点
自然
地坪
标高
①厚层
②厚层
③1厚层
基坑深
塔吊基底
号
（m）
（m）
厚（m）
度（m）
埋深（m）
塔吊1
42
32.096
2.20
0
3.30
4.20
3.50
塔吊装拆
一、 安装前的准备工作
1. 根据现场布置情况，作好“三通一平”工作，保证道路进出场通及吊车的作业位置顺平，准备工具一间，用于堆放塔吊零件及安装人员工具，准备好辅助设备及技术资料。
2. 对防碍起重机工作的障碍物、电缆线等需拆除，对安装区的位置用预警戒线划分，事先请吊装有关人员确定，如道路及组件堆放场地等事宜，并进行专门监督管理。
3. 塔吊基础旁，设立配电箱一只，供塔吊用电，并满足其电容量。
二、 起重机的安装和拆卸
1、 安装程序
1) 先将二节标准件用8M36*300高强螺栓连接成一体，然后吊装在砼基础上的锚柱上，并用8个M36*200高强螺栓固定。
2) 用经纬仪检查底节的垂直度，保证主弦杆四面和垂直方向偏差之差为1/1000。
3) 吊装顶升套架：
组装好除工作平台以外和条件，然后吊起从底架上端慢慢套入放下，到其上端发兰面低于底架上面30—40mm。应注意顶升套架的方向，保证套架顶升油缸与搭升支耳同侧。
安装四周工作平台后，将泵站吊到平台角，接好油管检查液压系统运转情况。
4) 吊装回转及塔架部分
在地面组装好回转塔架部分（包括回转塔身、上下支座回转支承及操作室）然后吊装，搁置在底架上，应注意操作室前方是顶长套架的引进门方向，最后启动泵房，使顶架上升与下支座贴近。用16-M24螺栓将下支座与顶升套架连接好，用8—M36高强螺栓将下支座与底架连接好。
地面安装好塔顶全部构件，然后吊上回转身，用8—M30高强螺栓将塔顶与回转连接好。
注意：有塔顶滑轮的一倾应与操作室前方一致。
5) 整体平衡臂
A. 在地面将平衡臂的1节与2节用4根φ36的销轴连接好，平行与建筑物放置，装上平衡工作平台，栏杆起长机构，电气控制柜。
B. 将平衡臂1与平衡臂尾部平板连接，然后将平衡臂水平放置，用线索扎紧准备起吊。
C. 吊装平衡臂、臂根单耳钎入回转塔身连接耳板，装上销轴，穿好口销并张于锁定，将拉杆绳索一端穿过塔顶小滑轮再落至地面。稍稍起吊到塔顶上部分，按顺序装入塔顶连接销孔。
D. 慢慢下放平衡臂拉杆逐步拉直面受张力，直至平衡臂接近水平，起吊钢丝绳松弛。
6）安装起重臂
A. 将起重臂各节按1—8编号顺序摆好，用销轴连成一体，并平行于建筑物放置。
B. 牵引起构已装妥在第一节臂内，安装小车穿绕好牵引钢丝绳。
C. 在地面组装好起重臂上弦的固定卡板。
D. 将起重机构钢丝绳经塔顶滑轮，再套在拉杆末端的小滑车上。
E. 平行起吊起重臂，吊点位置大体在臂架中心处，经试吊标准升高到架转塔身外，使起重臂单耳杆入口转塔身连接双耳内，装上销轴，穿好开口销张开锁定。
F. 稍稍起吊使起重臂头部上翘3度左右。
G. 启动起升机构，由上提升拉杆，接近塔顶上端时，将拉杆与塔顶上的拉板用销轴连接起来。
H. 慢慢松开起升钢丝绳，起重臂拉杆逐步受力而直臂逐步减少上翘接近水平，全部放松后卸下钢丝绳卡。
I. 穿绕起升钢丝绳，这时可利用小车缆进行高空作业。
J. 吊装平衡臂配重。
K. 顶升加节，要求对每只螺栓均涂黄油后栓紧，并用黄油封栓帽。
2、 装卸注意事项
1) 起重机的安装与拆卸严格按说明规定的顺序和要求进行，并制定安全措施，由专业队长统一指导进行。
2) 塔吊安装人员必须持证上岗方可作业，戴好各种劳动防护用品。
3) 起重机各部件之间的连接轴、螺栓、螺母、轴端卡板和开口销必须使用生产厂随机或指定的专用件。不得随意自行代换。
4) 安装对销轴销孔必须涂抹润滑脂，装好后开口销必须张开到规定的程度轴端卡扳必须紧固连接，螺栓必须锁紧。
5) 吊装组件时，须按相关的取值核算吊装设备起吊能力。
6) 牵引小车吊缆内每次限载一人。
六、 塔吊的使用
1. 塔吊必须在备案，相关单位验收合格后才能投入使用。
2. 塔吊使用前必须认真阅读使用说明书。
3. 塔吊操作工人持证上岗。
4. 多塔作业应将塔吊的提升高度错开15m,开启小车限位、大臂限位及在大臂端部插红色警示期。
5. 两塔吊应交替运行，只允许一台塔吊进入交叉施工区域，另一台塔吊装料待机。
6. 每班作业前，司机必须逐项检查各安全装置的可靠性，绝不允许在全安装置失灵的情况下勉强作业。
7. 夜间施工应有足够的照明。
8. 起重机不得斜拉或斜吊物品，禁止拔桩等作业，不得吊重量不明的物品。
9. 必须保证塔吊的各部分控制设备的正常运行。
10. 对塔吊的电气设备等设施工应定期检查。
七、 塔机的维修与保养
塔机京戏当经常进行检查、维护和保养，传动训分应有足够的润滑油，对易损件必须检查、维修或更换，对机械的螺栓，特别是经常振动零部件，如塔身连接螺栓应进行检查是否松动，如有松动则必须及时紧固。
1. 各种机的制动器应经常检查和调整，制动磨擦面上不得有污物存在，遇有污物必须用汽油或洗料清洗干净；
2. 减速箱、外啮合齿轮等部分的润滑油的更换均应按润滑表中的要求进行；
3. 经常检查各部钢丝绳有无断丝和松股现象，达到报废程度必须立即更换钢丝绳的维护保养按GB514—99进行；
4. 经常检查各部的联机，如有松动及时拧紧。塔身联接螺栓应在相应
模板工程施工专项方案
一、工程概况
本工程位于合肥瑶海公园内，建筑面积6430.8m2，结构类型为框架短肢剪力墙，十一层，建筑总高度为39m，标准层层高2.9m，建筑使用年限为50年；该工程的特点是建筑体量大、需投入的材料设备较多，外墙线条较多，施工组织模板支设困难。
工程支模材料垂直运输，除塔吊外，另设吊篮，保证支模时垂直运输的顺利进行，混凝土浇注采用混凝土泵输送
（一）、材料准备
1. 剪力墙采用ф14长度为680mm的螺杆做对拉杆，有防水要求部分采用止水螺杆。
2. 、钢管规格为ф48*3.5，扣件必须使用检验合格的扣件。
3. 60mm*80mm方木料及胶合板。
4. 圆木支撑小头有效直径75mm。
5. 模板胶带。
（二）、技术准备
模板工程是主体结构质量的重量保证，将直接影响混凝土质量和施工进度，是主体结构施工阶段占用工期最长成本最高的分项工程。模板配料方案必须从质量、进度、成本和可操作性等方面综合考虑，在保证质量、安全、进度的前提下，减少周转材料的投入，降低工程成本。
1. 组织施工人员熟悉图纸，对图纸疑问及时反馈给设计，解决后下出配模料单。
2. 所有模板均由木工翻出大模图，经施工负责人、技术负责人复核后才能配模。
3. 对特殊尺寸模板则采用定做的办法解决。
4. 现浇梁板式楼盖结构制模，重点是梁与柱节点的制模质量。大梁底板和侧模板应整块与柱搭接，镶接点必须设在梁中，这样可以避免梁柱节点缩径的现象，保证梁柱节点尺寸准确。
三、模板安装基本要求
1. 安装上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，上下层支架的立杆应对准，并铺好垫板。
2. 在涂刷模板隔离剂时，不得沾污钢筋和砼接槎处。
3. 平板模板的接缝用胶带封掉，不得有漏浆现象，模板应浇水湿润，但不得有积水。
4. 浇筑砼前，模板内的杂物应清理干净。
5. 对跨度大于4m的板，要求起拱高度为1.5‰，对跨度大于4m的梁要求起拱度为3‰。
6. 柱下口开设清理口。
7. 框架梁高度超过600mm，梁的中部设一根ф12对拉螺杆，螺杆外套硬塑料管以便螺杆抽出重复使用。说见下图。

四、安装技术要求
剪力墙支模要求
1. 用18mm厚胶合板做剪力墙模板，外钉水平间距为300mm一道的纵向长方木做为小档，纵向方木档外用一道100*100方木做为大档，间距为500mm一道，并用螺杆和3形扣住方木，螺杆间距不得大于500mm。
2. 支好模板后，拉线校正，较正好后用钢管与满堂架连接固定。
染、板、柱、楼梯支模要求
1. 梁的底模用18mm厚的胶合板，在胶合板下放置60mm*80mm的方木档300mm一道，梁的侧模用18mm厚有胶合板，外钉道60mm*80mm的方木档，支柱采用Ф48钢管，其顺梁长方向的间距为800mm，采用双扣件扣住立杆中的横杆，梁底下的立杆离梁侧间距为250mm-350mm之间，立杆顺梁宽方向间距不能大于900mm.
2. 搭设梁的支撑架，先测定标高，然后铺设底板，根据楼层上弹出的梁线进行平面位置校正固定，较浅的梁（450mm以内）支好侧模，而较深的梁应先绑扎梁钢筋，再支侧模，然后支平板模。
3. 框架柱采用18mm厚胶合板，竖向采用60mm*80mm方木围檀，间距200mm-300mm.
4. 楼梯模板
楼梯底模采用九夹板，踏步侧模板和踏步挡板采用50厚木板。踏步面为使踏步尺寸准确，棱角分明，在踏步浇砼前用木板封闭。
五、 模板安装的工艺要求
1、安装柱模板：
1) 安装柱模板：楼面上放出纵模边线，支撑时，先在柱角根部焊设50mm高的L30*30*3的定位卡，并把水平控制线抄在柱子的主筋上或排架立杆上，以便控制柱梁板的标高。
通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱。模板按柱子大小，预拼成一面一片（一面的一边带一个角模），或两面一片，就位后先用铅丝与主筋绑扎临时固定，用U形卡将两侧模板连接卡紧，安装完两面再安另外两面模板。
2）安装柱箍：柱箍可用角钢、钢管等制成，柱箍应根据柱模尺寸、侧压力大小，在模板设计中确定柱箍尺寸间距。
3）安装柱模的拉杆或斜撑：柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节器节校正模板垂直度。拉杆与在面夹角宜为45°，预埋的钢筋环与柱距离宜为3/4柱高。
4）将柱模内清理干净，封闭清理口，办理柱模预检。
2、安装剪力墙模板：
1）按位置线安装门洞模板，下放预埋件或木砖。
2）把预先拼装好的一面模板按位置线就位，然后安装拉杆或斜撑，安塑料套管和穿墙螺栓，穿墙螺栓规格和间距在模板设计时应明确规定。
3）清扫墙内杂物，再安另一侧模板，调整斜撑（拉杆）使模板垂直后，拧紧穿墙螺栓。
3、安装梁模板：
1) 在砼上弹出轴线在排架或墙主筋弹出水平线
2) 按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于或大于4m时，梁底板按设计要求起拱，如设计无要求时，起拱高度宜为全跨长度的1/1000-3/1000。
3) 绑扎梁钢筋，经检查合格后，要认真清除杂物，安装侧模板，把两侧模板与底板用U形卡连接。
4) 用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定，一般情况下宜为75cm，梁模板上口用定型卡子固定。当梁高超过60cm时，加穿梁螺栓加固。
5) 安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净，检查合格后办预检。
4、安装楼板模板
1) 楼层地面立支柱前应垫通脚手板。采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。
2) 从边跨一侧开始安装，先安第一排龙骨和支柱，临时固定；再安第二排龙骨和支柱，依资助逐排安装。支柱与龙骨间距应根据模板设计规定。一般支柱间距为80-120cm，大龙骨间距为60-120cm，小龙骨间距为40-60cm。
3) 调节支柱高度，将大龙骨找平。
4) 铺九夹板，拼缝处可用窄尺寸的九夹板可木板代替，但均应拼缝严密。
5) 平台板铺完后，用水平仪测量模板标高，进行校正并用靠尺找平。
6) 标高校完后，支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般情况下离地面20-30cm处一道，往上纵横方向每隔1.6m左右一道，并应经常检查，保证整体牢固。
7) 将模板内杂物清理干净，办预检。
3、模板工程完成后，应及时进行技术复核，核对模板的标高、轴线设置、断面尺寸等技术指标，合格后才能进入下道工序。

六、 模板安装的质量要求

允许偏差（mm）
检验方法
轴线位置
4
钢尺检查
底模上表面标高
±4
水准仪或拉拉线、钢尺检查
截面内部尺寸
基础
±8
钢尺检查
柱、墙、梁
+3，-4
钢尺检查
层高垂直度
不大于5m
5
经纬仪或吊线，钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
4
2m靠尺和塞尺检查
七、模板支撑架的搭设要求
一层模板
