1、推荐学习K12 资料推荐学习K12 资料28-30 电功、电功率(二十八)电流做功与电功率(A)一、复习目标1了解和认识电流做功的实质(能量转化角度)。2理解电功的公式,能用它讨论和计算用电器的电功问题。3掌握电功的测量工具,会正确使用电能表和涉及有关参数的计算。4通过实验,电流产生的热量与哪些因素有关。5理解电流的热效应和焦耳定律。二、基础知识回顾,规律方法小结1所做的功叫电功,电流做功的实质是能转化为能的过程(电饭煲工作时是将能转化为能)。电功的主单位是,常用的单位还有、,它们之间的换算关系为。2 影响电流做功的因素:、。电功的计算公式W=(含变形式的运用!)3电功的测量用。电能表中的“2

2、20V 2.5(5)A”,“3000R/kwh”的含义:220V 表示;2.5A表示;5A 表示;“3000R/kw?h”表示。4电流的热效应:电流通过导体时,能转化为能的现象。5“电流产生的热量与哪些因素有关”的探究实验:(1)本实验所用的实验探究方法。(2)本实验中是通过观察来比较电流产生的热量的多少,为了在较短的时间内达到明显的实验效果,选用煤油而不用水做实验,是因为煤油的,电路中的滑动变阻器用来改变电阻丝中_ _的大小。(3)本实验中选用两根阻值不同的电阻丝,其目的是。(4)实验结论是:当_ _、_ _ 相同时,通电时间越长,电流产生的热量越;当_、_ _ 相同时,电流越大,产生的热量

3、越;当、相同时,电阻越大,煤油的温度越,表明电流产生的热量越。6焦耳定律:(1)内容:电流通过导体产生的热量跟电流的二次方成比,跟导体的成正比,跟通电时间成比。(2)公式Q=(含变形式的运用!)三、基础练评1.(2015?安徽)当天空中空气的湿度很大,两块云之间的电压很高时,原先不导电的空气就会变成导体,强大的电流可在瞬间通过天空,形成闪电某次闪电的放电电流约1104A,电压约 1.8 108V,放电时间约0.01s,则这次闪电释放的电能约J,合 kW?h2(2015?北京)电烙铁的铭牌上标着“220V 25W”字样,它正常工作20s,消耗电能 J3电炉丝与导线串联接到电路中,通电后电炉丝热得

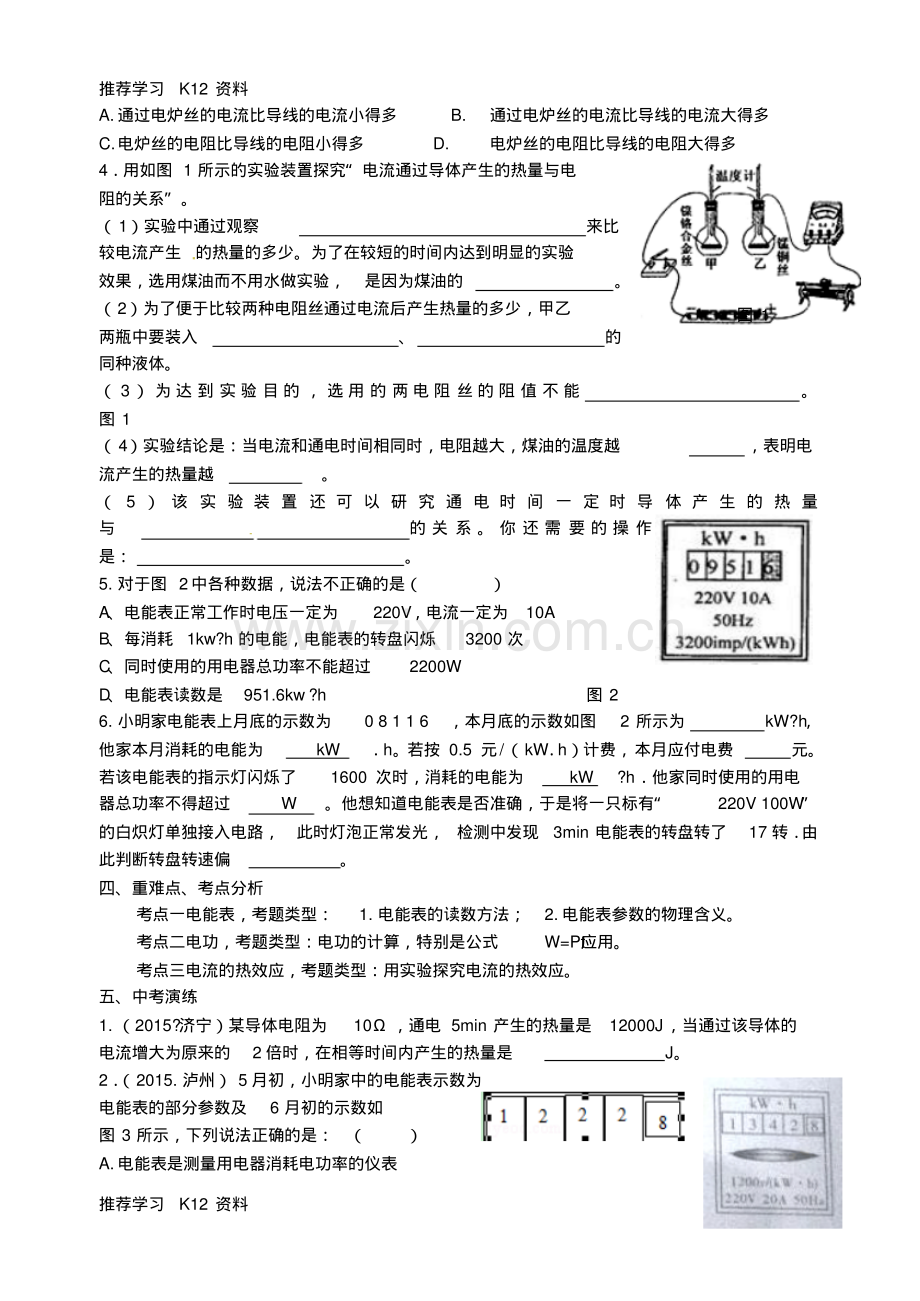

4、发红,而与之相连的导线却不怎么热,由焦耳定律可知,造成上述现象的主要原因是()推荐学习K12 资料推荐学习K12 资料A.通过电炉丝的电流比导线的电流小得多 B.通过电炉丝的电流比导线的电流大得多C.电炉丝的电阻比导线的电阻小得多 D.电炉丝的电阻比导线的电阻大得多4用如图 1 所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。(1)实验中通过观察来比较电流产生的热量的多少。为了在较短的时间内达到明显的实验效果,选用煤油而不用水做实验,是因为煤油的。(2)为了便于比较两种电阻丝通过电流后产生热量的多少,甲乙两瓶中要装入、的同种液体。(3)为 达 到 实 验 目 的,选 用 的 两 电

5、阻 丝 的 阻 值 不 能。图 1(4)实验结论是:当电流和通电时间相同时,电阻越大,煤油的温度越,表明电流产生的热量越。(5)该 实 验 装 置 还 可 以 研 究 通 电 时 间 一 定 时 导 体 产 生 的 热 量与的 关 系。你 还 需 要 的 操 作是:。5.对于图 2中各种数据,说法不正确的是()A、电能表正常工作时电压一定为220V,电流一定为10A B、每消耗1kw?h 的电能,电能表的转盘闪烁3200 次C、同时使用的用电器总功率不能超过2200W D、电能表读数是951.6kw?h 图 2 6.小明家电能表上月底的示数为0 8 1 1 6,本月底的示数如图2 所示为kW?

6、h,他家本月消耗的电能为 kWh。若按 0.5 元/(kW h)计费,本月应付电费元。若该电能表的指示灯闪烁了1600 次时,消耗的电能为 kW?h他家同时使用的用电器总功率不得超过 W。他想知道电能表是否准确,于是将一只标有“220V 100W”的白炽灯单独接入电路,此时灯泡正常发光,检测中发现3min 电能表的转盘转了17 转 由此判断转盘转速偏。四、重难点、考点分析考点一电能表,考题类型:1.电能表的读数方法;2.电能表参数的物理含义。考点二电功,考题类型:电功的计算,特别是公式W=Pt 应用。考点三电流的热效应,考题类型:用实验探究电流的热效应。五、中考演练1.(2015?济宁)某导体

7、电阻为10,通电 5min 产生的热量是12000J,当通过该导体的电流增大为原来的2 倍时,在相等时间内产生的热量是J。2(2015.泸州)5 月初,小明家中的电能表示数为电能表的部分参数及6 月初的示数如图 3 所示,下列说法正确的是:()A.电能表是测量用电器消耗电功率的仪表图 1 推荐学习K12 资料推荐学习K12 资料B.小明家 5月初至 6 月初消耗的电能是1200kW h C.小明家所有用电器同时工作,总功率不得超过4.4Kw 图 3 D.若电能表转盘在10min 内转过 300 转,则用电器的总功率为1kW 3(2015.泸州)某太阳能热水器内装有100kg 初温为 25的水,

8、经过一天的太阳照射,水温升高到 75,则水吸收的热量为 J,这些热量相对于完全燃烧 m3 天然气所放出的热量;要产生同样多的热量,用“220V 2000W”的电热水器正常工作需要 min的时间。(水的比热容为4.2 103J/(kg)、天然气的热值为 2.1 107 J/kg)4小芳家夏天常用的“电热驱蚊器”是利用电流的_效应工作的,发热元件是一个阻值为 1000 的电阻,接在照明电路中通电100s 产生的热量为 _J。她家电能表铭牌上标有“220V 10(40)A 50HZ 2000r/kW?h”,她用 1kW的电磁炉(其它用电器都断开)6min 烧开一壶水的过程中,电能表的转盘转圈。5.今

9、年 6 月,我国空调“能效比”实行新的等级标准,空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率比。小明家需要一台制冷量为3200W的空调,若选“能效比”为 3.2 的空调,则制冷消耗的电功率为_W;若选“能效比”为4.0 的空调,工作1h 将比原空调节约电能_kW h。6.(2015?菏泽)太阳能是人类取之不尽、用之不竭的、清洁的再生能源(填“可”或“不可”)图 4“阳光动力2 号”飞机运行中的全部能耗都是利用太阳能电池板为其提供的,为确保“阳光动力2号”飞机着陆时的能见度,飞机上安装了16 盏 LED着陆灯,每盏着陆灯的功率只有10W(其光照强度相当于200W的白炽灯)如果着陆过

10、程需要 10 分钟,则每盏 LED着陆灯着陆过程消耗的电功是J。图4 7.(2016天津)有一额定功率为2000W的电热水器,内装20kg 的水,通过后持续正常加热 25min,水的温度从20升高到 50已知c水=4.2103J(kg?),求:(1)水吸收的热量;(2)电热水器的热效率 8.(2016贵州)芳芳家新买一个电热壶,电热壶的铭牌如图。请你根据电热壶的铭牌,求:(1)电热壶正常工作时的电流(得数保留2 位小数);推荐学习K12 资料推荐学习K12 资料(2)电热壶正常工作时电阻不变,求 1min 内电热壶产生的热量(电能全部转化为内能);(3)完成上述计算后,芳芳还想用电能表验证电热

11、壶标的额定功率是否准确。经测量,她家电路中的电压是220V。她将 家中其它的用电器全部断开,把电热壶装上水后单独接入 电 路 中。芳 芳 观 察 到 电 能 表 铝 盘 在1min内 转 过 了84 圈,电 能 表 上 标 有“3600revs/kW?h”。请你通过计算,判断电热壶的铭牌中标的额定功率是否准确。9.(2016?江苏)如图所示,电源电压 U为 6V并保持不变,滑动变阻器规格为“24 lA”当滑片 P 移至最左端时,灯泡正常发光,电流表示数0.5A;当滑片P移至中点时,电流表示数为 0.3A(l)灯泡正常发光时灯丝电阻多大?(2)滑片 P在最左端时,5min 内电流通过灯泡做功多大

12、?(3)滑片 P在中点时,灯泡的实际功率多大?推荐学习K12 资料推荐学习K12 资料2017 年九年级物理总复习教学案(二十九)电流做功与电功率(B)一、复习目标1理解电功率的概念,能运用电功率公式讨论和计算用电器的电功率问题。2理解额定电压、额定功率、实际功率。3结合电路的基本特点,综合欧姆定律、电功、电功率的有关公式进行分析、解答有关计算。二、基础知识回顾、规律方法小结1叫电功率。它是表示电流的物理量。电功率的主单位是,公式是P=。2用电器在或下的功率叫额定功率,用电器在下的功率叫实际功率。“PZ220-100”的物理意义是,该灯的电阻值为(用 R=额额Pu2计算),该灯在电压为110V

13、时的实际功率为(忽略电阻与温度的关系下,用好“电阻是导体的一种特性”这一性质)。用电器实际工作的三种情况:当 U实U额时,P实 P额,灯正常发光;当 U实U额时,P实 P额,灯发光强烈,有时会损坏用电器;当U实U额时,P实 P额,灯发光暗。灯泡的亮度是由决定的。3、三、基础练评电功 W 电功率 P 焦耳定律Q 适用范围基本公式导出公式纯电阻电路串联电路中的比例关系并联电路中的比例关系推荐学习K12 资料推荐学习K12 资料1一盏标有“PZ220-40”的电灯,额定电压是 V,额定功率是 W。若把它接在110V的电压上,它的额定功率是 W,实际功率是 W。1 千瓦时可供一盏“PZ220-40”的

14、电灯正常工作小时。2甲、乙两灯的铭牌如图1 所示,并联在2 2 0 V电源上,通 过 灯 丝 电 流 大 的 是 _ 灯 泡,该 灯 泡 的 电 阻 是_,如果两灯灯丝长短一样,则灯丝较细的是_灯泡,把它们串联在电路中灯更亮些。3某同学用如图2 所示电路,测量额定电压为2.5V 小灯泡的额定功率,下列说法错误的()A闭合开关前,滑片P应滑到 B端B闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了C当电压表示数为2.5V 时,测出通过小灯泡的电流,可算出小灯泡的额定功率D实验还可得知,小灯泡的实际功率越大,小灯泡越亮4如图 3 所示,电源电压恒定,小灯泡 L1、L2均标有“12V 6W”字样(设灯

15、丝电阻不变),当 S1、S2闭合时,灯L1正常发光,当S1闭合,S2断开时,两盏灯的总功率()A3W B 6W C 12W D 1.5W 5(2015?郴州)如图4 所示的电路,电源电压保持不变,R1的阻值为15,只闭合开关S,电流表的示数为0.2A;再闭合开关S1,电流表的示数变为0.5A,则此时电路的总功率为W,R2的阻值是。6 如图 5 所示电路中,闭合开关,将滑动变阻器的滑片向上滑动时,观察到的现象是()A灯泡变暗,电压表示数变大 B灯泡变亮,电压表示数不变C电路消耗的总功率变小,电压表示数不变D电路消 耗的总功率变大,电压表示数变大7如图 6 所示,电源电压保持不变,小灯泡的额定电压

16、为12V。闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I U关系图像如图7 所示。则小灯泡的额定功率为 W,电源电压为 V,滑动变阻器的最大阻值为。四、重难点、考点分析图 1 7 图 2 图 3 图 4 推荐学习K12 资料推荐学习电功率考题类型:1.有关电功率的计算;2.额定功率和实际功率的联系与区别;3.电功率在安全用电中的应用;4、利用电功率比较电阻的大小;5、用电能表测用电器的电功率。解关于欧姆定律和电功及电功率的计算题,要求:(1)、掌握串、并联电路的特点;(2)、真正理解欧姆定律;(3)、注意电功和电功率公式的变形。解题时的基本思路仍然是:(1)画出电路简图;(2)在

17、简图中标上对应物理量,计算时注意对应关系。(3)应用欧姆定律和串、并联电路的特点及电功和电功率、焦耳定律公式解题。五、中考演练1(2015?德阳)如图8 所示,电源电压为6V,定值电阻R=20,在 S闭合的情况下,下列说法正确的是()A.在 a、b两点间接入一个合适的电压表时,电压表有明显示数B.不能在 ab 两点间接入一个电流表C.在 a、b两点间接入一个“3V 0.5A”的小灯泡,小灯泡能正常发光D.在 a、b 两点间接入一个10 的电阻,电路消耗的电功率为2W 2(2015?德阳)有两个电路元件A、B,把它们串联在电路中,如图9(乙)所示,流过元件的电流与其两端的电压关系如图9(甲)所示

18、闭合开关 S,这时电流表的示数为0.4A,则 A、B两元件的电功率之比为()A.4:5 B.5:4 C.2:3 D.1:3 图 8 图 9 图 10 3(2015?东营)如图10 所示,将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V 的电路中,闭合开关,不考虑温度对灯丝电阻的影响,下列说法正确的是()A.灯泡 L1、L2都能正常发光 B.灯泡 L1、L2一样亮C.灯泡 L2比灯泡 L1亮 D.灯泡 L1比灯泡 L2亮4(2015?贵港)如图11 甲所示,电源电压保持不变,小灯泡的额定电路为2A,闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I U关系图象如图1

19、1 乙所示,则小灯泡的电阻值为,电路消耗的最小功率为W。推荐学习K12 资料推荐学习K12 资料图 11 图 12 5(2015.湖州)如图12 所示的电路中,闭合开关S,滑动变阻器的滑片P向右滑动时,则()AR1的电功率一定减小 B R2的电功率一定增大C电流表的示数增大 D电压表的示数减小6(2016鄂州)如图所示为某电热饮水机电路原理图,当开关S 闭合时,饮水机处于加热状态,当S断开时,处于保温状态。从其说明书上的收集到的信息如下表。为了测量它加热时的实际功率,小明断开家中其它所有用电器,只将该饮水机接入家庭电路,闭合开关 S,测得水箱装满时水从20升高到100所用时间为15 分钟,同时

20、观察到家中标有“3000r/kwh”字样的电能表转盘转过600 转(r)。根据以上信息,求(1)加热电阻R1的阻值(不考虑温度对阻值的影响);(2)水箱中的水从20升高到100时所吸收的热量C 水4.2 103J/(kg?);(3)饮水机加热时的实际功率。热水箱容量2L 额定电压220V 加热时的额定功率880W 推荐学习K12 资料推荐学习K12 资料2017 年九年级物理总复习教学案(三十)电流做功与电功率(C)一、复习目标1会用电压表和电流表测功率,掌握伏安法测功率实验的电路图和实物连接图。2会用电能表和秒表测家庭电路用电器电功率。二、基础知识回顾,规律方法小结1实验室伏安法测量小灯泡的

21、电功率:(1)实验原理:(即电功率的公式)。(2)实验器材:电源、导线若干、开关与。(3)实物图连接及实验原理图:如下图所示。(4)在本实验中,需要测量的物理量有和,它们分别用和来测量,最后利用公式计算出灯泡的功率。(5)实验注意事项:在连接电路时,开关应处于状态,滑动变阻器的滑片应置于处;电压表和电流表要注意选择适当的量程(即电压表的选择要以灯泡的为依据,电流表的选择要以电路中可能出现的为依据);电路的连接要按一定的顺序进行,可从电源的正负极开始,依次连到开关、灯泡、电流表、滑动变阻器、然后到电源的负极,最后把并联到灯泡两端。2家庭电路用电器电功率的测量:(1)实验原理:。(2)实验器材:和

22、。(3)实验方法:单独让被测用电器工作,计量时间t 内电能表转盘转动的转数n。(4)计算方法:由电能表参数如:3200imp/kwh 求出消耗的电能,利用P=W/t 计算出电功率。三、基础练评推荐学习K12 资料推荐学习K12 资料1某实验小组使用下列器材来测定小灯泡的功率:待测小灯泡(额定电流0.5A,额定功率不大于1.5W)、电压表(3V、15V 双量程)、电流表(0.6A、3A 双量程)、滑动变阻器、电源、开关、导线等,如图所示:(1)请你在实物图中把电压表连入电路;(2)开关闭合前,滑动变阻器的滑片应移到端,这样做能对电路起作用,在实验过程中滑动变阻器的另一个作用是;图 1(3)若开关

23、闭合后,小灯泡不亮,电流表示数为零,电压表示数接近3V,则可能的原因是;(4)若开关闭合后,电流表有示数,电压表示数为零,则可能的原因是或。2小明家新换了一种电子式电能表,它用一个发光二极管代替普通电能表的转盘,发光二极管闪烁一次表示转盘转动一圈,电子式电能表参数是3200imp/kwh 小明想利用这只电能表和钟表测量新买的微波炉的电功率(1)小明的实验方法是:先关闭家里其它用电器,只让微波炉工作,从电能表红灯闪烁开始记时,当电能表的红灯闪烁320 次时,所用的时间为5min,则微波炉的电功率为 W;(2)当小明用同样的方法测家中电热水器的电功率时,发现电能表红灯闪烁更快,这说明电热水器消耗电

24、能比微波炉一些;(3)小明在买微波炉时,听到两种说法:一种说法是微波炉很省电,用它加热食品花不了多少电费,另一种说法是微波炉很费电,微波炉一开就“烧保险”前者是从的角度说的,后者是从的角度说的。3.如图 2 甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V,小灯泡额定电压为 2.5V、电阻约为l0。滑动变阻器有A规格“l02A”、B规格“50 lA”可选。(1)本实验应该选择_规格的滑动变阻器。连接电路时,开关应_;(2)请用笔画线代替导线将图2 甲的实验电路连接完整;(3)闭合开关后,小刚发现电流表和电压表有示数但都很小,且看不到小灯泡发光,其原因是 _ _;(4)当变阻器滑片P

25、移到某一位置时,电压表示数如图6 乙所示,为 _V。要测小灯泡的额定功率,应将滑片P向_(选填“A”或“B”)端移动,使电压表示数为 2.5V。四、中考演练图 2 图 2推荐学习K12 资料推荐学习K12 资料1(2015?安徽)某同学要测量一个额定电压为2.5V 的小灯泡的额定功率,电路图如图3甲所示使用的电源电压约为6V,滑动变阻器的规格是“5 2A”(1)闭合开关前,滑动变阻器的滑片P应移至(选填“a”或”b”)端;(2)该同学将滑片移至正确位置后,闭合开关,观察到电压表的示数如图3 乙所示,此时小灯泡两端的电压为V为了保证小灯泡不被损坏,接下来应该进行的操作是;(3)为了能测出这个小灯

26、泡的额定功率,请你写出一条改进措施:。图 3 图 4 2(2015?广元)为了测定额定电压为“2.5V”小灯泡的电功率,小明设计了图4 甲所示的电路图,实验中各元件完好,电源电压保持不变。(1)电路连接完整后,小明闭合开关,发现小灯泡不亮,但电流表、电压表均有示数,接下来他首先应进行的操作是(选填下面字母番号);A检查电路是否断路 B检查电路是否短路C移动滑动变阻器的滑片,观察小灯泡是否发光(2)为了测量小灯泡的额定功率,应调节滑动变阻器,当电压表的示数为V时,灯泡正常发光,此时电流表的示数如图4 乙所示,则通过小灯泡的电流为A,该灯泡的额定功率为W。3(2015?北京)小华用电压表、电流表、

27、滑动变阻器、导线、开关、及新的干电池等实验器材,测量额定电压为2.5V 小灯泡 L 的额定功率。图 5(1)小华连接好图5 甲所示电路,闭合开关 S,发现小灯泡L 发光暗淡,观察电压表、电流表均有示数,移动滑动变阻器的滑片P,电压表、电流表示数均不变,出现这种现象的原因是;(2)小华改正实验错误后,移动滑动变阻器的滑片P,当电压表示数为2.5V 时,发现电流表示数如图5 乙所示,由此可知,此时通过小灯泡L 的电流为A;小灯泡L 的额定功率为W。4(2015?郴州)在“测定小灯泡的电功率”的实验中,小明选取了一个标有“2.5V”的小灯泡和必要的实验器材,连接的实物电路如图6 甲所示:图 6 推荐

28、学习K12 资料推荐学习K12 资料(1)闭合开关前,老师发现甲图中有一根导线连接错误,请你在错误的导线上画“”,并用笔画线代替导线将实物电路连接正确(只改动一根导线);(2)闭合开关S后,发现小灯泡不亮,电流表无示数,电压表示数接近电源电压,则故障原因可能是;(3)排除故障后,闭合开关S,移动滑片P,使电压表的示数为2.5V,此时电流表的示数如图 6 乙图所示为A,则小灯泡的额定功率为W。5(2016?南平)在测定额定电压为2.5V 小灯泡功率的实验中,被测小灯泡的电阻约为10,电源为 2节新干电池串联。(1)图 18 甲是未连接好的电路,请在图上用笔画线代替导线连接好电路。(2)小黄正确连

29、好电路闭合开关后,发现小灯泡不亮,电流表有示数,但电压表无示数,发生这种现象的原因是。(3)排除故障后,闭合开关,发现电压表示数为2V,此时应将滑片P向(选填“左”或“右”)移动适当位置,使电压表示数为 V,小灯泡正常发光。此时电流表的指针位置如图18 乙所示,由此可得出小灯泡的额定功率是 W。6(2016?河南)小明做测量小灯泡电功率的实验,所用小灯泡额定电压为2.5V(1)实验中所用电压表在未接入电路时表盘如图甲所示,在使用它测量前首先应进行的操作是(2)小明连接的电路如图乙所示,其中有一根导线连接不规范,导致开关没有闭合时表就有读数,请在这根导线上打“”,并用笔画线代替导线,将其改正(3

30、)实验中测出小灯泡在U=2.0V 时的功率后,要测量其额定功率(左/右)移动滑动变阻器的滑片 当电压表示数达到额定电压时,电流表示数如图丙所示,其值为A,则小灯泡的额定功率W(4)测量结束后,应断开开关,先拆除两端的导线,再拆除其他导线7(2016?北京)小牧同学用如图甲所示电路测量额定电压为2.5V 的小灯泡的额定功率(1)请用笔画线代替导线,连接图甲中的实验电路要求:滑片P向左移动时,接入电路中的电阻值变小(2)电路连接好后,闭合推荐学习K12 资料推荐学习开关前,应将滑动变阻器的滑片P置于端(选填“A”或“B”)(3)小灯泡正常发光时的电流表示数如图乙所示,则小灯泡的额定功率为W(二十八

31、)电流做功与电功率(A)二、基础知识回顾,规律方法小结:(略)三、基础练评:1、1.8 1010 5000 2、500 3、D 4、(1)温度计示数的变化煤油的比热容小(2)质量初温(3)相同(4)高多(5)电流大小移动滑片,比较通电时间相同时,甲乙瓶中温度计示数变化5、A 6、951.6 140 70 0.5 2200 快五、中考演练1、4.8 104 2、C 3、2.1 107;0.3;175 4、热 4.84103 200 5、1000 0.2 6、可 6000 7、解答:解:(1)水吸收的热量:Q吸=cm(tt0)=4.2 103J/(kg?)20kg(50 20)=2.52 106J

32、;(2)消耗的电能:W=Pt=2000W 25 60s=3 106J,此过程电热淋浴器的热效率:=100%=100%=84%答:(1)加热过程中水吸收的热量为3.78 106J;(2)电热水器的热效率为84%8、解:推荐学习K12 资料推荐学习K12 资料9、(1)灯泡正常发光时灯丝电阻(2)滑片在最左端时电流对灯泡做功W=UIt=6V 0.5A 560s=900J(3)滑片在中点,滑动变阻器两端电压U3=I3R3=0.3A 12=3.6V 灯泡的实际功率 P=UL I3=(6-0.6)V0.3A=0.72W(二十九)电流做功与电功率(B)二、基础知识回顾,规律方法小结:(略)三、基础练评:1

33、、220 40 40 10 25 2、乙 484 甲甲 3、B 4、A 5、1.5 10 6、C 7、24 12 9 五、中考演练1、A 2、A 3、D 4、6 6 5、A 6、(1)加热电阻R1的阻值:R1=U2/p阻=(220v)2/880W=55(2)水的质量:m=p水V=1.0103kg/m32103m3=2kg 水吸收的热量:Q吸Cm t 4.2 103J/(kg )2kg(100-20)=6.72 103J(3)饮水机消耗的电功:600t(3000t/kwh)-0.2kwh 饮水机加热时的实际功率:P饮w/t=0.2kwh/0.25h-0.8kw=800W(三十)电流做功与电功率(

34、C)答案二、基础知识回顾,规律方法小结:(略)三、基础练评:1、(1)将电压表与小灯泡并联,图略(2)右保护调节小灯泡两端的电压(3)灯泡部分开路(4)灯泡部分短路电压表部分开路2、(1)1200 (2)快(3)电能电功率3、(1)50 lA 断开(2)略(3)灯的实际功率太小(电路中的电阻太大)(4)1.8 A 四、中考演练1、b 2.9 断开开关更换最大阻值更大的电阻2、C 2.5 0.3 0.75 3、滑动变阻器同时接了下面两个接线柱 0.3 0.75 4、略小灯泡断路 0.32 0.8 推荐学习K12 资料推荐学习K12 资料5、(1)略(2)小灯泡短路(3)左 2.5 0.75 (4

35、)不亮6、解:(1)由图甲所示可知,电压表指针没有指在零刻度线上,在使用前应对电压表进行调零,使指针指在零刻度线上(2)由图乙所示电路图可知,电压表连线错误,电压表与电源两极相连接,在闭合开关前,电压表有示数,修改后的电路图如图所示:(3)电压表示数为2V,小于灯泡额定电压,为测灯泡额定功率,由图示电路图可知,应向右移动滑片,使电压表示数等于灯泡额定电压2.5V;由图丙所示电流表可知,其量程为00.6A,分度值为0.02A,示数为 0.26A,灯泡额定功率 P=UI=2.5V0.26A=0.65W(4)测量结束后,应断开开关,先拆除电源两端的导线,再拆除其他导线故答案为:(1)将电压表的指针调

36、零;(2)电压;如图所示;(3)右;0.26;0.65;(4)电源7.【考点】电功率的测量【分析】(1)滑动变阻器要一上一下连接,滑片P向左移动时,接入电路中的电阻值变小接左下接线柱;(2)为了保护电路,闭合开关前,应将滑动变阻器的滑片放在阻值最大处;(3)明确电流表的量程和分度值可读出示数,根据功率的公式P=UI 再计算额定功率【解答】解:(1)滑动变阻器要一上一下连接,接入电路中的电阻值变小,接左下接线柱,故如图所示:(2)为了保护电路,闭合开关前,应将滑动变阻器的滑片放在阻值最大处,即B处;(3)小灯泡正常发光,则其两端的电压即为额定电压,是 2.5V,图中电流表的量程为00.6A,分度值为0.02A,其示数为 0.4A,小灯泡的额定功率为:P=UI=2.5V0.4A=1W 故答案为:(1)见上图;(2)B;(3)1

展开阅读全文
