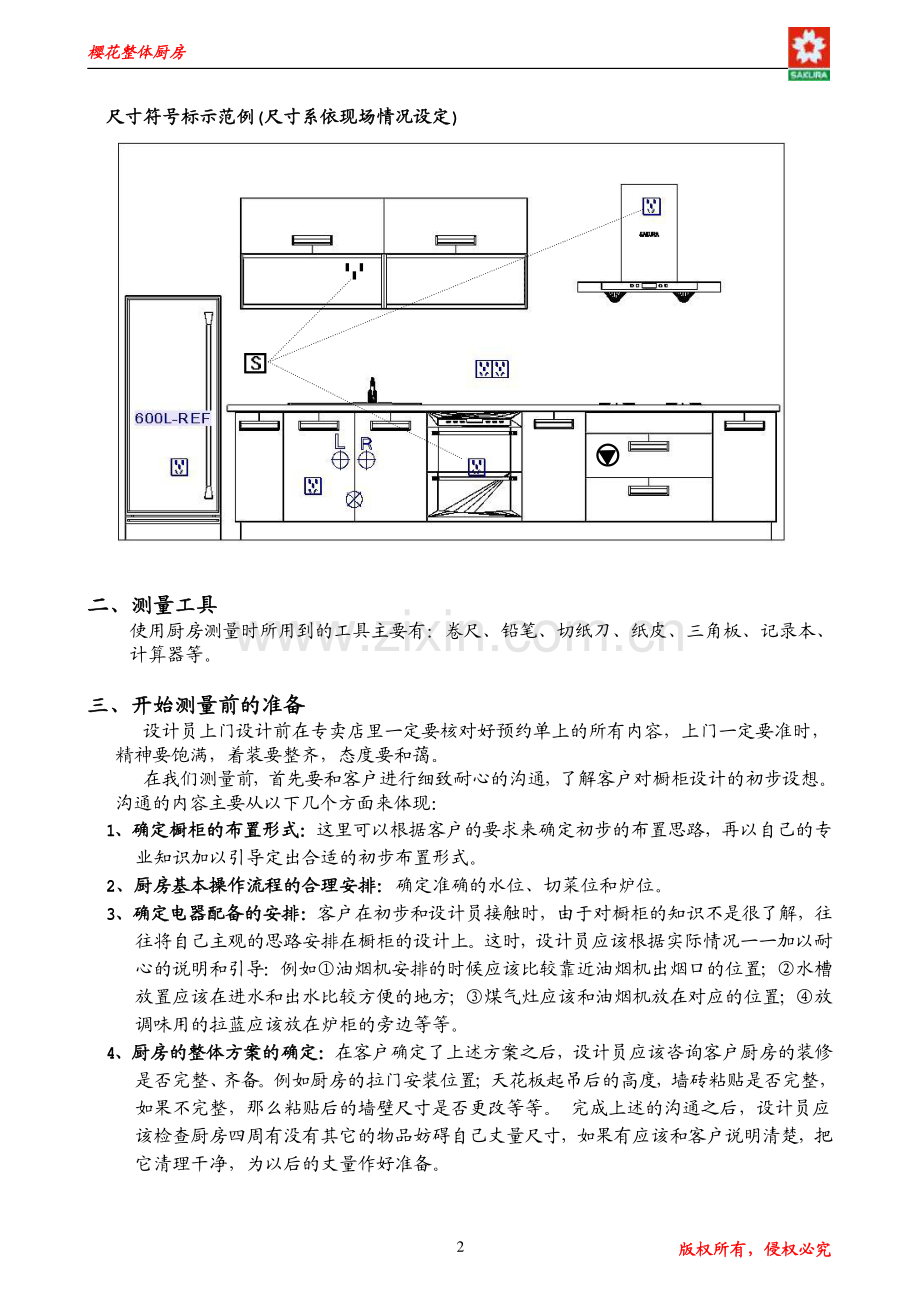

樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 1 测测 量量 规规 范范 一、基本的水电符号及标准施工高度说明一、基本的水电符号及标准施工高度说明 符号名称符号名称 图示图示 施工高度说明施工高度说明 壁面开关壁面开关 220 伏特电压距离地 1000mm 消毒柜及油烟机需有开关控制 出线开关出线开关 吊板嵌灯开关 单插座单插座 220 伏特电压 中式油机插麻距地 1850-2200mm 欧式油机插座距地 2100-2200mm 消毒柜烤箱插座距地视消毒柜高度而定 冰箱插座距地 300-1000mm 双插座双插座 220 伏特电压 备用插座距地 1000-1200mm 电源出线电源出线 220 伏特电压距离地面 根据实际需要预留 水表水表 冷热水出水口冷热水出水口 距离地面 550mm 排水孔排水孔 距墙深度不宜超过 450mm 煤气表煤气表 煤气管口开关煤气管口开关 距离地面 550mm 排油烟孔排油烟孔 中心位置距离地面 2100mm 烟道烟道 柱子柱子 窗户窗户 移门移门 开门开门 樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 2 尺寸符号标示范例尺寸符号标示范例(尺寸系依现场情况设定尺寸系依现场情况设定)二、测量工具二、测量工具 使用厨房测量时所用到的工具主要有：卷尺、铅笔、切纸刀、纸皮、三角板、记录本、计算器等。三、开始测量前的准备三、开始测量前的准备 设计员上门设计前在专卖店里一定要核对好预约单上的所有内容，上门一定要准时，精神要饱满，着装要整齐，态度要和蔼。在我们测量前，首先要和客户进行细致耐心的沟通，了解客户对橱柜设计的初步设想。沟通的内容主要从以下几个方面来体现：1、确定橱柜的布置形式：、确定橱柜的布置形式：这里可以根据客户的要求来确定初步的布置思路，再以自己的专业知识加以引导定出合适的初步布置形式。2、厨房基本操作流程的合理、厨房基本操作流程的合理安安排：排：确定准确的水位、切菜位和炉位。3、确定电、确定电器配器配备的备的安安排：排：客户在初步和设计员接触时，由于对橱柜的知识不是很了解，往往将自己主观的思路安排在橱柜的设计上。这时，设计员应该根据实际情况一一加以耐心的说明和引导：例如油烟机安排的时候应该比较靠近油烟机出烟口的位置；水槽放置应该在进水和出水比较方便的地方；煤气灶应该和油烟机放在对应的位置；放调味用的拉蓝应该放在炉柜的旁边等等。4、厨房的、厨房的整体方案整体方案的确定：的确定：在客户确定了上述方案之后，设计员应该咨询客户厨房的装修是否完整、齐备。例如厨房的拉门安装位置；天花板起吊后的高度，墙砖粘贴是否完整，如果不完整，那么粘贴后的墙壁尺寸是否更改等等。完成上述的沟通之后，设计员应该检查厨房四周有没有其它的物品妨碍自己丈量尺寸，如果有应该和客户说明清楚，把它清理干净，为以后的丈量作好准备。樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 3 四四、测量、测量步骤步骤 1.进入测量场地后先观察地形，并在空白测量图上绘出厨房的结构图，包括柱子、烟道、排烟孔、煤气表、煤气管口开关、水表、进出水、电源插座、窗、门等)的大概位置。要求地面图和墙面图对应来画，图形大小合适、均匀、图形清晰。（图一）图一、绘制厨房内物件的大概位置 2.量出 A、B、C、D 面的总长度及总高度（图二）。测量长度时以靠墙端为基准点，如两端靠墙则以靠近出水管路之端面为基准点。测量高度时则以天花板为起点量。樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 4 3.量出 A 面的细部尺寸（图三）.首先量出窗台的高度及靠两边墙角的距离（量窗台高度时注意高度最好在 900mm 以上），再量出柱子的宽度及冷热水管的离地高度及靠墙宽度，最后量出排水孔深度及靠墙的距离（排水孔的深度不宜超过 400mm。同时在设计时最好将冷热水管和排水孔设计在水槽柜内）。4.量出 B 面的细部尺寸(图四).量出柱子的宽度、煤气表的高度及到墙角的距离、煤气管口的高度及到墙角的距离、插座的高度及到墙角的距离（量煤气表时注意煤气表的深度，有些厨房的煤气表是在底部，量时注意表的宽深高）。樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 5 5.量出 C 面的细部尺寸(图五)1.量出烟道的宽度及排烟孔的高度（量排烟孔时注意烟孔的直径）6.量出 D 面的细部尺寸（图六）.量出门的宽度及门距两边墙角的距离 樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 6 7.厨房电器的主要设计参数的选取(1)煤气灶：嵌入式煤气灶主要测量记录的外形尺寸长、宽、高数据，和开孔尺寸长、宽，而台置式煤气灶只要选取其长*宽*高就可以了。(2)油烟机：油烟机也有两种，烟窗式油烟机主要测量油烟机的长、宽、高和摆放位置。深吸型油烟机主要测量油烟机的外形尺寸。还要注意其使用的要求。(3)消毒碗柜：嵌入式消毒碗柜和壁挂式消毒柜主要选取长、宽、高。壁挂式消毒柜还要介绍其使用的高度。(4)微波炉和冰箱：微波炉只要测量它的长、宽、高和摆放的位置。冰箱主要测量冰箱外形的长*宽*高。(5)洗衣机和洗碗机则要测量它的长、宽、高，还要注意其款式和使用要求。(6)燃气热水器：测量它的长、宽、高和摆放的位置，还有热水器的冷热水的出口及煤气管口和插座。其它其它 五五、打板技巧打板技巧 因我国建筑法规并无明文规范厨房之空间大小，管路配置之位置，加上国内建筑对厨房之忽略，导致厨房空间大小、形状并无标准可循。再者，国人对厨房风水之重视程度，不惜大兴土木，以讨吉利等因素，致使不规则之厨房比比皆是。因此在设计一套完美的系统厨具之前，必须对厨房相关诸元、尺寸等详加测量并予以清楚以标注，由于角度的测量对于测量工作是非常重要，也是一个比较容易出错的环节，尤其对后续按装施工影响甚大的柱子、梁、角度(内斜、外斜)等更需确实注记。角角度测量：度测量：判定相邻两墙面是否为直角和角度为多少的简易测量法如下：A B C 在 A 面与 B 面墙各取 1 公尺(1000mm)之长度，在量取 C 面之长度，将量得之 C 面长度与角度对照表中对应(如下表所示)，即可求得该墙面之角度。为确保所定制之台面、桶身能符合现场，通常以实际之打板辅助上述之角度测量。樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 7 角角度度与斜边长与斜边长度度对照对照表表 角角度度 斜边长斜边长 角角度度 斜边长斜边长 角角度度 斜边长斜边长 角角度度 斜边长斜边长 45 76.53668647 65 107.4599217 85 135.1180415 105 158.6706681 46 78.1462257 66 108.927807 86 136.399672 106 159.727102 47 79.74981379 67 220.3873971 87 137.6709151 107 160.7713721 48 81.34732862 68 111.8385807 88 138.9316741 108 161.8033989 49 82.93864853 69 113.2812474 89 140.1818529 109 162.8231037 50 84.52365235 70 114.7153873 90 141.4213562 110 163.8304089 51 86.10221936 71 116.1405911 91 142.6500898 111 164.8251277 52 87.67422936 72 117.5570505 92 143.8679601 112 165.8075145 53 89.23956262 73 118.9645574 93 145.0748742 113 166.7771644 54 90.7980995 74 120.3630046 94 146.2707403 114 167.7341136 55 92.3492265 75 121.7522858 95 147.4554674 115 168.6782892 56 93.89431256 76 123.1322951 96 148.6289651 116 169.6096192 57 95.43175205 77 124.5029273 97 149.7911442 117 170.5280329 58 96.96192405 78 125.8640782 98 150.941916 118 171.4334601 59 98.48471202 79 127.2156441 99 152.0811931 119 172.3258321 60 100 80 128.5575219 100 153.0288886 120 173.2050808 61 101.506726 81 129.8896097 101 154.3249167 121 174.0711392 62 103.007615 82 131.2118058 102 155.4291923 122 174.9239414 63 104.4997129 83 132.5240096 103 156.5216314 64 105.9838528 84 133.8261213 104 157.6021507 测量直角的厨房一般只需量出墙体的长、宽、高就可以了，不用测量角度，当然也可以用三角板去比划一下！对于弧形墙体的测量一般是采用放样法来测量：就是用纸皮或板件把所要量出墙体的部位通过拼凑或临摹的方式得到的物体的实样。特别注意，放样后的板件一定要加以标记，如：合同号，正反面等。.复复测测注意事项注意事项：1).是否与施工图吻合。2).安装前之水电等条件之确认：(1)出水孔出水孔：台面出水，与墙面出水的注意：台 面 出 水 壁 式 出 水 1.水位是否在水槽柜之内（离地约550mm）。2.水位是否碰到侧板。3.三角阀与水龙头软管是否够长 1.水位是否在止水条之上，标准离地面约 1100mm。2.水槽是否可以依水位中心安装。(2)排水孔排水孔：是否在水位附近，标准离地约 220mm。（需注意有时厨房排水孔会与踢脚板下冲突）(3)煤气管出口煤气管出口：a.液化灶需注意内管长度，以便进场准备够长之煤气管。b.天然灶需注意天然管是否在填缝板内，标准煤气管高度离地约 500mm。(4)排排风风孔孔：a.需注意深度及高度是否够，标准离地高度 2100mm b.深度：需在上柜深度 350mm 以内，注意不要与铰链冲突。注：如遇风管孔超出油机上柜深度，可以工地协调重新洗孔，或是油机上柜拖出施工。樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 8(5)电源插座电源插座：a.是否与设计图配备使用足够。b.如遇插座不够，则须与工地协调，如需以白扁线，可协调先由工地水电配线，因水电配线较为安全以此为诉求。而我们的外包商为安装厨具。(6)地砖地砖：是否有未贴完整及破损。(7)壁壁砖砖：是否有未贴完整及破损。(8)门门：厨房门是否会碰撞到厨具。(9)梁梁：是否会太低造成厨具无法依标准高度施作。(10)柱柱：是否有差异过大，造成施工及设计图的偏离（一般大楼差异较小）。(11)窗窗：a.上柜是否会遮挡部份窗户。b.如有遮挡须与工地协调，是否将上柜升高安装需得工地确认后施工。(12)顶顶：是否装潢完毕，高度有没有与排风孔冲突。（排风孔如果在吊顶上面应考虑怎样使用或重新洗孔）樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 8 五五、场、场地地水电图标示：水电图标示：-设计类 9-樱花整体厨房樱花整体厨房 版权所有，侵权必究版权所有，侵权必究 9 六六、台台面测量图标示：面测量图标示：前挡造型 樱花整体樱花整体厨房厨房台台面面平平面设面设计计图图 专卖店名称：后挡造型 单位：mm 客户姓名 水槽型号 开孔尺寸 安装日期 测量日期 客户地址 灶具型号 开孔尺寸 安装人员 测量人员 联系方式 台下盆 封管尺寸 台面数量 店面签字 -设计类 10-
