第一章 工程基本概况

第一节 工程概况
枫林水利枢纽工程位于漫江中游，所辖为吉林省抚松县漫江镇枫林村境内，地理位置为东经127°30′～127°31′,北纬41°59′19〞，坝址位于枫林村西北约1km处。
枫林水利枢纽工程控制流域面积为1094km2，河道长63.1km，河道平均比降为11.43‰。
2000年，抚松县已建成地方小水电站8座，23台机组，总装机容量20710kw。地方小水电完成发电量5271×104kwh，地方电网完成供电量4900×104kwh，地方小水电供电区用电负荷为12000kw。但抚松县已建电站均为径流式电站，无调节能力，在枯水期电力电量均不足，需由国网供给，枫林电站的修建，可以缓解枯水期电力电量的不足。
枫林水利枢纽工程主要由钢筋砼面板堆石坝、岸边式溢洪道、引水隧洞、电站厂房、永久放空洞和开关站等组成。
根据坝址处地形地质条件，溢洪道布置在左岸玄武岩石地上，引水隧洞进口布置在大坝上游1.3km处，引水隧洞后接地面式电站厂房。大坝距厂房5.7km，导流洞兼永久放空洞进口布置在大坝上游右侧。
本标涉及的水工建筑为导流洞兼永久放空洞，不承担泄洪任务，在导流洞的基础上，修建洞径为4.0×5.0m（宽×高）的放空洞，检修平台高程为800.80m，设检修闸门和平板工作闸门各一扇。
枫林水利枢纽工程施工导流采全段土石围堰法隧洞导流方式，施工总工期为三年，施工总工日为45.11×104个，施工高峰期人数为1002人。
第二节 工程特点
枫林水利枢纽工程主要由钢筋砼面板堆石坝、岸边式溢洪道、引水隧洞、电站厂房、永久放空洞和开关站等组成。

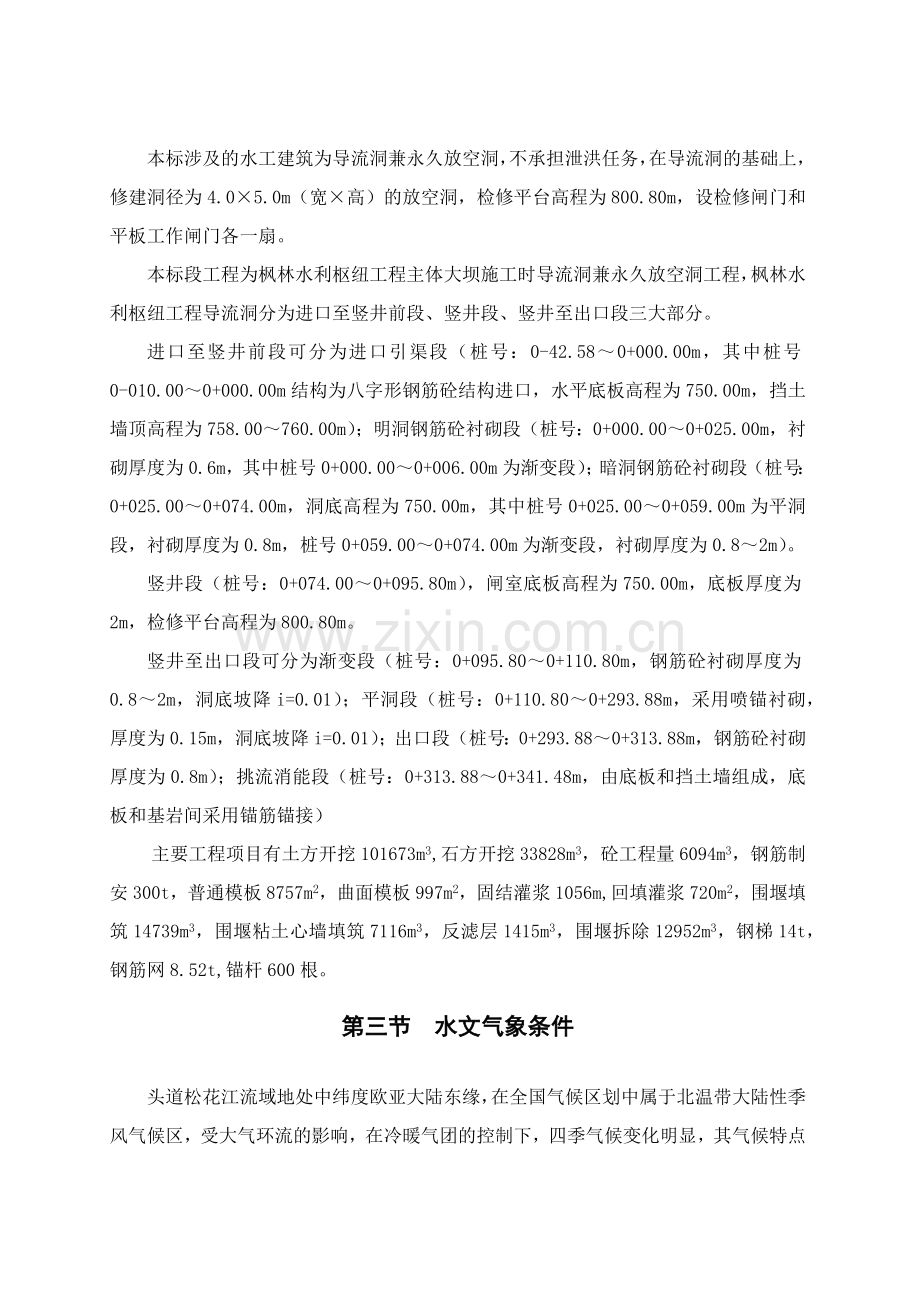

本标涉及的水工建筑为导流洞兼永久放空洞，不承担泄洪任务，在导流洞的基础上，修建洞径为4.0×5.0m（宽×高）的放空洞，检修平台高程为800.80m，设检修闸门和平板工作闸门各一扇。
本标段工程为枫林水利枢纽工程主体大坝施工时导流洞兼永久放空洞工程，枫林水利枢纽工程导流洞分为进口至竖井前段、竖井段、竖井至出口段三大部分。
进口至竖井前段可分为进口引渠段（桩号：0-42.58～0+000.00m，其中桩号0-010.00～0+000.00m结构为八字形钢筋砼结构进口，水平底板高程为750.00m，挡土墙顶高程为758.00～760.00m）；明洞钢筋砼衬砌段（桩号：0+000.00～0+025.00m，衬砌厚度为0.6m，其中桩号0+000.00～0+006.00m为渐变段）；暗洞钢筋砼衬砌段（桩号：0+025.00～0+074.00m，洞底高程为750.00m，其中桩号0+025.00～0+059.00m为平洞段，衬砌厚度为0.8m，桩号0+059.00～0+074.00m为渐变段，衬砌厚度为0.8～2m）。
竖井段（桩号：0+074.00～0+095.80m），闸室底板高程为750.00m，底板厚度为2m，检修平台高程为800.80m。
竖井至出口段可分为渐变段（桩号：0+095.80～0+110.80m，钢筋砼衬砌厚度为0.8～2m，洞底坡降i=0.01）；平洞段（桩号：0+110.80～0+293.88m，采用喷锚衬砌，厚度为0.15m，洞底坡降i=0.01）；出口段（桩号：0+293.88～0+313.88m，钢筋砼衬砌厚度为0.8m）；挑流消能段（桩号：0+313.88～0+341.48m，由底板和挡土墙组成，底板和基岩间采用锚筋锚接）
主要工程项目有土方开挖101673m3,石方开挖33828m3，砼工程量6094m3，钢筋制安300t，普通模板8757m2，曲面模板997m2，固结灌浆1056m,回填灌浆720m2，围堰填筑14739m3，围堰粘土心墙填筑7116m3，反滤层1415m3，围堰拆除12952m3，钢梯14t，钢筋网8.52t,锚杆600根。
第三节 水文气象条件
头道松花江流域地处中纬度欧亚大陆东缘，在全国气候区划中属于北温带大陆性季风气候区，受大气环流的影响，在冷暖气团的控制下，四季气候变化明显，其气候特点是：春季干燥多大风；夏季炎热多雨；秋季天高气爽日温差大；冬季漫长寒冷积雪较深。一年中寒暑温差大，春秋两季短促，冬季受西北季风的影响，流域地处西伯利亚大陆气团控制下，气候寒冷，日平均气温低于零度的时间一般从11月的上旬开始，到翌年的3月下旬，长达五个月之久。本次设计气象特征值统计以东岗气象站为代表站进行特征值统计，本流域内多年平均降水量为822mm，其中6～9月降雨量为559mm，占全年降水量的68%；多年平均蒸发量为1202.2mm，多年平均气温为3.4℃，极端最高气温为33.2℃。历年极端最低气温为-40.5℃。多年平均风速为2.7m/s，历年最大风速为22m/s，风向为SSE。多年平均日照时数为2462.2h。
枫林水利枢纽工程为中型，面板堆石坝、溢洪道为3级建筑物，设计洪水标准为50年一遇，校核洪水标准为1000年一遇；电站厂房、引水隧洞为4级建筑物，设计洪水标准为50年一遇，校核洪水标准为100年一遇。

第四节 工程地质条件
库区周边由玄武岩熔岩台地环绕，台地高而宽阔。最低高程844.00m，比正常高水位796.00m，高出48m，不存在邻谷渗漏问题。据遥感解释资料，库区存在一条走向NW320°的张扭性隐伏断裂，从坝上游1.5km处的右岸通向坝下游河谷，渗径长约2.5km，但区域资料分析玄武岩很厚，并且裂隙随深度增加而减弱，50m以下岩石比较完整，不会产生永久性渗漏。在坝址上游右岸山体鞍部正常高水位796.00m附近，山体宽厚约200～300m，山脊长约400m，气孔、致密玄武岩岩面均高于正常高水位，深部裂隙多呈闭合状态，有可能产生局部渗漏，渗漏量有限。不影响水库经济效益。
水库两岸多为第四系崩坡积物覆盖，植被发育，两岸坡度37～45°，局部形成陡崖，岩石以致密玄武岩为主，已形成稳定边坡。但局部玄武陡壁形成倒坡，坡度内倾20～25°，且表面裂隙较发育，蓄水后可能会引起局部崩塌，其范围较小，不会影响水库正常运行。不存在浸没问题，水库固体迳流来源有限，淤积问题不大，可不考虑水库诱发地震问题，建库条件良好。
导流洞进口位于溶岩台地斜坡上，地面高程753.20～765.00m，以上岩体直接出露，为致密玄武岩；进口有较厚盖层不能直接成洞，需明挖清除，洞前（2-1）层应全部挖除；洞口顶部有粘土层影响洞顶稳定，施工时应做好支护措施。
导流洞出口位于溶岩台地斜坡上，地面高程750.00～765.00m，岩体局部出露覆盖（2-1）层，应明挖清除，从裸露岩体看为致密玄武岩，洞顶有效围岩厚度薄，施工时洞口采取临时支护措施。
洞身通过岩性为气孔玄武岩和致密玄武岩，岩体完整，围岩稳定性好，洞顶有效围岩厚度大于3.0倍洞径，具备成洞条件，根据坝区及导流洞钻孔，夹层粘土在高程750.00～765.00m，刚好位于进口段洞身顶部，施工时应及时采取支护措施，并注意洞内排水。

第五节 施工条件
一、交通条件
枫林水利枢纽工程位于漫江中游，所辖为吉林省抚松县漫江镇枫林村境内，交通运输方式为公路运输，以抚松至长白公路为主要运输干线途经漫江镇，路面为沥青砼路面，再由漫江镇下公路至枫林水利枢纽约12公里的砂石路，对外交通比较便利。
场内交通选用公路运输方式，需修部分临时道路连接料场、各施工现场、附属企业、生活管理区并与外部公路相连。
二、材料供应
（一）钢筋、水泥、砂和炸药由发包人提供并负责运至工地。
（二）砼粗骨料由施工方自行解决（可由导流洞开挖料经破碎加工，亦可由漫江镇购买）。
（三）粘土料场位于拟建大坝溢洪道左端，距导流洞进口约800米。贮量满足施工需要。
（四）木材可由松江河镇采购。

第六节 工期要求
招标文件要求：开工日期：2007年03月01日；完工日期：2007年9月30日

第七节 工程项目及工程内容
项目编号
项目名称
计量单位
工程量
备注
一
建筑工程

1
土方开挖
m3
99396

2
石方开挖
m3
9042

3
竖井开挖
m3
6166.92

4
石方洞挖
m3
18620.09

5
钢筋砼衬砌（洞）
m3
2608.00

6
钢筋砼衬砌（明洞）
m3
483.00

7
喷锚衬砌
m3
833.87

8
闸室砼底板混凝土
m3
320.20

9
竖井混凝土
m3
767.00

10
二期混凝土
m3
416.00

11
启闭机室混凝土
m3
231.69

11.1
板砼
m3
68.15

11.2
梁砼
m3
110.02

11.3
柱砼
m3
53.52

12
进口边墙砼
m3
153.48

13
进口底板砼
m3
65.00

14
出口边墙砼
m3
291.50

15
挑流底板砼
m3
564.00

16
钢筋制安
t
300.00

17
普通模板
m2
8756.73

18
曲面模板
m2
997.44

19
钢筋网（φ6@200）
t
8.52

20
锚杆
根
600.00

121
固结灌浆（洞）
m
1056.00

22
回填灌浆（洞）
m2
720.00

23
栏杆
m
86.00

24
橡胶止水
m
240.00

25
建筑面积
m2
100.05

26
钢梯
t
14.00

27
素混凝土封堵
m3
204.00

28
排水管
m
150.00

三
临时工程

（一）
导流洞进口围堰工程

1
土方开挖
m3
2277.00

2
截水槽粘土回填
m3
2277.00

3
围堰填筑
m3
14739.00

4
围堰心墙填筑
m3
4839.00

5
反滤层
m3
1415.00

6
围堰拆除
m3
12952.00

（二）
施工道路
km
0.80

（三）
房屋建设工程

1
仓库
m2
570.00

2
办公、生活及文化福利建筑
项
1

（四）
其他临时工程
项
1

第二章 施工组织设计编制依据及原则

一、编制依据
（一）、本工程招标文件及图纸
（二）、《水利水电工程施工组织设计》（SL303-2004）
（三）、我单位的技术、施工机械设备能力及以往类似工程施工经验；
（四）、标前现场踏查、现场答疑文件；
（五）、目前国内外可能达到的施工水平、施工设备及材料供应情况
二、编制原则
（一）、根据国家有关方针政策，严格执行国家基本建设程序和遵守有关技术标准，规程规范。
（二）、深入调查，收集市场信息，根据工程特点，因地制宜提出施工方案，并进行全面的技术经济比较。
（三）、统筹安排，综合平衡，妥善协调各分部分项工程，连续均衡，有节奏地进行施工。
（四）、积极开发和推广新技术，新材料，新工艺和新设备，凡经实践证明技术经济效益显著的科研成果，应尽量采用，努力提高技术效益和经济效益。

第三章 施工总体布置

第一节 施工总体布置原则
施工总体布置应在因地制宜、因时制宜和利于生产、方便生活、快速安全、经济可靠、易于管理的原则指导下进行，并注意以下各点：
一、施工场地的选择要综合考虑地形、地质条件，场内外交通布置，给水、供电、防洪排水等要求，尽量选择地形平坦宽阔、地质条件好的场地。
二、充分利用设计文件规划的施工场地，在满足施工要求的前提下，合理利用地形，合理使用场地，布置尽量紧凑，减少占地面积和减少准备工作量。
三、最大限度地缩短场内运输距离，尽可能避免二次搬运。选定的场内外运输方式尽量一致，满足运输要求，运营方便可靠、经济。
四、临时工程的工程量应该最小，以降低临时工程费。
五、临时设施布置应利于生产、生活，减少工人往返时间。
六、充分考虑劳动保护、环境保护、技术安全、防火要求等。

第二节 施工总体布置依据
一、招标文件的有关规定及实地考察资料。
二、工程所在地区的自然条件和技术经济条件。
三、吉林省及各地区县、市关于环保、安全、文明施工的有关规定。
四、设计资料。
五、施工布署和主要工程施工方案。
六、施工进度计划。
七、资源需要量表。
八、投标人在实施本工程中的项目管理目标。
第三节 生产、生活设施布置
一、对外交通
枫林水利枢纽工程位于漫江中游，所辖为吉林省抚松县漫江镇枫林村境内，交通运输方式为公路运输，以抚松至长白公路为主要运输干线途经漫江镇，路面为沥青砼路面，再由漫江镇下公路至枫林水利枢纽约12公里的砂石路，对外交通比较便利。
二、仓库布置
（一）油库
设在离施工驻地100米以外的路边处，储油量10T。
储油罐用沙土高台放置，上设挡雨棚，四周设围拦，备4台灭火器，面积50m2。
（二）炸药库
炸药库设在位于导流洞进口上游500米处的弃料上游。
（三）水泥库
混凝土施工主要使用袋装水泥，设水泥库200m2，储量300T，结构为简易工棚。
（四）工器具、配件库
工器具、配件库布置在生活区附近，面积100m2
三、加工厂及停车场布置
附属加工厂包括木工加工厂、钢筋加工厂、停车场、修理间等，木工加工厂和钢筋加工厂布置在导流洞进口的江对岸拟建枢纽工程溢洪道进口缓坡上，（具体见施工平面布置图）。其中木工加工厂面积200m2，钢筋加工厂面积200m2，修理间建筑面积50m2，结构为活动房。
加工机械表
设备名称
规格型号
计量单位
数量
备注
钢筋切断机
20kw
台
2

钢筋弯曲机
φ6～40
台
2

钢筋调直机
14kw
台
1

电焊机
25KVA
台
6

对焊机
150型
台
2

双面刨床

台
1

型钢剪断机
13kw
台
1

圆盘锯

台
1

车床

台
1

钻床

台
2

直流电焊机
10KVA
台
2

四、混凝土搅拌拌合系统及堆料场布置
（一）混凝土拌和系统布置及运输
混凝土拌和系统包括拌和设备、水泥和骨料输送系统及储存场地；运输包括混凝土熟料运输和原材料运输。
（二）混凝土拌和系统的布置
1、拌和设备的选用
根据混凝土施工计划的安排，混凝土的浇筑最大强度为122m3/d；选用一套混凝土拌合系统，生产能力为15m3/h，可以满足浇筑强度要求。
根据施工计划安排，混凝土拌和站及其辅助设施的基础在2007年的5月30日前完成安装、调试等工作，为混凝土的施工做好准备。
2、拌和场地的选择
根据混凝土的施工方案，拌和系统布置在抚松县枫林水利枢纽工程导流洞兼永久放空洞工程进口处设一台0.8m3强制式砼搅拌机，负责本工程的混凝土生产。
（三）水泥和骨料的储存场地
按照施工计划安排的浇筑强度，原材料的储存量为平均强度的7天备料，即拌和站原材料的储存量：水泥300t，砂子500m3，粗骨料800m3。骨料备料场地总占地面积800m2。
五、场内运输道路
场内交通选用公路运输方式，需修部分临时道路连接料场、各施工现场、附属企业、生活管理区并与外部公路相连。
根据施工现场情况，利用新修筑的由大坝溢洪道左端至导流洞进口上游约100米处新架临时跨江桥梁这段砂石路为进场道路，需自跨江桥至竖井上口、导流洞进口至导流洞进口上游约500米处弃料场修筑场内临时施工道路约800米。
六、临时房屋（施工驻地）
根据枢纽布置现场条件和业主要求，生活区选定在漫江左岸左坝端空地上，设置生活区，试验室，仓库，停车场等。具体布置见附图1施工总平面布置图。
七、临时水电管线网及其他动力设施
（一）生产及生活用水
生产用水：由水泵直接提取漫江水使用，水质满足砼施工对水质的要求。主要负责拌和站的混凝土用水和仓面清理用水等。
生活用水：由水泵抽取江水经净化后使用。
消防用水：在施工现场和生活区分别设消防水池，每个水池容积20m3。
（二）施工用电
施工用电和生活用电及照明用电主要依靠当地电网供电，根据招标文件，业主负责提供变台以上供电线路的接入和安装。变台设在导流洞进口漫江对岸，我单位根据施工需要进行接入变台以下用电系统。结合现场情况，施工现场附近有一台315kvA变压器，施工用电比较方便。
另为防止系统突发停电，设置2台100kw的柴油发电机作为备用电源。
（三）施工照明
室内照明使用白炽灯和日光灯，室外照明使用白炽灯和高压水银灯。生活区临时房屋照明按10w/m2估算。附属加工厂室内照明也按10w/m2考虑。
导流洞施工照明用电采用白炽灯根据施工需要及配置布设，施工区内线路使用木杆架空，电杆沿道路旁边埋设。由于导流洞施工需24小时作业。为了保证电力供应设置备用电源。
（四）供风
主要考虑石方爆破用风、混凝土仓面清理及处理施工缝用风。在混凝土浇筑现场设置1台6m3/min 的移动式空气压缩机，负责提供清仓、处理施工缝等工作的用风。石方开挖采用3台20m3/min的移动式空气压缩机的空压机供风。
（五）施工通信
通讯布置采用在项目经理部驻地安装程控电话机一部，计算机一台，移动电话若干，用于对外协调联系工作。

第四节 施工用地计划
序号
项 目
单位
占地面积
备注
一
施工工厂设施

1800

1
混凝土搅拌站
m2
300

2
供水系统
m2
100

3
木材加工厂
m2
200

4
钢筋加工厂
m2
200

5
骨料备料场
m2
800

6
其他
m2
200

二
施工仓库

500

1
物资库
m2
100

2
水泥库
m2
200

3
油库
m2
50

4
其他
m2
150

三
生产、办公房屋

700

1
临时生活、办公房屋
m2
700

合计
m2
3000

第四章 现场管理机构和职责

第一节 现场管理机构
一、根据本工程结构和施工特点，为保质保量完成工程任务，我局将派一批具有丰富施工经验的管理人员、技术人员和专业化程度高、装备精良、技术水平高、经济效益好的施工队伍组成本工程施工管理的项目经理部，下设六个职能部门，即：机械物资部、财务审计部、安全保卫部、工程技术部、质量管理部、经营管理部；五个施工队，即：土石方工程施工队、混凝土工程施工队、灌浆工程施工队、金属结构安装施工队、爆破工程施工队。来实施本工程的施工与管理工作。
二、为实施本工程的施工与管理，项目经理部建立和完善各级管理部门，明确各部门的管理职能，实行对口的专业化管理，使各部门职能明确，职能有效发挥。项目经理部施工组织机构框图如下：
项目经理

技术负责人
项目副经理

经营管理部
质量管理部
工程技术部
安全保卫部
财务审计部
机械物资部

灌浆工程施工队
爆破工程施工队
土石方工程施工队
混凝土工程施工队
金属结构安装施工队

三、现场管理组织机构负责人
项 目 经 理：王友海
项 目 副 经 理：周垂富 技 术 负 责 人：王守跃
经营管理部负责人：宋晶伟 质量管理部负责人：王建华
工程技术部负责人：郭忠新 机械物资部负责人：贾永吉
财务审计部负责人：朱 婧 专 职 安 全 员：初庆斌
土石方施工队队长：吴 瑞 混凝土施工队队长：徐 伟
爆 破 施工队队长：李方武 灌 浆 施工队队长：王殿华
金属结构安装施工队队长：刘万军

第二节 管理人员及部门的职责
一、项目经理职责
（一）贯彻执行国家和工程所在地政府的有关法律、法规和政策，执行企业的各项管理制度。
（二）严把财经制度，加强财经管理，正确处理国家、企业与个人的利益关系。
（三）确定项目的总目标和阶段性目标并制定项目总体控制计划。
（四）对工程项目施工进行有效控制，执行有关技术规范和标准，积极推广应用新技术，确保工程质量和工期，实现安全、文明生产，努力提高经济效益。
二、项目副经理职责
（一）确定现场施工组织系统、工作方针和工作程序。
（二）选择现场各部门的负责人。
（三）作为项目经理的现场代表，协助项目经理与业主以及地方政府和群众团体联系协商有关方面的问题。
（四）指导工程施工，规划施工现场及临时设施的布局。
（五）指挥现场办公室、施工加工厂、工地道路等临时工程的建设工作以及修理厂和仓库的管理工作。
（六）监督管理现场的所有工作人员，并在不同的施工阶段，根据工作需要对现场人员进行调配。
（七）建立建筑材料和工程设备供应情况的监察程序。
（八）建立施工进度监察系统。
（九）建立工程费用监察系统，并向项目费用控制部门提供有关资料。
三、技术负责人职责
（一）参与业主或监理单位组织的技术交底和图纸会审工作，解释设计图纸和技术规定。
（二）审核现场编制的技术规定，并取得业主的认可。
（三）协助项目经理对投标文件进行技术评价。
（四）提出施工所需要的基本文件清单。
（五）协助贯彻安全规程，及时向安全人员提出有关违反安全规程的问题。
（六）监督工程质量的检查工作。
（七）参加定期的工程协调会，并在会上汇报有关的工程问题。
（八）组织绘制竣工图。
（九）协助项目经理对施工项目进行最后的检查。
四、施工员职责
（一）全面熟悉施工图纸和设计的技术要求，实施施工组织设计和质量计划，负责对班组进行技术交底和关键工序与特殊工序的现场作业指导。
（二）检查、督促施工现场进度，协调现场各工程关系，解决施工中一般疑难问题。
（三）协助测量员进行测量定线工作，并进行校对。
五、质检员职责
（一）熟悉并严格执行质量体系文件、质量计划和国家有关工程施工质量标准、法规和操作规程。
（二）熟悉施工图纸及设计的技术要求，实施质量计划。根据工程各个阶段，指导和监督关键工序和特殊工序，加强质量控制点的控制。对工程存在问题与质量隐患及时发现和纠正，并提出整改意见，对现场有否决权。
（三）对各分项工程坚持各项质量检验制度，并对已完成分项工程进度全面检查并做好质量记录。
六、安全员职责
（一）熟悉质量计划和国家工程施工安全法规宣传，指导和监督实施国家安全生产法规和安全操作规程。
（二）根据工程各个阶段对工程存在的安全隐患及时发现和纠正，并提出整改意见。
（三）做好新进场工人的安全教育和基本安全操作规程教育，定期组织全场安全及文明施工检查，实施奖惩措施，并做好安全文明资料记录。
七、材料员职责
（一）熟悉工程质量体系和质量计划，熟悉工程材料，设备工具的质量要求及性能特点，了解市场物资信息，对分供方进行采购。
（二）根据工程各个进度计划和材料进场计划，分轻重缓急进行物资采购，既有利生产又不积压资金。
八、资料员职责
（一）及时收集工程图纸技术资料，工程标准、规范、文件、通知，按工作需要进行传阅或分发使用，最后归档保管。
（二）根据工程各个阶段按规定及时收集质量记录资料（包括保证资料、质量检验资料、安全检查资料、分项分部工程评定资料、质量体系运行资料、会议记录等）并分类存档。
（三）建立资料借阅手续和记录，作废资料应及时做出标识。
九、测量员职责
（一）熟悉工程图纸和技术要求，以及国家测量规范规定，掌握业主提供的坐标，高程控制点，并做好交接手续。
（二）根据工程实际情况制定工程垂直控制方案和平面控制方案；实施施工各个阶段的测量定线工作；按规范实施监测。
（三）负责测量仪器的保管和使用，按规定进行检查和校验。
十、保管员职责
（一）做好进场物资的交接手续，做到实物与票据相符，数量、规格、型号相符，建立保管台账。
（二）实施工程质量计划，物资分类，分批存放，按规定做好标识工作。熟悉各种物资性能，保管要求，对过期物资或不合格的按规定程序处理，并做出标识。
十一、部门职责
（一）经营管理部：主要负责预算、合同、索赔、成本核算等工作。
（二）工程技术部：主要负责生产调度、技术管理、施工组织设计、劳动力配置计划、计量和测量等工作。
（三）质量管理部：主要负责工程质量、试验等工作。
（四）安全保卫部：主要负责安全管理、消防保卫、文明施工和环境保护工作。
（五）财务审计部：主要负责资金收支、成本核算和劳动分配等工作。
（六）机械物资部：主要负责材料、工具的询价、采购、计划供应、管理、运输、工具管理、机械设备的租赁配套使用等工作。

第三节 管理制度
为提高本工程的管理幅度与层次，加深系统化及规范化管理，特制定如下管理制度。
一、检测设备管理
（一）质量管理部设1名专职人员负责进行检验、测量和试验设备的日常管理工作。
（二）按照国家现行测量标准，及时按照规定的时间间隔或在使用前对检测设备进行检定，同时做好标识及记录。
（三）在设备搬运、维护和贮存期间，采取有效防护措施。
二、物资管理
（一）机械物资部依据“货比三家”和“对供应商的评价调查表”对供应商进行对比评价，并形成“供应商”调查档案，择优选择“供应商”。
（二）认真实行现场工料核算制和限额领料制度。做好收料数量准确，限额领料，施工做到工完料尽，场地清。
（三）严格按施工进度采购材料，建立严格的采购程序，避免造成资金积压，增加资金利息支出。
（四）建立完善的工程（产品）标识和可追溯性控制程序，做好采购的原、半成品的标识管理工作。避免材料的施工出错，造成浪费。
（五）加强各类材料进场的验收工作，使材料能保证量足质好，实施计划指导生产，合理组织科学安排，避免一切返工、窝工现象。
（六）材料严格按规定堆放，为使用方便避免堆放混乱，造成误工、误时影响施工。
（七）实行工程任务单制度
1、由主管施工员开具任务单给作业班组，书面明确当天生产任务和完成时间、应达到的质量标准。
2、凡需领用材料的生产任务，在开出任务单的同时，开限额领料单。以控制材料的领用数量，材料员依据限额领料单发放材料给作业班组。
三、机械管理
（一）做好施工机械的调配工作，减少施工机械进场退消耗，并减少由于机械的空置而造成浪费。
（二）机械物资部全面负责现场机械设备检查维护、保养、管理，确保其长期处于良好状态。
（三）机械物资部下设设备管理员和机械维修班，设备管理员负责编制负责各类机械设备的安全操作规程，并做好各类设备的技术交底工作，确保设备的安全操作、正常使用和文明施工。
（四）对每台进场设备建立台账，对设备落实专人进行保管，保管人员在项目设备管理员的领导下进行设备日常的安全检查、维护保养工作，定期对设备进行检查、盘点，掌握现场使用设备的完好情况，保证不因设备原因影响工程施工。
（五）配备的机械操作人员技术水平必须与其担任的工作相适应，且须严格遵守持证操作的规定，做到定人定机定岗位。
（六）操作人员必须对机械设备进行日常保养，保养基本内容为“十字操作法”：清洁、润滑、紧固、调整、防腐，保证设备性能正常。
（七）机械物资部每周对机械设备进行检查，上级部门机械物资处每月组织一次设备检查，发现问题及时处理。项目部对机械设备进行挂牌标识，确保机械设备完好。
四、劳动力管理
（一）进场前，对工人进行各种必要的培训，关键的岗位必须持有效的上岗证书才能上岗。
（二）对施工班组要进行优化组合，竞争上岗，使工人保持高度的责任心和上进心。
（三）加强对工人的质量、安全、文明施工等方面的教育。
（四）认真做好班前交底，了解施工方法、质量标准、安全注意事项、文明施工要求等。
（五）按劳动力定额组织生产，同时结合实际情况对现场人员进行劳动定员，使工人岗位明确，职责明确，防止人浮于事、发生窝工等消极现象。
（六）推行经济承包责任制，使员工的劳动与效益挂钩。
（七）加强劳动纪律管理，施工过程中如有违纪屡教不改者、工作不称职者将撤职并调离工地，立即组织同等级技工进场，进行人员补充。
（八）建立激励机制，奖罚分明，及时兑现，充分调动工人的积极性。
五、财务管理
我单位本着降低施工项目成本开支，提高经济效益，实现全面总产值的目标，进行财务管理。
（一）严把财经制度，加强财经管理，正确处理国家、企业和个人的利益关系。
（二）根据工程进度计划及资源配置，财务审计部编制月财务计划，确立财务目标。
（三）实行帐务监督，即月末及时进行帐务处理，对工程项目施工费用和工程成本进行检查监督。
（四）建立稽核制度和会计内部检查制度。对工地发生的所有成本费用支出的原始凭证、记帐凭证均设置专人稽查。
（五）经常且认真地做到定期盘点和清查工作，对原材料、半成品、固定资产、货币资金等进行全面清理、检查，帐、物要相符。
六、工程技术管理
（一）加强技术管理，大力推广应用新方法、新工艺、新材料、新设备，提高生产效率，加快进度，降低成本，提高生产效益和社会经济效益。
（二）加强现场管理、采取科学的施工方法以及充分发挥项目班子每个管理人员的积极性是降低工程成本的根本措施。
（三）加强质量管理，严格执行实行三级验收制度，避免产生质量问题，造成返工。
（四）认真熟悉图纸，加强对现场实行工程量的统计，减少施工额外的工程量而造成的损失。
（五）合理安排施工顺序，避免交叉作业所引至产品损坏的返工损失。按照施工总部署，有次序、有计划地安排施工。
（六）合理安排施工进度，在保证工期的前提下，根据工程施工顺序、工期缓急，提高周转材料的使用率。避免后期施工进度过紧，周转材料难以周转，造成浪费。
七、成本管理
（一）成本管理的主要内容包括：施工项目成本预测；施工项目成本决策；施工项目成本计划；施工项目成本控制；施工项目成本核算；施工项目成本分析；施工项目成本检查。
（二）项目成本管理程序

成本核算

成本预测
成本计划
承包

成本控制
施工组织及预算编制

施工安排、材料供应

承包

成本分析
施工原始资料记录整理

进度控制

质量控制
成本核算

成本核算
出现差异原因分析

改善成本对策

第四节 现场施工管理
一、施工管理任务和模式
根据批准的基本建设计划，设计文件和施工合同所确定的要求，对工程施工活动进行计划，决策、组织、指挥、监督，调整及控制和协调；在施工过程中正确有效地使用人力、材料、机械设备、资金，达到工程进度快，质量好，成本低，施工安全的目标。施工管理人员，为了多快好省地完成工程施工任务，必须按照客观规律，合理组织管理工程施工全部生产经营活动。整个施工管理按照“制订计划，组织实施，反馈控制”的管理职能循环，周而复始地运转，使管理水平不断提高。其管理模式为一个中心，三个系统。管理职能循环模式示意图如下：

二、施工管理程序
工程由项目经理组织和统一安排、协调施工。项目副经理统一现场指挥实施，并负责日常工作，合理组织安排有关部门平行作业，落实各部门职责、权限。技术负责人负责组织好技术交底、技术研讨会，做好工程统计、计划和各种报表，全面掌握整个工程进度和质量，负责与监理、业主的联系工作，并协调好与业主、监理的关系。
施工管理工作流程框图如下：

施 工 管 理 工 作 流 程 框 图
新材料、新工艺、新技术
技术安全交底
施工准备工作
施工方案拟定
施工组织设计编制
施工监督控制
熟悉图纸和施工条件
图纸会审
临时工程
施工供水
施工供电
交通道路
场地平整
材料进场
施工机械进场
工人进场
材料检验
建立测量控制
劳动力用量计划
材料用量计划
构件半成品用量计划
机具用量计划
编施工预算
编施工图预算
年度计划进度要求
月作业计划
工程结算
施工日记
试验
质量检查评定
隐蔽工种验收
原始记录与现场签证
地基处理情况
重大技术决定
图纸变更与技术评定
工程技术档案
交工验收

三、生产调度联络协调
1、项目经理部实行生产调度会制度、每天由项目经理主持召开。
2、各职能部门及生产班组汇报工程进展情况，提出合理化建议。
3、由项目经理下达任务单，明确任务名称、责任人、完成指标、限时要求、配合班组及人员、完成结果等，并作为考核业绩的指标。
4、项目经理部通过有效的管理，控制整体进度和质量，协调各方存在的因素。

第五章 施工测量控制点、高程点及控制网布设、施工放样及控制措施

第一节 施工测量依据及测量内容
一、施工测量依据
《水利水电工程施工测量规范》（SL52-93）；
《国家三角测量和精密导线测量规范》；
《国家一、二等水准测量规范》（GB12897-91）；
《国家三、四等水准测量规范》（GB12898-91）；
《中、短程光电测距规范》（ZBA76002-87）；
以及设计图纸、修改通知、监理部门的其它技术要求。
二、施工测量内容
（一）施工前的施工控制网的建立。
（二）建筑物定位和基础放样
（三）细部测设，如基础、模板的测设、工程砌筑、构件安装、钻孔孔位布设等。
（四）围岩变形的收敛观测。

第二节 施工测量控制点、高程点及控制网布设
一、根据招标文件，建设单位已完成整个工程施工控制网的布置和制用，我单位根据施工需要，布设抚松县枫林水利枢纽工程导流洞兼永久放空洞工程的施工控制网。
二、根据监理人提供测量基本控制点、基线和高程点的基本数据，同监理人共同校核基本控制点、基线和高程点的测量精度，并复核资料及数据的准确性。
三、根据水利水电工程施工测量规范和本工程施工精度要求，布设本工程平面控制网和高程控制网。总的布置原则是由高级到低级，分级布网，逐级控制。
四、平面控制点应选在埋于混凝土中的钢筋上，并在其上刻十字丝其交点为控制点中心，测设轴线控制的标点（简称轴线点），其相邻标点位置的中误差应小于10mm。
五、平面控制点，应选埋于通视良好，有利于扩展，方便放样，地基稳定且能较长期保存的地方。
六、平面控制网建立后，应定期进行复测，若发现控制点有位移迹象时，应进行检测，其精度应不低于测设的精度。
七、施工水准网的布设应按由高到低逐等控制的原则进行。接测国家水准点时，必须接测两点以上，检测高差符合要求后，方能正式布网。
八、平面及高程控制点周围应有醒目的保护装置以防止机械碰撞。
九、根据《水利水电工程施工测量规范》（SL52-93）标准，本工程布设三等平面控制网和三等高程控制网，可以保证施工测量精度。

第三节 施工放样方法及控制措施
一、施工放样
施工测量放样贯穿整个施工过程，在施工程序上，依据监理工程师提供的施工范围内的等级平面控制点和高程控制点，增设三角网点和基准点，建立施工测量控制网点和水准点等级控制点（首级及加密控制点）施放。根据不同精度要求以及是否方便操作来选择，重要部位尽量直接采用首级控制点进行放样。
放样前应根据设计图纸和有关
