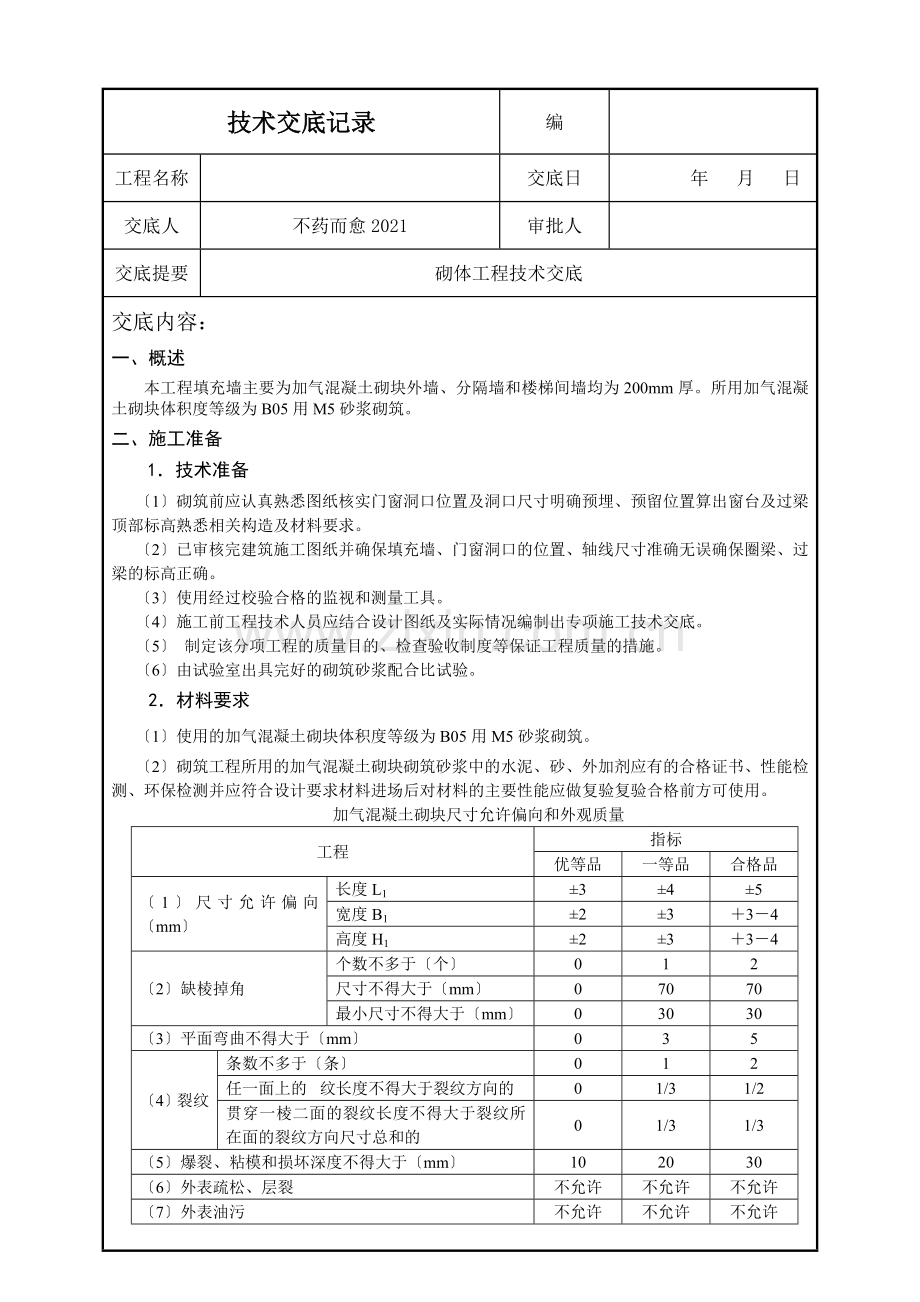

技术交底记录
编

工程名称

交底日
年 月 日
交底人
不药而愈2021
审批人

交底提要
砌体工程技术交底
交底内容：
一、概述
本工程填充墙主要为加气混凝土砌块外墙、分隔墙和楼梯间墙均为200mm厚。所用加气混凝土砌块体积度等级为B05用M5砂浆砌筑。
二、施工准备
1．技术准备
〔1〕砌筑前应认真熟悉图纸核实门窗洞口位置及洞口尺寸明确预埋、预留位置算出窗台及过梁顶部标高熟悉相关构造及材料要求。
〔2〕已审核完建筑施工图纸并确保填充墙、门窗洞口的位置、轴线尺寸准确无误确保圈梁、过梁的标高正确。
〔3〕使用经过校验合格的监视和测量工具。
〔4〕施工前工程技术人员应结合设计图纸及实际情况编制出专项施工技术交底。
〔5〕 制定该分项工程的质量目的、检查验收制度等保证工程质量的措施。
〔6〕由试验室出具完好的砌筑砂浆配合比试验。
2．材料要求
〔1〕使用的加气混凝土砌块体积度等级为B05用M5砂浆砌筑。
〔2〕砌筑工程所用的加气混凝土砌块砌筑砂浆中的水泥、砂、外加剂应有的合格证书、性能检测、环保检测并应符合设计要求材料进场后对材料的主要性能应做复验复验合格前方可使用。
加气混凝土砌块尺寸允许偏向和外观质量
工程
指标
优等品
一等品
合格品
〔1〕尺寸允许偏向〔mm〕
长度L1
±3
±4
±5
宽度B1
±2
±3
＋3－4
高度H1
±2
±3
＋3－4
〔2〕缺棱掉角
个数不多于〔个〕
0
1
2
尺寸不得大于〔mm〕
0
70
70
最小尺寸不得大于〔mm〕
0
30
30
〔3〕平面弯曲不得大于〔mm〕
0
3
5
〔4〕裂纹
条数不多于〔条〕
0
1
2
任一面上的
纹长度不得大于裂纹方向的
0
1/3
1/2
贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的
0
1/3
1/3
〔5〕爆裂、粘模和损坏深度不得大于〔mm〕
10
20
30
〔6〕外表疏松、层裂
不允许
不允许
不允许
〔7〕外表油污
不允许
不允许
不允许

〔3〕砌筑用砂应用中砂过5mm孔径筛砂的含泥量不超过5。拌制砂浆用水应采用自来水。砌筑砂浆采用32.5普通硅酸盐水泥进场使用前应分批对其强度、安定性进展复验。检验批应以同一消费厂家、同一编为一批。当在使用中对水泥质量有疑心或水泥出厂超过三个月时应复查试验并按复查结果使用。不同品种的水泥不得混合使用。
3．主要机具：
切割机、瓦、手锯、小推车、灰斗、小撬棍、小木锤、胶皮、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、小白线、程度尺、皮数杆、扫帚、砖夹子等机具材料。
4．施工前准备
〔1〕砌筑工程应在根底工程施工完完隐检、预检手续将楼、地面基层水泥浮浆及施工垃圾清理干净前方可施工。
〔2〕搭设好操作内外架及卸料平台。
〔3〕放好砌体墙身位置线、门窗口、构造柱等位置线经历线符合设计要求预检合格。
〔4〕立皮数杆：用18mm×40 mm木料来作皮数杆皮数杆上注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高以及灰缝厚度在砖墙转角处及交接处均应设立距墙皮或墙角50mm为宜皮数杆间距不超过15m两相对皮数杆之间拉准线。
〔5〕根据最下一皮砖的标高拉通线检查如程度灰缝厚度超过20mm用C20细石混凝土找平不得用砂浆找平或砍砖找平。
〔6〕所有厨卫间、水泵房和其它有防水要求房间的底部凿毛后浇筑200高同墙体厚的C30混凝土基座。
〔7〕先施工砌筑样板得到业主和监理确实认后才能大面积的砌筑。
三、施工工艺
1．砌筑砂浆拌制
〔1〕砌筑砂浆应通过试配确定配合比当砌筑砂浆的组成材料有变更时其配合比应重新确定。且应符合现行行业JGJ98-2000?砌筑砂浆配合比设计规程?的有关规定。水泥砂浆的最少水泥用量不宜少于200kg/m3砌筑砂浆的分层度不应大于30mm。加气混凝土砌块砂浆稠度为50～70mm。
〔2〕砌筑砂浆采用机械搅拌自投料完算起搅拌时间应符合以下规定：①水泥砂浆不得少于2min；②掺用外加剂的砂浆不得少于3min。砂浆应随拌随用盛入灰槽内的砂浆如有泌水现象时应在砌筑前重新拌合。水泥砂浆应在3h内使用完毕；当施工间气温超过30℃时应在拌成后2h内使用完毕。
〔3〕砌筑砂浆试块强度验收时其强度合格必须符合以下规定：①同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。②砌筑砂浆的验收批同一类型、强度等级的砂浆试块应不少于3组每组六块。当同一验收批只有一组试块时该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。③砂浆强度应以养护龄为28d的试块抗压试验结果为准。④抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆每台搅拌机应至少抽检一次。⑤检验：在砂浆搅拌机出料口随机取样制作砂浆试块〔同盘砂浆只应制作一组试块〕最后检查试块强度试验单。
2．加气混凝土砌块
〔1〕工艺流程
墙体放线→选砖→砌块浇水→砌块排列→砌块就位→校正。
1〕墙体放线：施工前将构造面按标高找平放出砌体的轴线、边线和洞口线并根据墙体长度及门洞位置进展试摆砖。
2〕选砖：砌筑前应去除砌块底部的毛边飞翅、外表污物剔除断裂、变形的砌块外表平整度大于5mm以及规格偏向大于3mm的砖也应剔除。
3〕砌块浇水：蒸压加气混凝土砌块砌筑时应向砌筑面适量浇水以水渗入砌块15mm左右为宜且砌块含水率宜小于15。
4〕砌块排列：切锯砌块应使用专用工具不得用斧子或瓦等任意砍劈洞口两侧应选用规那么整齐的砌块砌筑。
5〕砌块就位与校正：每层砌筑开场时应从转角处或定位砌块开场砌一块校正一块每皮拉线控制砌体标高和墙面平整度校正后用砂浆灌垂直缝随后进展灰缝的勒逢〔原浆勾缝〕深度为3～5mm。
四、砌体施工要点
1．砌块龄不应小于28d。
2．放好砌体墙身位置线、门窗洞口等位置线经历线符合设计图纸要求预检合格。按砌筑操作需要找好标高立好标尺杆。砌筑前基层清理浇水潮湿。
3．砖必须砌筑前1～2d天浇水潮湿以水浸入砖四边1.5厘米为宜含水率为10～15常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态。
4．加气混凝土砌块砌筑时应上下错缝排砖时一律按300mm长搭接最小搭接长度不宜小于砌块长度的1/3且不小于150mm。如不能满足上述要求在程度灰缝中设置2φ8钢筋或φ4钢筋网片加强加强筋长度不应小于700mm。
留槎：内外墙交接处必须留斜槎槎子长度不应小于墙体高度的2/3槎子必须平直、通顺。墙不同时砌筑时可留槎加预埋拉结筋。沿墙高按设计要求每500mm预埋φ8钢筋2根其埋入长度从墙的留槎处算起每边均不小于700mm末端应加90°弯钩。施工洞口也应按以上要求留程度拉结筋。
5．灰缝应横平竖直砂浆饱满砌块墙体垂直缝宜用内外临时夹板灌缝。
加气混凝土砌块墙体程度灰缝厚度宜为15mm垂直灰缝宜为20mm。大于30mm的垂直缝应用C20的细石混凝土灌实。
6．加气混凝土砌块墙体：切锯砌块应使用专用工具不得用斧子或瓦等任意砍劈。洞口两侧应使用规那么整齐的砌块砌筑。
每砌一皮砌块就位校正后用砂浆灌垂直缝随后进展灰缝的勒缝〔原浆勾缝〕深度一般为3～5mm。
加气混凝土砌块砌筑时墙底部应先砌实心砖高度3皮一丁一顺砌筑宽度同墙厚。铺底前采用水泥砂浆找平厚度超过30mm时为细石混凝土。
7．当柱边或混凝土墙边砌体长度≤400mm时柱边或混凝土墙边砌体应以钢筋混凝土框代替。门窗框安装宜采用后塞口法施工门窗洞口两侧应放置预制C30混凝土块〔200*200*120〕间距600mm。
8．在砌体施工中马牙槎尺寸要求从每层的抱脚开场先退后进以保证柱脚处有较大的混凝土截面。构造柱内的杂物砂浆及时去除干净并浇水潮湿以利于下道模板安装工作的顺利进展。
9．控制墙体的砌筑高度墙体临时连续处必须留槎并设置2φ8@500拉结筋。
10．施工过程在砖墙上留设过人或其他临时洞口应在砌筑时增设拉结筋洞口上方加设过梁。
11．木砖〔预制混凝土块〕、预留孔洞和墙体拉结筋：木砖数量按洞口高度。洞口高1.2米以内每边放2块高1.2～2米每边放3块高2～3米每边放4块预埋木砖的部位应在洞口上边或下边四皮砖中间均匀分布。
12．构造柱做法：在砌砖前先根据设计图纸将构造柱位置进展弹线并把构造柱插筋处理顺直。砌砖墙时与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过300mm〔加气混凝土砌块为一退一进〕马牙槎应先退后进。拉结筋按设计要求放置沿墙高500mm设置2根φ8程度拉结筋每边伸入墙内不应小于1米。
13．控制墙体的砌筑高度每天砌筑不应超过一步架〔1.8米〕。
14．填充墙砌至接近梁、板底时应留一定空隙待填充墙砌筑完并应至少间隔15d后再将其用实心砖斜砌挤紧角度宜为70度；补砌时对双侧灰缝用高强度等级的水泥砂浆嵌填实。

15．加气混凝土砌块砌筑时混凝土墙柱与填充墙的交接处宜用15*15mm木条预先留缝在加贴网片前浇水潮湿再用1：3水泥砂浆嵌实。
16．刚砌筑的墙体每天浇水养护持续时间7天。
五、构造要求
1．填充墙应沿混凝土墙柱全高每隔500mm设2φ8拉筋拉筋伸入墙内的长度不应小于墙长的1/5且不小于700mm。
2．墙长大于5m时应设置钢筋混凝土构造柱；墙高超过4m时墙体半高处或门洞顶处应设置与墙柱连接且沿墙全长贯穿的钢筋混凝土程度系梁墙梁断面为墙厚*120mm内配4Φ12纵筋φ8@200箍筋钢筋锚入混凝土墙柱内30d在砌墙同时浇筑相应墙柱上下应预留钢筋。
墙体砌筑每层高中间处设2CM厚M10水泥砂浆缝槽在槽内加2Φ6统长钢筋遇窗台时钢筋在窗台上通过。
3．每层电梯井的门洞顶沿墙四周应设置钢筋混凝土圈梁QL一道QL断面为200*350。
4．过梁：过梁截面及配筋按过梁表见下表过梁混凝土强度等级为C30
过梁配筋表
洞口净跨la
la＜1000
1000＜la≤1500
1500＜la≤2000
2000＜la≤2500
2500＜la≤3000
3000＜la≤3500
梁 高h
120
120
150
180
240
300
支承长度a
180
240
240
370
370
370
面 筋②
210
210
210
212
212
212
底 筋①
210
212
214
214
216
216
5．门框：200厚墙当洞宽度≧1200 时应设钢筋混凝土门框柱配筋为4Φ10/φ8@150〔C30混凝土〕并沿柱高预留插筋φ8@500。
6．砖砌儿墙构造：每3.5m设一构造柱配筋4Φ12/φ8@250。
六、操作架搭设
砌筑时应采用φ48×3.5钢搭设双排操作架架宽1.5m立杆间距1.5m程度杆步距1.8m〔设扫地杆高度200mm〕架体距预砌墙体间隔 不大于300mm操作面处应满铺脚手板。操作架可根据场地情况搭设成多个短架进展现场拼装但单个架体高长比不得大于1。
七、砌体工程的质量
砌体工程检验批验收时其主控工程应全部符合GB50203-2002?砌体工程施工质量验收?的规定；一般工程应有80及以上的抽检处符合规定或偏向值在允许偏向范围以内。
1．一般规定
〔1〕加气混凝土砌块施工前其龄不应少于28d。
〔2〕加气混凝土砌块在运输、装卸过程中严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐堆置高度不应超过2m并应采取措施防止雨淋。
〔3〕加气混凝土砌块砌筑时应向砌筑面适量浇水。
〔4〕加气混凝土砌块砌筑墙体时墙底部应砌混凝土实心砖300mm高。
2．主控工程
〔1〕加气混凝土砌块和砌筑砂浆的强度等级应符合设计要求。
〔2〕检验：检查砌块的合格证书、性能检测和砂浆试验。
3．一般工程
填充墙砌体一般尺寸允许偏向和检验
项次
项 目
允许偏向〔mm〕
检验
1
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、尺检查
大于3m
10
2
外表平整度
8
用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽〔后塞口〕
±5
用尺检查
4
外墙上、下窗口偏移
20
用经纬仪或吊线检查
填充墙砌体的砂浆饱满度及检验
砌体分类
灰缝
饱满度及要求
检验
加气砼砌块和轻骨料砼小砌块砌体
程度
≥80
采用百格网检查块材底面砂浆的粘结痕迹面积

4．加气混凝土砌体填充墙横向和竖向灰缝砂浆饱满度应大于等于80％用百格网检查。
5．圈梁、构造柱及墙体拉结筋的位置、锚固及搭接长度应符合设计及施工的要求并进展隐蔽验收填写隐蔽验收单。
八、应注意的质量问题
1．砌体粘结不牢：原因是砌块浇水、清理不好砌筑时一次铺砂浆的面积过大校正不及时；砌块在使用前一天应浇水潮湿随吊运随将砌块外表清理干净；砌块就位后及时校正紧跟着用砂浆灌竖缝。
2．第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高造成砌筑时灰缝厚度不一。
3．砌体错缝不符合设计和规定：应注意砌块的规格并正确组砌。
4．砌体偏向超规定：控制每皮砌块高度不准确应严格按皮数杆控制标高掌握铺灰厚度。
5．烟道、排气道、屋面儿墙等不应采用砌块砌筑应采用预制专用烟道和道。用砌块砌筑的电梯井道采用普通混凝土实心砌块。
九、成品保护
1．墙体拉结筋抗震构造柱钢筋及各种预埋件、暖卫、电气线等均应注意保护不得任意拆改或损坏。
2．砂浆稠度应适宜砌墙时应防止砂浆溅脏墙面。
3．搭设脚手架或操作平台时要认真操作防止碰撞刚砌好的砖墙。
4．室内倒运材料、撤除施工架时应注意保护墙体及门窗口角。
5．尚未安装楼板或面层板的墙和柱当可能遇到大风时应采取临时支撑等措施保证施工中墙体的稳定性。
6．在加气混凝土墙上开洞、开槽时应弹线切割并保持块体完好；如有活动或损坏应进展补强处理。
十、平安、环保及雨季施工措施
1．平安措施
〔1〕砌体施工脚手架要搭设结实。
〔2〕外墙施工时必须有外墙防护及施工脚手架墙与脚手架间的间隙应封闭防高空坠物伤人。
〔3〕严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业。
〔4〕现场施工机械等应根据?建筑机械使用平安技术规程?(JGJ 33—2001)检查各部件工作是否正常确认运转合格前方能投入使用。
〔5〕现场施工临时用电必须按照施工方案布置完成并根据?施工现场临时用电安装技术?(JGJ46-2005)检查合格后才可以投入使用。
〔6〕砌体施工时楼面和屋面堆载不得超过楼板的允许荷载值详细值见构造总说明。
〔7〕砌块在运输装卸过程中严禁倾倒和抛掷进场后应分类堆放整齐堆置高度不宜超过2m。
〔8〕砌筑高度超过1.2m时应在脚手架上进展脚手架上堆砖不得超过三层。
〔9〕严禁用抛掷传递砖等材料如用人工传递时应稳递稳接上下操作人员站立位置应错开。
〔10〕用塔吊吊运砖时应采用砖笼而且要待吊物下降至离楼地面1m以内时人员才可靠近。

〔11〕砌筑使用的工具、材料应放在稳当的地方工作完毕应将脚手板和砖墙上的碎砖、灰浆等清扫干净防止掉落伤人。
2．环保措施
〔1〕遵守当地有关环卫、容理的有关规定现场出口应设洗车台机动车辆进出场时对其轮胎进展冲洗防止汽车轮胎带土污染容。
〔2〕砌体施工时必须做到工完场清。
〔3〕施工作业面应不连续地洒水潮湿限度地减少粉尘污染。
〔4〕砌筑后及时清理的垃圾应堆放在施工平面规划位置并进展封闭防止粉尘扩散、污染环境。
〔5〕机械切割蒸压加气混凝土砌块时应向砌筑面适量浇水并采取防风措施切割锯粉应及时清理。
〔6〕宜定制非砌块以减少切割防治环境污染。
3．雨施工措施
〔1〕雨施工时加气混凝土砌块应有防雨措施砌块严禁被雨淋。
〔2〕雨天施工时加气混凝土砌块砌体顶面应防止被雨水直接冲刷雨后应检查墙体灰缝砂浆和墙面垂直度等整修合格前方可继续施工。

交底人签字

安环部签字

质检部签字

施工班组负责人签字

施工作业人员签字
