钳形表操作说明演示幻灯片.ppt

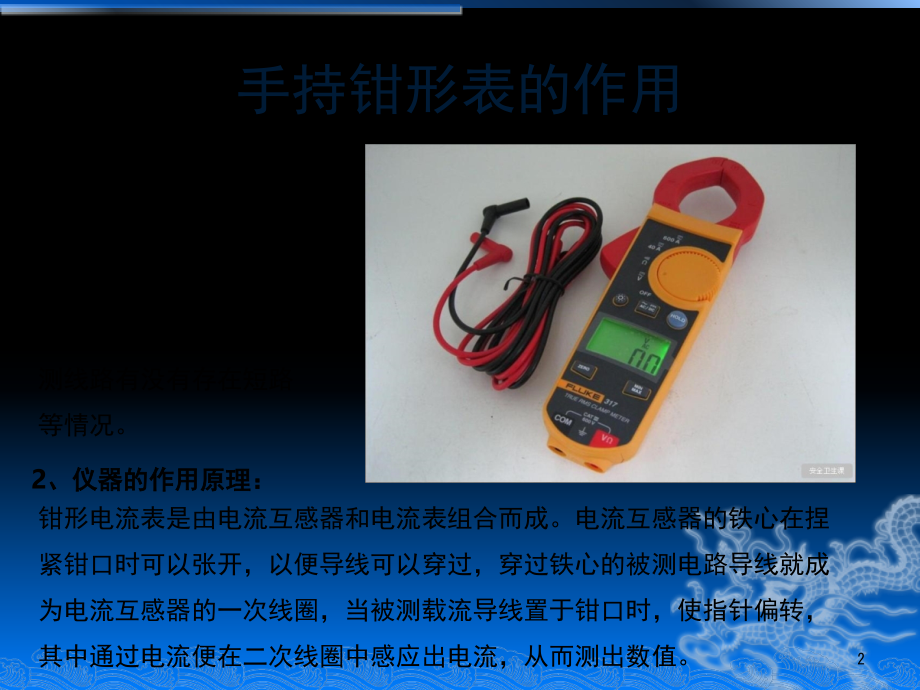

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,钳形表操作说明,1,手持钳形表的作用,钳型电流表可以用来测量电缆电线的交流直流电流、电压、电阻与电路的通断性等，从而检测线路有没有存在短路等情况。,钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧钳口时可以张开，以便导线可以穿过，穿过铁心的被测电路导线就成为电流互感器的一次线圈，当被测载流导线置于钳口时，使指针偏转，其中通过电流便在二次线圈中感应出电流，从而测出数值。,2,、仪器的作用原理：,1,、仪器作用：,2,手持钳形表的构成,电流感测钳,(,电流互感器,),触摸挡板,旋转功能开关,Hold,保持按钮,Min Max,最小值最大值,AC/DC,交流,/,直流,导线对准标记,V,电压,/,电阻输入端子,COM,公共端子,钳口开关,背光灯按钮,Zero,归零按钮,液晶显示屏,3,手持钳形表的操作,测量流程（例：测量电机）,1.,根据测量电流的大小，调到合适档位。,2.,打开钳形电流表的钳口，夹住一根电机待测线路，注意单根测量，不要夹两根，然后记住读数。,3.,再量其它两根，最后看三根读数是否一样。,4.,确定电流大小和三相电流有无偏差。,5.,无偏差，则电机运转正常。,6.,有偏差，则电机运转不正常。,注,：测量电器时，要了解电器,带的什么负载？如果有单相的负载，三相测试有偏差是正常的。,4,手持钳形表的测量方法,测量交流或直流电路电流,单根测量,多根测量,5,手持钳形表的测量方法,测量交流电路电压,6,手持钳形表的测量方法,测量电路的通断性,电路连通,0L,，电路开路,7,
