天津港务局二、四公司新建业务楼工程施工组织设计.docx

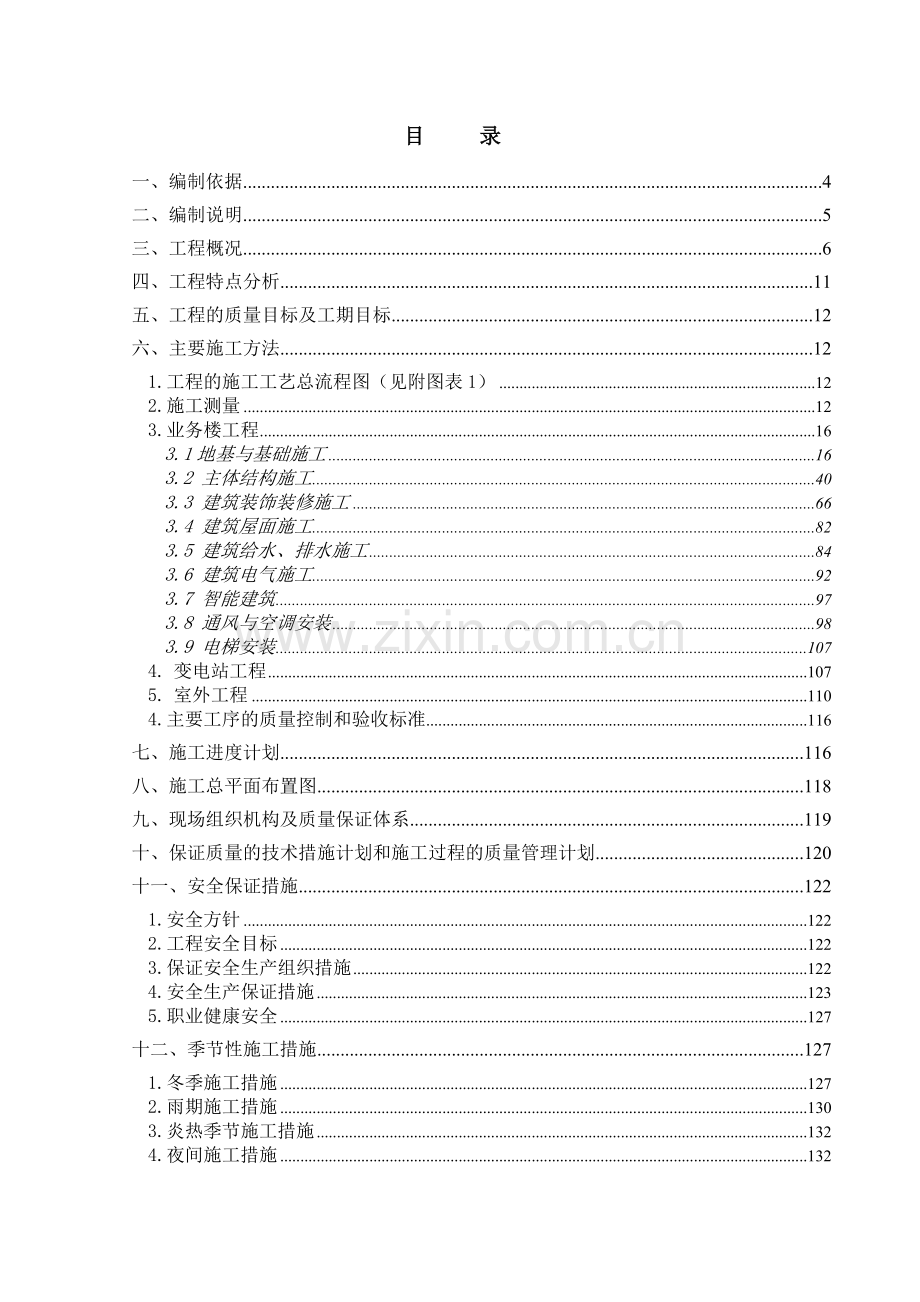

目 录
一、编制依据 4
二、编制说明 5
三、工程概况 6
四、工程特点分析 11
五、工程的质量目标及工期目标 12
六、主要施工方法 12
1.工程的施工工艺总流程图（见附图表1） 12
2.施工测量 12
3.业务楼工程 16
3.1地基与基础施工 16
3.2 主体结构施工 40
3.3 建筑装饰装修施工 66
3.4 建筑屋面施工 82
3.5 建筑给水、排水施工 84
3.6 建筑电气施工 92
3.7 智能建筑 97
3.8 通风与空调安装 98
3.9 电梯安装 107
4. 变电站工程 107
5. 室外工程 110
4.主要工序的质量控制和验收标准 116
七、施工进度计划 116
八、施工总平面布置图 118
九、现场组织机构及质量保证体系 119
十、保证质量的技术措施计划和施工过程的质量管理计划 120
十一、安全保证措施 122
1.安全方针 122
2.工程安全目标 122
3.保证安全生产组织措施 122
4.安全生产保证措施 123
5.职业健康安全 127
十二、季节性施工措施 127
1.冬季施工措施 127
2.雨期施工措施 130
3.炎热季节施工措施 132
4.夜间施工措施 132
十三、防汛、防台、安全措施 132
十四、施工用电安全措施 132
十五、工程用料使用计划（见附图表11） 134
十六、主要施工机械使用计划 134
1.机械设备配备计划 134
2.主要施工机械设备使用计划表（见附图表12） 135
3.设备配备保证措施 135
十七、劳动力使用计划表（见附图表13） 135
十八、新技术、新工艺的应用 135
十九、施工现场环境保护措施 136
1.环境方针 136
2.环境目标 136
3.环境保护措施 136
二十、文明施工 138
1.文明施工目标 138
2.文明施工措施 138
二十一、其它各项措施 140
1.各专业技术协调措施 140
2.地下管线、地上设施，周围建筑物保护措施 147
二十二、工程成本降低措施 147

附图表
1、工程施工工艺流程图
2、施工进度计划横道图
3、双代号时标网络图
4、施工现场总平面图
5、项目组织机构图
6、项目质量保证体系图
7、项目安全保证体系图
8、分部、分项工程划分
9、质量控制点设置计划
10、隐蔽验收计划
11、工程材料使用计划
12、主要施工机械设备使用计划
13、劳动力使用计划表

一、编制依据
1.建设文件
天津港二、四公司新建业务楼工程招标文件、招标补充文件及设计施工图。
2.主要规程、规范
序 号
类 型
规 程 、 规 范 名 称
编 号
1
国家
《工程测量规范》
GB50026-93
2
国家
《建筑边坡工程技术规范》
GB50330-2002
3
国家
《地下工程防水技术规范》
GB50108-2001
4
国家
《地下防水工程施工质量验收规范》
GB50208-2002
5
国家
《建筑地基基础工程施工质量验收规范》
GB50202-2002
6
国家
《混凝土结构工程施工验收规范》
GB50204-2002
7
国家
《砌体工程施工质量验收规范》
GB50203-2002
8
国家
《屋面工程质量验收规范》
GB50207-2002
9
国家
《建筑地面工程施工质量验收规范》
GB50209-2002
10
国家
《建筑装饰装修工程质量验收规范》
GB50210-2001
11
国家
《建筑电气工程施工质量验收规范》
GB50303-2002
12
国家
《建筑给水排水及采暖工程质量验收规范》
GB50242-2002
13
国家
《通风与空调工程施工质量验收规范》
GB50243-2002
14
国家
《电梯工程施工质量验收规范》
GB50310-2002
15
行业
《岩土工程技术规范》
DB29-20-2000
16
行业
《建筑基坑支护技术规程》
JGJ120-99
17
行业
《高层建筑箱形与筏形基础技术规范》
JGJ6-99
18
行业
《建筑桩基技术规程》
JGJ94-94
19
行业
《高层建筑混凝土结构技术规程》
JGJ3-2002
20
行业
《钢筋焊接及验收规程》
JBJ18-2003
21
行业
《混凝土泵送技术规程》
JGJ/T10-95
22
行业
《混凝土小型空心砌块建筑技术规程》
JGJ/T14-95
23
行业
《塑料门窗安装及验收规程》
JGJ103-96
24
行业
《建筑施工扣件式钢管脚手架安全技术规程》
JGJ130-2001
25
行业
《建筑施工高处作业安全技术规范》
JGJ80-91
26
行业
《建筑机械使用安全技术规程》
JGJ33-2001
27
行业
《施工现场临时用电安全技术规范》
JGJ46-88
28
行业
《建筑工程冬期施工规程》
JGJ104-97
3.工程采用的主要标准
序 号
类 别
标 准 名 称
编 号
1
国家
《建筑工程施工质量验收统一标准》
GB50300-2001
2
行业
《建筑施工安全检查标准》
JGJ59-99
3
地方
天津市工程《98系列建筑标准设计图集》
98J
4
企业标准
灌注桩后压浆技术规程
Q/JY 14-1999
4.主要法规
序 号
类 别
法 规 名 称
1
国家
建筑法
2
国家
环境保护法
3
国家
建设工程质量管理条例
二、编制说明
天津港务局二、四公司新建业务楼工程包括天津港务局二、四公司新建业务楼及室外工程两部分。业务楼工程内容包括：基坑支护、桩基、建筑及装饰装修工程、给排水工程、消防工程、通风空调工程、动力照明工程、消防预埋工程等；室外工程包括：变电站工程、道路场坪工程、室外给排水管网工程、室外热网及室外供电线路工程。本施工组织设计是根据工程招投标文件、天津大学建筑设计研究院设计图纸、国家现行的技术标准、施工及验收规范、工程质量评定标准及操作规程和天津市有关文件，以ISO9002 系列标准为指南进行编制的。阐明了我公司对该工程施工的具体组织、总体部署、主要施工方法的原则作法以及安全、质量、工期控制目标和保证措施，本施工组织设计是对投标施工组织设计的深化、细化。
本工程根据现场实际情况分阶段组织施工，本册为施工组织总设计，随后按施工情况，编制单位工程（分部工程）。重点工序的施工组织设计，并上报监理、甲方及公司审批。
单位工程、分部工程施工方案编制计划如下
序号
编制项目
上报时间
1
钻孔灌注桩施工方案
2004年12月28日
2
基坑支护及土方施工方案
2004年12月30日
3
桩基及基础冬季施工方案
2005年1月4日
4
主体工程施工方案
2005年2月1日
5
业务楼安装工程施工方案
2005年8月1日
6
2005年冬季施工方案
2005年11月1日
7
装饰装修工程施工方案
2005年8月15日
8
变电所工程施工方案
2006年2月1日
9
室外工程施工方案
2006年2月28日
三、工程概况
1.总体简介
工程名称
天津港务局二、四公司新建业务楼工程
建设地点
新港二号东路天津港务局第二港埠有限公司院内
业主单位
天津港务局第二、四港埠有限公司
建设单位
天津港建设公司
设计单位
天津大学建筑设计研究院
建筑面积
总建筑面积27212.73平方米，业务楼工程建筑面积26971.43平方米，配套工建：241.30平方米。占地面积：15000平方米。
建筑层数
新建业务楼工程：地下一层、裙楼地上二层、主楼十六层
建筑层高
新建业务楼工程：地下一层、一、二层层高：5.400米，三至十六层层高：3.900米，设备层层高：6.300米。
建筑总高
新建业务楼工程：建筑高度67.500米。
结构类型
新建业务楼工程：基础：主楼下采用后压浆钻孔灌注桩基础，裙楼部分采用普通钻孔灌注桩基础；地基基础设计等级为乙级，建筑桩基安全等级为二级。主体：主楼和裙楼为现浇钢筋混凝土框架剪力墙结构
给排水工程
1、给水系统分三区供水，低区为-1层至2层；由市政管网直接供水，中区为3至9层；高区为10层至顶层。由设在室外水泵房内生活变频调速水泵供水，供水方式下行上给。
2、排除消防废水，设污水集水池，坑内设污水泵，采用自动控制，一层排水单独排出室外，二至顶层排水为一个系统，单独排出室外。
空调系统
1、空调水系统形式：一次泵变水量双管制系统、异程式管路系统
2、空调系统：全空气空调系统、风机盘管加新风的空调方式
通风系统
主要采用空调器送风，接力式排风。
采暖系统
散热器采暖、空调器送风、电暖气采暖
动力系统
一级负荷采用双电源供电，末端设双电源自投自复装置，应急照明供电另加浮充电集中蓄电池供电电源，蓄电池连续供电时间不小于90分钟。
主要结构尺寸
基础
1、主楼：后压浆钻孔灌注桩截面Φ700mm，桩底标高－38.400m，桩顶标高－6.600m，（－0.950m），基础底板厚500mm。
2、裙楼：普通钻孔灌注桩Φ600m，桩底标高－28.300m，桩顶标高－6.600m（无地下室桩顶标高－2.250m）。
3、±0.000相当于天津港理论基准高程6.400。
主体
楼板：密肋板结构板厚h=80mm、h=120mm。
柱截面：900×800、800×800、600×600
混凝土等级：1、素混凝土垫层 C15；2、承台、底板、地下室外墙、水池池壁 C45S8；3、地梁、地下一层～三层之剪力墙、柱 C45；4、四～七层之剪力墙、柱 C40；5、八～十一层之剪力墙、柱 C35；6、梁、板、楼梯、十二～设备层之剪力墙、柱 C30；7、构造柱、过梁、抗震扁带及预制盖板 C20。
填充墙：
1、外墙采用250mm厚陶粒混凝土空心砌块墙；2、内墙采用200mm厚陶粒混凝土空心砌块墙。
主要装修项目
楼/地面
1、门厅、营业厅、电梯厅、休息厅：铺花岗岩（水喷面）地面。
2、餐厅、走廊、楼梯、卫生间、楼梯前室、开敞办公室、屋顶花园：铺地砖。
3、消防控制室：防静电聚氯乙烯塑料楼面。
4、设备间、中央控制室：水泥楼面。
5、会议室：硬木楼面。
内墙
1、门厅、营业厅、电梯厅、休息厅：花岗岩墙面。
2、餐厅、中央控制室、消防控制室、走廊、楼梯、楼梯前室、开敞办公室、会议室：乳胶漆墙面。
3、卫生间、屋顶花园：釉面砖墙面。
4、设备间：水泥砂浆墙面。
顶棚
1、走廊、楼梯、楼梯前室、设备间：刮腻子喷涂顶棚。
2、门厅、营业厅、电梯厅、休息厅、餐厅、中央控制室、消防控制室、开敞办公室、会议室：轻钢龙骨石膏板吊顶。
3、卫生间：铝合金方板吊顶。
屋面
1、屋面防水：二级防水，
2、保温层：聚苯乙烯泡沫塑料板

室外

工程

变电所
1、建筑面积：241.31m2
2、建筑层高：4.800m；建筑高度：6.050m
3、建筑耐火：二级
4、抗震设防烈度：七度
5、结构类型：单层钢筋混凝土框架结构
6、楼板形式：现浇混凝土板结构
7、基础工程：柱下钢筋混凝土独立基础
8、混凝土等级：独基及地梁素混凝土垫层：C10；基础、地梁、梁、柱、楼板：C30；构造柱、过梁、抗震扁带及预制盖板：C20。
9、室内部位做法：
内墙面：水泥砂浆墙面、釉面砖墙面
地 面：水泥地面
顶 棚：刮腻子喷吐顶棚、穿孔铝扣板吊顶
道路场坪工程
1、停车场地面：80厚毛面花岗岩板
2、人 行 道：连锁块
3、绿 地：绿化种类由园林确定
2.工程自然条件
2.1工程气候条件
本地区潮汐类型为不规则半日潮型。最高高潮位5.81m，平均高潮位3.77m，最低低潮位-1.03m，平均低潮位1.36m。气候属于暖温带亚湿润大陆性季风气候区，四季分明，冬季寒冷干燥，春季大风频繁，夏季炎热多雨，雨量集中，秋季冷暖变化显著，主要气象资料如下表所示：
主要气象要素表
历年极端最高气温39.7℃
历年极端最低气温-22.9℃
历年平均气温12.2℃
历年最冷月平均气温-4.0℃
历年最热月平均气温26.4℃
历年平均降水量569.9mm
历年最大积雪厚度20cm
累年平均风速3.0m/s
历年最大风速风向28.0m/s(NW)
极大风速及风向48.7m/s(N)
历年最多风向C、SSW、NNW
大风最多日数60天
土壤最大冻结深度70cm

2.2工程地质水文条件
2.2.1工程地质
工程场地下自土层底标高4.775～－45.083米，根据时代成类型及土层的物理力学性质，可以分为9大层，具体情况如下：
分层描述
层底标高（米）
层厚（米）
组成类型
人工填土层（Qml）
4.775～－3.715
0.8～1.3
杂填土组成
淤质粉质粘土及淤泥（Q42m）
-2.185～-3.083
6.8～7.1
主要为淤泥质粉质粘土，其次为淤泥及淤泥质粘土
淤泥质粘土与淤泥（Q42m）
-7.809～-10.083
5.0～7.1
主要为淤泥质粘土，其次为淤泥质粉质粘土
粘土（Q42m）
-12.925～-13.715
3.1～5.4
均匀粘土，含有少量碎贝壳
粉质粘土与粉土（Q41al）
-19.685～-23.818
6.7～10.7
上部为粉质粘土，下部多为粉土
粉土与粉砂（Q41al）
-25.185～-28.418
3.0～5.9
上部多为粉土夹砂斑，下部多粉砂含粉脉
粉质粘土（Q41al）
-26.985～-29.948
0～2.1
多粘土夹粉砂粉土
粉砂（Q41al）
-38.558～-40.683
10.6～12.9
灰色均匀粉砂
粉质粘土（Q41al）
揭露标高-45.083

灰色粉质粘土
2.2.2地下水
地下水位随季节变化，丰水季上升，枯水季下降，年变幅0.5米左右。地下水属潜水类型，静止水位埋深1.5～2.0米。通过室内水分析化验结果，依据岩土工程勘察规范GB50021-2001有关条款判定：地下水对混凝土无腐蚀性，对钢筋混凝土结构中的钢筋具有弱腐蚀性。
四、工程特点分析
1.工程地理位置特殊性：施工现场临近职工生活区、办公区建筑物较近，对正常施工影响较大，夜间施工受到一定限制。施工期间必须编制切实可行的防护措施保证施工时不扰邻。
2.冬期雨期及热期的影响：施工总工期内逢两个冬期、两个雨期、两个热期，必须编制切实可行的季节性施工方案确保工程施工质量。
3.土方工程特点：基础埋深较深，土质较差，基坑东面离开建筑物,西面离路较近。土方开挖前必须编制好基坑支护及土方开挖施工方案，以确保土方开挖工作的正常进行及周边建筑物及道路的安全。
4.施工场地狭窄，可利用场地较狭小，必须采用合适的施工方案，综合考虑现场用地的动态规划和管理，提高总平面的利用率。
5.本工程中应用到的新材料比较多。
6.结构施工时的垂直度控制作为施工中的重点，在施工前必须编制切实可行的测量控制垂直度施工方案。
7.工程外檐为石材、铝板、玻璃幕墙，外观质量要求高，在保证主体结构施工质量的同时，必须加强装饰装修及外观的细部控制。
8.高层建筑施工，每天都有大量的建筑材料、半成品、成品和施工人员要进行垂直运输，因此垂直运输机械的正确选择与使用非常重要。针对本工程的实际情况，在进行垂直运输体系选择时，需考虑：结构形式、模板配制、钢筋施工用量、混凝土的浇筑、施工工期等。
五、工程的质量目标及工期目标
1.质量方针
质量是本局的生命，优良的质量是企业永恒的追求。
2.本工程质量目标
达图纸设计要求及国家规定验收合格标准。争创天津市“海河杯”工程。
3.工期目标
开工日期：2004年12月30日，竣工日期：2006年12月1日，总工期：702天。比招标文件要求的竣工日期2006年12月31日提前30天完成。
六、主要施工方法
1.工程的施工工艺总流程图（见附图表1）
2.施工测量
2.1测量准备工作
2.1.1全面了解设计意图，认真熟悉与审核图纸。
施工测量人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解控制点与建筑物的关系，水准点的位置和高程以及首层±0.000 的绝对标高。在了解总图后认真学习建筑施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。
2.1.2测量仪器的选用。
测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测单位进行校验，检验合格后方可投入使用。
现场测量仪器一览表
序号
测量仪器名称
型号
单位
数量
1
全站仪
TCR702瑞士Leica
台
1
2
水准仪
NA728瑞士Leica
台
1
3
水准仪
S1江苏
台
1
4
经纬仪
DKM2-AE瑞士Kern
台
1
5
水准尺

把
1
6
精密水准尺

把
2
7
钢尺
50M
把
2
8
盒尺
5M、7.5M
把
5
9
对讲机
KENWOOD
部
8
10
墨斗

只
5
11
激光铅垂仪
25PD3日本SKKIA
台
1
2.1.3测量人员配备
由项目总工程师负责，下设两名测量工程师负责专业测量工作，配备测量助理工程师2人，测量技工5名。
2.2施工测量方案
2.2.1工程测量控制点及沉降观测点平面布置图。
2.2.2工程建筑物定位和主轴线控制网的设置：建筑物定位根据规划部门的规划红线及工程定位总平面图进行测量定位。在基础施工阶段采用“十”字外控法，主体施工阶段采用“T”形内控法，控制点引测以建设单位提供基准点G024(储运公司)、G022(港埠二公司)、G018(港埠五公司)为依据。满足《工程测量规范》（GB50026-93）要求，定位时严格按建筑总体布置图的尺寸进行，仔细复核各相邻间距，经确认无误后，邀请建设单位、监理单位共同进行验收，并请规划部门复查确认，做好记录。
2.2.3场区标高基准点的引测：工程开工前，以建设单位提供规划部门的城市水准标高控制点G406(6.220)、G405(5.986)为依据。依据原始水准点引测到现场，导出施工标高，以控制桩顶、承台、槽底、垫层、基础底板的标高尺寸。
结构施工楼层标高传递:在首层平面易于向上传递标高的位置作为布设高程的标准点,用水准仪往返测，测设合格后，用红色油漆标记“Ñ”，并在旁边标注建筑标高，以红“Ñ”为标高基准，同一平面层的红“Ñ”不得少于三个，间距分布均匀并要满足结构施工的需要，且红“Ñ”需设在同一水平高度，其误差控制地±3mm以内则认为合格，在施工各层标高时，应后视其中的两个红“Ñ”以作校核。±0.000以上各层的标高传递均利用首层红“Ñ”为标高基准，用检定合格的钢尺向上传递，并用红“Ñ”作好标记，检测合格后，方可在该层引测。
在引测过程中往返引测，并经建设单位、监理单位复核认可。基础底板施工完毕后，在基础柱子上测出50 线，并向上传递，以控制层高和建筑物总高。
2.2.4基础工程施工：对于拟建建筑物进行地下施工，在土方开挖时用已建立的主轴线外控制网（十字型）；控制轴线以E轴、7轴为纵横主轴线，轴线控制点距拟建建筑物30米外，即A、B、C、D点（详见测量控制点及沉降观测点平面布置图）。控制桩要保证尽量通视，避免外界因素的影响。依主控点分别放出桩位坐标及地下室各细部轴线，放样时各控制点随时检验；基坑机械开挖时设专职测量员架设仪器控制槽底标高，人工清槽时用经纬仪、钢卷尺及线锤将主轴线投测到槽底并钉桩标识，作为浇垫层、检查桩位、支护结构、基础底板等。施工放样用：垫层、基础底板等构件的标高应严格进行控制。
2.2.5主体结构施工：利用外控主轴线控制网，在拟建建筑物内设立“T”形内控网，在内控轴线上布设4个控制点，与外控网联测校验合格后，在上层结构施工时相应部位预留孔洞以便内控点的坐标传递；待上层底板浇完后，用激光铅垂仪把控制点投测到上层，架设全站仪联测相应投影点即可将主轴线放出，检验合格后进行下一步细部放样；标高的引测可在首层柱、墙上弹出楼层建筑+0.50米标高线，作上标识即可作为板、梁及上层柱、墙施工的基线。
2.2.6沉降观测：
A. 沉降观测的准备工作：采用精密水准仪及与之配套使用的水准尺；
B. 水准点的设置：沉降观测依据稳定良好的水准点进行，水准点考虑永久使用，为相互检查核对，埋设地点必须稳定，不受施工机械碰压，防止水准点高程变动。
C. 将水准点组成闭合水准路线进行往返测量，其闭合差必须符合规范要求，本工程采用S2型水准仪，按国家二等水准测量技术要求施测。
D. 沉降观点的设置及保护：在首层地面高度建筑物转角及中部设置13个沉降观测点（详见测量控制点及沉降观测点平面布置图）。在测点处做出明显的警示标志，现场作业人员可以容易识别并避让。加大宣传教育的力度，加强对监测工作重要性的认识 ，人人树立对测点的保护意识。
如果监测点意外遭到破坏，及时汇报，在工程师批准的情况下采取有效的补救措施。
E. 沉降观测：观测的次数与时间应按规范要求。一般第一次观测点安设稳固后及时进行。基础完工后，再按规定埋设永久性观测点，然后每施工一层，复测一次。在观测过程中，当建筑物发生较大沉降、不均匀沉降或出现裂缝时及时与甲方及设计单位取得联系，采取相应的措施保证工程质量。首次观测应采用精密水准仪，并应在同期进行两次观测后确定沉降点的首次高程。观测时，前、后视距尽可能相等，且不超过40m，前、后视距差不超过2m。前、后视用同一水准尺。前视各点观测完毕后，应回视后视点，最后闭合于水准点上。每次观测结果应做好记录。
F.监测警戒值：设计值100mm。如果监测结果超过设计的警戒值，应当立即通知设计监理等有关单位，以便及时采取措施。
G.为保证观测结果的正确性，如实反映建筑物沉降情况，应做到四个固定：固定人员观测整理成果；固定仪器、施用固定的水准点，按规定的日期、方法及路线进行。
H.沉降观测成果整理
沉降观测资料应及时整理，妥善保存，作为该工程技术档案资料的一部分。整理沉降观测成果，计算出每次观测的沉降量，前后几次观测同点高差、累计沉降量，并绘制沉降观测日期与沉量的曲线图。
2.3控制桩的埋设和保护
控制桩埋设在基坑放坡线外的坚固地，其深度应大于0.8m，桩顶周围应砌筑20cm 高的保护台或设置钢护栏加以防护。
3.业务楼工程
3.1地基与基础施工
3.1.1基础施工工艺流程
测量放线→桩基、支护桩施工→降水→土方开挖→基础垫层→桩头处理→底板、承台、地梁施工→地下室剪力墙、柱施工→地下室梁、顶板施工
3.1.2钻孔灌注桩施工
本工程灌注桩为210根Φ700mm,桩长31.8m;67根Φ600mm,桩长21.7m、26.05m两种形式，混凝土强度等级为C30，其中Φ700mm的桩对桩底进行后压浆处理，Φ600mm的为普通灌注桩。
本工程钻孔灌注桩拟采用正循环施工工艺。施工前先进行试成孔施工，数量不少于二个，试成孔利用工程桩。做试成孔的内容是：测孔深、成孔垂直度、孔壁稳定性、孔底沉渣、缩孔、扩孔和坍孔及核对地质资料、水文、检验设备的使用情况、性能和施工工艺是否符合本工程，为本工程提供相应可靠的工艺参数与工序施工时间参数，是保证整个桩基工程施工质量提供必要的依据。
3.1.2.1钻孔灌注桩施工
3.1.2.1.1钻孔灌注桩施工工艺流程图(见下页)

布置泥浆池、沉淀池、排浆沟槽
场 地 准 备
施工测量定位
护 筒 制 作
埋 设 护 筒
复测、检验
钻机定位
钻机钻孔
测量孔深、孔底标高验收
检测成孔
钢筋笼制作、运输
隐蔽验收吊放钢筋笼
自拌砼供应
测孔底沉渣
砼 运 输
灌 筑 砼
校正、复测桩头
土方开挖桩检测
整理资料、提交报告
下 导 管
清 孔
钻 机 移 位
不符合
安放隔水塞
泥浆性能调整、
废浆外运

3.1.2.1.2钻孔灌注桩施工方法
（1）测量定桩位
a.根据桩位平面图进行内业计算，算出每一承台的角桩（边）坐标，用全站仪放出角（边）桩桩位，其余桩采用50m钢尺和麻线根据桩与轴线、桩与桩之间的关系测放桩位，并随即插上标志桩。报监理复核验收合格后进入下道工序施工。
b.桩位测放采用中心点位法，并在护筒埋设完毕后作好复验工作，以护筒中心偏差作为验收依据，如发现不符合要求则重新埋设。
（2）护筒制作与埋设
护筒用4～8mm的钢板制作，其内径大于桩径100mm，上部开设两个溢浆口，并高出地面0.3m。当钻孔内有承压水时，应高于稳定后的承压水位2.0m以上。
护筒埋设位置准确，护筒内中心线与桩位中心线重合，平面误差控制在50mm以内，竖直线倾斜不大于1%。护筒埋置深度一般为2～4.0m。护筒周边填粘土并分层夯实，防止漏水，并保证护筒内的水位稳定，高出孔内水位1.5m以上。
（3）钻机就位
施钻前钻机要平整、稳固的就位于桩孔处，保证钻具与桩位对中，偏差控制在小于20mm以内的范围；支撑点支垫牢固，用水准仪或水平尺抄平，保证钻机平整度，做好控制标高标志。
（4）泥浆制备
施工前应制备出足够的泥浆。泥浆制备选用膨润土、碱、CMC拌制而成。施工过程中经常对孔内泥浆取样检测，对不符合要求的泥浆及时进行调配合格后进行置换，直到符合要求为止。泥浆按配合比投料，用搅拌机搅拌，输送到泥浆池内备用。泥浆的各项性能指标必须符合设计要求及施工规范规定（泥浆性能指标见下表）。废弃泥浆由运浆车排放至业主指定地点。
制 备 泥 浆 的 性 能 指 标
项 次
项 目
性 能 指 标
检 验 方 法
1
比 重
1.1～1.15
泥浆比重计
2
粘 度
10～25s
50000/70000漏斗法
3
含 砂 率
＜6%

4
胶 体 率
＞95%
量杯法
5
失 水 量
＜30mL/30min
失水量仪
6
泥皮厚度
1～3mm/30min
失水量仪
7
静 切 力
1min20～30mg/cm2
10min50～100mg/cm2
静切力计
8
稳 定 性
＜0.03g/cm2

9
PH 值
7～9
PH试纸
（5）钻孔
钻孔前详细记录钻杆的长度，并用红色油漆作出明显标志。在松软土层中钻进时，要根据泥浆补给情况控制钻进速度，为了保证钻孔的垂直度，钻机要设置不小于3倍钻头直径长度的导向装置，在钻具中可利用钻杆加设扶正器。
钻孔作业分班连续作业，并详细填写钻孔施工记录，经常对泥浆进行检测，注意地层变化；在地层变化处抽取渣样，判明地层情况并与地质剖面图比较，如实写入钻孔施工记录。
在钻头排渣、提钻头除土或因其它故停钻时，必须保持孔内具有规定水位的水量，泥浆相对密度和粘度必须符合规范要求。处理孔内事故或因故停钻时，必须将钻头提出孔外。
（6）检孔
用检孔器下放到孔底以检查孔径、孔深、孔斜，保证成孔符合设计及施工规范要求，经监理检测验收后方可进入下道工序。
（7）清孔
待成孔自检合格后，用捞砂筒进行第一次清孔，并经监理确认，方可安放钢筋笼、导管等，同时进行二次清孔。浇筑水下混凝土之前，需要测量孔底沉渣厚度和泥浆性能指标，如果沉渣厚度大于200mm，采取清孔施工措施:沿导管下放泥浆管，管底距离孔底10cm～20cm，以泵送方式把泥浆池新配泥浆压入孔底，在孔口设泥浆泵把孔内悬浮沉渣的泥浆置换出，直至孔底沉渣厚度和孔内泥浆相对密度均达到清孔标准。
（8）钢筋笼的制作与安放
本工程在新建办公楼北侧场地做为钢筋加工场地，现场集中制作灌注桩钢筋笼，25t汽车吊配合吊放。
所用钢筋和焊剂的品种、规格质量符合设计要求和规范规定；钢材检查出厂质量证明书，并按规范要求取样，复试合格后方可下料制作。钢筋笼的主筋采取闪光对接焊，钢筋笼的主筋接头必须错开。焊接前由持证焊工进行模拟焊，经试验合格后方可正式施焊。
Φ700mm的钢筋笼采取两段加工，上下两段钢筋笼的主筋采取单面绑条焊，焊接长度为10d（d为钢筋笼的主筋直径），焊接接头应错开35 d（d为钢筋笼的主筋直径）且不小于500mm，同一截面接头满足规范要求，Φ600mm的钢筋笼一段加工。钢筋笼骨架外侧设置控制保护层厚度的圆柱形砂浆垫块，其间距竖向为2m，横向圆周不少于4处，骨架顶端设置吊环。
a.螺旋筋的制作，先由调直机进行冷拉调直，再用胎具进行螺旋缠绕加工后备用，加劲箍设置在主筋外侧。
b.钢筋笼成型制作，在可控制主筋位置及主筋笼长与加劲箍位置的模具上完成，由持证焊工采用电孤焊进行操作，主体成型后，在主筋上按设计图纸的要求划出螺旋箍筋间距位置，进行螺旋箍筋的安装。螺旋箍筋缠绕必须紧密，采用绑扎和每米点焊与主筋连接成型。钢筋绑扎铁丝采用18～22号铁丝。成型后的钢筋笼进行质量检查合格后置于安全地带，钢筋笼下垫枕木，并及时进行覆盖。
c.钢筋笼制作施工工艺流程
质量检验成品存放
作业准备
主筋制作
螺旋筋
制作
钢筋笼
成型
吊放入孔

钢筋笼安装
钢筋笼经自检合格后，由质量员会同监理工程师进行验收，并当场进行隐蔽工程验收签证，未经验收的钢筋笼不得下放。采用吊机将钢筋笼移到孔边对准孔口，缓缓入孔并控制其标高。
钢筋笼标高控制，在护筒埋设完毕后，用水准仪测量其顶面边缘标高，作为钢筋笼的控制标高的依据，根据桩顶标高与护筒标高差，计算出钢筋笼吊环长度；为防止钢筋笼上浮采用定尺的T型钢管吊挂钢筋笼，并采用钻孔机压稳T型横管，防止钢筋笼上浮。
（9）导管下放
导管要求连接处密封可靠：不漏水、不漏气。使用前做水密承压和接头抗压试验。进行水密试验的水压不应小于孔内水深1.3倍的压力，也不应小于导管壁和焊缝承受灌注混凝土时最大内压力的1.3倍。漏斗下面可配长1.0m、0.5m、或0.3m的短节导管以调节导管总长，保证导管底口距离孔底300mm～500mm的空间。导管拆除或使用完毕后应及时清理、清洗干净，妥善保管。
（10）混凝土灌注
混凝土采用商品混凝土，由砼罐车运输至施工现场直接灌注。混凝土采用自拌混凝土，运输和灌注过程中无离析、泌水现象，灌注时具有足够的流动性，其坍落度控制在180～220mm。
混凝土灌注前用球胆作为隔水栓，首批混凝土灌注量保证满足导管埋深不小于1.0m及填充桩底部间隙。在灌注过程中，导管的埋置深度控制2～6m。灌注时混凝土要连续不断进行。
派专人测量导管的埋入深度，并作好记录。灌注混凝土过程中，要经常探测混凝土面上升高度，检查埋管深度。Φ600灌注桩在混凝土距钢筋笼下1m左右时，放慢灌注速度；混凝土上升到骨架底口4m以上时，再提升导管，使导管底口高于钢筋笼骨架底部2m以上，可以恢复灌注速度，保持正常的埋管深度，灌注接近桩顶时，要保持足够的导管高度，采用接入短导管等措施，水下混凝土灌注面高出桩顶设计高程0.5～1.0m，以便清除浮浆，确保混凝土桩身质量。拆除导管之前测量混凝土面高程，以保证灌注混凝土达到设计高程。
浇筑混凝土时，按设计及规范要求数量留置混凝土试件，测定28d强度。
3.1.2.2灌注桩桩底后压浆法施工
3.1.2.2.1桩底后压浆作用机理及注浆系统的组成
桩底后压浆的作用机理是利用预先固定于钢筋笼上通行的压浆导管（导管底部设置多孔管阀，导管向上延伸到桩顶或地面）在成桩2天后实施压力注浆，通过高压注浆塞实桩底的松软地，达到固结底泥和挤压土层的目的；同时浆液沿桩侧向上泛浆扩散，加强土层与桩体的侧摩阻力，促使桩端阻力与侧摩阻力提高，相应减少桩基的沉降，最终达到提高单桩载力的目的。
注浆系统由浆液搅拌器、滤网、压浆泵、压力表、注浆胶管和单向阀等组成。注浆系统的选型：注浆泵是实施后压浆的主要设备，注浆泵一般采用额定压力6-12MPa，额定流量30-100L/min的泥浆泵；注浆泵的压力表量程为额定泵压1.5-2.0倍；浆液搅拌器的容量应与额定压浆流量相匹配，搅拌器浆液出口应设置水泥浆滤网；注浆泵与注浆管之间采用能承受2倍以上最大注浆压力的加筋软管，其长度不超过50cm，输浆软管与注浆管之间设置卸压阀。
3.1.2.2.2后压浆施工工艺
a.后压浆操作工序：按设计水灰比拌制水泥浆液→水泥浆经过滤至储浆桶→注浆泵、浆管、活接头与桩身压浆管连接→打开排气阀并开泵放气→关闭排气阀、先试压清水，待注浆管道通畅后再压注水泥浆液。
b.注浆管埋设
注浆管随同钢筋笼一起沉入钻孔中，注浆管管阀底端进入桩端粉砂层的深度不小于200mm，注浆管固定于钢筋笼对称的内侧，注浆管采用2根Φ25mm管壁厚度2.5mm的焊接钢管，管阀与注浆管焊接连接。防止钢管在安装过程中发生扭曲，使其与钢筋笼加劲箍和螺旋箍筋焊接或绑扎固定，注浆管采用钢套管连接，连接应牢固和密封，上端用丝堵封口。管阀用胶皮密封，以防止桩身混凝土水泥浆液堵塞注浆管。在吊放钢筋笼过程中，严禁撞笼、扭笼、墩笼，钢筋笼应竖直缓慢下放，快到桩底时，钢筋笼不得扭动，以免管阀在进入土层时受到损坏。
c.水泥浆配制
为使水泥浆液在持续压力作用下既有足够的强度，又能很好地起到劈裂、压实作用。由于在冬季施工，根据本地区的气温条件，水泥浆液技术要求要求达到-10～-15℃满足施工。水泥浆液的配比采用：水泥:水:防冻剂=1：(0.45～0.6):0.04，水泥采用32.5普通硅酸盐水泥，防冻剂采用UNF-4复合防冻剂。配制水泥浆液时先在搅拌机内加足水量，然后边搅拌边加入水泥和防冻剂，搅拌时间不少于3min，浆液中不得混有水泥结石、水泥袋等杂物。
d.注浆速度及注浆量
注浆速度一般控制在30～50L/min。本工程设计仅对桩底进行后压水泥浆处理，注浆量根据持力层情况、桩径与公式Gcp=3.14（h•t•d+ξ•no•d3）（桩底注浆水泥用量）两者相结合进行控制。式中：Gcp—桩底注浆水泥用量(t)；d—桩直径（m）；h—桩底压浆时浆液沿桩侧上升高度（m），桩底单压浆时，h可取10-20m，桩侧为细粒土时取高值，为粗粒土时取低值；t—包裹于桩身表面的水泥结石厚度，可取0.01-0.03m，桩侧为细粒土及正循环成孔取高值；no—桩底、桩侧土的天然孔隙率，no=eo/（1+ eo），eow为天然孔隙比；ξ—水泥充填率，对于细粒土取0.2-0.3，对于粗粒土取0.5-0.7。一般每根桩水泥用量不小于1200kg。
注浆压力通过试压浆确定，也可以根据pg=pw+ζxΣγihi计算确定，式中pg—泵压；pw—桩侧、桩底注浆处静水压力；γi、hi—注浆点以上第I层土有效重度和厚度；ζx—注浆阻力经验系数。
正式压浆作业之前，应进行试压浆，对浆液水灰比、注浆压力、压浆量等工艺参数调整优化，并通知设计，最终确定工艺参数。压浆作业
