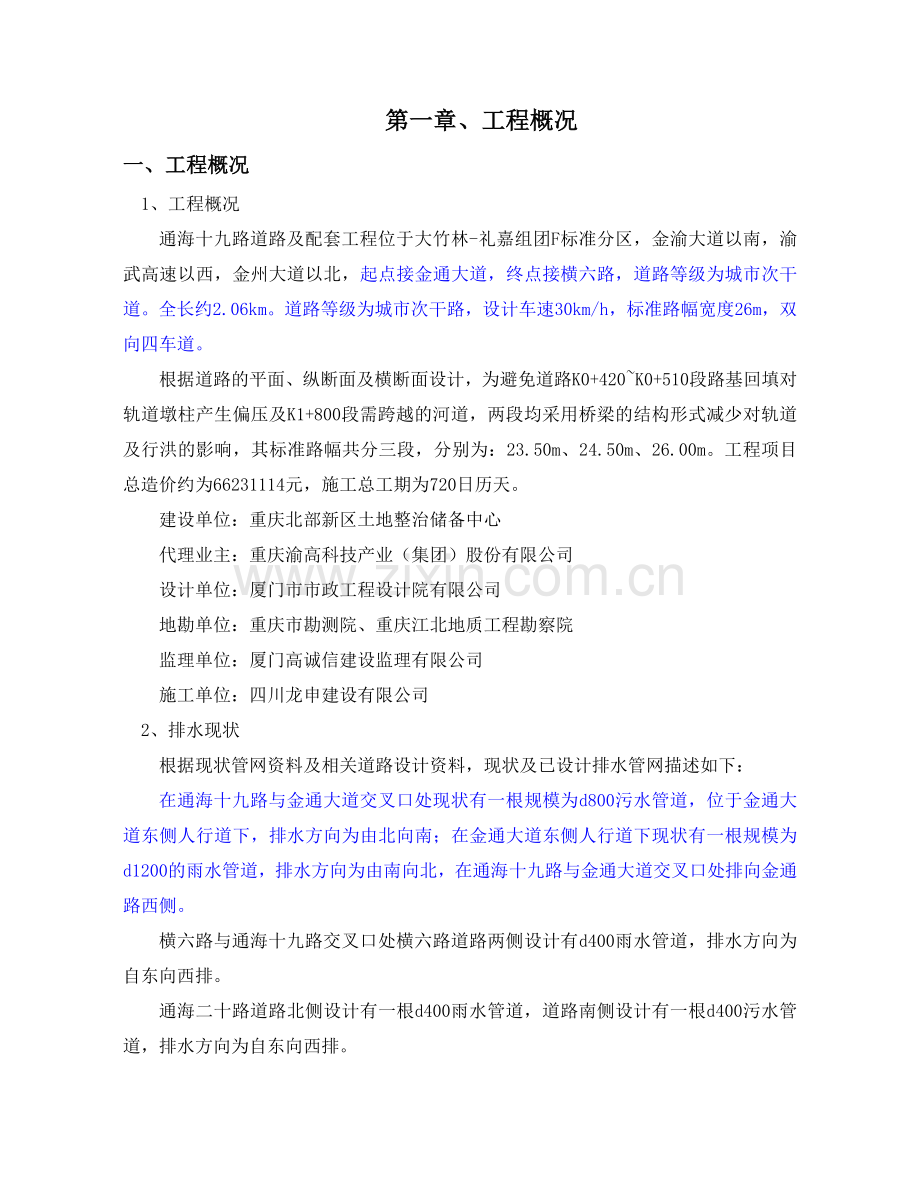

第一章、工程概况
一、工程概况
1、工程概况
通海十九路道路及配套工程位于大竹林-礼嘉组团F标准分区，金渝大道以南，渝武高速以西，金州大道以北，起点接金通大道，终点接横六路，道路等级为城市次干道。全长约2.06km。道路等级为城市次干路，设计车速30km/h，标准路幅宽度26m，双向四车道。
根据道路的平面、纵断面及横断面设计，为避免道路K0+420~K0+510段路基回填对轨道墩柱产生偏压及K1+800段需跨越的河道，两段均采用桥梁的结构形式减少对轨道及行洪的影响，其标准路幅共分三段，分别为：23.50m、24.50m、26.00m。工程项目总造价约为66231114元，施工总工期为720日历天。
建设单位：重庆北部新区土地整治储备中心
代理业主：重庆渝高科技产业（集团）股份有限公司
设计单位：厦门市市政工程设计院有限公司
地勘单位：重庆市勘测院、重庆江北地质工程勘察院
监理单位：厦门高诚信建设监理有限公司
施工单位：四川龙申建设有限公司
2、排水现状
根据现状管网资料及相关道路设计资料，现状及已设计排水管网描述如下：
在通海十九路与金通大道交叉口处现状有一根规模为d800污水管道，位于金通大道东侧人行道下，排水方向为由北向南；在金通大道东侧人行道下现状有一根规模为d1200的雨水管道，排水方向为由南向北，在通海十九路与金通大道交叉口处排向金通路西侧。
横六路与通海十九路交叉口处横六路道路两侧设计有d400雨水管道，排水方向为自东向西排。
通海二十路道路北侧设计有一根d400雨水管道，道路南侧设计有一根d400污水管道，排水方向为自东向西排。

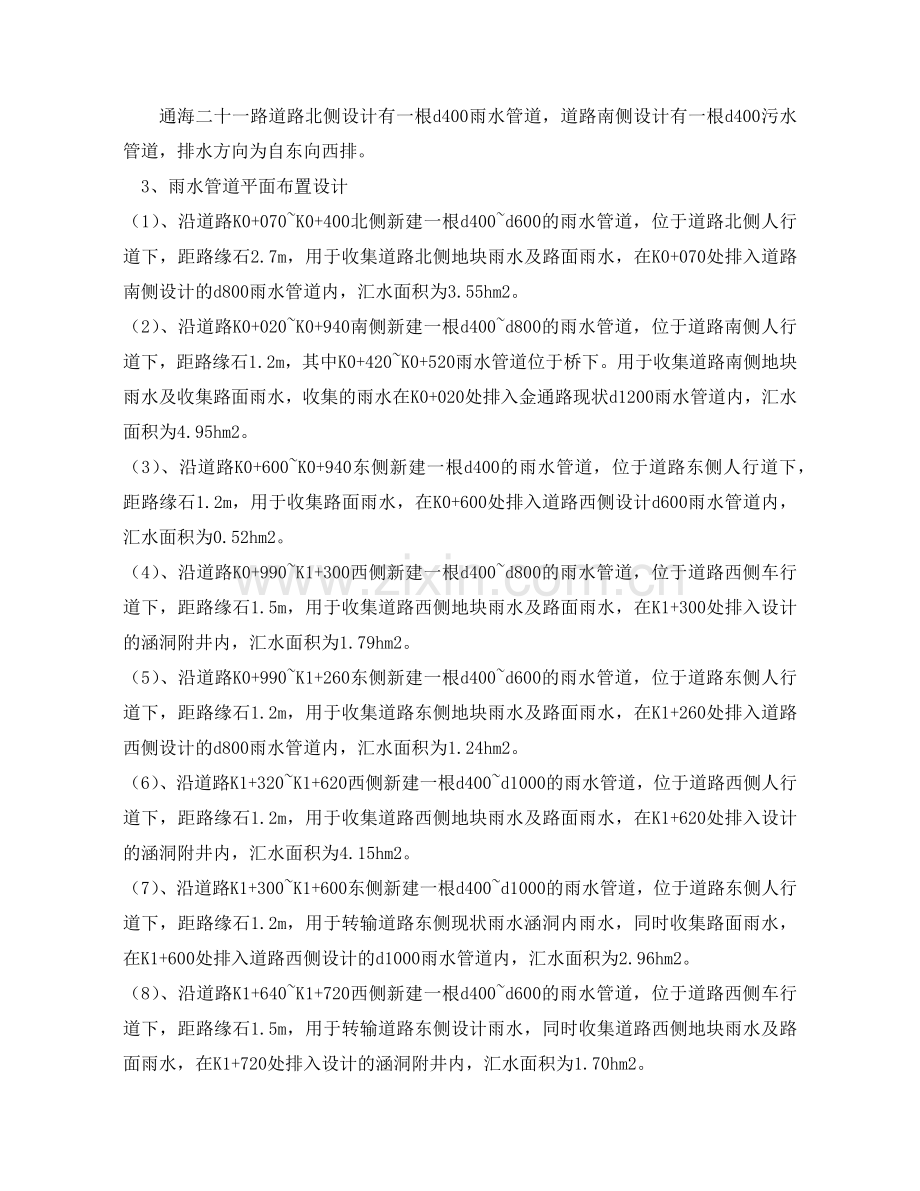

通海二十一路道路北侧设计有一根d400雨水管道，道路南侧设计有一根d400污水管道，排水方向为自东向西排。
3、雨水管道平面布置设计
（1）、沿道路K0+070~K0+400北侧新建一根d400~d600的雨水管道，位于道路北侧人行道下，距路缘石2.7m，用于收集道路北侧地块雨水及路面雨水，在K0+070处排入道路南侧设计的d800雨水管道内，汇水面积为3.55hm2。
（2）、沿道路K0+020~K0+940南侧新建一根d400~d800的雨水管道，位于道路南侧人行道下，距路缘石1.2m，其中K0+420~K0+520雨水管道位于桥下。用于收集道路南侧地块雨水及收集路面雨水，收集的雨水在K0+020处排入金通路现状d1200雨水管道内，汇水面积为4.95hm2。
（3）、沿道路K0+600~K0+940东侧新建一根d400的雨水管道，位于道路东侧人行道下，距路缘石1.2m，用于收集路面雨水，在K0+600处排入道路西侧设计d600雨水管道内，汇水面积为0.52hm2。
（4）、沿道路K0+990~K1+300西侧新建一根d400~d800的雨水管道，位于道路西侧车行道下，距路缘石1.5m，用于收集道路西侧地块雨水及路面雨水，在K1+300处排入设计的涵洞附井内，汇水面积为1.79hm2。
（5）、沿道路K0+990~K1+260东侧新建一根d400~d600的雨水管道，位于道路东侧人行道下，距路缘石1.2m，用于收集道路东侧地块雨水及路面雨水，在K1+260处排入道路西侧设计的d800雨水管道内，汇水面积为1.24hm2。
（6）、沿道路K1+320~K1+620西侧新建一根d400~d1000的雨水管道，位于道路西侧人行道下，距路缘石1.2m，用于收集道路西侧地块雨水及路面雨水，在K1+620处排入设计的涵洞附井内，汇水面积为4.15hm2。
（7）、沿道路K1+300~K1+600东侧新建一根d400~d1000的雨水管道，位于道路东侧人行道下，距路缘石1.2m，用于转输道路东侧现状雨水涵洞内雨水，同时收集路面雨水，在K1+600处排入道路西侧设计的d1000雨水管道内，汇水面积为2.96hm2。
（8）、沿道路K1+640~K1+720西侧新建一根d400~d600的雨水管道，位于道路西侧车行道下，距路缘石1.5m，用于转输道路东侧设计雨水，同时收集道路西侧地块雨水及路面雨水，在K1+720处排入设计的涵洞附井内，汇水面积为1.70hm2。
（9）、沿道路K1+640~K1+720东侧新建一根d400的雨水管道，位于道路西侧人行道下，距路缘石1.2m，用于收集道路路面雨水，在K1+700处排入道路西侧设计d600雨水管道内，汇水面积为0.65hm2。
（10）、沿道路K1+860~K2+020东侧新建一根d400~d600的雨水管道，位于道路东侧人行道下，距路缘石1.2m，用于转输道路东侧设计雨水，同时收集道路东侧地块雨水及路面雨水，在K1+860处通过急流槽排入九曲河内，汇水面积为1.35hm2。
（11）、沿道路K1+860~K2+020西侧新建一根d400的雨水管道，位于道路西侧车行道下，距路缘石1.5m，用于收集道路路面雨水，在K1+860处排入道路东侧设计d600雨水管道内，汇水面积为0.55hm2
本工程沿线适当预留支管，供周边地块雨水接入，涉及沿线地块雨水管均能确保接入设计雨水管道。
4、临时管道及排出口设计
由于通海十九路道路设计路面标高高于地块标高，局部地块形成积水低洼地，造成地块内雨水无法排放，因而需要新建临时雨水管道，本次雨水临时管道的设计主要有几处：
（1）、在桩号K0+050处新建一根d600的临时雨水管道，接上游排水沟内雨水，排入道路南侧侧现状冲沟内。
（2）、在桩号K0+720处新建一根d1200的临时雨水管道，接上游G75渝武高速现状雨水涵洞的雨水，排入道路东侧现状冲沟内；
（3）、在桩号K0+870处新建一根d800的临时雨水管道，接上游G75渝武高速现状雨水涵洞的雨水，排入道路东侧现状冲沟内；
（4）、在桩号K1+960处新建一根d1000的临时雨水管道，接上游现状水塘，排入道路东侧现状水塘内。
本工程范围内雨水排出口共设置两个：一个在K0+000~K0+940收集的雨水排入金通大道现状d1200雨水管道内；另一个在K0+940~设计终点收集的雨水排入九曲河内。
5、污水管道设计
（1）、污水管道平面布置
沿道路K0+020~K0+380北侧新建一根d400污水管道，位于人行道下，距路缘石1.2m，用于收集道路两侧地块的污水，在通海十九路与金通大道交叉口处排入现状d400污水管道内。
沿道路K1+000~K1+720西侧新建一根d400污水管道，位于人行道下，距路缘石2.5m，用于收集道路两侧地块的污水，在K1+720处排入九曲河截污干管内。
沿道路K1+860~K2+020西侧新建一根d400污水管道，位于人行道下，距路缘石2.5m，用于收集道路两侧地块的污水，在K1+860处排入九曲河截污干管内。
本工程沿线适当预留支管，供周边地块污水接入，涉及沿线地块污水管均能确保接入设计污水管道。
（2）、污水管道排出口
工程范围内污水排出口也设计两个，一个在K0+020~K0+380收集的污水最终排入通海十九路与金通大道交叉口处现状d400污水管道内；另一个在K1+000~ K2+020收集的污水最终排入九曲河截污干管内。
6、电力排管设计概况
（1）、电力管线采用排管形式，沿道路西侧布置一根规模为K12（3x4）电力排管，位于西侧人行道下，距路缘石4.0m。在道路每隔一定距离处预留过街支管，支管规模均为K9排管。
（2）、电力排管采用PVC-C电力护套管材，规格为φ167×8.0，采用弹性密封橡胶圈承插式连接，排管材质应符合《埋地式高压电力电缆用氯化聚氯乙烯（PVC-C）套管》（QB/T2479-2005）的规定，使用产品配套管枕固定。电缆排管在施工时沟底应平整。电力排管最小覆土不得小于0.7m，排管全线采用C20混凝土包封。
（3）、电力排管应设置纵向排水坡度，坡度不宜小于0.2%。
（4）、电力排管沟底垫层内通长埋设一根-50x5镀锌扁钢，并在工作井处与井内扁钢以焊接形式相连，焊接长度不低于扁钢宽度的两倍。
（5）、在电力排管上方的地面铺装层内安装电力管线标识，标识表面应与地面铺装层相平。电力管线标识颜色应醒目，做法详见设计图。
二、施工工期
市政工程管网施工工期根据施工总工期进度安排进行，管网施工共分为四个阶段进行：第一阶段为K0+000-k0+420段及1号桥；第二段为K0+500－K1+000段；第三段为K1+000-K1+740段；第四段为2号桥及K1+840-K2+065段。各段管网施工工期根据各段路基施工工期完成后立即安排。现目前计划于2017年5月08日对第一阶段K0+000-K0+420段管网工程进行施工。
三、质量要求
市政管网工程质量要求严格按设计施工图、现行相关标准、技术规范及施工承包合同实施，工程质量达到合格标准。
四、工程特点
1、自然地理条件
（1）、管网工程施工时段纵贯各个季节，重要分部分项工程面临雨季；
（2）、管网大部分位于回填土及页岩、砂岩挖方区上。
（3）、局部区域位于抛石挤淤淤泥上。
2、施工现场特征
（1）、现场地质多为砂岩和页岩且深度较深，人工开挖难度大，只能采用机械作业。
（2）、在土石方未完成时穿插施工，工作面不连续，相互施工干扰较大，工作场地受到限制。
（3）、管道预留、预埋需在道路硬化前完成，施工程序不连续，预留、预埋精度要求相当高。
（4）、施工场地不集中，材料转运大；水电搭接线路增长。
第二章、编制依据
一、编制依据
1、通海十九路道路及配套工程桥梁设计施工图、变更图、设计文件、相关的标准图、参考图。
2、通海十九路道路及配套工程地质勘察报告及与现场相关的资料信息。
　3、施工现场实际情况和周围环境，水文地质条件、地形地貌、气象条件及交通运输条件。
4、中华人民共和国交通部及有关部委颁发的现行公路工程施工技术规范、规程、验收标准及相关文件。
　5、法律、法规对质量、水土保持、环境保护、安全管理的规定。
6、我单位拟投入本工程的施工人员、机械设备、技术装备、财务能力及相关同类工程的施工经验和研究成果。
7、设计及施工承包合同中明示的规范、技术标准及其他有关规范、标准。
（1）、《埋地塑料排水管道工程技术规程》 CJJ143-2010
（2）、《埋地硬聚氯乙稀排水管道工程技术规程》 CECS122：2001
（3）、《土工试验方法标准》 GB/T50123-2008
（4）、《砌体工程施工及验收规范》 GB50203-2015
（5）、《砼强度检验评定标准》 GB50107—2010
（6）、《市政排水管渠工程质量检验评定标准》 CJJ3-2008
（7）、《砌体工程施工及验收规范》 GB50203—2015
（8）、《给水排水管道工程施工及验收规范》 GB50268—2008
（9）、《建筑工程施工质量验收统一标准》 GB50300-2013
（10）、《建设工程质量管理条例》 （国务院令279号）
（11）、《工程建设标准强制性条文》
（12）、《重庆市市政工程施工技术规程》
（13）、《建筑结构荷载规范》 GB50009-2012
（14）、《给水排水工程管道结构设计规范》 GB50332-2002
（15）、《工程测量规范》 GB50026-2007
（16）、《公路工程质量检验评定标准》 JTG F80/1-2004
（17）、《建筑地基基础设计规范》 GB50007－2002
（18）、《高处作业安全技术规范》 JGJ80-2016
（19）、《建筑施工安全检查标准》 JGJ59-2011
（20）、《建筑施工现场临时用电安全技术规范》 JGJ46-2005
（21）、《建筑机械使用安全技术规程》 JGJ33-2001
（22）、《安全防范工程技术规范》 GB50348-2004
（23）、《井盖及踏步》 06MS201-6
（24）、《排水检查井》 02S515
（25）、《雨水口》 05S518
二、编制原则
1、严格遵守国家和当地政府的有关法令、法规、标准及有关规定。
2、严格执行中华人民共和国国家标准和设计、施工规范、《安全操作规程》及承包合同中的有关规定，切实响应合同文件的要求。
3、根据工程实际情况，围绕重点项目周密部署，合理安排施工顺序。
4、采用平行流水及均衡施工方法，坚持对工程施工全过程严密监控，运用网络技术控制施工进度，抓住关键线路，确保工期目标实现。
5、合理配置生产要素，优化施工平面布置，减少工程消耗，降低生产成本。
6、严格遵守安全防护规程、《安全操作规程》，定期组织安全会议，进行安全防护教育，健全安全管理体系，落实安全责任制，坚持安全检查制度，使安全工作警钟长鸣。实现“五无、二控制、一消灭”的安全目标。
7、制定施工方案时，首先考虑环境保护措施，注重文明施工，把确保交通畅通、周边秩序良好、居民正常生活作为施工组织的前提，树立本项目及我单位的良好形象。
8、严格执行ISO9001系列质量标准，对施工过程进行有效控制，建立健全工程质量保证体系，完善质量管理制度，建立质量控制流程，抓住关键施工工序，把本项工程建成优质工程。
9、根据当地的水文地质、气象条件及施工工期要求，优化施工方案，充分发挥本单位施工工艺水平及管理水平，严格按设计及业主的要求组织施工，以合理配置人、财、机、物要素，确保工程的顺利实施。
三、编制范围
本工程范围内的市政管网工程。
第三章、工程管理目标
优质、高速、低成本的完成本工程，对树立业主和我单位的良好形象和创造更好的社会效益及经济效益，均具有极其重要的意义。因此我公司将选派管理经验丰富的、技术水平和综合素质高的项目经理、技术负责人和工程技术管理人员组成项目经理部进行精心组织、科学施工，确保本工程实现如下目标：
一、质量目标
严管理，高水平，工程质量创一流，强调过程精品控制，确保本工程竣工验收一次性验收合格。
质量目标分解为：
1、分项工程优良率≥90%；
2、分部工程优良率≥85%，其中管道敷设、检查井等确保优良；
3、工程竣工交验一次合格率100%。
二、工期目标
市政管网工程施工进度计划根据总进度计划安排。我项目部根据现场实际情况结合路基土石方完成情况来安排施工，排定的计划工期为180日历天。
三、安全文明施工目标
安全目标：强化施工现场科学管理，杜绝死亡、重伤和重大机械设备事故，无火灾事故。轻伤频率控制在4‰以内。
四、科技进步目标
科学技术是第一生产力，在施工中将积极应用新技术、新工艺、新材料、新设备，全面推行计算机辅助管理。
在施工过程中推广应用新材料、新设备和新的施工工艺。
五、服务目标
重合同，守信誉，积极配合业主、监理和设计单位，为业主提供一流的服务，确保用户满意，质量问题投诉率为零。
第四章、施工部署
一、项目组织机构及岗位职责
1、施工组织机构设置原则：
（1）、机构的设置必须确保管理目标的实现，要将目标责任全面落实到各个部门和岗位，分解到位，责任到人，保证整体目标的实现。
（2）、项目组织机构按照精干、高效、科学的原则组建，充分发挥项目经理部各职能部门的作用；施工组织机构构图附后。
（3）、根据工程各工序、工种，组织劳动力、配置人员、机具设备；统一指挥，统一调度，统一安排，实行项目责任制，将各项指标分解下达到班组，调动职工施工积极性，在施工中严格实行奖惩制度，加强全体施工人员责任感和压力感。
2、项目组织机构
我公司派施工管理经验丰富、技术水平和综合素质高的人员组成项目经理部，具体详见项目经理部人员一览表及项目经理部组织机构图。项目经理部将在公司的统一安排领导下，实行项目法人管理。单位各相关职能部门进行人、财、物的全方位配合和支持，保证本工程项目的全面履约。
同时，我们将选派专业素质高的专业劳务队伍组成施工作业班组，作为本工程全面履约的保证措施之一。
项目经理部代表单位行使对本工程的全权管理和运筹，实施现场计划、组织、指挥、协调、控制、监督六项基本职能。
项目经理部组成人员一览表
序号
职 务
姓 名
联 系 电 话
备注
1
项目经理
李翔
15281096830

2
技术负责人
宋家武
13752859565

3
技术员
郑明军
13220331172

4
生产经理
杨春华
13668009553

5
测量员
彭位
13983310825

6
施工员
刘志勇
13594325720

7
施工员
王浩
13594123630

8
安全员
黄坤富
13509405676

9
材料员
范乘铭
15223617029

10
预算员
古林玉
15823200356

11
资料员
范会蓉
18223683109

12
质检员
郑达清
13272868482

3、组织管理机构框图
技术负责人
项目经理
生产经理
质安部
工程部
物资部
合同部
财务部
综合部
管网班组

二、施工准备
1、组织准备
（1）、在接到进场指示后将以最快的速度管网班组人员组建施工操作人员进场作业。
（2）、施工动员:在开工前由项目部组织参战人员动员大会，介绍工程基本情况和工程建设意义；讲述工程施工特点，施工方法及注意事项；强化安全意识、质量意识、工期意识和环保意识，使施工人员了解工程的基本情况，清楚施工特点和注意事项，提高认识，振奋精神，以实际行动建好本工程。
（3）、 制定各项现场管理规章制度，落实每个项目管理人员的责任，确保项目整体目标的实现。
（4）、对所有进场施工人员进行全面的现场培训。
2、技术准备
（1）、组织全体管理人员学习投标文件，掌握技术规范，熟悉管网工程设计施工图，并做好施工安全技术交底工作。
（2）、编制施工方案。
（3）、制定质量计划，明确质量目标和质量标准，健全质量保证体系。
（4）、坚持持证上岗，特殊工种人员必须持有上岗证。
（5）、试验工作必须贯穿施工管理全过程，确保施工质量。
（6）、组建测量小组并配置人员，及时做好测量复核工作和施工放线工作。
（7）、逐级进行技术交底，使所有施工人员作到心中有数。
（8）、编写各段施工计划。
3、资源准备
物资进场的原则：根据工程施工实际进度需要，分期分批组织进入现场，以满足工程施工进度需要，并根据情况变化随时调整；由于该工程管材、砌块、碎石等材料用量大，为避免集中采购价格上浮和保证现场用量；预制构件安装前一个半月即须进行生产。材料进场后应进行试验、检验，经检验合格后方可使用。
4、资金准备
制订资金使用计划，预备各项预付款和周转金，制订各项经济指标分析计划。
5、施工现场准备
（1）、市政管网工程开工前，应对现场周边建（构）筑物进行调查，如确需保护，在施工中必须采取必要措施予以保护。
（2）、地下障碍物清除，土石方路基开挖前应对施工现场地上地下障碍物进行全面调查，并制订计划和处理方案。
（3）、测量放线及测量桩点的保护，由于工程量大，线路长，精度要求高，按规范精度复核测量成果并建立控制网，井位桩控制点和水准点控制点都要引出外界加以保护。
（4）、根据施工特点来确定现场施工道路和进入现场通道，防止发生堵车现象。
（5）、修建施工便道，布设排水沟及临时水、电线路敷设。
（6）、认真检修各类施工机械，组织施工力量及设备，分批进入施工现场。
（7）、临时设施，所搭设的临设主要用于解决施工人员办公食宿，同时搭设修理棚、库房、料场、搅拌场。
（8）、认真组织好工程所用油料、三材、地材及其他原材料、机械配件的采购供应工作。
（9）、组织有关技术人员做好对施工班组的技术交底和安全交底工作。
（10）、创建良好的外部施工环境，一项工程得以顺利实施，不仅取决于承包人本身的内部实力与管理水平，同时周围的社会环境，公共关系也起着重要作用，应与其他施工单位和睦友好相处，在创建优良工程的同时，树立良好的企业形象。
6、劳动力准备
选用与本单位合作多年，施工操作经验丰富的施工队伍，按照劳动力需用计划调配组织各工种人员进场。
工人进入现场，首先进行“入场三级安全教育”，进行分工种的操作培训。上岗前由施工人员进行针对性的安全技术交底。特殊工种经培训考核后持证上岗。
三、施工平面布置
1、场地布置
本着“满足施工、节约投资”的原则，进行临时工程的规划及设置，做到临时建筑搭建有序、材料机具设备堆放整齐、生活污水处理后排放、生活垃圾袋装化、消防设施齐备。施工驻地设一级配电箱一座，按照文明标准工地建设,达到与周围环境相协调，并保持安全整洁。
2、施工便道
运输道路主要利用新建既有便道，进场后为便于施工车辆通行，场内施工主便道沿线路右侧布设,在与既有公路接口处按规定设置明显标志，并派专人指挥交通，确保交通安全及畅通。
3、施工供电
施工用电计划从业主指定的箱变处直接接入施工现场一级配电箱内，并备一台50kw发电机，以供应施工需要。
4、施工用水
第一、二段施工用水为自钻水井，第三、四段施工用水为自来水，作为施工生产用水。
5、临时通讯
施工通讯利用当地通讯系统，主要人员配备移动电话以便联系。
6、混凝土供应
混凝土采用商品混凝土供应至施工现场。
四、主要生产资源配置
1、机械设备准备
提前做好机械设备配备，机械设备配备满足工程进度需要，具体配备见下表：
主要机械设备计划
序号
设备名称
规格型号
单位
数量
备注
1
砂浆搅拌机
380V磨儿机
台
2

2
挖掘机
现代265
台
1

3
破碎机
CAT320B
台
1

4
红岩车
12方
辆
2

5
装载机
30型
台
1

6
打夯机
HW－20
台
1

7
水泵
Φ50
台
3

8
砂轮切割机

台
2

9
插入式振动器
HZ-50
台
2

10
发电机
50KW
台
1

11
钢筋弯曲机
GW40
台
1

12
空压机

台
1

2、测量、检验准备
主要测量、检验设备计划
序号
设备名称
规格型号
单位
数量
备注
1
全站仪
ZTS-601N
套
1

2
水准仪
DSZ3
套
2

3
钢卷尺
50m
把
1

4
钢尺
5m
把
3

5
垂直度检测仪

套
1

6
平整度检测仪

套
1

7
台称

台
1

8
电脑
台式
台
2

9
检测设备

套
1

10

3、劳动力人员准备
根据施工进度计划的安排，需要在市政管网工程施工时安排各工种工人进场，以保证工程进度为目标。
序号
工种
单位
数量
备注
1
石匠工
人
5

2
混凝土工
人
4

3
模板工
人
3

4
钢筋工
人
2

5
泥水工
人
3

6
管道安装工
人
5

7
杂工
人
10

8
电工
人
1

4、主要工程量
主要工程量计划
序号
名称
规格型号
单位
数量
材料
备注
1
管网沟槽土石方开挖量

m3
54720

2
管网沟槽土石方回填量

m3
30050

3
增强聚丙烯双壁加筋波纹管
300－1200
m
6220
FRPP

4
雨水检查、跌水及转换井

座
148
混凝土

5
污水检查、跌水井

座
61

6
雨水口

座
126
砌块

7
9孔、12孔电力排管
Φ167×8
米
2705
PVC-C

8
电力工作井

座
48
砖砌

9
扁钢
－50×5
米
3120
热镀锌

10
水泥稳定碎石回填

m3
7170

11
C30钢筋混凝土

m3
2360

12
瓜米石、砂夹石回填量

m3
10515

13
接地角钢
L50*5
m3
118
热镀锌

14
排水管
DN75
m3
460
UPVC

第五章、主要施工工艺技术
一、施工工艺流程
1、道路区域施工工艺流程：测量放线 实测道路纵.横断面地貌标高 雨、污管沟放线 沟槽开挖 管道垫层 管道安装 管道养护 检查井砌体 检查井溜槽、抹灰 沟槽回填 路床下过街预埋 配合复查 道路土石方平基 路床整形碾压和验收 基层摊铺、养护 安砌进水口和临时井盖 人工完善雨水口 安砌路缘石和井盖 人工清场 分部分项工程验收。
（1）、路床及沟槽开挖后的土石方和施工垃圾除回填用土外，其余应及时外运倾倒，外运土石方和垃圾运至业主指定的弃土场。
（2）、在沥青路面形成之前，为了防止施工期间施工车辆压坏雨污水井盖，先采用C25细石砼预制钢筋砼井盖或钢板进行临时井盖（预制）安装（临时井盖为800×800×100，内配φ8@100单层双向钢筋），四周浇筑C20细石砼（100宽，100厚）对临时井盖进行保护及固定，待路面施工完成，人工剔打砼后，再安装正式井盖。
（3）、C30钢筋混凝土浇筑雨水口底板,墙身采用M10水泥砂浆砌200厚C30混凝土砌块，砌块完成后采用钢筋砼板或钢板（预制750×300×100，内配φ8@100单层双向钢筋）对雨水口进行封盖，以防施工车辆压坏和泥土堵塞雨水口，在沥青混凝土面层摊铺完成后,拆除盖板，再安装水蓖和完善进水口。
2、管网施工工艺流程：测量放线 地貌标高操测移交 回填土石方平整 雨、污管沟放线 沟槽开挖 管道垫层施工 管道安装 检查井砌体 检查井溜槽、抹灰 沟槽回填。
二、沟槽土石方施工
1、施工工艺流程
测量放线→设置控制桩→机械土石方施工→人工检平→交验。
2、施工方法
（1）、施工测量
1）、测量作业前应对测量仪器进行校验，测量时对所有数值和原始记录作详细校对，核对无误后报监理工程师签认后实施。
2）、放线应每隔10米设中心桩，在检查井、跌水井、变换管径处、分支处均应设中心桩，必要时要设置护桩或控制桩。
3）、开槽铺设管道的沿线临时水准点每200米不宜少于1个。
4）、施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后方可使用。
施工测量允许偏差
项 目
允许偏差
水准测量高程闭合差
平 地
20
山 地
6
直接丈量测距两次较差
1/5000
（2）、土石方施工原则
1）、土石方开挖根据现场和劳动力组织情况分段进行开挖，分段长度一般在50m左右。
2）、管道沟槽采用机械配合人工开挖。当挖方区地基为岩石时，采用炮机凿打；当填方区填土较厚时，拟采用机械开挖辅以人工清底；为防止超挖或扰动沟槽底面，槽底应预留0.2~0.3米采用人工开挖至设计基底高程，并同时将槽底检平夯实。在填方路段管道基槽应超挖0.5米；夯实后，再回填0.5米厚砂卵石或级配碎石至设计槽底标高，最后施工管道基础。
3）、雨水管道地基处理应满足排水管道对压实度和承载力的要求，且应同时满足道路工程的要求，尽量减小不均匀沉降。填方路段应按道路密实度要求回填至管顶以上1.5m后，再开挖管槽施工管道；当开挖沟槽基础为岩石时，槽底应超挖200mm，采用砂砾石回填至设计高程后，再施工管道基础。
4）、管道开挖槽底宽度按管道基础宽度加两侧工作面宽度计算，管道开挖槽顶宽度按槽底宽度加放坡宽度计算，开挖管道时的放坡坡度按管道沟槽开挖断面图中的基坑和管沟边坡的最大坡度值实施。
5）、基槽开挖过程中，基槽内如有渗水及地下水时，采用每隔10m在基槽边挖400*400*500的集水井，用潜水泵抽出的办法排除。
6）、沟槽开挖时，弃土若堆在槽边或沟槽每侧临时堆土或施加其它荷载时，其距槽边的距离不应小于1m，同时应保证槽壁稳定且不影响施工。
7）、人工开挖土石方时，若开挖土层较厚，除按沟槽开挖的放坡方式外，为保证施工安全必要时要用50*200的木板支护挡土，木板固定采用40钢管立杆间距0.6M，横杆间距0.6M；若为石方开挖，在保证预留施工工作面宽度的前提下可不放坡，以尽量减少土石方开挖量。
沟槽开挖的允许偏差见下表：
序号
项目
允许偏差
检查频率
检验方法
范围
点数
1
槽底高程
0，-30
两井之间
3
用水准仪测量
2
槽底中线每侧宽度
不小于规定
两井之间
6
挂中线用尺量每侧3点
3
槽边边坡
不陡于规定
两井之间
6
用坡度尺检测每侧3点
三、管网施工
1、雨、污排水管道施工工艺流程
施工测量放线→沟槽土石方开挖→基底检验→垫层施工→管道安装→检查井施工→管道检查→土方回填。
2、施工测量：
（1）、测定管道中线、附属构筑物位置，核对永久水准点，建立临时水准点，施放沟槽边线、堆土堆料界线及临时用地范围。
（2）、井中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志，对所有测量标志，在施工中（中心桩为开槽前）均应妥为保护，不得拆毁或碰撞。严禁攀登坡度板或高程桩，并不得在坡度或高程桩上悬挂衣物。
（3）、根据图纸假设坐标系，测定管道中线，应在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。桩顶钉中心钉。并应在起点及平面折点的沟槽外面适当位置设置方向桩。
（4）、建立临时水准点，水准测量的闭合差在允许误差范围内，临时水准点应设在稳固及不易被碰撞的地点。其间距以不小于100m为宜。且每次使用前应当校核。
（5）、挖沟槽见底前，管道铺设或砌筑及混凝土浇筑前，应及时校测管道中心线及高程桩的高程。
3、沟槽开挖：
（1）、沟槽底净宽度，根据管径大小来选择每侧工作面的宽度，管径D≤500mm时每侧工作面宽度为300mm；500<管径D≤1000mm时每侧工作面宽度为400mm；1000<管径D≤1400mm时每侧工作面宽度为500mm。
（2）、开挖沟槽，应严格控制基底高程，不得扰动基底原状土层。基底设计标高以上0.2～0.3m的原状土，应在铺管前人工清理至设计基底标高。如遇到局部超挖或发生扰动，不得回填泥土，可换填最大粒径10～15mm的天然级配砂石料或最大粒径40mm的碎石加砂（6：4），并整平夯实，其压实度≥95%。槽底如有坚硬物体必须清除，用砂砾石回填处理。
（3）、雨季施工时，应尽可能缩短开槽长度，且成槽快、回填快，并采取防泡槽措施。一旦发生泡槽，应将受泡的软化土层清除，换填砂石或中粗砂。
（4）、人工开槽时，宜将槽上部的混杂土与槽下部可用于沟槽回填的良质土分开堆放，且堆土不得影响沟槽的稳定性。
（5）沟槽开挖时,从最下游开始开挖,逐步向上游推进。
（6）、沟槽开挖的注意事项
1）、严禁超挖,回填区上的沟槽严禁超宽。
2）、沟槽严禁受水浸泡;
3）、防止塌方;
4）、沟槽开挖到位后,应及时碾压夯实封水；
5）、雨水口支管的沟槽应左右分开进行,一边填好恢复交通后, 再开挖另一边。
3、管道基础
（1）、管道及构筑物地基承载力不小于0.2Mpa。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于95%。对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。具体采用材料及换填深度由不同的地质情况确定。
（2）、管径D≤1000mm的管道基础采用瓜米石屑垫层基础，对一般的土质地段，基底铺一层厚度大于或等于150mm的瓜米石屑基础；管径D≥1200mm的排水管道（当沟槽基础为岩石时，取消钢筋混凝土底板），新建填土区、软弱地基段及抛真区的排水管道基础采用200mm厚的钢筋混凝土底板及200mm厚的瓜米石屑垫层基础，且填方段应超挖0.5米，沟槽基础为岩石的应超挖0.2米，超挖部分采用粒径<40mm的碎石加砂（比例为6：4），压实度≥95%。
（3）、管道基础支承角2a+30o应依基础地质条件、地下水位、管径及埋深等条件由设计计算确定，管道埋深在0.7－3.50米时采用120o，管道埋深在3.5－6.0米时采用180o.
（4）、管道基础在接口部位的凹槽，宜在铺设管道时随铺随挖。凹槽长度按管径大小采用，D300管道为0.4m，D400及D500管道为0.6m，凹槽深度h为0.1m，凹槽宽度B为管径的1.1倍。在接口完成后，凹槽随即用砂石回填密实。
（5）、碎石加砂混合料采用溜槽由人工下料至事先安装好的木模内，碎石加砂混合料的摊铺方式采用由一端向另一端的方式进行摊铺。碎石加砂混合料密实性采用人工夯实的方式进行夯实，压实度≥95%。
4、管道敷设
（1）、管径小于等于d1000的雨、污水管道均采用增强聚丙烯双壁加筋波纹管，材质采用FRPP，环刚度应不小于8KN/m2。管径大于等于1200采用复合聚丙烯（FRPP）钢带增强加筋管，材质采用FRPP，环刚度应不小于12.5KN/m2.塑料管质量应符合《埋地塑料排水管道工程技术规程》（CJJ143-2010）的相关规定。
（2）、管道敷设在原状土地基或经开糟后处理回填密实的地层上。当管道在车行道下时，管顶覆土不得小于0.7m。
（3）、管道应直线敷设，遇到特殊情况需
