小区室外工程施工组织设计(66页).doc

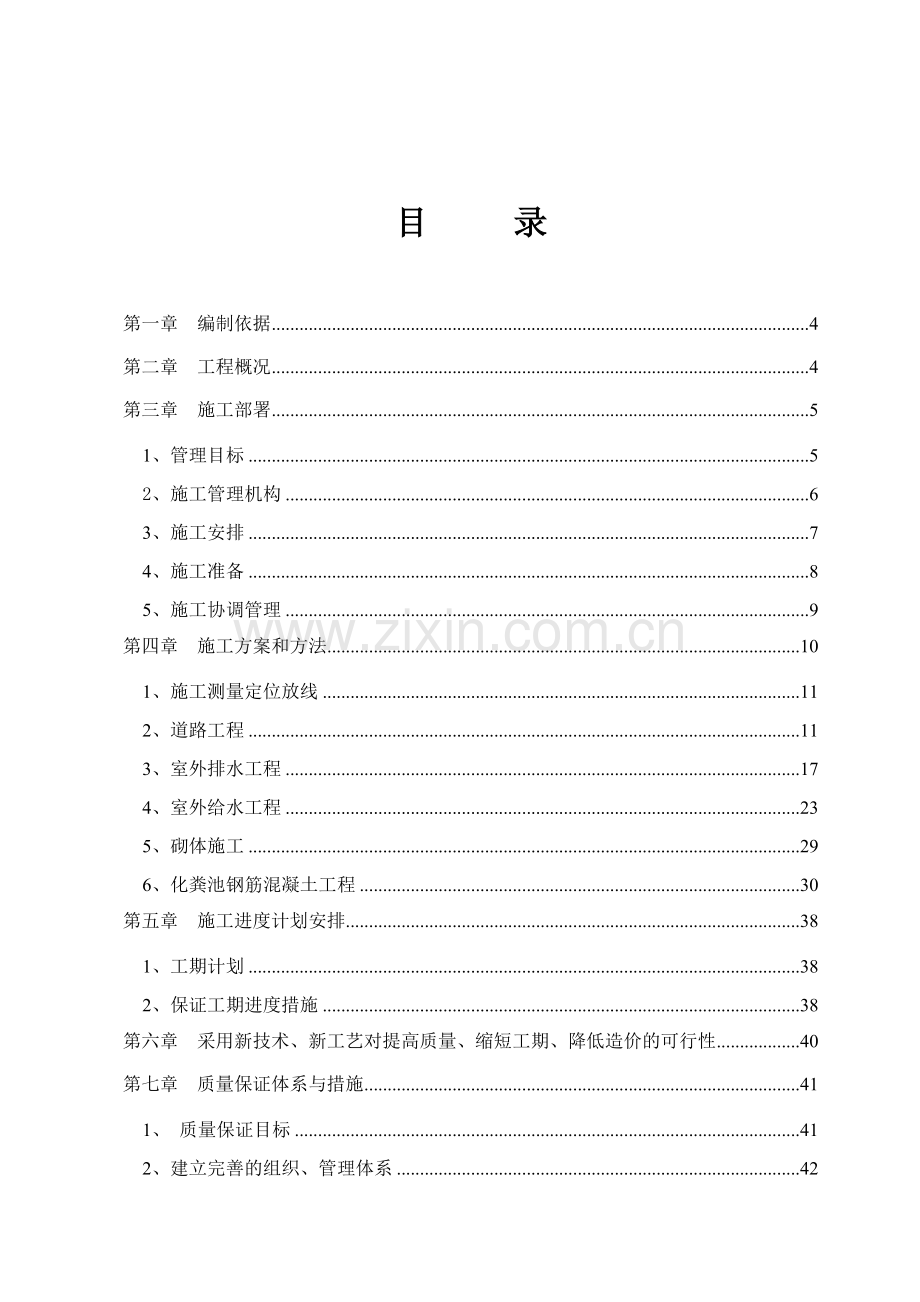

宝鸡市蟠龙新区保障性住房高层小区室外工程 八 标段投标文件（技术标）投标人： （单位盖章）法定代表人或其委托代理人： （签字） 年 月 日目 录第一章 编制依据4第二章 工程概况4第三章 施工部署51、管理目标52、施工管理机构63、施工安排74、施工准备85、施工协调管理9第四章 施工方案和方法101、施工测量定位放线112、道路工程113、室外排水工程174、室外给水工程235、砌体施工296、化粪池钢筋混凝土工程30第五章 施工进度计划安排381、工期计划382、保证工期进度措施38第六章 采用新技术、新工艺对提高质量、缩短工期、降低造价的可行性40第七章 质量保证体系与措施411、 质量保证目标412、建立完善的组织、管理体系423、制订完善的质量技术措施，实现质量目标464、合同管理措施465、经济措施476、质量通病防治措施47第八章 现场平面布置和安全文明施工措施的合理性科学性481、施工总平面布置482、安全施工措施493、文明施工的技术组织措施55第九章 主要机具、设备和劳动力的配置581、施工主要机械设备582、劳动力计划表59第十章 项目经理、项目副经理和主要技术管理人员的配备611、施工组织机构612、人员配备623、主要管理人员资格证书62第十一章 关键、难点、重点部位技术措施及解决方案62第十二章 雨季施工措施63第一章 编制依据1、根据设计单位的相关给排水工程、土建工程等施工图纸。2、国家和行业颁布的现行有关施工规范及质量检验评定标准。3、现行建筑施工安全检验评分标准及宝鸡市有关安全生产、文明施工、环境保护等方面的具体规定和标准。4、施工现场踏勘，调查咨询资料。5、公司质量体系管理的相关文件。 6、施工招标文件。第二章 工程概况本工程为宝鸡市蟠龙新区保障性住房高层小区室外工程。现场三通一平已经完成，具备开工条件。该工程包括：给水管道、中水管道、雨水管道、污水管道的土方开挖、回填、管道安装及各个部位接口安装；小区内部主要道路施工；化粪池的施工及接口安装。（1）道路工程：包括室外道路素土层、灰土层、水泥稳定沙砾层及道缘石，道路的具体做法为：底基层原土夯实20cm厚1:6灰土层20mm厚水泥稳定沙砾，道缘石为预制C30，尺寸为80cm*15cm*63cm。工程量共2934.65平方米（依据工程量清单）。（2）给水管为DN32DN200PE给水管道，热熔连接，埋地约1.0米。砖砌筑各类检查井、圆形砖砌给水阀门井D=1400mm。管道开挖及回填施工参照甲方审批的方法执行。（3）生活污水系统为DN200DN400PE聚乙烯复合管，热熔连接。化粪池为一个30T，选用图集03s702中G9-30QF，污水井D=1400mm圆形砖砌阀门井。管道开挖及回填施工参照甲方审批的方法执行。（4）雨水系统为DN300 DN400PE聚乙烯复合管，热熔连接。圆形砖砌雨水井14座，平篦式单篦雨水口（参陕08ss523）13座。管道开挖及回填施工参照甲方审批的方法执行。第三章 施工部署1、管理目标1.1、工期目标本工程我公司承诺工期为80日历天，并针对工期合理、科学、客观地编制施工进度计划，并在实际施工中与实际进度比较，如出现偏差，立即采取有效措施加以调整，确保工期目标的实现。同时，施工过程中搞好与有关单位、有关部门的关系协调，确保工期目标顺利实现。1.2、工程质量目标工程质量及验收标准按国家施工及验收规范、质量检验评定标准、以及施工图规定的质量要求和技术标准。工程必须达到合格标准。1.3、安全及文明施工目标（1）、安全目标规划：贯彻落实“安全第一、预防为主”的方针，实现无亡人、无人身上等级工伤事故，无施工机械设备重大及以上责任事故，无交通肇事责任事故。（2）、文明施工等目标规划：按国家及地方政府部门有关文明施工与环境保护、文物保护等法令、法规组织施工，推行标准化现场管理，做到现场布置合理，施工过程文明有序，对周围环境无污染，创建文明施工工地。2、施工管理机构为全面贯彻施工管理目标，强化现场施工管理，优质、高速、安全、文明地建设该工程，本工程将专门成立室外工程施工管理机构，由项目部对工程施工全过程的总调度、总指挥。施工管理机构表3、施工安排3.1、根据本工程施工之特点和工期要求，合理组织施工。拟将室外工程划分为：管网工程、检查井施工、化粪池施工、道路工程等进行交叉流水组织施工。3.2、施工顺序道路施工部位考虑从整个区域的内部逐步向大门退缩收尾，而排水管道采用从排洪口往场内施工的办法。总的施工规划遵循先地下后地上的传统施工原则。如场地满足堆管沟土的要求，应合理组织存放临时堆土场地，及时组织管道的开挖和回填，避免雨天发生已经开挖的管道被掩埋或堵塞，形成二次施工。4、施工准备4.1、技术准备1）内业技术准备(1)认真阅读，自审施工图纸和学习相关施工规范。开工前会同业主、设计和监理单位进行图纸会审，理解设计意图及施工质量标准。(2)认真编制实施性施工组织设计、工程预算、供料计划，作为工程施工的指导性文件；(3)做好技术交底，包括图纸、施工方案、设计变更、质量标准交底；(4)备齐必要的技术规范和技术资料；2）外业技术准备(1)现场详细调查；(2)根据业主提供整个场区的定位轴线及标高，并设定现场控制基准点；（道路和管道施工尤其注重放线测量的准确性）。(3)各种工程施工材料的调查和确定，并出具材料合格报告；(4)各种测试仪器设备检校并办理计量合格证书；(5)及时了解施工期间的天气变化情况，合理安排施工作业的区域和分项内容。4.2、现场准备工程施工前，做好现场准备工作，随时配合其他工程进度分区分段插入施工，加强管理，有序施工，为工程顺利施工工打下良好的基础。5、施工协调管理5.1、与业主、设计方的工作协调（1）施工前，即与业主、设计方联系，进一步了解设计意图及工程要求。（2）参加施工图会审，协助业主向设计方提出建议，完善设计内容。（3）在施工中，及时会同业主、设计方按照总进度与整体效果要求，进行部位验收、中途质量验收、竣工验收等。（4）会同设计方、业主一起参加材料的选材和定货，参加新材料的定样采购。5.2、与现场工程监理工作的协调（1）在施工全过程中，严格按照经业主及监理工程师批准的“施工组织设计”进行工程的质量管理。接受监理工程师的验收和检查，并按照监理工程师的要求，予以整改。（2）贯彻已建立的质量控制、检查、管理制度，并据此对各施工质量予以检控，确保产品达到优良。（3）所有进入现场使用的成品、半成品、设备、材料，均主动向监理工程师提交产品合格证或质保书，应按规定使用前需进行物理试验检测的材料，主动递交检测结果报告，使所使用的材料、设备保证为合格品，不给工程造成浪费。（4）严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。对可能出现的工作意见不一的情况，遵循“先执行监理工程师的指导后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。5.3、现场施工各专业队伍的协调（1）根据工程的施工需要，结合现场实际情况协调各专业施工班组的施工，及时做好协调及调配工作。（2）及时检查各专业施工班组是否按照经审批的专业施工组织设计进行施工、是否符合规范及设计要求，以保证工程的施工进度和施工质量。（3）强调现场施工人员做好施工产品的保护，互相配合做好成品、半成品的保护工作。第四章 施工方案和方法因施工工期较短，任务重，受外部影响较大，依据计划工期，结合本标工程特点、各单位工程主体特征以及后序的阶段性工期要求，我们本着见缝插针、不影响其他工程施工的原则，计划2017年3月20日开始施工准备工作。室外雨水、污水、给水等重点单位工程的统筹安排，分段分区施工。与相关专业同步协调配合，互创条件，组织各单位工程及分部分项工程紧密平行流水、交叉施工作业；制定完善的保工期、保质量、保安全与文明施工措施及责任制，营造和谐的建设与施工环境，建立与保持良好的连续均衡施工秩序，以加快总体施工进度，确保按期完成全部工程。1、施工测量定位放线1.1、施工控制网的设立根据施工总平面图上室外道路和管道各标注点、座标位置、基线、基点的数据及业主给定的永久性座标和高程，用经纬仪、水平仪或全站仪、钢尺采用外控法进行控制网点测设。1.2、建筑物结构、饰面施工放线（1）按施工图纸结合现场实际，在适当的位置设置水平、垂直基准点。（2）结合座标位置运用线锤、钢尺、纱线等工具放出本工程管网、道路等的水平和垂直控制线，并做好标志。（3）如发觉现场与图纸所标识的坐标点有冲突或与建筑物间距等有矛盾时，及时通知业主和监理单位，适当调整以满足施工要求，并确保工程施工进度。2、道路工程2.1路基施工（1）、路基工程是本道路的主要分项工程，其质量好坏将直接影响到道路的施工质量，本工程的设计路基为素土层夯实度达到95%以上。我们根据现场的实际情况，对需要开挖的路基采用挖土机进行开挖，到离开土层标高上面20cm的标高时，留20cm土层采用人工开挖，避免机械超挖对原土层发生影响。对需要土方回填的区段，严格按照不大于30cm一层的回填厚度分层夯实。基础施工完成后进行环刀检测，确保密实度满足设计的95%以上要求。20cm厚的1:6石灰土层考虑在路基施工程序中。路基施工首先必须进行排水工程，以及建立必要的临时排水设施，保证地基和路基不受水害。施工过程中不得破坏填筑范围以外的地表植被或堵塞水路；基层外测路肩等容易积水的地方，适当增加透水材料，并设置临时排水设施；同时避免排染周围环境，做好防暴雨冲刷的措施。计划总投入2台装载机、3台挖土机和2台18T压路机、4台土石方运输车进行基础施工。路基填筑及碾压示意图 填方路基施工工艺框图施工准备土方清运路基检平路基碾压检测密实度修整路基表面工序验收土工试验压实采用18T压路机分段分区进行分层骑缝碾压。分段长度约为50100米，按试验后经监理确定的参数执行。碾压路线对于直线段先两侧后中间，行走方向平行于渠轴线。在机械碾压不到的部位则采用蛙式夯实机进行夯实。分段碾压的相邻交接带碾迹应彼此搭接，搭接长度不小于0.5m，垂直碾压方向搭接宽度应不小于3m，避免搭接点的遗漏。曲面碾压采用内侧向外侧，纵向进退的方法进行碾压。施工工艺（填筑顺序、铺料方式、碾压方法、防止粗料集中等）均按有关施工规程、规范执行，而施工参数（含水量、铺料厚度、碾压遍数和行走速度等）按现场碾压试验后确定的参数执行。(2)填筑施工注意事项填筑之前，基础开挖发现各种杂物、杂草、表层浮土的清理及地基缺陷处理，必须经有关人员验收合格。在整个填筑过程中，严格按招标文件、有关技术规范要求进行施工。填筑、碾压参数严格按碾压试验后经工程师批准的参数执行。填筑的填料严格按试验后经工程师批准的土料，在施工过程中亦注意做抽检工作。不合格的土料坚决不使用，土料中的杂质应予清除。在料场开挖时应分层开采，挖除表面腐植土和不合格的土类，并按土质的类别保留边坡。对垂直路轴线方向的接缝采用斜面相接，坡度采用1：5。纵向接缝采用平台和斜坡相间形式，铺料前应将旧路坡挖成台阶状,结合面的新老土料应拉毛。上、下层的分段接缝位置应错开。尽量做到作业面均衡上升，减少施工接缝。铺料至路边时，应在设计边线外侧超填一定余量，人工铺料宜为10CM，机械铺料宜为30CM。填筑中，若发现 “弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理，并经检验合格后，方准铺填新土。分段、分片碾压，相邻作业的搭接宽度，平行路轴线方向不得小于0.5米，垂直路轴线方向不得小于0.3米；各段应设立标志，以防漏压、欠压和过压。碾压机械行走方向应平行于路轴线；严格按碾压试验确定的参数施工。碾压完成后，由试验员按要求做试验，合格后由质检员报监理人员签证验收，合格后进入下一道工序。如不合格，则及时补压，再行试验。（3）质量控制：填土部分采用土，并清除有机物物质和稀泥等有害物质，然后分层填土压实，分层厚度30cm。路基细检平压平成型后，满足以下质量标准：序号项目允许偏差(mm)检验频率检验方法范围点数1中线高程2020m1用水准仪测量2平整度2020m2用3m直尺量取最大值3宽度+200，040m1用尺量4横坡20，且不大于0.3%20m4用水准仪测量2.2水泥碎石稳定层施工1、基层施工工艺流程图：验收合格土路基施工放样摊铺混合料检测、整平、调整检测、整平、调整碾平检测、整型养生碎石水泥料斗加水拌和2、主要施工方法（1）拌和运输采用强制式搅拌机拌和，拌和料按设计配合比所规定的用量每槽过秤，确保拌和料达到最佳含水量，采用可封闭式运输车辆运至施工点。（2）摊铺a、稳定层一次摊铺完成。b、控制稳定层的松铺厚度：水泥碎石稳定层的压实系数约为1.31.5（松铺厚度应为设计厚度乘以压实系数）。（3）碾压a、混合料松铺大致整平后，立即使用机械压实。使用18t压路机碾压，碾压次数不少于6次，头两遍的碾压速度为1.51.7km/h，以后用2.02.5km/h的速度碾压。b、由两侧向路中碾压，先压路边二三遍后逐渐移向中心。纵坡较大的路段，由低处由高处碾压，随即检测横断面及纵段面高程。c、碾压过程从稳压至碾压成活，设置施工警示牌，确保不让机动车在上面调头、转弯、刹车，以防表面松动。d、碾压至表面平整，无明显轮迹，压实密度设计要求。e、若碾压中局部出现“弹软”现象，立即停止碾压，待翻松景干或处理后再压，若出现推移则适量洒水，整平压平。f、分段进行施工，衔接和留一段不压，供下一段施工回转机械之用。g、稳定层碾压后，根据稳定层标高，对稳定层表面进行挖高填低，再进行碾压，如此反复，直对稳定层满足验规范要求。（4）接缝施工时，将前一段施工末端的斜口铲除，使稳定层端头面与路床垂直，再进行下一段摊铺；或预留50cm不碾压，待连接铺筑后一并压实。（5）用3天强度、7天强度对稳定层进行压实度及强度试验。（6）养生碾压合格后及时采用洒水养生。整个养生期间应始终保持稳土层表面湿润，必要时再用两轮压路机压实。养生期间必须限制车辆通行。（7）按照有关内容对稳定层进行质量验收，并填写隐蔽工程质量验收单，经监理工程师验收合格后方可进入下一道工序施工。3、本工程施工之关键工序（1）水泥碎石层所用的材料符合规定，并用强制式搅拌机械拌和，每槽拌和时间不少于2min。松铺厚度为设计厚度乘以压实系数（1.31.5），稳定层铺上路床后应大致整平，以便滚压，用压路机在松铺2小时以内碾压，碾压次数不少于六次，碾压后要求平整密实无明显轮迹。随后及时洒水养护。（2）采用平地机进行拌和摊铺，摊铺按设计厚度*压实系数的松铺厚度，检测虚铺厚高程及横断面，使之边线整齐符合设计要求。全段分段、分块拌和摊铺。3、室外排水工程3.1设计污水及雨水管道最大深度为2.5米,所以基槽采用反铲挖掘机开挖、自卸汽车运排，辅助人工清底修坡。（1）土方开挖由于现场地基较深。施工时应注意对边坡的监测，防止出现塌方现象的发生。采取机械开挖方案，以人工配合进行清土。机械挖至基础垫层底以上200mm处，人工清理至设计标高。挖掘过程中严格控制标高，禁止超挖，如遇基底土层非设计要求持力层，必须请设计、勘察等单位现场制订处理方案。土方部分外运至业主指定地点留存。土方开挖拟配备反铲挖掘机以及相应人工及自卸车，同步进行。基础开挖后必须经相关人员验槽。（2）垫层的施工混凝土的浇筑严格把好质量关，浇筑前要做好准备工作，进行详细的技术交底，同时检查机具、材料的准备，保证水电供应。砼的浇筑要掌握天气的变化，隐蔽项目通过检查，安全设施、劳动力准备妥当。混凝土自由下落高度不得超过2m；如超过2m采用溜槽或串筒下料。采用平板振动器时，其移动间距以能保证振动器的平板覆盖已振实的部分边缘。振捣完毕后用木刮杠刮平，浇水后再用木抹子压平、压实。浇筑完毕后连续浇水养护7天。确保基础混凝土质量。（3）铺设管道在施工完垫层，并平基以后，进行管道铺设。铺管施工以两座检查井之间为一个施工节段，由低向高顺序排管。铺管时以管底标高为准，控制好轴线，间距等。采用吊车下管至基坑底，利用移动性葫芦吊就位，葫芦吊套在横置在沟槽面上的工字钢上，工字钢比沟槽两侧各宽1m。（4）管道接口管道接口的类型依设计文件规定采用。为确保接口的良好，严格按规范施工。对箍圈的长度，搭接处强度，表面有无受油类和碱类腐蚀等进行严格检查，同时表面应光滑平直无气泡。管道接口防渗漏性能好。钢筋混凝土承插管其接口的水密机理主要依靠接口之间的水泥箍圈，因此防水的关键在于钢丝网砼管箍质量，应严格注意其的质量。施工工艺沟槽开挖管道基础管道铺设管道试水沟槽回填沟槽排水窨井砌筑管道基础管道磅水3.2施工要求（1）沟槽开挖沟槽开挖采用直槽支撑开挖，直槽开挖支撑分为横列板支撑和钢板桩支撑两种，由于钢筋混凝土承插管子长为2.0m，钢筋混凝土企口管子长为2.0m，因此在横档支撑时，应注意水平距离，确保吊管排管所需的距离。开挖沟槽、做基础应注意：1)沟槽槽底净宽宜按管材外径加0.6m为宜；2)沟槽开挖时应做好排水措施，防止槽底受水浸泡；3)管道基础必须采用砂砾垫层，对一般土质地基，厚度为0.1m；对软土地基，厚度不小于0.2m，具体做法按设计要求；4)基础应夯实，表面要平整。管道基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为0.4m-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.1倍。（2）沟槽排水在沟槽开挖前，应根据土质情况选择明沟集水井降水，沟槽开挖后在槽底内设置明沟排水，确保沟槽内不积水。（3）管道基础根据槽底土基的情况，按设计要求可采用混凝土作为管道基础。混凝土基础的厚度及宽度均按设计要求施工，混凝土用平板式振捣器振实及抹平。（4）管道铺设槽深不大时，可由人工抬管入槽，槽深大于3m时，可用非金属绳溜管入槽。严禁用金属绳索勾住两端管口或将管材自槽边翻滚入槽内。1)橡胶圈安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波纹；2)接口前应先将承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂（一般用肥皂水即可），插入方向为水流方向，对准承口中心线用人力或设置木挡板用撬棍将被安装的管材徐徐插入承口内直至底部；3)接口完成后，随即用相同土质把预留凹槽处填筑密实；4)承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装；5)管道应直线敷设，相邻两节管道轴线的允许转角一般不得大于2度。为防止接口合拢时已排设的管道轴线位置移动，须采用稳管措施。可采用编织袋内灌满砂，封口后压在已排设管道的顶部，其数量视管径大小而异。管道接口后，应复核管底深度和轴线，使其符合要求，如出现位移、悬浮、拔口现象，应返工处理。3.3管道灌水试验1）管道试水和压力试验分段进行，合格后可分段回填，最后系统打压。各楼前为一试压段。试压前除管口外露外，管顶必须回填不小于0.5m的土层。2）水压试验的排气措施：应在被试管段的最高处设排气阀，最低处设泄水阀，加盲板。有明显的标记，并作记录。3）试压方案须经审查批准，压力表校验合格，精度不低于1.5级，表满刻度值应达试验压力的1.5倍，且不大于2倍，数量不少于2块。4）试验合格后及时拆除盲板，核对记录，填写强度和严密性试验记录。3.4质量标准管道基础须表面平整，每两座青井间轴线须顺直。允许偏差见表。管道铺设管道顺直，管枕垫稳，管底坡度不允许倒落水。允许偏差见表机具设备挖土、沟槽支撑、排水、基础施工、覆土等工序所需的机具设备应根据不同管径，不同的沟槽类型及不同的土质情况进行选择。回填土时应注意：(1)腋角部位（2d角范围内）先应用中砂、粗砂填实；(2)基础部位开始到管顶槽以上0.5m范围内，必须采用人工回填；(3)管顶0.7m以上可采用机械从管道轴线两侧，同时回填；(4)槽边各部位所用回填土质，最佳压实度（%）应按设计要求或按CECS122:2001技术规程要求3.5施工安全挖土机，机具设备要求专人指挥，机具工作半径内，不能站人。施工操作人员应戴安全帽。沟槽支撑，当采用横列板支撑时，挖土深度至1.2m，必须撑头挡板。以后每次撑板高度为0.60.8 m，拆板回填土时，应逐层拆板，逐层还土，每层拆板不得超过0.6m，当采用钢板桩撑时，挖土深度至2.0m时，应支撑头道支撑，以后每隔2.0m左右撑一道。4、室外给水工程4.1主要施工方法及技术要求给水管道施工工序：管线测量管线清表修筑施工便道管沟开挖PE管材运输施工砂垫层PE管热熔连接管道敷设管身回填管段试压阀门、井室安装管沟回填设置管道标示通水试验 （1）施工一般要求施工前，必须认真审阅图纸，查看现场与图纸是否相符；弄清每根管线所走的工艺介质及压力，以便确定该管线的级别，探伤比例。施工用料必须且有质保书或合格证，并应在安装前对原材料进行复验，并作好复验记录。施工中任务材料代用（包括材质变更或更换标准）必须经设计单位同意，并作好材料代用记录。不允许任意不加区别以大代小，以厚代薄，以较高级代较低级的材料。 管材、管件及阀门、法兰、垫片等，在施工中应按材质和级别分类保管和维护，不得混淆和损坏。合金钢材料与碳钢不得同处混存。在施工前应再次按设计要求核对其型号、规格、材质等，确定无误后方可使用。 阀门检验：安装在A、B级管道上的阀门，在安装前，应逐个对阀体进行液压强度试验和严密性试验。强度试验压力为公称压力的1.5培，5分钟无泄漏为合格。试验介质宜用洁净水，C级管道上的阀门，每批（同制造厂、同规格、同型号、同时到货）应抽不少于20%进行液压强度试验和严密性试验。试验压力同上，如有不合格应加倍检验，如仍有不合格则整批阀门逐个进行试验。试验后的阀门应作上标记，并填写阀门试验记录。 安全阀在安装前，应按设计规定进行调试，调压时压力应稳定每个安全阀启闭试验不应少于3次。用水调试。调试后进行铅封并填写安全阀调整试验记录。与传动设备连接的管道安装时，应预先安装支架，不得将管道及阀门的重量或力矩附加在设备上，并应从机械的一侧开始安装。与传动设备连接的管道和支吊架安装完毕后，应卸下设备接管上的法兰螺栓，在自由状态下检查法兰的平等偏差，径向位移及间距。当设计或制造厂未规定时，其值不应超过下表规定，同时应使螺栓顺利通过。材料运输及堆放：管材、管件、阀门、法兰、垫片、螺栓、电焊条、氧气、乙炔气等在搬动时一定要小心轻卸，避免撞击及磨擦，尤其是法兰面、垫片、螺栓、电焊条、氧气、乙炔气，应加强保护，以防损坏或变形。材料应分类堆放。管道预制管子切割：管子切口表面应平整，不得有裂纹、重皮、毛剌、凸凹、缩口等。熔渣、氧化皮、等应清除干净。 管道安装： 法兰及垫片安装：法兰安装前应检查其密封面，不得影响密封功能的缺陷（如毛剌、径向沟槽）存在。法兰连接时应保证平行、同轴。金属垫及缠绕垫片安装前应考虑其在试压、吹扫时是否需拆卸，若需拆卸，应加临时垫片，并做好标记，在试压和吹扫完毕，换成正式垫片。（金属垫片外侧面应涂色标以示区别）。 法兰连接应使用同一规格螺栓。紧固螺栓时要对称紧，并对称均匀，松紧适度，两端外露丝2-3扣。 阀门安装：每个阀门在安装前一定要核对其型号、规程与设计图纸无误后，方可安装；单向阀和截止阀的安装方向以介质流向为准。阀杆的安装位置应放在便于操作的地方；焊接阀门的焊接前应处于开启状态，防止阀芯受热变形。 管道仪表根部件安装，应与管道安装同时进行，以防漏装。管道水压试验：管道安装完成后，应进行强度和严密性试验。给水管道试验，为了保证给水管道水压试验的安全，需做好以下工作：试验前的准备工作。（1）后背安装：根据总顶力的大小，预留一段沟槽不挖，作为后背（土质较差或低洼地段可作人工后背）。后背墙支撑面积，应根据土质和试验压力而定，一般土质可按承压15t/考虑。后背墙面应与管道中心线垂直，紧靠后背墙横放一排枋木，后背与枋木之间不得有空隙，如有空隙则要用砂子填实。在横木之前，立放34根较大的枋木或顶铁，然后用千斤顶支撑牢固。试压用的千斤顶必须支稳、支正、顶实。以防偏心受压发生事故。漏油的千斤顶严禁使用。试压时如发现后背有明显走动时，应立即降压进行检修，严禁带压检修。管道试压前除支顶外，还应在每根管子中部两侧用土回填1/2管径以上，并在弯头和分支线的三通处设支墩，以防试压时管子位移，发生事故。（2）排气：根据在管道纵断上，凡是高点均应设排气门，以便灌水时适应排气的要求。两端管堵应有上下两孔，上孔用以排气及试压时安装压力表，下孔则用以进水和排水。排气工作很重要，如果排气不良，既不安全，也不易保证试压效果。必须注意使用的高压泵，其安装位置绝对不可以设在管堵的正前方，以防发生事故。试压包括：试压的有关规定：管道分段试压的长度，一般不超过1000m，试验压力按设计要求为1.1Mpa。试压：试压段两端后背和管堵头，接口初次受力时，需特别慎重，要有专职人员监视两端管堵及后背的工作状况，保证试压安全。试压时应逐步升压，不可一次加压过高，以免发生事故。每次升压后应随即观察检查，在没有发现问题后，再继续升压，逐渐加到所规定的试验压力为止。加压过程中若有接口泄漏，应立即降压修理，并保证安全。管槽回填：管道回填应在管道安装，管道基础完成后并井室砂浆强度达到设计标号70%后进行。回填分两步进行：先填两侧及管顶0.5m处，接口处予留出，待水压试验，管道安装等合乎要求后再填筑其余部分。回填应对称、分层进行，每层约30cm，按要求夯实，以防移位，逐层测压实度。PE管焊接和安装工艺步骤：材料准备用于焊制管件的管材的圆度应高于标准值，下料时要留出10-20mm的切削余量。用于管道连接时应将两待焊管材置于平坦的地面，夹紧管材根据所焊制的管件更换基本夹具，选择合适的卡瓦，切削前必须将所焊管段夹紧。切削切削所焊管段端面的杂质和氧化层，保证两对接端面平整、光洁。对中两对焊管段的错边应越小越好，如果错边大，会导致应力集中，错边不应超过壁厚的10%。加热保证有足够的熔融料，以备熔融对接时分子相互扩散。切换从加热结束到熔融对接开始这段时间为切换周期，为保证熔融对接质量，切换周期越短越好。熔融对接是焊接的关键，熔融对接过程应始终处于熔融压力之下进行。冷却由于塑料材料导热性差，冷却速度相应缓慢。焊缝材料的收缩、结构的形成过程在长时间内以缓慢的速度进行。因此，焊缝的冷却必须在一定的压力下进行。（3）热熔对接焊的工作步骤及注意事项：1）将焊机各部件的电源接通。必须使用220V、50Hz的交流电，电压变化在10以内，电源应有接地线；同时应保证加热板表面清洁、没有划伤。2）将泵站与机架用液压导线接通。连接前应检查并清理接头处的污物，以免污物进入液压系统，进而损坏液压器件；液压导线接好后，应锁定接头部分，以防止高压工作时接头被打开的危险。3）将待焊管材（管件）夹紧，固定在机架上，熔接大口径管时，最好能用废弃的管节或专用支架垫平，以保护管材和减小熔接过程中的摩擦力。4）将机架打开，放入铣刀，旋转锁紧旋钮，将铣刀固定在机架上。启动泵站时，应在方向控制手柄处于中位时进行，严禁在高压下启动。5）启动铣刀，闭合夹具，对管子（管件）的端面进行切削。6）当形成连续的切削时，降压，打开夹具，关闭铣刀。此过程一定要按照先降压，再打开夹具，最后关闭铣刀的顺序进行。7）取下铣刀，闭合夹具，检查管子两端的间隙（间隙量不得大于0.3mm）。从机架上取下铣刀时，应避免铣刀与端面相碰撞，如已发生需重新铣削；铣削好的端面不要手摸或被油污等污染。8）检查管子的同轴度（最大错边量为管壁厚的10）。当两端面的间隙与错边量不能满足要求时，应对待焊件重新夹持，铣削，合格后方可进行下一步操作。9）检查加热板的温度是否适宜（21010），加热板的红指示灯应表现为亮或闪烁。从加热板上的第一次灯亮起后，最好再等10min使用，以使整个加热板的温度均匀。10）测试系统的拖动压力并记录。每个焊口的拖动压力都需测定；当拖动压力过大时，可采用垫短管等方法解决。5、砌体施工清理放线浇水湿砖摆砖立杆挂线铺灰砌砖勾缝。（1）砂浆采用机械搅拌。砌砖前，砖应提前12天浇水湿润。（2）砌筑前，先根据砖墙位置弹出轴线及边线，开始砌筑时先要进行摆砖，排出灰缝宽度，摆砖时应注意预留挡土墙栏杆时对灰缝、整砖的影响，使各皮砖的竖缝相互错开。（3）墙预埋栏杆时应于砌筑时正确留出。（4）砌筑砂浆要随搅拌随使用，常温下，水泥砂浆要在3h内用完；水泥混合砂浆要在4h内用完，气温高于300C时要比常温提前一小时用完。砌墙时随砌随刮缝，刮缝要深浅一致，清扫干净。水平和坚向灰缝厚度不小于8mm，不大于12mm，以10mm为宜。（5）设置钢筋混凝土压顶，严格按照设计要求在离地面200的位置设置240*150的c20混凝土通长压顶，并埋设80*6扁钢通长，锚筋为210250，锚入长度200（必要时起弯）以作为焊接上部之用。（6）施工过程中，在砖柱上与构件对应的位置需要预埋200*200*200的C20混凝土块，并埋设100*100*6的钢板与栏杆构件焊接，钢板锚筋为4 10，锚入长度L=200。(7)井室砌筑：1）井室砌筑前放基线，基线要准确，位置不得有偏差，几何尺寸准确。2）进行井基施工时，不得带水作业，必要时要降水进行，以确保井底成形后不渗漏。3）砌筑井壁砂浆饱满，灰缝平整，不得有通缝现象。每层必须进行灌缝处理，夹砖楔。做好井室的防水，做到随砌随抹，井内外壁用1：2的防水砂浆抹面，厚度15mm，并注意养护。抹灰不得有空鼓、裂缝，井室内需压光、抹光。4）井室爬梯安装位置准确，安装牢固，挂线校对其垂直度。6、化粪池钢筋混凝土工程5.1施工测量方案5.1.1接桩后，对照定线成果表，测量人员根据甲方给出的桩位进行校核，校核结果应符合定线成果表，并认真校核现场地面及现场路面高程，为填挖方量的计算提供依据。5.1.2待现场条件具备后，在施工区布设一条复核导线，以便对全线所有给定桩位进行控制，同时为各种地下管线提供竣工测量的依据。导线应符合三级导线的精度要求，所有的导线点应设在易保护地带，同时采用砼加固并设围栏保护。水准点要进行复核检查。5.1.3施工前，积极配合施工员做好地下管线的调查工作，认真学习施工图纸，依据现场给定桩位，用经纬仪和尺量或测距仪放线，给定各施工部位的高程时，按符合水准测量法，起闭至少两个以上水准点。施工中加强中线、高程校核，重点部位采用三级测量并及时填写测量复核记录。施工中及时收集整理各种资料，随工程进展进行竣工测量。5.1.4测定化粪池，测设控制点中心桩，并应在基槽外适当位置设置与其相应的方向桩，并用砼保护好，设立明显标志。根据开挖深度和构筑物尺寸，布设开槽边线及堆土堆料界线。基槽工程施工必须根据图纸认真核对接入市政管网外的标高。5.2主要工艺5.2.1化粪池施工工艺流程：化粪池基坑土方开挖基坑土体支撑加固基坑底部清槽混凝土垫层绑扎地板钢筋及支模板地板混凝土浇筑侧墙及隔墙的钢筋绑扎侧墙及隔墙模板支搭加固侧墙及隔墙的混凝土浇筑部分顶板的支模及钢筋绑扎浇筑部分顶板安装预制顶板砌筑井筒拆除外模板（养护7天）部分回填拆除内模板抹灰（防水砂浆）养护及二次回填灌水试验。5.2.2基坑开挖根据场地地质条件，基坑开挖尺寸为：上口：13m*9m；下口：10m*6m。采用常规方法施工，基坑开挖采用反铲挖掘机开挖，配以人工修整基坑边坡及底部。严禁切除坡脚，机械开槽时，边坡坡度应适当减缓，堆土坡脚距坑边2m以外，堆土高度不宜超过2m，土方堆放在基坑一侧，弃土和回运土分开堆放，多余部分放在存土场暂存，基坑以外1.5m处需在地面上设围挡和标志牌，标志灯。拟挖至距槽底20cm后由人工清底，以保护基础不被扰动。基坑开挖完成后要对基坑进行支护，支护方法视现场情况，可采取方木支撑，在基坑上口2米一下支撑方木，间隔为3米，坑壁垫木板，待池壁模板开始支搭后拆除。基坑开挖完成后，立即清理基槽，验槽完毕后，立即浇注混凝土垫层。5.2.3钢筋加工绑扎施工1基本要求（1）、钢筋出厂合格证和复试试验报告结论均要符合设计和规范要求。（2）、成型钢筋、2022号火烧丝、水泥砂浆垫块(或塑料卡)。（3）、地板双层钢筋，需加马凳，以梅花型布置10的钢筋，间距600mm；（4）、池壁双层钢筋需加拉接筋，用10的钢筋，间距600mm，梅花型布；（5）受力筋在一个区段内搭接钢筋面积率为25%，绑扎长度不小于300mm；2作业条件（1）、按施工平面图规定的位置平整好场地，按不同规格型号垫好堆放。（2）、进场钢筋应对照设计图纸和配料单，详细核对其型号、尺寸、数量、钢号。（3）、弹好标高水平线及墙的外皮线。（4）、钢筋及板缝模板已做完预检记录，并将模内杂物清理干净。3操作工艺1）、先绑扎后支模，如果采用预制绑扎骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，放箍筋后穿受力钢筋，绑扎箍筋。注意箍筋必须垂直受力钢筋，箍筋搭接处应沿受力钢筋互相错开。2）、钢筋的搭接长度：因混凝土为C25等级，I级钢筋搭接长度不少于30d，级钢筋不少于40d（d为受力筋直径）。受力钢筋接头的位置应相互错开，绑扎接头时在规定的搭接长度任一区段内（焊接接头时在焊接接头处的35d且不小于500毫米区段内），有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率受拉区不大于25%，受压区不大于50%。3）、钢筋绑扎时应互相交圈，在内外墙交接处，大角转角处及隔墙处的锚固长度均要符合设计要求。4）、钢筋绑完后应加水泥砂浆垫块。5质量验收（1）保证项目：1）、钢筋的品种和质量必须符合设计要求和有关标准规定。符合有关规定后方可焊接。检查钢筋出厂质量证明书和试验报告。
