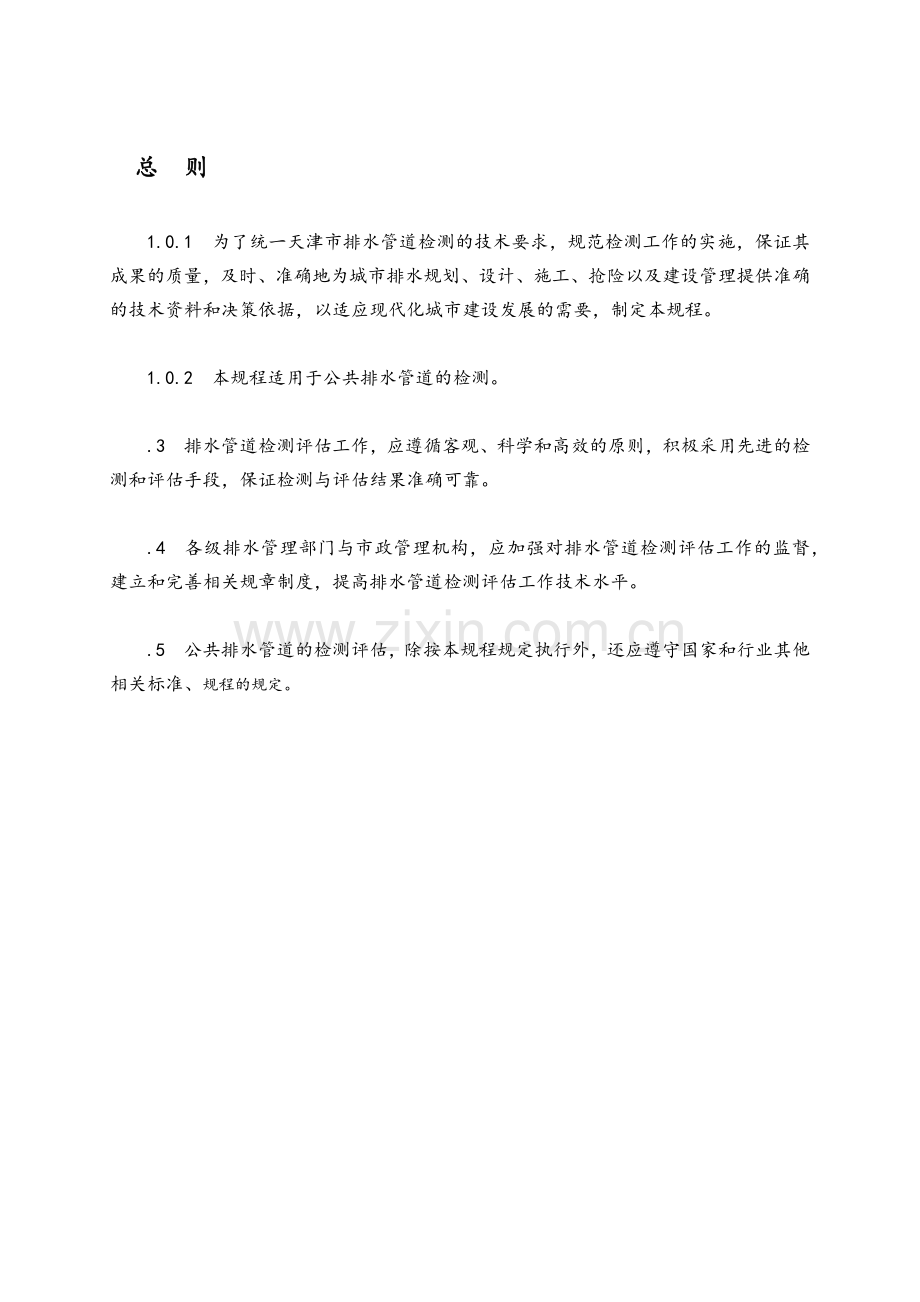

总 则1.0.1 为了统一天津市排水管道检测的技术要求，规范检测工作的实施，保证其成果的质量，及时、准确地为城市排水规划、设计、施工、抢险以及建设管理提供准确的技术资料和决策依据，以适应现代化城市建设发展的需要，制定本规程。1.0.2 本规程适用于公共排水管道的检测。.3 排水管道检测评估工作，应遵循客观、科学和高效的原则，积极采用先进的检测和评估手段，保证检测与评估结果准确可靠。.4 各级排水管理部门与市政管理机构，应加强对排水管道检测评估工作的监督，建立和完善相关规章制度，提高排水管道检测评估工作技术水平。.5 公共排水管道的检测评估，除按本规程规定执行外，还应遵守国家和行业其他相关标准、规程的规定。 管道检测评估术语2.0.1 管段 两座检查井之间的管道。.2 新建排水管道 施工建设已完成，未投入使用的或投入使用不足个月的排水管道。.3 旧有排水管道 施工建设已完成，投入使用个月以上的排水管道。.4 电视检测 采用专用闭路电视系统进行管道结构内窥检测的方法。.5 闭路电视系统 （简称）远程采集图像，通过有线传输方式，进行直观影象显示和记录的集成系统。.6 直向摄影 电视摄像机取景方向与管道轴向一致，在行进过程中拍摄并通过控制器显示和记录管道影象的拍摄方式。.7 侧向摄影 当爬行器停止前进时，电视摄像机通过镜头和灯光的旋转仰俯或变焦，重点拍摄管道内壁状况的一种拍摄方式。.8 顺流 管道检测的行进方向与水流方向一致。.9 逆流 管道检测的行进方向与水流方向相反。.10 功能状况检测 对管道畅通程度的检测。2.0.11 结构状况检测 对管道构造完好程度的检测。2.0.12 时钟表示法 采用时钟的时针位置来描述缺陷或结构特征出现在管道环向位置的表示方法。2.0.13 缺陷分布图 缺陷分布图是在已有的排水管线图基础上加绘缺陷要素。.14 权重 为了显示若干量数在总量中所占有的重要程度，分别给予不同的比例系数，即为加权。加权的指派系数即为权重。.7 修复指数 （简称）依据管道的结构性缺陷的程度和数量，按一定公式计算得到的数值。数值区间为。数值越大表明修复的强度越大。.8 养护指数 （简称）依据管道的功能性缺陷的程度和数量，按一定公式计算得到的数值。数值区间为。数值越大表明养护强度越大。 管道检测评估基本规定 检测对象及分类公共排水管道检测的对象应包括污水、雨水、合流管道（渠箱）以及附属设施等。管道检测按任务可分为：普查检测、紧急应对检测、竣工验收确认检测、交接确认检测、来自其他工程的影响检测和其它检测六类。按检测的要求可分为：功能性状况检测、结构性状况检测。按检测的性质可分为：委托式检测、自查式检测。 电视检测的适用性电视检测的适用性见表3.0.2所列。表. 管道电视检测的适用类型电视检测适用类型新建排水管道验收检测运行排水管道检测管道缺陷初步判断管道缺陷准确判断排水管道修复依据 检测周期应符合表的规定表 管道普查周期检查类型分类周期（年）功能性重力流中小型管道大型及以上管道压力流结构性非软土地区管龄年管龄年软土地区管龄年管龄年 管道检测基本程序管道检测的基本程序应包括：检测任务书下达，搜集资料，现场踏勘，编写检测设计书，检测前的管道准备（含办理占道施工许可证、管道特殊预处理许可手续等），现场检测及初步判读，日工作单签署（由委托方或委派的监理方代表与检测方现场负责人共同确认当日工作量及其成果），内业影像判读与处理，评估计算及图件编辑，编写检测报告、评估报告，编写技术总结报告和成果验收。.4.1 管道检测前应搜集的资料 已有排水管线图； 管道的竣工图或施工图等技术资料； 已有管道检测资料； 评估所需的相关资料。.4.2 现场踏勘应包括的内容 察看测区的地物、地貌、交通和管道分布情况； 开井目视检查管道的水位、积泥和井内构造等情况； 核对所搜集资料中的人井位置、管位、管径、材质等。.4.3 检测方案设计书应包括的内容 检测任务的委托方、施工方，检测任务、目的和工期要求；委托手续的办理：如果检测工程属于委托检测性质，委托方必须向检测单位出具委托书，委托书的内容包括：委托单位名称、工程名称、检测对象、检测方法、检测地点、现场检测监督方、以及对检测工作的具体要求等。委托书将作为检测报告书的组成部分。 管道概况、现场交通条件及对已有的资料分析； 管道封堵和清洗方案(管道预处理)； 管道检测技术方案； 作业质量、健康、安全、交通组织、环保等保证体系与具体措施； 可能存在的问题和对策； 工作量估算及工作进度计划； 人员组织、设备、材料计划； 拟提交的成果资料。注：检测任务较简单或工作量较小时，检测方案设计书可简化。.4 管道现场检测应包括的内容 仪器设备自检； 设立施工现场围栏和安全标志，必要时须按道路交通管理部门的指示封闭道路后再作业；管道预处理，如封堵、吸污、清洗、抽水等； 管道实地检测与判读；对发现的重大缺陷问题应及时报知委托方或委托方指定的现场监理； 检测完成后应用时清理现场，保养设备。 缺陷分布图编绘应符合的要求 缺陷分布图宜在已有的排水管线图基础上加绘缺陷要素。无排水管线图的应按现行的行业标准城市地下管线探测技术规范和城镇排水管道与泵站维护技术规程的有关规定绘制。测区较小的可实地丈量后以自由比例尺简单绘制； 管道缺陷图上必须注明的缺陷要求包括：录像文件（带）编号、检测方向、缺陷位置、代码及照片编号、管径和相对距离； 图上的代码和颜色应按本规程附录A.0.1规定执行（样图见附录图）。管道检测记录应在现场按规定格式（见附录、附录或附录）填写完成，不得事后补填，以保证资料的真实性、准确性。在描述管道缺陷或结构特征在管道环向上的位置时应采用时钟表示法（样图见附录）。管道检测成果报表必须包括：工程名称（或合同号）、检测时间、天气、操作者、所持检测资格证书编号，地名、路名、录像文件（带）编号、管道用途、权属单位、铺设时间、预清洗、开始结束井编号、形状、管径、材质、内衬、管道接头间距、检测方向、缺陷位置、分布时钟、代码级别及缺陷照片等，对于连续性缺陷还应注明起止位置和长度。报表应经操作者、填表人和审核人签名确认。 描述缺陷在管道环向位置应按照顺时针方向，用钟点数表示缺陷的起止位置（样图见附录）。 管道检测成果资料应按档案管理的统一载体、装订规格要求，分文字、表、图、录像盘（带）四大类进行编号和组卷。排水管道工程验收前，必须委托符合资质要求的第三方检测单位进行检测，取得合格检测报告后才能验收。 管道检测成果宜置入排水管网信息管理系统和数字市政系统，并建立动态管理机制。 管道检测现场施工必须执行现行的行业标准排水管道维护安全技术规程的有关规定。 管道检测机构必须符合国家规定的资质条件要求，应具有公共排水管道行政管理机关认可的相关检测资质，检测主要技术人员应具备下列条件： 有不低于小时的培训经历； 对所使用仪器设备熟练掌握； 管道的各种缺陷能准确判读； 独立完成检测评估报告。 持有管道检测、评估资格证书。 普查类检测项目的质量控制，宜采用监理模式，监理单位应具有检测资源。属于委托性质的检测，在现场检测过程中应该采取监督机制，监督人员由被委托方指定或双方认可的第三方担任，监督人员应该全程监督检测工作的进行，并在检测工作单上签名以确认检测成果的真实有效性。 闭路电视检测电视检测分两个部分：运行管道 运行管道在整个排水管道系统中所占的比例很大，而且正在使用中，由于投入使用的时间不同，所处的介质不同，地理位置不同，受到外力影响不同，铺设的施工质量不同等等原因，故此电视检测评估的对象应该主要是这一部分。 由于运行管道内水流不断、管道内可能存在淤积、还可能出现堵塞，因此会给电视检测带来困难。鉴于电视检测的条件要求，有必要在检测前实施上游堵水、抽水分流、清除淤积等工作，以保证电视检测影像清晰，真正达到检测的目的。 竣工验收管道 竣工管道是新作的，在移交给使用单位投入运行之前，电视检测的目的很简单，就是保证管道不允许出现结构性缺陷，更不能允许有功能性缺陷。 对于新建管道竣工验收，要求被检测管道无水无淤积，而且使用可旋转镜头。 鉴于新建管道的施工特点（往往在在建过程中就开始收集污水），检测可分两个阶段：第一个阶段，利用电视检测手段，对建成管道做实时检测，主要检测结构性缺陷，以便于及时发现问题及时整改；第二阶段安排在管道建成并进行闭水试验（通过）之后，利用视频快速检测手段，针对管道的功能性缺陷进行全面（整条竣工管道）检测。 对检测仪器的技术指标要求。 对现场检测影像资料的要求，其中包括镶嵌在画面上的、能够准确反映被检测管道信息，防止移花接木。视频快速检测（手持式管道快速检测系统）视频快速检测，主要用于两个方面： 运行管道检测主要用于配合管道清淤养护和电视检测。它可以简单快速地帮助养护人员和检测人员了解被养护或被检测管道内部的状况（淤积、堵塞、水位等功能缺陷或接口错位或变形乃至破损塌陷等明显的结构缺陷）。对该类仪器的技术要求 新建管道竣工验收检测检测工作在闭水试验之后，作为总体验收部分的视频资料。主要针对功能实施检测，以管道内功能缺陷的等级划定合格与不合格标准。 一般规定4.1.1 电视检测时管内水位不宜大于直径的。4.1.2 在实施结构性检测前应对管道进行疏通清洗，管道内壁应无污泥覆盖。4.1.3 封堵管道应符合现行的行业标准城镇排水管渠与泵站维护技术规程的有关规定。4.1.4 有下列情形之一的应中止检测：、爬行器无法行走；、镜头沾有水沫、泥浆等影响图像质量；、镜头入水；、管道充满雾气。 检测设备的技术要求4.2.1 摄像头高度可自由调整，灯光强度能调节。爬行器的平稳度应满足不同口径的要求。4.2.2 闭路电视系统的技术要求应符合表的规定。表4.2.2 主要技术要求项目摄像管摄像机摄像机灵敏度（最低感光）视角度度分辨率万像素灯光图像变形4.2.3 检测设备结构坚固，密封良好，能在至50的气温条件下和潮湿的环境中正常工作，宜配有防爆系统和防水系统。4.2.4 检测设备应具备电缆长度计数功能，电缆计数测量仪最低计量单位为0.1m，精度误差不大于。4.2.5 当电缆长度米时，爬坡能力应大于度。4.2.6 设备宜具备坡度测量功能，其精度误差不大于。4.2.7 检测设备应符合现行的国家标准爆炸性气体环境用电气设备的有关规定。4.2.8 对新购置的或经过大修及长期亭用后重新启用的设备，应按说明书的要求检查和校正。 检测方法4.3.1 在对每一段管道开拍前，必须先拍摄看板图像，看板上应写明道路或被检对像所在地名称、起点和终点编号、属性、管径以及时间等（样图见附录）。4.3.2 爬行器的行进方向应与水流方向一致。4.3.3 管径小于等于200mm时，直向摄影的行进速度不宜超过0.1m，大于200mm时，直向摄影的行速度不宜超过0.15m。4.3.4 圆形或矩形排水管道摄像镜头移动轨迹应在管道中轴线上，蛋形管道摄像镜头移动转迹应在管道高度三分之二的中央位置，偏离不应大于。4.3.5 摄像机进入管道起始位置时，必须将电缆计数测量仪归零。4.3.6 电缆上应有距离刻度标记，每一段检测完成后，应计算电缆计数测量仪的修正值。4.3.7 在起始位置应根据需要输入路段（位置）名，起止点检查井编号、管径、属性等内容。4.3.8 直向摄影时，图像横向必须保持正向水平，中途不应改变拍摄角度和焦距。4.3.9 侧向摄影时，爬行器必须停止，同时变动拍摄角度和焦距以获得最佳图像。4.3.10 对各种缺陷、特殊结构和检测状况应作详细判读、量测和记录，并按附录的格式填写电视检测结果。 影像判读4.4.1缺陷的类型和代码应在现场确认并录入。现场检测完毕后，应由第二者复核。4.4.2 缺陷的几何尺寸应比照管径或相关物体的大小判定。4.4.3无法确定的缺陷类型或等级必须在评估报告中加以说明。4.4.4剪辑图像应采用现场抓取最佳角度和最清晰图片方式，特殊情况下也可采用观看录像抓取方式。 管道缺陷评估对于运行管道，定出详细的评估标准，针对结构性缺陷以及功能性缺陷细分等级，等级标准用相应的公式核算，并以此来确定管道养护、维修的年限。对于竣工验收管道，用合格与不合格评定。借鉴对运行管道的评估等级，来划定合格与不合格的界限。 一般规定5.1.1 在同一处两种以上缺陷同时出现时，权重求和。5.1.2 在一米范围内两种以上缺陷同时出现时，权重求和。5.1.3 管道评估工作宜采用计算机软件评估系统进行。5.1.4 管道评估以管段为最小评估单位，在对多个管段或区域进行检测时，还应进行总体评估。 检测项目名称、代码及等级5.2.1 代码必须用两个汉语拼单字母组合大写表示，未规定的代码可依据汉语拼单首个字母确定，但不得与已规定的代码重名。5.2.2 管道缺陷等级按表规定分类。表5.2.2 缺陷等级分类表等级结构缺陷程度轻度缺陷中等缺陷严重缺陷重大缺陷功能缺陷程度轻度缺陷中等缺陷严重缺陷说明：代码的统一选择与制定：缺陷等级代码，采用准确的、适合于国情的，词语名称的字头作为代码的简写标记。缺陷的定义及描述明确区分类别，缺陷等级从到。缺陷等级的划分主要针对运行管道，竣工验收管道按照缺陷等级的某一等级划分合格与不合格。5.2.3结构性缺陷的名称、代码和等级数应符合表的规定。表5.2.3 结构性缺陷的代码、类型和等级数缺陷名称代码缺陷定义等级数量破裂管道的外部压力超过自身的承受力致使管材发生破裂。其形式有纵向、环向和复合三种。变形管道的原样被必变（只适用于柔性管）。变形比率（原内径最大变形内径）原内径错位两根管道的套口接头偏离，未处于管道的正确位置。邻近的管道看似“半月形”。脱节由于沉降，两根管道的套口接头未充分推进或接口脱离。邻近的管道看似“全月形”。渗漏来源于地下的（按照不同的季节）或来自于邻近漏水管的水从管壁、接口及检查井壁流出。腐蚀管道内壁受到有害物质的腐蚀或管道内壁受到磨损。管道标准水位上部的腐蚀来自于排水管道中的硫化氢所造成的腐蚀。管道底部的腐蚀是由于水的影响。胶圈脱落接口材质，如橡胶圈、沥青、水泥等类似的材料进入管道。悬挂在管道底部的橡胶圈会造成运行方面的重大问题。支管暗接支管未通过检查井直接接入主管。异物侵入非自身管道附属设施的物体穿透管壁进入管内。5.2.4 功能性缺陷的名称、代码和等级数应符合表的规定。5.2.4 功能性缺陷的名称、代码和等级数缺陷名称代码缺陷定义等级数量沉积管道内的油脂、有机物或泥沙质沉淀 物减少了横截面面积。有软质和硬质两种。结垢由于含铁或石灰质的水长时间沉积于管道表面，形成硬质或软质结垢。障碍物管道内的杂物，如石头、柴枝、树枝、遗弃的工具、破损管道的碎片等。树根单根树根或是树根群自然生长进入管道。洼水管道沉降形成水洼，水处停滞状态。按实际水深占管道内径的百分比记入检测记录表。百分比坝头残留在管道内的封堵材料。浮渣管道内水面上的漂浮物。该缺陷须记入检测记录表，不参与计算5.2.5 特殊结构的代码应按表的规定记入检测记录表。5.2.5 特殊结构及附属物代码和类型缺陷名称代码缺陷定义修复检测前已修理的位置。变径两检查井之间不同直径管道相接处。雨水检查井雨水管道上连接其它管道以及供维护工人检查、清通和出入管道的构筑物。污水（合流）检查井污水或合流管道上连接其它管道以及供维护工人检查、清通和出入管道的构筑物。暗井用于管道连接，有井室而无井筒的暗埋构筑物。井盖埋没检查井盖被埋没。雨水口置于路边，用于收集地面雨水的设施。5.2.6 操作状态代码应按表的规定记入检测记录表。5.2.6 操作状态代码和类型缺陷名称代码缺陷定义缺陷开始及编号纵向缺陷长度大于米时的缺陷开始位置，其编号应与结束时编号对应。缺陷结束及编号纵向缺陷长度大于米时的缺陷结束位置，其编号应与开始时编号对应。入水摄影镜头部分或全部被水淹。中止在两检查井之间进行检测时，由于各种原因造成检测中止。5.2.7 结构性和功能性各种缺陷类型定义、等级及样图见附录。 结构性状况评估5.3.1 结构性缺陷参数按公式（）或（）计算。当时， （5.3.1）妆时， （5.3.1）式量损坏状况系数按公式（5.3.1）计算。（5.3.1）式中：被评估管道的总长度（）；第处缺陷纵向长度（）（以个为计量单位时，个相当于纵向长度米）；第处缺陷权重，应查表5.3.1获得；结构缺陷处总个数。表5.3.1 结构性缺陷等级权重和计量单位缺陷代码、名称缺陷等级及权重计量单位破裂个（环向）或米（纵向）变形个（环向）或米（纵向）错位个脱节个渗漏个或米腐蚀米胶圈脱落个支管暗接个异物侵入个5.3.2 地区重要性参数应符合表的规定，具体路段或区域参见附录。表5.3.2 地区重要性参数值适用范围中心商业及旅游区域交通干道和其它商业区域其它行车道路所有其它区域或时5.3.3 根据管道的口径，按下列规定确定管道重要性参数： 管道直径1500mm 管道直径在1000mm及1500mm之间 管道直径在600mm及1000mm之间 管道直径600mm或5.3.4 根据已有的地质资料或已掌握管道周围的土质情况，按表的规定确定土质影响参数值，外环线以内地区可查阅附录。表5.3.4 管道周围的土质影响参数土质一般土层或粉砂层值5.3.5 管道修复指数按公式（）计算。 (6.3.4)5.3.6 依据值的大小按表的规定进行等级确定和结构状况评价，并提出管道修复的建议。表5.3.6 管道结构性状况评定和修复建议修复指数等级一级二级三级结构状况总体评价无或有少量管道损坏，结构状况总体较好有较多管道损坏或个别处出现中等或严重的缺陷，结构状况总体一般大部分管道已损坏或个别处出现重大缺陷。管段修复方案不修复或局部修理局部修或缺陷管段整体修复紧急修复或翻新 功能性状况评估5.4.1 功能性缺陷参数按公式（）或（）计算。当时，（5.4.1）当时，（5.4.1）式中运行状况系数按公式（5.4.1）计算：（5.4.1）式中：被评估管道的总长度（）；第处缺陷纵向长度（）（以个为计量单位时，个相当于纵向长度米）；第处缺陷权重，应查表6.3.1获得；结构缺陷处总个数。表5.4.1 功能性缺陷权重和计量单位缺陷代码、名称缺陷等级及权重计量单位沉积米结垢个（环向）或米（纵向）障碍物个树根个洼水米坝头个浮渣不参与评估计算米5.4.2 确定地区重要性参数应符合表的规定，具体路段或区域参见附录。表5.4.2 地区重要性参数值适用范围中心商业及旅游区域交通干道和其它商业区域其它行车道路所有其它区域或时5.4.3 确定管道重要性参数应符合本规程的规定。5.4.4 管道养护指数按公式（）计算。 (5.4.4)5.4.5 依据值的大小按表的规定进行等级确定和功能状况评价，并提出管道养护的建议。表5.4.5 管道功能性状况评定和养护建议养护指数等级一级二级三级功能状况总体评价等级无或有少量管道局部超过允许淤积标准，功能状况总体较好。有较多管道超过允许淤积标准，功能状况总体一般。大部分管道超过允许淤积标准，功能状况总体较差。管段养护方式不养护养护养护 检测报告书和成果验收工作报告的编写，应分为两种格式，由于检测目的不同而制定不同的报告格式 对于运行管道检测的工作报告编写格式 对于竣工验收检测报告的编写格式6.0.1 整个检测工程结束后应编写检测报告书。6.0.2检测报告书应包括下列内容：、工程概括：工程的依据、目的和要求、工程的地理位置、地质条件、检测时天气和环境、开竣工日期、实际完成的工作量、工程组织情况等。、技术措施：各工序作业的标准依据、采用的仪器和技术方法。、原始记录：各种原始记录表、评估打分记录；、评估与建议：管道状况整体评估、整改建议；、质量保证措施：各工序质量的控制情况；、附图：缺陷分布图、沉积状况纵断面图等；、应说明的问题及处理措施。注：小型工程的报告书可以从简。6.0.1 报告书应突出重点、文理通顺、表达清楚、结论明确。6.0.2 提交的检测成果应包括下列内容：、工作依据文件：任务书或合同书、技术设计书；、工程凭证资料：所利用的已有成果资料；仪器的检验、校准记录；、检测原始记录：录像盘片、现场照片；、委托单位或监理方的质量检查报告；、检测报告书（文档及光盘）。6.0.3 验收合格的检测成果应符合下列要求：、检测单位提交的资料应全；、检测的技术措施应符合本规程和经批准的技术设计书的要求，重要技术方案变动应提供充分的论证说明材料，并经任务委托单位批准。强调验收文据的完整性，资料的可靠性以及检测结果的真实性。附录 管道缺陷分布图编绘适应检测工作过程以及结果评估的记录完整、简单、明了。附表A.0.1 管道缺陷图图例符号名称、颜色代码图例说明结构性缺陷（大红）脱节长、宽均为2mm变形长轴3mm，短轴2mm错位用直径为2mm的小圆圈表示，不同类型的结构性缺陷用圆圈中的不同符号表示。支管暗接渗漏腐蚀胶圈脱落破裂异物侵入功能性缺陷（黄色）沉积用直径为2mm的小圆圈表示，不同类型的结构性缺陷用圆圈中的不同符号表示。结垢障碍物树根洼水坝头浮渣结构性连续缺陷起、止点（大红）长竖线2mm，短竖线1mm，两线平行中间对齐，间距0.4mm，连续缺陷线粗0.1mm。功能性连续缺陷起、止点（黄色）检测方向、录像编号（绿色）用7mm长的单箭头表示，录像编号字体大小为1mm。附录 时钟表示法图例附录 看板式样附图 模版式样塘沽区广州道污水管道检测附图 样图片附录 缺陷标准定义、等级及样图名称：破裂代码：缺陷类型：结构性缺陷定义：管道的外部压力超过自身的承受力致使管材发生破裂。其形式有纵向、环向和复合三种。等级电视样图级（裂痕）当下列一个或多个情况存在时，）在管壁上可见细裂痕。）在管壁上由细裂缝处冒出少量沉积物。）轻度剥落。级（裂口）：破裂处已形成明显间隙，但管道的形状未受影响且破裂处无脱落。级（破碎）：当下列一个或多个情况存在时：）管壁材料移位或脱落处所剩碎片的环向覆盖范围小于弧长）变形小于管道直径的（只适用于刚性管）。级（坍塌）：）变形大于管道直径的。）管道材料裂痕、裂口或破碎处边缘环向覆盖范围大于弧长。）管壁材料发生脱落的弧长。续附录名称：变形代码：缺陷类型：结构性缺陷定义：管道的原样被改变（只适用于柔性管）。比率（原内径最大变形内径）原内径 等级电视样图级：变形小于管道直径的。级变形为管道直径的。级：变形大于管道直径的。注：）此类型的故障记录只适用于柔性管；）变形的百分比例确认需以实际测量为基础。续附录名称：错位代码：缺陷类型：结构性缺陷定义：两根管道的套口接头偏离，未处于管道的正确位置。邻近的管道看似“半月形”。等级电视样图级（轻度错位）：错位距离少于管壁厚度。级（中度错位）：错位距离在管壁厚度及之间。级（重大错位）：错位距离为管壁厚度至倍。级（严重错位）：错位距离为管壁厚度倍以上。续附录名称：渗漏代码：缺陷类型：结构性缺陷定义：来源于地下的（按照不同的季节）或来自于邻近漏水管的水从管壁、接口及检查井壁流出。等级电视样图级（渗漏）：在管壁上有明显的水印，但未见水流出。级（滴漏）：水间断从缺陷点滴出，水流不连续。级（线漏）：水持续从缺陷点流出。级（涌漏）：水从缺陷点涌出或大量喷射出来。续附录名称：腐蚀代码：缺陷类型：结构性缺陷定义：管道内壁受到有害物质的腐蚀或管道内壁受于磨损。管道标准水位上部的腐蚀来自于排水管道中的硫化氢所造成的腐蚀。管道底部的腐蚀是由于水的影响。等级电视样图级（轻度腐蚀）：腐蚀距离少于管壁厚度。级（中度腐蚀）：腐蚀距离在管壁厚度及之间。级（重大腐蚀）：腐蚀距离为管壁厚度至倍。级（严重腐蚀）：腐蚀距离为管壁厚度倍以上。续附录名称：胶圈脱落代码：缺陷类型：结构性缺陷定义：接口材质，如橡胶圈、沥青、水泥等类似的材料进入管道。悬挂在管道底部的橡胶圈会造成运行方面的重大问题。等级电视样图级：可以看见接口密封材料，但并不妨碍流量县弧长小于。级：接口材料在管道内水平方向中心线上部可见且弧长大于。级：接口材料可在管道内水平方向中心线下部可见。续附录名称：支管暗接代码：缺陷类型：结构性缺陷定义：支管未通过检查井直接接入主管等级电视样图级：支管进入主管内的长度小于主管直径。级：支管进入主管内的长度在主管直径之间。级：支管进入主管内的长度大于主管直径。级：支管未接入到主管。注：）支管资料应在注栏中说明；）主管缺陷需单独报告。续附录名称：异物侵入代码：缺陷类型：结构性缺陷定义：非自身管道附属设施的物体穿透管壁进入管内。等级电视样图级：异物在管道内水平中心线的上方，且占用过水断面小于。级：异物在管道内水平中心线的下方，且占用过水断面小于。级：异物在管道内水平中心线的下方，且占用过水断面大于。续附录名称：沉积代码：缺陷类型：功能性缺陷定义：管道内的油脂、有机物或泥沙质沉淀物减少了横截面面积。有软质和硬质两种。等级电视样图级：沉积深度小于管径的且为软质。级：硬质沉积深度小于管径的或软质沉积深度在管径的至之间。级：硬质沉积深度大于管径的或软质沉积深度大于管径的。注：）用时钟表示法指明沉积的范围。）应注明软质或硬质；）声纳图像应量取沉积最大值。续附录名称：结垢代码：缺陷类型：功能性缺陷定义：由于含铁或石灰质的水长时间沉积于管道表面，形成硬质或软质结垢。等级电视样图级：硬质结垢造成的过水断面积损失小于。软质结垢造成的过水断面积损失。级：硬质结垢造成的过水断面积损失。软质结垢造成的过水断面积损失大于。级：硬质结垢造成的过水断面积损失大于。注：）用时钟表示法指明结垢的范围；）应计算并注明过水断面损失的百分比；）应注明软质或硬质。续附录名称：障碍物代码：缺陷类型：功能性缺陷定义：管道内坚硬的杂物，如石头、柴枝、树枝、遗弃的工具、破损。等级电视样图级：在检测过程中，障碍物已被去除。级：断面操作失小于。级：断面损失大于。注：）应在注栏内记录障碍物体的类型及过水断面积的缩减比率；）软质障碍物体应定为级。续附录名称：树根代码：缺陷类型：功能性缺陷定义：单根树根或是树根群自然生长进入管道。等级电视样图级：过水断面积损失量小于。级：过水断面积损失量在至之间。级：过水断面积损失量大于。续附录名称：洼水代码：缺陷类型：功能性缺陷定义：管道沉降形成水洼，水处停滞状态。等级电视样图级：级：级：注：）应如实记录百分比；）一般是指柔性管道。续附录名称：坝头代码：缺陷类型：功能性缺陷定义：残留在管道内的封堵材料。等级电视样图级：过水断面积减少于。级：过水断面积减少量在至之间。级：过水断面积减少量大于。注：）用时钟表示法指明坝头残留的范围；）应计算并注明过水断面损失的百分比。续附录名称：浮渣代码：缺陷类型：功能性缺陷定义：管道内水面上的漂浮物。等级电视样图级：零星的漂浮物。级：较多的漂浮物。级：大量的漂浮物漂浮物基本覆盖水面（暂缺图片）附录 值对应路段或区域参考名录适用范围参考路段或区域名称中心商业及旅游区域区域： 和平区中心区域、小白楼。路段： 南京路交通干道、其它商业区域。注：交通干道名录以市政部门最新公布的为准。区域： 。路段： 。其它道路非上列道路以外的机动车道路。所有其它区域、时或上述未涉及的区域。本规程用词说明执行本规程时，对条文严格程度的用词，采用下列写法： 表示很严格，非这样做不可的，采用“必须”。 表示严格，通车情况下均应该这样做的，正面词采用“应”，反面词采用“不应”或“不得”。 表示允许稍有选择，条件许可时应首先这样做的，采用“宜”。 表示有选择，在一定的条件下可这样做的，采用“可”。附 件 天津市公共排水管道闭路电视检测评估技术规程条 文 说 明 总 则1.0.2 本规程主要适用于闭路电视检测，目视检测或有影像记录方式的检测可参照本规程中的相应条款执行。1.0.4 为了做好公共排水管道的检测评估工作，市政主管部门和管道管理机构应加强对管道养护技术状况检测与评估工作的监督，结合天津市地域特点制定具体的实施办法，出台相关的规定和政策。1.0.5 排水管道的检测评估除按本规程规定执行外，还应遵守国家和行业其他相关标准、规程的规定。例如：给水排水管道工程施工及验收规范，标准号：；排水管道维护安全技术规程，标准号：；车行区和步行区用排水管道分类、设计和试验要求、标记和合格评价，标准号：等等。 管道检测评估术语本规程中涉及的术语均为管道检测评估采用的专业名词，其中文名称和相对应的英文名称是在国内引进该国外先进设备和技术时所采用的名称，或国外文献中所采用的原名称。 管道检测评估基本规定 管道检测的分类可以使检测委托书更合理地分类，以及使检测现场的监督更加具有侧重点。 中小型管道是指直径不大于1000mm的管道。不是每个项目的检测都有委托方和被委托方的，很多单位使用自有检测设备进行管道检测时将不存在委托关系，但本规范应该适用于所有的检测工作；检测前的准备工作应该包含在检测技术方案中，无需再单列；在本规范中应附有检测工作单的格式，而且格式最好分为委托检测工作单和普通检测工作单两种，如何填写检测工作单可在条文中进行说明 检测任务较简单及工作量较小时，上述程序可酌情简化。 闭路电视检测 管道缺陷评估
