高速公路桥梁工程施工表格.doc

桥 涵 表

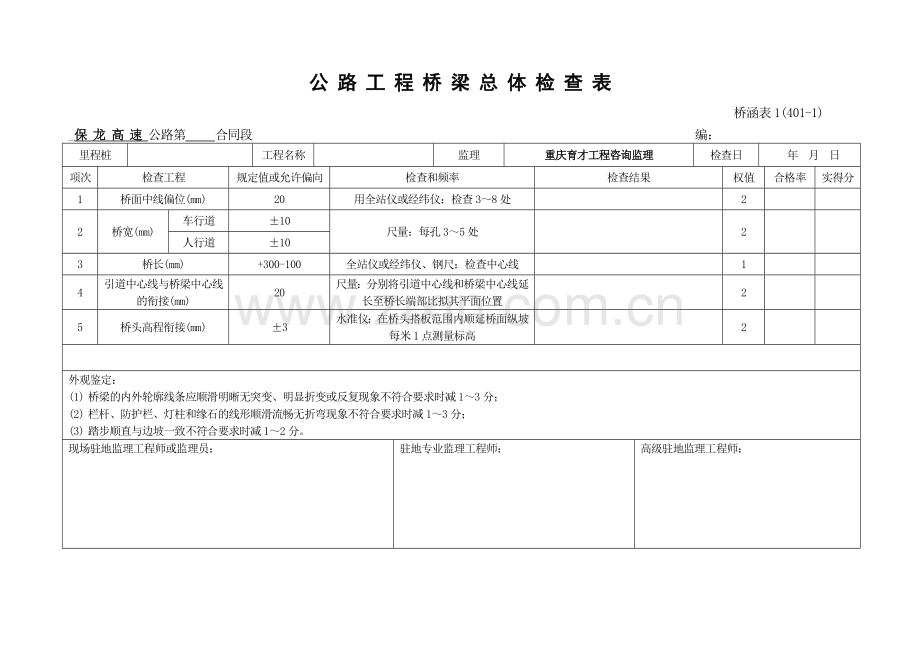

公 路 工 程 桥 梁 总 体 检 查 表
桥涵表1(401-1)
_保 龙 高 速 公路第 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检查工程
规定值或允许偏向
检查和频率
检查结果
权值
合格率
实得分
1
桥面中线偏位(mm)
20
用全站仪或经纬仪：检查3～8处

2

2
桥宽(mm)
车行道
±10
尺量：每孔3～5处

2

人行道
±10
3
桥长(mm)
+300-100
全站仪或经纬仪、钢尺：检查中心线

1

4
引道中心线与桥梁中心线的衔接(mm)
20
尺量：分别将引道中心线和桥梁中心线延长至桥长端部比拟其平面位置

2

5
桥头高程衔接(mm)
±3
水准仪：在桥头搭板范围内顺延桥面纵坡每米1点测量标高

2

外观鉴定：
(1) 桥梁的内外轮廓线条应顺滑明晰无突变、明显折变或反复现象不符合要求时减1～3分；
(2) 栏杆、防护栏、灯柱和缘石的线形顺滑流畅无折弯现象不符合要求时减1～3分；
(3) 踏步顺直与边坡一致不符合要求时减1～2分。
现场驻地监理工程师或监理员：
驻地专业监理工程师：
高级驻地监理工程师：

公 路 工 程 模 板 安 装 检 查 表
桥涵表2(402-1)
保 龙 高 速 公路第__ __合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
轴线偏位
(mm)
基 础
±15
用经纬仪检查梁纵向检查2点其他纵、横各检查2点

2

柱、 墙
±8

梁
±10

墩 台
±10

2
模板标高
(mm)
基 础
±15
用水准仪检查

1

柱、墙、梁
±10

墩 台
±10

装配式构件支承面
+2-5

3
尺寸
(mm)
上部构造
+5-0
用尺量长、宽、高各2点

2

基 础
±30

墩 台
±20

4
平整度
(mm)
外表平整
5
用2m直尺检查2点

2

相邻板外表高差
2
用尺量每接缝检查2点

5
预埋件
预留孔(mm)
预埋件中心线位置
3
用尺量每孔抽查30

1

预留孔中心线位置
10

预留孔截面尺
+10-0

外观鉴定：
模内干净、无杂物拼缝严无漏浆缝隙。支撑稳定木楔结实。
外观实际：

现场驻地监理工程师或监理员：
驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 拱 架、支 架 安 装 检 查 表
桥涵表3(402-2)
__保 龙 高 速 公路第__ 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
高 程(mm)
+20-10
用水准仪：每跨至少测5点

2

2
跨 径(mm)
0-20
用测距仪：每跨抽查3片

1

3
纵轴的平面位置(mm)
跨径的1/1000或30
用经纬仪检查

1

外观鉴定：
支撑稳定、木楔结实。

外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 钢 筋 加 工 及 安 装 检 查 表

桥涵表4(403-8)_保 龙 高 速 公路第__ 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
受力钢
筋间距
(mm)
两排以上排距
±5
每构件检查2个断面用尺量

3

同排
梁板、拱肋
±10

根底、锚碇
墩台、柱
±20

灌 注 柱
±20

2
箍筋、横向程度钢筋、螺旋筋间距(mm)
箍筋、程度筋
±10
每构件检查5～10个间距用尺量

2

螺 旋 筋
±10

3
钢筋骨架尺寸
长
±10
按骨架总数30抽查用尺量

1

宽、高或直径
±5

4
弯起钢筋位置(mm)
±20
尺量：按骨架抽查30

2

5△
保护层厚度
(mm)
柱、梁、拱肋
±5
每构件沿模板周边
检查8处用尺量

3

根底、锚碇、墩台
±10

板
±3

外观鉴定：
﹝1﹞ 钢筋外表应无浮皮、铁锈及焊缝不符合要求时减1～3分；
﹝2﹞ 多层钢筋网要有足够的钢筋支撑以保证骨架的施工钢度不符合要求时减1～3分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公路工程钢筋网检查、预制桩钢筋检查表
桥涵表5(403-12)
__保 龙 高 速 公路第__ 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
钢 筋 网 检 查 表

项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
网的长、宽(mm)
±10
用尺量：全部检查

1

2
网眼尺寸(mm)
±10
用尺量、抽查3个网眼

1

3
对角线差(mm)
15
用尺量、抽查3个网眼对角线

1

预 制 桩 钢 筋 检 查 表
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
纵钢筋间距(mm)
±5
用尺量3个断面

3

2
箍筋、螺旋筋间距(mm)
箍 筋
±10
用尺量5个间距

2

螺旋筋
±10
3
纵向钢筋保护层厚度〔mm〕
±5
用尺量3个断面每断面4处

3

4
桩顶钢筋网片位置(mm)〔mm〕〔mm〕〔mm〕
±5
用尺量：每桩

1

5
桩尖纵向钢筋位置〔mm〕
±5
用尺量：每桩

1

外观鉴定：
(1)钢筋外表应无浮皮、铁锈及焊渣不符合要求时减1～3分。
(2)多层钢筋网要有足够的钢筋支撑以保证骨架的施工钢度不符合要求时减1～3分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 开 挖 基 坑 检 查 表
桥涵表6(404-1)
_保 龙 高 速 公路第_ 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检查工程
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
轴线偏位(mm)
200
用经纬仪检查纵、横各2点

1

2
基底高程(mm)
土质
±50
用水准仪测量5～2处

2

石质
+50-200
3
基坑尺寸(mm)
不小于设计+操作要求
用尺量每边各量1处共4点

1

4
基底承载力(MPa)
不小于设计值
取有代表性的地基土做
试验或检测确定。

2

基底检验内容及要求：
检查施工日记及有关试验资料；检查基底地质情况和承载力是否与图纸相符；
检查基底处理和排水情况是否符合要求；基底平面位置、尺寸、标高在绘出
的平面图上标出来。

现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：

公路工程基桩水下混凝土灌注记录表
桥涵表9(405-5)
__保 龙 高 速 公路第__ 合同段 编：
桥梁名称

监理
重庆育才工程咨询监理
灌注日
年 月 日
墩(台)

桩

桩 径
(m)

设计孔底
标高(m)

灌注前孔底
标高(m)

护筒顶标高(m)

桩顶设计标高(m)

钢筋骨架底标高(m)

混凝土标

水泥厂牌标

水灰比

坍落度
(cm)

每盘混凝土数量(m3)

基准面
标高(m)

计算混凝土
浇注数量
(m3)

实灌混凝土数量(m3)

应灌混凝土厚度(m)

配合比
水泥：砂：砾石：水：外渗剂
总盘数

导总长(m)

时 间
总孔深A
(m)
基准面到混凝土
顶面高度B(m)
混凝土灌注
厚度(m)
导总长
(m)
基准面到导顶
面高度C(m)
导埋深
(m)
重要记事：钢筋位置情况、孔内情况、停灌原因停灌时间载桩头混凝土高度不小于0.5～1.0米事故原因和处理情况等重要记事。
1
2
3=2-1
4

6=4-〔2+5〕

C
基准面
B
A

旁站监理签字： 专业监理工程师签字： 高级驻地监理工程师签字：

公路工程基桩(抗滑桩)干处混凝土灌注记录表
桥涵表9-1(407-1)
桥梁名称

监理
重庆育才工程咨询监理
灌注日
年 月 日
墩(台)

桩

桩 径
(m)

设计孔底
标高(m)

灌注前孔底
标高(m)

桩顶设计标高(m)

钢筋骨架底标高(m)

混凝土标

水泥厂牌标

水灰比

坍落度
(cm)

每盘混凝土数量(m3)

基准面
标高(m)

计算混凝土
浇注数量
(m3)

实灌混凝土数量(m3)

配合比
水泥：砂：砾石：水：外渗剂
总盘数

时 间
总孔深A
(m)
基准面到混凝土
顶面高度B(m)
混凝土灌注
厚度(m)
重要记事：钢筋位置情况、孔内情况、停灌原因停灌时间事故原因和处理情况等重要记事。
1
2
3=1-2

C
基准面
B
A

旁站监理签字： 专业监理工程师签字： 高级驻地监理工程师签字：
__保 龙 高 速 公路第_ 合同段 编：

公 路 工 程 钻 孔 灌 注 桩 检 查 表
桥涵表10(405-2)
保 龙 高 速 公路第_十 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格内
按附录D检查

3

2△
桩位(mm)
群桩
100
用经纬仪检查纵、横方向

2

排架桩
允许
50
全站仪或经纬仪：
每桩检查

极值
100

3
钻孔倾斜度(mm)
1桩长且不大于500
用测壁〔斜〕仪或钻杆锤线法：每桩检查

1

4△
沉淀厚度(mm)
摩擦桩
符合设计要求
沉淀盒或测锤：
每桩检查

2

支承桩
不大于设计规定

5
钢筋骨架底面高程(mm)
±50
水准仪：测每桩骨架顶面高程后算

1

6△
孔深﹝mm﹞
不小于设计
测绳量：每桩测量

3

7△
孔径﹝㎜﹞
不小于设计
探孔器：每桩测量

3

外观鉴定：
(1) 无破损检测桩的质量有缺陷但经设计确认仍可用时应减3分
(2) 桩顶面应平整桩柱连接处应平顺且无部分修补不符合要求时减1～3分。
外观实际：
现场驻地监理工程师或监理员：
驻地专业监理工程师：

高级驻地监理工程师：

公 路 工 程 预 制 桩 检 查 表
桥涵表11(406-2
_保 龙 高 速 公路第__九 合同段 编:
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
长度(mm)
±50
用尺量：每桩检查

1

3
横截面
(mm)
桩的边长
±5
用尺量：每预制件检查2个断面检查10

2

空心桩空心(芯)直径
±5

空心中心与桩中心偏向
±5

4
桩尖对桩的纵轴线(mm)
10
抽查10

1

5
桩纵轴线弯曲矢高(mm)
0.1桩长且不大于20
沿桩长拉线量取矢高：抽检10

1

6
桩顶面与桩纵轴线倾斜偏向(mm)
1桩径或边长且
不大于3
角尺：抽查10

1

7
接桩的接头平面与桩轴平面垂直度
0.5
角尺：抽查20

1

外观鉴定：
1、预制桩的桩顶和桩尖不得有蜂窝、麻面现象。不符合要求时减1～3分；
2、桩头无劈裂如有劈裂时应进展处理并减1～3分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公路工程沉桩(钢筋混凝土、预应力混凝土桩)检查表
桥涵表12(406-3)
_保 龙 高 速 公路第__九 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检查工程
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
桩位(mm)
群 桩
中 间 桩
d/2且不大于250
用全站仪或经纬仪：检查20

2

外 缘 桩
d/4

排架桩
顺桥方向
40

垂直桥轴方向
50

2△
桩尖高程〔mm〕
不高于设计规定
水准仪测桩顶面高程后反算：每桩检查

3

贯入度〔mm〕
小于设计规定
与控制贯入度比拟:
每桩检查

3
倾斜度
直 桩
1
垂线法：每桩检查

2

斜 桩
15tgnθ

注：①d为桩径或短边长度； ②θ为斜桩轴线与垂线间的夹角； ③L为桩长
外观鉴定：
﹝1﹞ 预制桩的桩顶和桩尖不得有蜂窝、麻面现象。不符合要求时减1～3分；
﹝2﹞ 桩头无劈裂如有劈裂时应进展处理并减1～3分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：

高级驻地监理工程师：

挖 孔 桩 检 测 记 录 表
承包：中港二航 保龙高速公路第 十 合同段 表：桥涵表13(407-3)
监理：重庆育才工程咨询监理 桥梁桩： 编：
检测时间

项次 工程名称
月 日
月 日
月 日
月 日
月 日
月 日
月 日
月 日
月 日
月 日
月 日
1
检测深度〔m〕

2
垂直度
〔〕

3
孔径
〔mm〕

4
护壁尺寸〔mm〕

5
地质
情况

6
地下水
情况

桩位平面
地质柱状图

现场监理： 专业监理工程师： 高级驻地监理工程师：

公 路 工 程 挖 孔 桩 检 查
桥涵表14(407-2)
__保 龙 高 速 公路第_ 十 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格内
按附录D检查

3

2△
桩位(mm)
群桩
100
用全站仪或经纬仪
每桩检查

2

排架桩
允许
50

极值
100

3
孔的倾斜度(mm)
0.5桩长且不大于200
锤线法：每桩检测

1

4
钢筋骨架底面高程(mm)
±50
水准仪测骨架顶面高程后反算：每桩检查

1

5△
孔深﹝mm﹞
不小于设计
测绳量：每桩测量

3

6△
孔径﹝㎜﹞
不小于设计
探孔器：每桩测量

3

外观鉴定：
⑴ 无破损检测桩的质量有缺陷但经设计确认仍可用时应减3分；
⑵ 桩顶面应平整桩柱连接处应平顺且无部分修补不符合要求时减1～3分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：

高级驻地监理工程师：

公路工程混凝土、钢筋混凝土根底检查表
桥涵表16(410-23)
__保 龙 高 速 公路第___九 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
平面尺寸(mm)
±50
用尺量长、宽各3处

2

3
根底底面高程(mm)
土质
±50
用水准仪测量5～8处

2

石质
+50-200

4
根底顶面标高(mm)
±30
用水准仪测量5～8处

1

5
轴线偏位 (mm)
25
用全站仪或经纬仪测量纵、横各2点

2

外观鉴定：
混凝土外表应平整无明显施工接缝不符合要求时减1～3分。

外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：

公路工程承台、系梁、墩、台帽及盖梁检查表
桥涵表17(410-24)
_ 保 龙 高 速 公路第___九 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
承 台、 系 梁 检 查 表
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
断面尺寸(mm)
±30
用尺量;检查长、宽、高各2点

1

3
顶面高程(mm)
±20
用水准仪:检查5处

2

4
轴线偏位(mm)
15
用全站仪或经纬仪:纵、横各测量2点

2

墩、 台 帽 及 盖 梁 检 查 表
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
断面尺寸(mm)
±20
用尺量:检查3个断面

2

3△
轴线偏位(mm)
10
用全站仪或经纬仪测量纵、横各2点

2

4△
顶面高程﹝㎜﹞
±10
用水准仪检查3～5点

2

5
支座垫石预留位置〔mm〕
5
用尺量:每个

1

外观鉴定：
(1) 混凝土外表平整、光洁棱角平直,无明显施工接缝,不符合要求时每处减1～3分;
(2) 蜂窝、麻面面积不得超过该面总面积的0.5不符合要求时,每超过0.5减3分,深度超过1cm处理;
(3) 混凝土外表出现非受力裂缝时减1～3分,裂缝宽度超过设计规定或0.15㎜必须处理;
(4) 墩、台帽、盖梁如出现蜂窝、麻面时减1～4分并必须进展修整。
外观实际：

现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 墩、台 身 检 查 表
桥涵表18(410-25)
__保 龙 高 速 公路第__九 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
断面尺寸(mm)
±20
用尺量；检查3个断面

2

3
竖直度或斜度(mm)
0.3H且不大于20
用吊垂线或经纬仪：测量2点

2

4
顶面高程(mm)
±10
用水准仪：测量3处

2

5△
轴线偏位(mm)
10
用全站仪或经纬仪：纵、横各测量2点

2

6
大面积平整度(mm)
5
用2 m直尺：检查竖直、程度两个方向每20㎡各1处

1

7
节段间错台﹝㎜﹞
5
用尺量：每节检查4处

1

8
预埋件位置(mm)
符合设计要求设计无规定：10
用尺量：每个预埋件

1

注：①H为墩、台身高度 ②无预埋件时按括弧内的权值评定。
外观鉴定：
﹝1﹞ 混凝土外表平整施工缝平顺棱角线平直外露面色泽一致不符合要求时减1～3分；
﹝2﹞ 蜂窝、麻面面积不得超过该面面总积的0.5不符合要求时每超过0.5减3分深度超过1cm必须处理；
﹝3﹞ 混凝土外表出现非受力裂缝时减1～3分,裂缝宽度超过设计规定或设计未规定时超过0.15㎜必须处理;
﹝4﹞ 施工临时预埋件或其他临时设施未去除处理时减1～2分。
外观实际：

现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 柱 或 双 壁 墩 检 查 表
桥涵表19(410-26)
_保 龙 高 速 公路第__九 合同段 编：
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
相邻间距(mm)
±20
用尺量或全站仪测量：检查顶、中、底3处

1

3
竖直度(mm)
0.3H且不大于20
用吊垂线或经纬仪：检查2点

2

4
柱(墩)顶高程(mm)
±10
用水准仪测量：检查3处

2

5△
轴线偏位(mm)
10
用全站仪或经纬仪：纵、横各测量2点

2

6
断面尺寸(mm)
±15
用尺量：检查3个断面

1

7
节段间错台﹝㎜﹞
5
用尺量：每节检查2～4处

1

注：①H为墩身或柱高度
外观鉴定：
﹝5﹞ 混凝土外表平整施工缝平顺棱角线平直外露面色泽一致不符合要求时减1～3分；
﹝6﹞ 蜂窝、麻面面积不得超过该面面总积的0.5不符合要求时每超过0.5减3分深度超过1cm必须处理；
﹝7﹞ 混凝土外表出现非受力裂缝时减1～3分,裂缝宽度超过设计规定或设计未规定时超过0.15㎜必须处理;
﹝8﹞ 施工临时预埋件或其他临时设施未去除处理时减1～2分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 预 制 梁 (板) 检 查 表
_保 龙 高 速 公路第 九 合同段 编： 桥涵表20(410-28)
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实得分
1△
混凝土强度(MPa)
在合格之内
按附录D检查

3

2
梁(板)长度(mm)
+5-10
用尺量：每梁(板)

1

3
宽
度
(mm)
干接缝(梁翼缘、板)
±10
用尺量：检查3处

1

湿接缝(梁翼缘、板)
±20

箱梁
顶 宽
±30

底 宽
±20

4△
高度
(mm)
梁、板
±5
用尺量：检查2个断面

1

箱梁
0-5
5△
断面尺寸 (mm)
顶板厚
+5,-0
用尺量：检查2个端面

2

底板厚

腹板或梁肋

6
平整度(mm)
5
用2m直尺量：每侧每10m 梁长测1处

1

7
横系梁及预埋件位置(mm)
5
用尺量：每个预制件

1

外观鉴定：
(1) 混凝土外表平整颜色均匀一致无明显施工接缝不符合要求时减1～3分；
(2) 混凝土外表不得出现蜂窝、麻面如出现必须修整并减1～2分；
(3) 混凝土外表出现非受力裂缝减1～3分裂缝宽度超过设计规定或设计未规定时超过0.15mm必须处理；
(4) 封锚混凝土应实、平整不符合要求减2～4分。
外观实际：
现场驻地监理工程师或监理员：

驻地专业监理工程师：
高级驻地监理工程师：
公 路 工 程 就 地 浇 筑 梁 (板) 检 查 表
_保 龙 高 速 公路第__九 合同段 编： 桥涵表21(410-29)
里程桩

工程名称

监理
重庆育才工程咨询监理
检查日
年 月 日
项次
检 查 项 目
规定值或允许偏向
检查和频率
检 查 结 果
权值
合格率
实
