基于西门子PLC控制交通灯毕业设计.docx

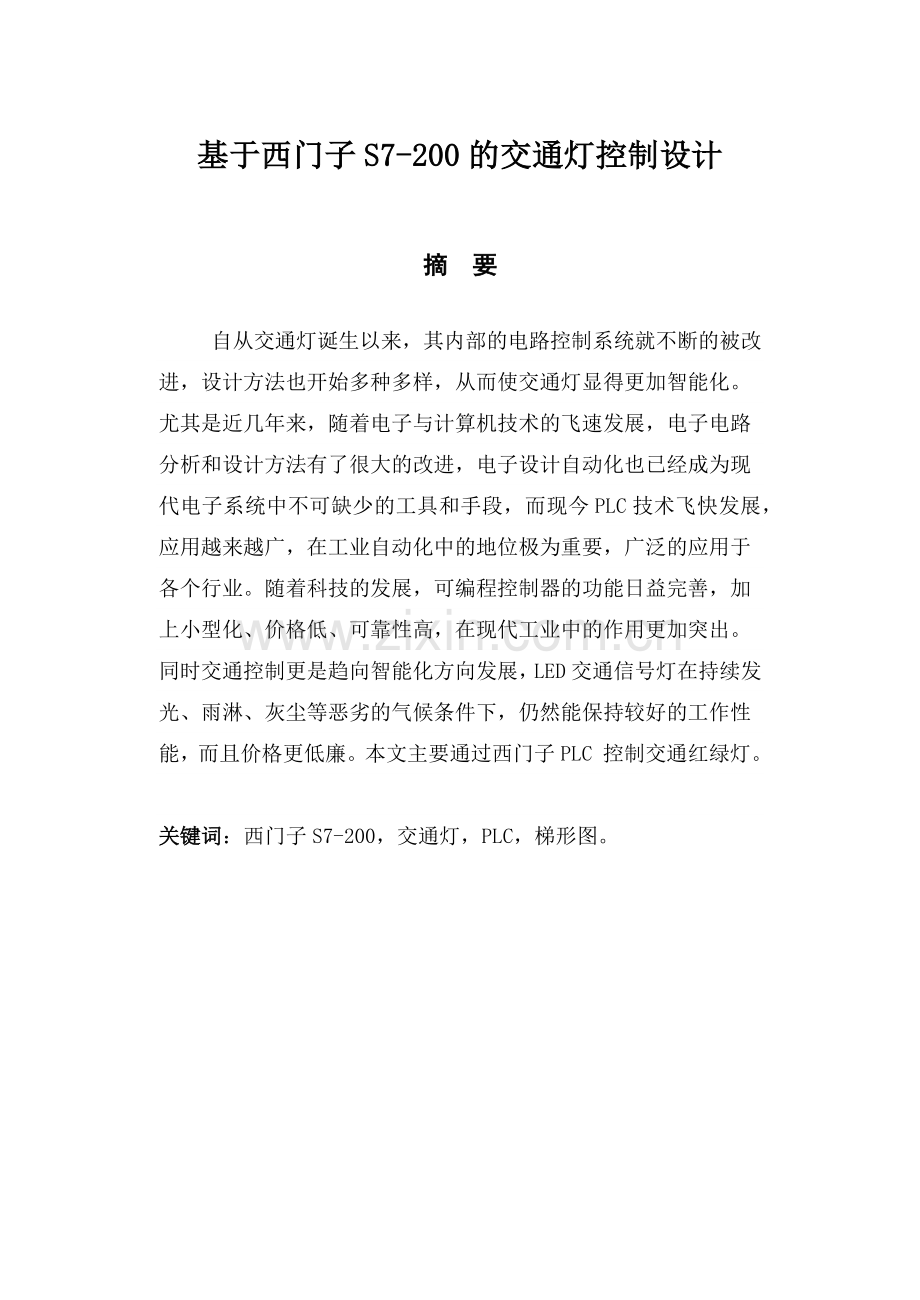

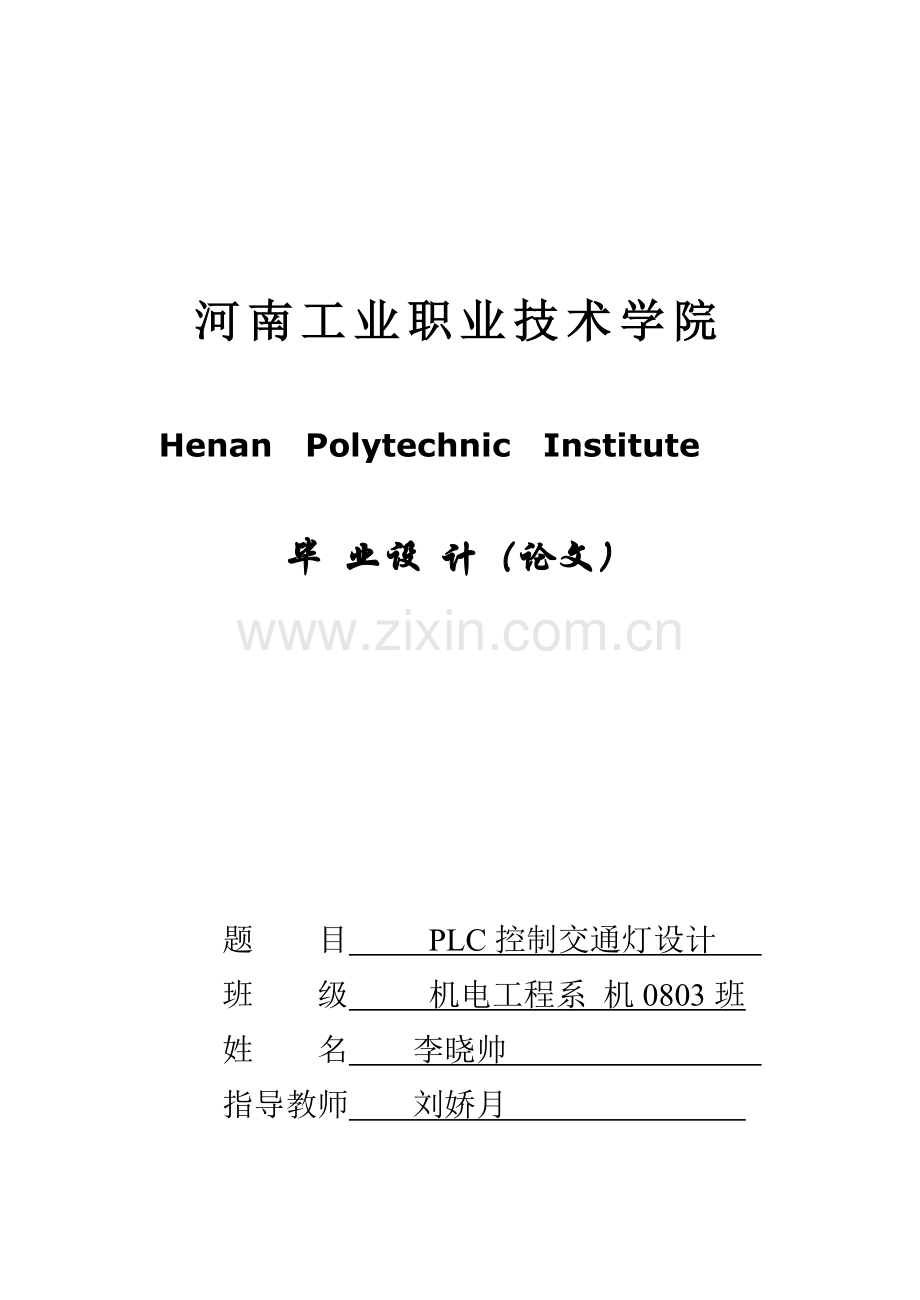

河南工业职业技术学院Henan Polytechnic Institute毕 业设 计（论文）题 目 PLC控制交通灯设计 班 级 机电工程系 机0803班姓 名 李晓帅 指导教师 刘娇月 基于西门子S7-200的交通灯控制设计摘 要自从交通灯诞生以来，其内部的电路控制系统就不断的被改进，设计方法也开始多种多样，从而使交通灯显得更加智能化。尤其是近几年来，随着电子与计算机技术的飞速发展，电子电路分析和设计方法有了很大的改进，电子设计自动化也已经成为现代电子系统中不可缺少的工具和手段，而现今PLC技术飞快发展，应用越来越广，在工业自动化中的地位极为重要，广泛的应用于各个行业。随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出。同时交通控制更是趋向智能化方向发展，LED交通信号灯在持续发光、雨淋、灰尘等恶劣的气候条件下，仍然能保持较好的工作性能，而且价格更低廉。本文主要通过西门子PLC 控制交通红绿灯。关键词：西门子S7-200，交通灯，PLC，梯形图。Based on the design of Siemens S7-200 traffic control ABSTRACT Since the birth of traffic lights, the circuit in its internal control system have continually been improved, also began to design methods varied, so that traffic lights become more intelligent. In particular, in recent years, with electronics and the rapid development of computer technology, electronic circuit analysis and design methods have greatly improved, electronic design automation has become a modern electronic system in an indispensable tool and means now, PLC todays rapid technological development, has become an increasingly widespread applications in industrial automation position is extremely important, widely used in various industries. With the development of science and technology, programmable controllers improvement of the function, together with the small, low-price, high reliability in the modern industry of a more prominent role, And more traffic control Trend is the development of intelligent, LED traffic lights in the continuing luminescence, rain, dust and other adverse weather conditions, can still maintain good work performance and lower prices. In this paper, Siemens Programmable Logic Controller control traffic through the traffic lights. Key words: Siemens S7-200, traffic lights, PLC, ladder-diagram. 第1章：plc的基础知识1.1概念 PLC是Programmable Logic Controller的缩写，即可编程逻辑控制器。它经历了可编程序矩阵控制器PMC、可编程序顺序控制器PSC、可编程序逻辑控制器PLC和可编程序控制器PC几个不同时期。为与个人计算机（PC）相区别，所以现在仍然将可编程逻辑控制器简称plc。它是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。1.2 plc的由来与发展1.21 由来1968年美国汽车公司提出取代继电器控制装置的要求。1969 年，美国数字设备公司研制出了第一台可编程控制器 PDP14 ，在美国通用汽车公司的生产线上试用成功，首次采用程序化的手段应用于电气控制，这是第一代可编程序控制器，称Programmable，是世界上公认的第一台PLC。1969年，美国研制出世界第一台PDP-14;1971年，日本研制出第一台DCS-8;1973年，德国研制出第一台PLC;1974年，中国研制出第一台PLC;1.22 发展(一) 早期的PLC(60年代末70年代中期)早期的PLC一般称为可编程逻辑控制器。这时的PLC多少有点继电器控制装置的替代物的含义，其主要功能只是执行原先由继电器完成的顺序控制，定时等。(二) 中期的PLC(70年代中期80年代中，后期)在70年代，微处理器的出现使PLC发生了巨大的变化。美国，日本，德国等一些厂家先后开始采用微处理器作为PLC的中央处理单元(CPU)。这样，使PLC得功能大大增强。在软件方面，除了保持其原有的逻辑运算、计时、计数等功能以外，还增加了算术运算、数据处理和传送、通讯、自诊断等功能。在硬件方面，除了保持其原有的开关模块以外，还增加了模拟量模块、远程I/O模块、各种特殊功能模块。并扩大了存储器的容量，使各种逻辑线圈的数量增加，还提供了一定数量的数据寄存器，使PLC得应用范围得以扩大。(三) 近期的PLC(80年代中、后期至今)进入80年代中、后期，由于超大规模集成电路技术的迅速发展，微处理器的市场价格大幅度下跌，使得各种类型的PLC所采用的微处理器的当次普遍提高。而且，为了进一步提高PLC的处理速度，各制造厂商还纷纷研制开发了专用逻辑处理芯片。这样使得PLC软、硬件功能发生了巨大变化。目前，可编程控制器在机械制造、石油化工、冶金钢铁、汽车、交通，轻工业等领域的应用都得到了长足的发展。 1.3 plc的功能1.31 PLC的功能主要包含以下几个方面： 1：控制功能逻辑控制，包括（定时，计数，顺序，逻辑）控制。 2：数据采集、存储与处理功能数学运算功能 3：输入/输出接口调理功能具有A/D、D/A转换功能，通过I/O模块完成对模拟量的控制和调节。位数和精度可以根据用户要求选择。 具有温度测量接口，直接连接各种电阻或电偶。 4：通信、联网功能现代PLC大多数都采用了通信、网络技术，有RS232或RS485接口，可进行远程I/O控制，多台 PLC可彼此间联网、通信，外部器件与一台或多台可编程控制器的信号处理单元之间，实现程序和数据交换，如程序转移、数据文档转移、监视和诊断。通信接口或通信处理器按标准的硬件接口或专有的通信协议完成程序和数据的转移。如西门 子S7-200的Profibus现场总线口，其通信速率可以达到12Mbps。 在系统构成时，可由一台计算机与多台PLC构成“集中管理、分散控制”的分布式控制网络，以便完成较大规模的复杂控制。通常所说的SCADA系统，现场端和远程端也可以采用PLC作现场机。 5：人机界面功能提供操作者以监视机器/过程工作必需的信息。允许操作者和PC系统与其应用程序相互作用，以便作决策和调整。 6：编程、调试等使用复杂程度不同的手持、便携和桌面式编程器、工作站和操作屏，进行编程、调试、监视 、试验和记录，并通过打印机打印出程序文件。1.4 plc的工作原理和结构1.41 PLC的工作原理： 采用循环扫描方式。在PLC处于运行状态时，从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。注意：由于PLC是扫描工作过程，在程序执行阶段即使输入发生了变化，输入状态映象寄存器的内容也不会变化，要等到下一周期的输入处理阶段才能改变。1.42 结构：plc实质上是一种专用与工业控制的计算机，其硬件结构基本上与微型计算机再结构上分为固定式和组合式（模块式）两种，固定式plc包括CPU板，I/O板，显示面板，内存块，电源等，这些元素组合成一个不可拆卸的整体。模块式plc包括CPU模块，I/O模块，内存模块，电源模块，底板或机架。这些模块可以按照一定的规则组合配置。接口部件输出PLC的基本结构框图如下：输入接口部件件中央处理单元 CPU板 电源部件1.5 PLC的硬件介绍及选型1.51 硬件介绍（一）PLC的类型 PLC按结构分为整体型和模块型两类，按应用环境分为现场安装和控制室安装两类；按CPU字长分为1位、4位、8位、16位、32位、64位等。 （二）输入输出模块的选择 输入输出模块的选择应考虑与应用要求的统一。例如对输入模块，应考虑信号电平、信号传输距离、信号隔离、信号供电方式等应用要求。对输出模块，应考虑选用的输出模块类型，通常继电器输出模块具有价格低、使用电压范围广、寿命短、响应时间较长等特点；可控硅输出模块适用于开关频繁，电感性低功率因数负荷场合，但价格较贵，过载能力较差。输出模块还有直流输出、交流输出和模拟量输出等，与应用要求应一致。 （三）CPU的构成 CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。 CPU主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。内存主要用于存储程序及数据，是PLC不可缺少的组成单元。 在使用者看来，不必要详细分析CPU的内部电路，但对各部分的工作机制还是应有足够的理解。CPU的控制器控制CPU工作，由它读取指令、解释指令及执行指令。但工作节奏由震荡信号控制。运算器用于进行数字或逻辑运算，在控制器指挥下工作。寄存器参与运算，并存储运算的中间结果，它也是在控制器指挥下工作。 CPU速度和内存容量是PLC的重要参数，它们决定着PLC的工作速度，IO数量及软件容量等，因此限制着控制规模。 （四）I/O的分配 PLC与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O模块集成了PLC的I/O电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。输入模块将电信号变换成数字信号进入PLC系统，输出模块相反。I/O分为开关量输入（DI），开关量输出（DO），模拟量输入（AI），模拟量输出（AO）等模块。 常用的I/O分类如下： 开关量：按电压水平分，有220VAC、110VAC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。 模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。 除了上述通用IO外，还有特殊IO模块，如热电阻、热电偶、脉冲等模块。 按I/O点数确定模块规格及数量，I/O模块可多可少，但其最大数受CPU所能管理的基本配置的能力，即受最大的底板或机架槽数限制。 （五）电源的选择 根据PLC输出端所带的负载是直流型还是交流型，是大电流还是小电流，以及PLC输出点动作的频率等，从而确定输出端采用继电器输出，还是晶体管输出，或品闸管输出。不同的负载选用不同的输出方式，对系统的稳定运行是很重要的。 电源模块的选择主要考虑电源输出额定电流和电源输入电压.电源模块的输出额定电流必须大于CPU模块、I/O模块和其它特殊模块等消耗电流的总和,同时还应考虑今后I/O模块的扩展等因素;电源输入电压一般根据现场的实际需要而定。直流输入电源对于输入电压一般都是宽范围:如5V为4.5-9V,12V为9-18V,24V为18-36V,48V为36-72V,110V为60-160V。交流输入电源一般为220VAC(176-264V)和三相三线(四线),并带有PFC功率因数校正功能。（六）存储器的选择 由于计算机集成芯片技术的发展，存储器的价格已下降，因此，为保证应用项目的正常投运，一般要求PLC的存储器容量，按256个I/O点至少选8K存储器选择。需要复杂控制功能时，应选择容量更大，档次更高的存储器。 经济性的考虑 ，选择PLC时，应考虑性能价格比。考虑经济性时，应同时考虑应用的可扩展性、可操作性、投入产出比等因素，进行比较和兼顾，最终选出较满意的产品。 输入输出点数对价格有直接影响。每增加一块输入输出卡件就需增加一定的费用。当点数增加到某一数值后，相应的存储器容量、机架、母板等也要相应增加，因此，点数的增加对CPU选用、存储器容量、控制功能范围等选择都有影响。在估算和选用时应充分考虑，使整个控制系统有较合理的性能价格比。 （七）PLC 接地良好的接地是PLC安全可靠运行的重要条件。为了抑制干扰，PLC一般最好单独接地，与其它设备分别使用各自的接地装置，PLC的接地线应尽量短，使接地点尽量靠近PLC。同时，接地电阻要小于100，接地线的截面应大于mm。另外，PLC的CPU单元必须接地，若使用了I/O扩展单元等，则CPU单元应与它们具有共同的接地体，而且从任一单元的保护接地端到地的电阻都不能大于100。（八）底板或机架 大多数模块式PLC使用底板或机架，其作用是：电气上，实现各模块间的联系，使CPU能访问底板上的所有模块，机械上，实现各模块间的连接，使各模块构成一个整体。 1.52 PLC系统的其它设备 编程设备：编程器是PLC开发应用、监测运行、检查维护不可缺少的器件，用于编程、对系统作一些设定、监控PLC及PLC所控制的系统的工作状况，但它不直接参与现场控制运行。小编程器PLC一般有手持型编程器，目前一般由计算机（运行编程软件）充当编程器。也就是我们系统的上位机。 人机界面：最简单的人机界面是指示灯和按钮，目前液晶屏（或触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件）充当人机界面非常普及。 1.53 PLC的通信联网 依靠先进的工业网络技术可以迅速有效地收集、传送生产和管理数据。因此网络在自动化系统集成工程中的重要性越来越显著，甚至有人提出网络就是控制器的观点说法。 PLC具有通信联网的功能，它使PLC与PLC 之间、PLC与上位计算机以及其他智能设备之间能够交换信息，形成一个统一的整体，实现分散集中控制。多数PLC具有RS-232接口，还有一些内置有支持各自通信协议的接口。PLC的通信现在主要采用通过多点接口（MPI）的数据通讯、PROFIBUS 或工业以太网进行联网。1.6 S7-200系列PLC的基本指令1.61 逻辑取及输出线圈指令（LD、LDI、OUT）（一）指令用法LD：取指令，用于常开触点与母线连接。LDI：取反指令，用于常闭触点与母线连接。OUT：线圈驱动指令，用于将逻辑运算的结果驱动一个指定线圈。（二）指令用法说明（1）LD、LDI指令用于将触点接到母线上，操作目标元件为X、Y、M、T、C、S。LD、LDI指令还可与AND、ORB指令配合，用于分支回路的起点。（2）OUT指令的目标元件为Y、M、T、C、S和功能指令线圈。（3）OUT指令可以连续使用若干次，相当于线圈并联。1.62 单个触点串联指令（AND、ANI）1.指令用法AND：与指令。用于单个触点的串联，完成逻辑“与”运算，助记符号为AND*，*为触点地址。ANI：与反指令。用于常闭触点的串联，完成逻辑“与非”运算，助记符号为ANI*，*为触点地址。2.指令用法说明（1）AND、ANI指令均用于单个触点的串联，串联触点数目没有限制。该指令可以重复多次使用。指令的目标元件为X、Y、M、T、C、S。（2）OUT指令后，通过触点对其他线圈使用OUT指令称为纵接输出。（3）串联触点的数目和纵接的次数虽然没有限制，但由于图形编程器和打印机功能有限制，因此尽量做到一行不超过10个触点和1个线圈，连续输出总共不超过24行。（4）串联和并联指令是用来描述单个触点与其他触点或触点组成的电路连接关系的。指令名称指令符功能操作数取LD bit读入逻辑行或电路块的第一个常开接点Bit：I，Q，M，SM，T，C，V，S取反LDN bit读入逻辑行或电路块的第一个常闭接点与A bit串联一个常开接点与非AN bit串联一个常闭接点或O bit并联一个常开接点或非ON bit并联一个常闭接点电路块与ALD串联一个电路块无电路块或OLD并联一个电路块输出= bit输出逻辑行的运算结果Bit：Q，M，SM，T，C，V，S置位S bit，N置继电器状态为接通Bit：Q，M，SM，V，S复位R bit，N使继电器复位为断开表 S7-200系列的基本逻辑指令1.63 S7-200系列PLC的定时器指令 类型、编号及分辨率1.TON接通延时 2.TONR有记忆接通延时 3.TOF断开延时3种分辨率（时基）：1ms、10ms、100ms分别对应不同的定时器号 定时器6个要素： 指令格式（时基、编号等） 预置值PT 使能IN 复位3种定时器不同 当前值Txxx 定时器状态（位）可由触点显示 定时值=时基预置值PT。由于定时器的计时间隔与程序的扫描周期并不同步，定时器可能在其时基（1ms、10ms、100ms）内任何时间启动，所以，未避免计时时间丢失，一般要求设置PT预置值必须大于最小需要的时间间隔。例如：使用10ms时基定时器实现140ms延时（时间间隔），则PT应设置为15（10ms15=150ms） 两种。SIMATIC是专为S7-200PLC设计的，专用性强，采用SIMATIC指令编写的程序执行时间短，可以使用LAD、STL、FBD三种编辑器。IEC1131-3指令集是按国际电工委员会（IEC）PLC编程标准提供的指令系统，作为不同PLC厂商的指令标准，集中指令较少。有些SIMATIC所包含的指令，在IEC 1131-3中不是标准指令。IEC1131-3标准指令集适用于不同厂家PLC，可以使用LAD和FBD两种编辑器。本教材主要用SIMATIC编程模式。1.73 STEP7-Mirco/WIN主要编程功能与程序的上载下载（一）下载如果已经成功地在运行STEP 7-Micro/WIN32的个人计算机和PLC之间建立了通讯，就可以将编译好的程序下载至该PLC。如果PLC中已经有内容将被覆盖。下载步骤如下：（1）下载之前， PLC必须位于“停止”的工作方式。检查PLC上的工作方式指示灯，如果PLC没有在“停止”，单击工具条中的“停止”按钮，将PLC至于停止方式。（2）单击工具条中的“下载”按钮，或用菜单命令“文件”“下载”。出现“下载”对话框。（3）根据默认值，在初次发出下载命令时，“程序代码块”、“数据块”和“CPU配置”（系统块）复选框都被选中。如果不需要下载某个块，可以清除该复选框。（4）单击“确定”，开始下载程序。如果下载成功，将出现一个确认框会显示以下信息：下载成功。（5）如果STEP 7-Micro/WIN 32中的CPU类型与实际的PLC不匹配，会显示以下警告信息：“为项目所选的PLC类型与远程PLC类型不匹配。继续下载吗？”（6）此时应纠正PLC类型选项，选择“否”，终止下载程序。（7）用菜单命令“PLC” “类型”，调出“PLC类型”对话框。单击“读取PLC”按钮，由STEP 7-Micro/WIN32自动读取正确的数值。单击“确定”，确认PLC类型。（8）单击工具条中的“下载”按钮，重新开始下载程序，或用菜单命令“文件”“下载”。下载成功后，单击工具条中的“运行”按钮，或“PLC” “运行”，PLC进入RUN（运行）工作方式。（二） 上载用下面的方法从PLC将项目元件上载到STEP 7-Micro/WIN 32程序编辑器：n 单击“上载”按钮。n 选择菜单命令“文件”“上载”。n 按快捷键组合Ctrl+U。执行的步骤与下载基本相同，选择需的上载的块（程序块、数据块或系统块），单击“上载”按钮，上载的程序将从PLC复制到当前打开的项目中，随后即可保存上载的程序。1.74 程序的调试与监控在运行STEP 7-Micro/WIN 32编程设备和PLC之间建立通信并向PLC下载程序后，便可运行程序，收集状态进行监控和调试程序。（一）选择工作方式PLC有运行和停止两种工作方式。在不同的工作方式下，PLC进行调试的操作方法不同。 单击工具栏中的“运行”按钮或“停止”按钮可以进入相应的工作方式.（1） 选择STOP工作方式在STOP（停止）工作方式中，可以创建和编辑程序，PLC处于半空闲状态：停止用户程序执行；执行输入更新；用户中断条件被禁用。PLC操作系统继续监控PLC，将状态数据传递给STEP 7-Micro/WIN 32，并执行所有的“强制”或“取消强制”命令。当PLC位于STOP（停止）工作方式可以进行下列操作：1 使用图状态或程序状态检视操作数的当前值。（因为程序未执行，这一步骤等同于执行“单次读取”）2 可以使用图状态或程序状态强制数值。使用图状态写入数值。3 写入或强制输出。4 执行有限次扫描，并通过状态图或程序状态观察结果。（二） 选择运行工作方式当PLC位于RUN（运行）工作方式时，不能使用“首次扫描”或“多次扫描”功能。可以在状态图表中写入和强制数值，或使用LAD或FBD程序编辑器强制数值，方法与在STOP（停止）工作方式中强制数值相同。还可以执行下列操作（不能在STOP工作方式使用）：1 使用图状态收集PLC数据值的连续更新。如果希望使用单次更新，图状态必须关闭，才能使用“单次读取”命令。2 使用程序状态收集PLC数据值的连续更新。3 使用RUN工作方式中的“程序编辑”编辑程序，并将改动下载至PLC。 1.8 顺序功能图(SFC)顺序功能图(SFC)又叫做状态转移图或功能表图，它是描述控制系统的控制过程、功能和特性的一种图形，也是设计可编程序控制器的顺序控制程序的有力工具。这是一种位于其他编程语言之上的图形语言，用来编制顺序控制程序。SFC提供了一种组织程序的图形方法，在SFC中可以用别的语言嵌套编程。步、转换和动作(Action)是SFC中的3种主要元件。步是一种逻辑块，即对应于特定的控制任务的编程逻辑，动作是控制任务的独立部分，转换是从一个任务到另一个任务的原因。 对于目前大多数可编程序控制器来说，SFC还仅仅作为组织编程的工具使用，尚需用其他编程语言(如梯形图)将它转换为可编程序控制器可执行的程序。因此，通常只是将SFC作为可编程序控制器的辅助编程工具，而不是一种独立的编程语言。第2章： 交通灯控制要求 2.1路况示意图（模拟图）21交通灯示意图 北 西 东 南2.2工作要求和过程主要工序要求如下：信号灯受启动开关控制。当启动开关接同时，信号灯系统开始工作，先南、北红灯亮，在东、西绿灯亮。当启动开关断开时，所有信号灯都熄灭。（1）南、北绿灯和东、西绿灯不能同时亮，如果同时亮则应关闭信号灯系统，并立刻报警。（2）南、北红灯亮维持25s，在南、北红灯亮的同时东.西灯也亮，并维持20s，到20s时，东、西绿灯闪亮，闪亮3s 后熄灭。在动系绿灯熄灭时，东.西黄灯亮，并维持2s。到2s时，东、西黄灯熄灭，东、西红灯亮。同时，南、北红灯熄灭，绿灯亮。（3）东、西红灯亮维持30s，南、北绿灯亮维持25s，然后闪亮3s后熄灭，同时南、北黄灯亮，维持2s后熄灭，这时南、北红灯亮，东、西绿灯亮。（4）上述动作循环进行。注意：要求南北绿灯和东西绿灯不能同时亮，否则关闭系统，并立刻报警。2.3根据交通灯示意图模拟控制实验在PLC交通灯模拟模块中，东西南北都有3个控制信号灯，他们分别是： 1， 禁止通行灯 （亮时为红色） 2， 允许通行 （亮时为绿色） 3， 准备禁止通行 （亮时为黄色）所以结合交通灯实际情况可以设计交通灯模拟控制实验：当交通系统起动开关接通时按照工作要求南北向和东西向均设有红灯25秒，绿灯20秒，绿灯闪亮3秒和黄灯2秒。当东西方向的红灯点亮时，南北方向应该依次点亮绿灯，绿灯闪亮，然后黄灯点亮。反之，当南北方向的红灯点亮时，东西方向应该依次点亮绿灯，绿灯闪亮，然后黄灯点亮。当起动开关断开时，所有信号灯都熄灭。第3章 交通灯控制的设计3.1 顺序功能图根据第二章交通灯的控制要求可以画出顺序功能图设启动按钮用I0.0表示, 6个工作状态分别用顺序控制继电器位S0.0,S0.1,S0.2,S0.3,S0.4.S0.5表示,分别用T0.T1,T2,T3,T4,T5表示定时器.当I0.0启动按钮得电时,将激活S0.0,进入第一步状态,在该状态南北红灯亮,东西绿灯亮,同时启动定时器T1, T1定时时间到时,转换条件满足,结束S0.0激活S0.1进入下一个工作状态, 在该状态南北红灯亮,东西绿灯闪.同时启动定时器T2, T2定时时间到时,转换条件满足,结束S0.1激活S0.2进入下一个工作状态, 在该状态南北红灯亮,东西黄灯亮,依次激活S0.3,S0.4.S0.5,当定时器T6时间到时再次激活S0.0,不断循环执行.顺序功能图如图3.1所示3.2 I/O分配及接线图硬件结构设计了解各个对象的控制要求,分析对象的控制要求,确定输入/输出(I/O)接口的数量,确定所控制参数的精度及类型.如对开关量,模拟量的控制,用户存储器的存储容量等.选择合适的PLC机型及外设,完成PLC的硬件结构配置. 根据上述选型及工作要求,绘制PLC控制交通灯的电路接线图,编制I/O接口功能表,根据信号控制要求,I/O分配及其接线分别如图3.2（1），（2）所示所谓输入/输出接口电路是PLC与被控对象间传递输入输出信号的接口部件，各输入输出点的通断态用发光二极管（LED）显示，外部接线一般接在PLC的接线端子上。 南北红灯亮东西绿灯闪南北红灯亮东西绿灯亮南北红灯亮东西黄灯亮东西红灯亮南北绿灯亮东西红灯亮南北绿灯闪东西红灯亮南北黄灯亮原始状态S0.0S0.1S0.5S0.2S0.3S0.4南北绿灯亮东西绿灯亮报警并使I0.0失电I0.0T0T1T2T3T4T5图3.1 交通灯顺序功能图下面先跟据输入/输出接口的数量编制出输入输出分配表：I/O分配表输入输出机内器件报警灯 Q0.0T37 南北红灯 25S南北红灯Q0.1T38 东西红灯 25S启动开关I0.0南北绿灯Q0.2T39 东西绿灯 20S南北黄灯Q0.3T40 东西绿灯闪 3S停止开关I0.1东西红灯Q0.4T41 东西黄灯 2S东西绿灯Q0.5T42 南北绿灯 20S东西黄灯Q0.6T43 南北绿灯闪 3ST44 南北黄灯 2S图3.2（1）根据输入输出分配表画出接线图，如下：I0.0 Q0.0 Q0.1 Q0.2I0.1 1L Q0.31M Q0.4 Q0.52L GND+24V L1 NSB1SB2220V3.2 交通灯PLC外部I/O分配及接线图3.3 编制程序根据上述I/O分配表编制出程序如下：T37T38I0.0Q0.0IN TONPT 100ms250ssT38T37IN TONPT 100ms250sT39T37I0.0Q0.0IN TONPT 100ms200sSsST40T39IN TONPT 100ms30T41T40IN TONPT 100ms20T42T37IN TONPT 100ms200T43T423020T44T43IN TONPT 100msIN TONPT 100msQ0.1I0.0Q0.0T37 Q0.4T37 Q0.2T39Q0.1 T40T40 =I1T40T40=I20T41Q0.3T40T42Q0.5T42Q0.4 T43T43=I1T43T43=I20Q0.6T44T43 Q0.0Q0.5Q0.2 指令表如下LDI0.0TONT38, 250ANQ0.0LDNQ0.0ANT38AI0.0TONT37, 250AT37LDT37TONT39, 200LDT39LDT40TONT40, 30ANT41LDT40=Q0.3TONT41, 20LDQ0.4LDT37ANT42TONT42, 200=Q0.5LDT42LDT43 =I,I=1TONT43, 30AT43 =I,I=20LDNT37AT43 =I,I=1AT40 =I,I=20AT40 =I,I=30=Q0.23.4交通灯时序波形图所谓时序图(Sequence Diagram)用来显示对象之间的关系，并强调对象之间消息的时间顺序，同时显示了对象之间的交互。下面就根据交通灯的工作要求画出他的时序波形图.如图2.4 启动开关南北红灯南北绿灯南北黄灯东西红灯东西绿灯东西黄灯3.4 交通灯控制时序波形3.5 PLC系统调试(1)常规检查。在通电之前要耐心细致地作一系列的常规检查(包括接线检查、绝缘检查、接地电阻检查、保险检查等)，避免损坏PLC模块(用STEP7的诊断程序对所有模块进行检查)。(2)系统调试。系统调试可按离线调试与在线调试两阶段进行。其中离线调试主要是对程序的编制工作进行检查和调试，采
