(文末附答案)2022届八年级物理第十八章电功率典型例题.pdf

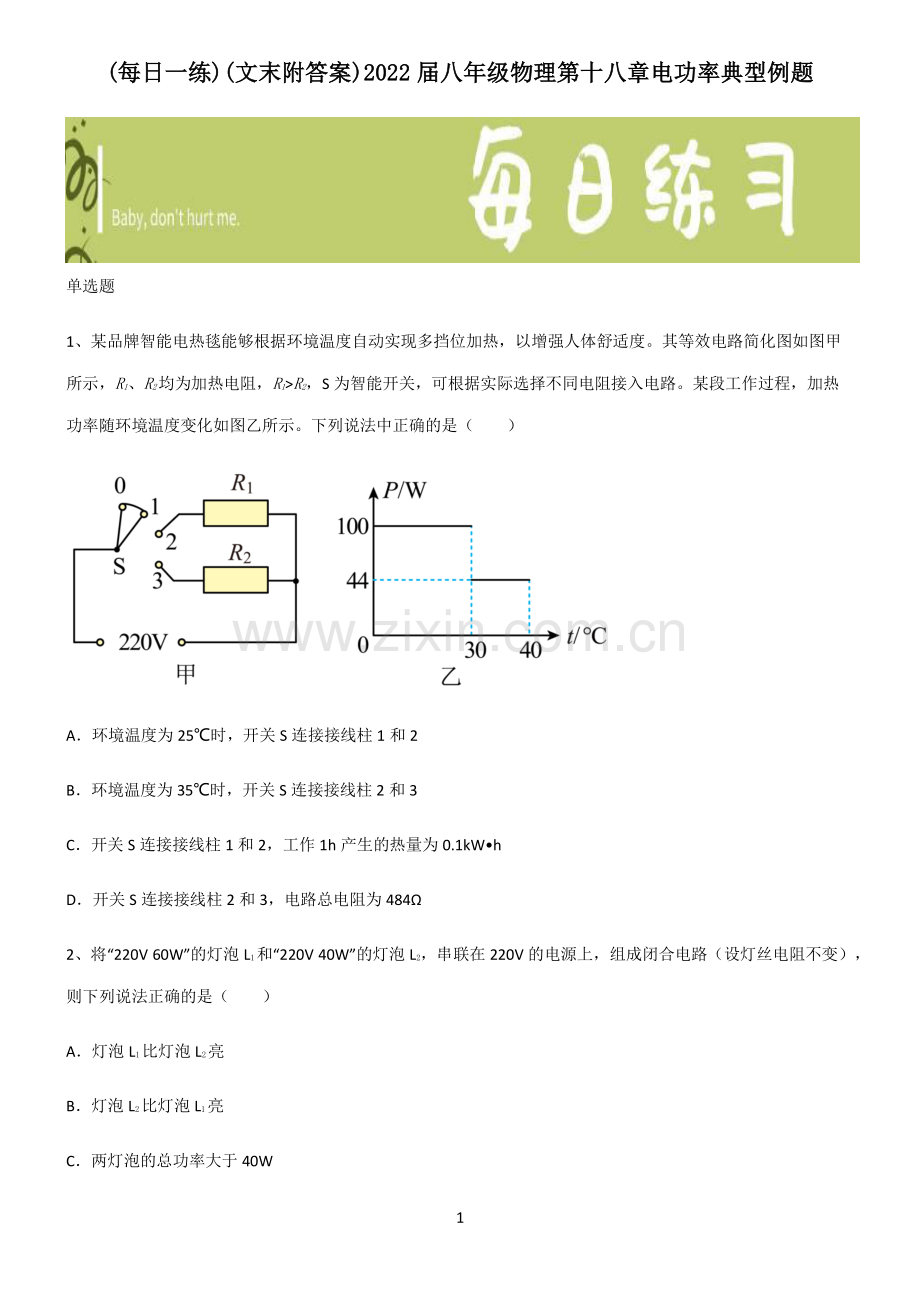

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届八年级物理第十八章电功率典型例题届八年级物理第十八章电功率典型例题 单选题 1、某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如图甲所示，R1、R2均为加热电阻，R1R2，S 为智能开关，可根据实际选择不同电阻接入电路。某段工作过程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（）A环境温度为 25时，开关 S 连接接线柱 1 和 2 B环境温度为 35时，开关 S 连接接线柱 2 和 3 C开关 S 连接接线柱 1 和 2，工作 1h 产生的热量为 0.1kWh D开关 S 连接接线柱 2 和 3，电路总电阻为 484 2、将“220V 60W”的灯泡 L1和“220V 40W”的灯泡 L2，串联在 220V 的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A灯泡 L1比灯泡 L2亮 B灯泡 L2比灯泡 L1亮 C两灯泡的总功率大于 40W 2 D两灯泡的实际功率都变为其额定功率的一半 3、关于电学知识，下列法正确的（）A B C D 4、如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是理想电流表或电压表。当只闭合开关 S、S1时，a、b的指针均明显偏转将位于中点的滑片 P 向左移动，a的示数不变，b的示数有变化，下列说法正确的是（）3 Ab可能是电压表 B只闭合 S、S2将滑片 P 向左移动，a表与b表示数之比可能不变 C只闭合 S，调节滑动变阻器，可实现整个电路消耗的总功率最小 D闭合开关 S，保持滑片不动，再闭合开关 S2，a表示数可能不变 5、如图甲所示，两个电压表的量程都是0 15V，电流表的量程是0 0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为 1A；闭合开关，为了保证所有元件都安全，滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图象AB和BC，下列说法正确的是（）A电源电压为 6VB小灯泡正常发光时的电流为 0.6A C滑动变阻器的取值范围为5 55D该电路功率范围为2.4W 6W 6、图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（）4 A被测者体温越高，电路中的电流越小 B被测者体温越高，定值电阻R0两端电压越大 C被测者体温越低，整个电路消耗的功率越大 D将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小 7、家庭电路中某用电器正常工作时电流大约为 10A，该用电器最可能是（）A节能灯 B电热水壶 C电视机 D电饭锅 多选题 8、如图甲所示电路，电源电压恒定。闭合开关 S 后，调节滑动变阻器的滑片 P，从右端滑至左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙所示。下列说法正确的是（）A电压表 V2的示数是用图线 a 来表示 B小灯泡的额定功率为 6W C电源电压为 18V D当滑片在右端时，定值电阻R0与滑动变阻器的功率之比为 37 5 9、“充电宝”是指可以直接给移动设备充电且自身具有储电单元的装置，是近年来比较流行的数码设备。如图为某品牌充电宝的铭牌，根据铭牌上的信息，下列说法正确的是（）A对充电宝充电时，充电宝相当于电路中的用电器 B该品牌的充电宝在家庭电路中是可以正常工作的 C电池容量表示的是该充电宝最大可以储存的电能 D手机充电的过程，电能转化为手机电池的化学能 10、将如图甲所示的电热水瓶，接入家庭电路中单独工作时，观察到电能表（如图乙）的转盘转 6 转用时1min。下列关于电能表和电热水瓶的说法不正确的是（）A电能表应接在空气开关和用电器之间 B该电能表所在家庭电路用电器同时工作时总功率不能超过 2200W C电热水瓶的实际功率是 600W D若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的 综合题 11、空气质量指数是确保实现碧水蓝天的重要指标，如表的空气质量等级是按照空气质量指数划分的。图甲是6 环保项目学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压 18V 保持不变，定值电阻R0的阻值为 100，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。空气质量指数 K 050 51100 101150 151200 201300 300 空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染（1）气敏电阻R的阻值随空气质量指数增大而_，空气污染的程度越小，电路中的电流越_，电路中电流为 0.1A 时，对应的空气质量等级为_。（2）当空气质量指数为 300 时，R0消耗的电功率为_W。12、阅读下面短文并回答问题 混合动力汽车 图甲是我国自主研制生产的一种环保混合动力实验汽车。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池，当电池使用到剩下最大容量的 20%停止供电。测试人员驾驶该车在平直公路上以 50km/h 的速度匀速行驶 1h，观察仪表盘，发现这段时间内燃机消耗燃油 10kg，蓄电池储存的能量由最大值的 20%增大至最大值的 70%。该车行驶时所受阻力f和车速v的关系如图乙所示，汽车的某些参数如下表所示。（燃油热值q=4.0107J/kg）7 电机 输出最大功率/kW 40 电池 输出电压/V 300 最大容量/J 1.0108 整车 质量/t 1（1）混合动力汽车的内燃机是一台单缸四冲程汽油机，如图所示是汽油机的_冲程，若飞轮转速是2400r/min，则每秒对外做功_次；（2）若汽车发动机以恒定功率输出，在爬坡的时候减慢车速，目的是_；（3）下列说法不正确的是_ A蓄电池充电时电能转化为化学能 B司机遇到紧急情况刹车时，人会向前倾 C行驶时轮胎发热是因为热传递 D测试过程中汽车行驶时的牵引力为 2000N（4）整个测试过程中，该汽车发动机的牵引力做功为_J，同时蓄电池获得的电能为_J，经过测试可以大致计算出，在这种情况下汽车的能量利用率为_；（5）在汽车的测试过程中，若只用蓄电池提供动力且假设电能全部转化为机械能 该车在电池充满电的情况下以 25km/h 最多可行驶_km；该车所能达到的最大速度为_km/h。8 2022 届八年级物理第十八章电功率_003 参考答案 1、答案：D 解析：A环境温度为 25时，观察图乙，可知，这时加热功率为 100W，功率较大，根据电功率公式=2可知，电路的总电阻较小，观察图甲，智能开关 S 连接接线柱 1 和 2 时，只有电阻R1接入电路，智能开关 S 连接接线柱 2 和 3 时，R1和R2并联接入电路，电路的总电阻比智能开关 S 连接接线柱 1 和 2 时的，还要小，则环境温度为 25时，应该是智能开关 S 连接接线柱 2 和 3，故 A 错误；B环境温度为 35时，观察图乙，可知，这时加热功率为 44W，功率较小，根据电功率公式=2可知，电路的总电阻较大，由 A 解析可知，只有仅仅电阻R1接入电路时，电路的总电阻才较大，则智能开关 S 是连接接线柱 1 和 2，故 B 错误；C开关 S 连接接线柱 1 和 2，只有电阻R1接入电路，电路的总电阻较大，加热功率较小，为 44W=0.044kW，则工作 1h 产生的热量为 =0.044kW 1h=0.044kW h 工作 1h 产生的热量为0.044kW h，故 C 错误；D开关 S 连接接线柱 2 和 3 时，加热功率较大，为 100W，电源电压为 220V，根据电功率公式=2可知，电路的总电阻为 总=2=(220V)2100W=484 电路总电阻为 484，故 D 正确。故选 D。2、答案：B 解析：9 A B灯泡 L1的电阻为 1=2=(220V)260W=806.7 灯泡 L2的电阻为 2=2=(220V)240W1210 由于串联，电流相同，电阻大的电功率大，灯泡亮，故 A 错误；故 B 正确；C总电阻为 总=1+2=806.7+1210=2016.7 则总功率为 =2=(220V)22016.7=24W 故 C 错误；D由于电阻不同，电压不同，电压没有变为原来的一半，故两灯泡的实际功率也没有变为其额定功率的一半，故 D 错误。故选 B。3、答案：B 解析：A、“3000r/kWh”表示电路中每消耗 1kWh 的电能，电能表的转盘转 3000 转，故 A 错误；B、在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡，三孔插座“左零、右火、上地”，故 B 正确；C、由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，调节滑动变阻器在电路中的阻值，多次测量求平均值无意义，故 C 错误；10 D、由 Q=I2Rt 可知在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多，故 D 错误 故选 B 小提示：本题为电学综合题，考查了电能表参数的理解、开关的连接方法、灯丝电阻与温度的关系、焦耳定律，知识点较多，要求认真审题，属于易错题！4、答案：D 解析：A只闭合开关 S、S1时，R1短路，定值电阻R2和滑动变阻器R在不同路径上，a表和R2在一条路径上，b表和滑动变阻器串联在一条路径上，因为此时a、b的指针均明显偏转将位于中点的滑片 P 向左移动，a的示数不变，b的示数有变化，所以b一定是电流表，a表可能是电流表也可能是电压表，故 A 错误；B只闭合 S、S2时，若a表是电流表，滑动变阻器R和定值电阻R2被短路，a、b表的示数相同，电流表a测的是R1的电流，a表示数不变，a表与b表示数之比无意义，若a表是电压表，滑动变阻器R和定值电阻R1串联，电压表测的是滑动变阻器的电压，a表与b表示数之比为滑动变阻器的电阻，当滑片向左移动时，其比值变大，故 B 错误；C 要想使电路中的电流最小，电源电压一定，就是电路中的电阻最大，当电路串联时电阻最大，所以只闭合S、S2时且a表是电压表时，此时电路电阻最大，功率最小，故 C 错误；D闭合开关 S，在闭合开关 S2前后，若a表示电压表，这两种情况滑动变阻器R和定值电阻R1串联，电压表测的是滑动变阻器的电压，因为滑片位置不变，所以电路中电阻不变，电流不变，滑动变阻器两端电压不变，即电压表示数不变，故 D 正确。故选 D。5、答案：D 解析：11 A由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。当滑片位于a点时，电路中的电流最大，由图乙可知，电路中的电流为 最大=0.5A 灯泡两端的电压为 L=6V 变阻器两端的电压为 滑=6V 因串联电路中总电压等于各分电压之和，所以，电源的电压为 =L+滑=6V+6V=12V 故 A 错误；B由于小灯泡两端的电压不许超过额定电压，所以电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，故 B 错误；C当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，灯泡两端的电压最小，滑动变阻器两端的电压最大，所以，1V 为灯泡两端的电压，11V 为滑动变阻器两端的电压；由图乙可知，电路的最小电流为 最小=0.2A 则根据欧姆定律可得，滑动变阻器的最大电阻为 滑最大=滑最大最小=11V0.2A=55 当滑片位于a点时，电路中的电流最大，电路中的电流最大时灯泡正常发光，则灯泡正常发光的电流为 0.5A，则由欧姆定律可得，滑动变阻器接入电路中的最小电阻为 12 滑最小=滑最小最大=6V0.5A=12 所以，滑动变阻器的取值范围为12 55，故 C 错误；D根据上述分析可知，当滑片位于右端时，电路的功率最小，最小功率为 最小=最小=12V 0.2A=2.4W 当滑片位于a点时，电路的功率最大，最大功率为 最大=最大=12V 0.5A=6W 所以，该电路功率范围为2.4W 6W，故 D 正确。故选 D。6、答案：B 解析：由图可知定值电阻R0与热敏电阻R串联，显示仪并联在定值电阻R0两端。AB因为R的阻值随温度的升高而减小，被测者体温越高，则R的阻值越小，则电路总电阻越小，根据=可知电路中的电流越大，由=可知定值电阻R0两端电压越大，故 A 错误，B 正确；C因为R的阻值随温度的升高而减小，故被测者体温越低，则R的阻值越大，则电路总电阻越大，根据=可知电路中的电流越小，根据P=UI可知整个电路消耗的功率越小，故 C 错误；D将R0换为阻值更大的电阻，则电路总电阻变大，根据=可知电路中的电流变小；而测相同温度时，即热敏电阻R的电阻不变，根据=可知热敏电阻R两端的电压变小，根据串联分压可知定值电阻R0两端电压越大，即显示仪示数变大，故 D 错误。故选 B。7、答案：B 13 解析：A节能灯正常工作的电流约 0.1A，故 A 不符合题意；B电热水壶的功率在 2000W 左右，正常工作时电流大约为 10A，故 B 符合题意；C电视机工作时的功率约为 100W，电流大约是 0.5A，故 C 不符合题意；D电饭锅的电功率约为 1100W，工作电流约 5A，故 D 不符合题意。故选 B。8、答案：BD 解析：由电路图可知，灯泡 L 与定值电阻R0、滑动变阻器R串联，电压表 V1测R0两端的电压，电压表 V2测 L 与R0两端的电压，电流表测电路中的电流；A电压表 V2的示数大于电压表 V1的示数，则电压表 V2的示数是用图线 b 来表示，故 A 错误；BC当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表 V2测电源两端的电压，由图乙可知，电路中的最大电流I大=1.0A，电压表 V1的示数U0=6V，电压表 V1的示数为 12V，即电源的电压U=12V，则灯泡 L 两端的电压 L=0=12V 6V=6V 小灯泡的额定功率为 L=LL=6V 1.0A=6W 故 B 正确、C 错误；D当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流I小=0.5A，电压表 V1的示数UV1=3V，即定值电阻R0两端的电压为 3V，电压表 V2的示数UV2=5V，此时滑动变阻器两端的电压 14 UR=UUV2=12V5V=7V 根据串联电路的电流特点和P=UI可知，定值电阻R0与滑动变阻器的功率之比为 37，故 D 正确。故选 BD。9、答案：ABD 解析：A对充电宝充电时，电能转化为化学能，充电宝相当于电路中的用电器，故 A 正确；B该品牌的充电宝输入电压范围为 100240V，在 220V 的家庭电路中可以正常工作，故 B 正确；C电池容量单位是 mAh，与电能的单位 J 不能等价变换，故 C 错误；D手机充电的过程，电能转化为手机电池的化学能，故 D 正确。故选 ABD。10、答案：ABD 解析：A电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故 A 错误，符合题意；B由表盘信息可知，电能表允许通过的最大电流I=20A，工作电压为 220V，该电能表所在家庭电路用电器同时工作时最大总电功率 =220V 20A=4400W 故 B 错误，符合题意；C600revs/kW h表示电路中每消耗1kW h的电能，电能表转盘转 600 转，则转 6 转消耗的电能 =1kW h=6r600rkW h=0.01kW h 实际功率 15 =0.01kWh160h=0.6kW=600W 故 C 正确，不符合题意；D若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间互不影响，是并联的，故 D 错误，符合题意。故选 ABD。11、答案：减小 小 良 2.25 解析：（1）123由如图乙所示，气敏电阻R的阻值随空气质量指数增大而减小；两电阻串联在电路中，空气污染的程度越小，空气质量指数越小，气敏电阻阻值越大，则电路中总电阻越大，且电源电压不变，则电路中的电流越小；电路中电流为 0.1A 时，电路总电阻为 总=18V0.1A=180 气敏电阻R接入阻值为 =总 0=180 100=80 由图乙可知此时空气质量指数K为 51100，对应的空气质量等级为良。（2）4当空气质量指数为 300 时，由图乙可知此时气敏电阻R接入阻值为 20，电路总电阻为 总=0+=100+20=120 电路中的电流为=总=18V120=0.15A 则R0消耗的电功率为 16 =20=(0.15A)2 100=2.25W 12、答案：做功 20 增大牵引力 C 1108 5107 37.5%80 60 解析：（1）1进、排气门关闭，火花塞点火，活塞下行，此时为汽油机的做功冲程。2飞轮转速为 n=2400r/min=40r/s 飞轮每秒转 40 转；已知汽油机每个工作循环中，飞轮转动 2 转，对外做功 1 次，因次，汽油机每秒对外做功20 次。（2）3根据公式=可知，当功率P恒定时，减慢车速v，可以使汽车获得更大的牵引力F。（3）4A蓄电池充电时，电能转化为化学能存在电池中，待蓄电池被使用时，存储的化学能又转化为电能，实现对外供电，故 A 正确，不符合题意；B司机遇到紧急情况刹车时，由于惯性，人有继续保持向前运动的趋势，故人会前倾，故 B 正确，不符合题意；C行驶时轮胎发热，是因为摩擦力对轮胎表面做功，导致轮胎内能增加，温度升高，故 C 错误，符合题意；D测试过程中汽车以v=50km/h 匀速行驶，故汽车处于平衡状态，水平方向所受的牵引力与摩擦阻力相等，结合图乙可知，此时汽车受到的摩擦阻力为 2000N，故其牵引力也为 2000N，故 D 正确，不符合题意。故选 C。（4）5汽车以v=50km/h 匀速行驶t=1h，行驶的距离为 s=vt=50km/h1h=50km=5104m 牵引力为F=2103N，则牵引力做功为 W=Fs=2103N5104m=1108J 17 6蓄电池储存的能量的最大值为W电池=1.0108J，能量由最大值的 20%增大至最大值的 70%，获得的电能为 W获得=(70%-20%)W电池=5.0107J 7汽油燃烧释放的能量为 Q放=mq=10kg4.0107J/kg=4108J 在这种情况下汽车的能量利用率 =+有用放 100%=1.0 108J+5 107J4.0 108J 100%=37.5%（5）8当汽车速度为v0=25km/h，根据图乙可知，汽车受到的摩擦阻力为 f0=1000N 设汽车最远行驶距离为s0，电池最大输出能量为 Wmax 输出=80%1.0108J=8107J 则汽车最远行驶距离为 0=max 输出0=8 107J1000N=80km 9根据图乙可知，汽车所受阻力与速度的关系为 fx=40N h/kmv=144N s/mv 汽车电机输出功率与速度、阻力的关系为 P电机=fxv=144N s/mv2 电机最大输出功率为Pmax=40kw 时，可以获得最大速度 max=max40=40000W144Ns/m=503m/s=60km/h
