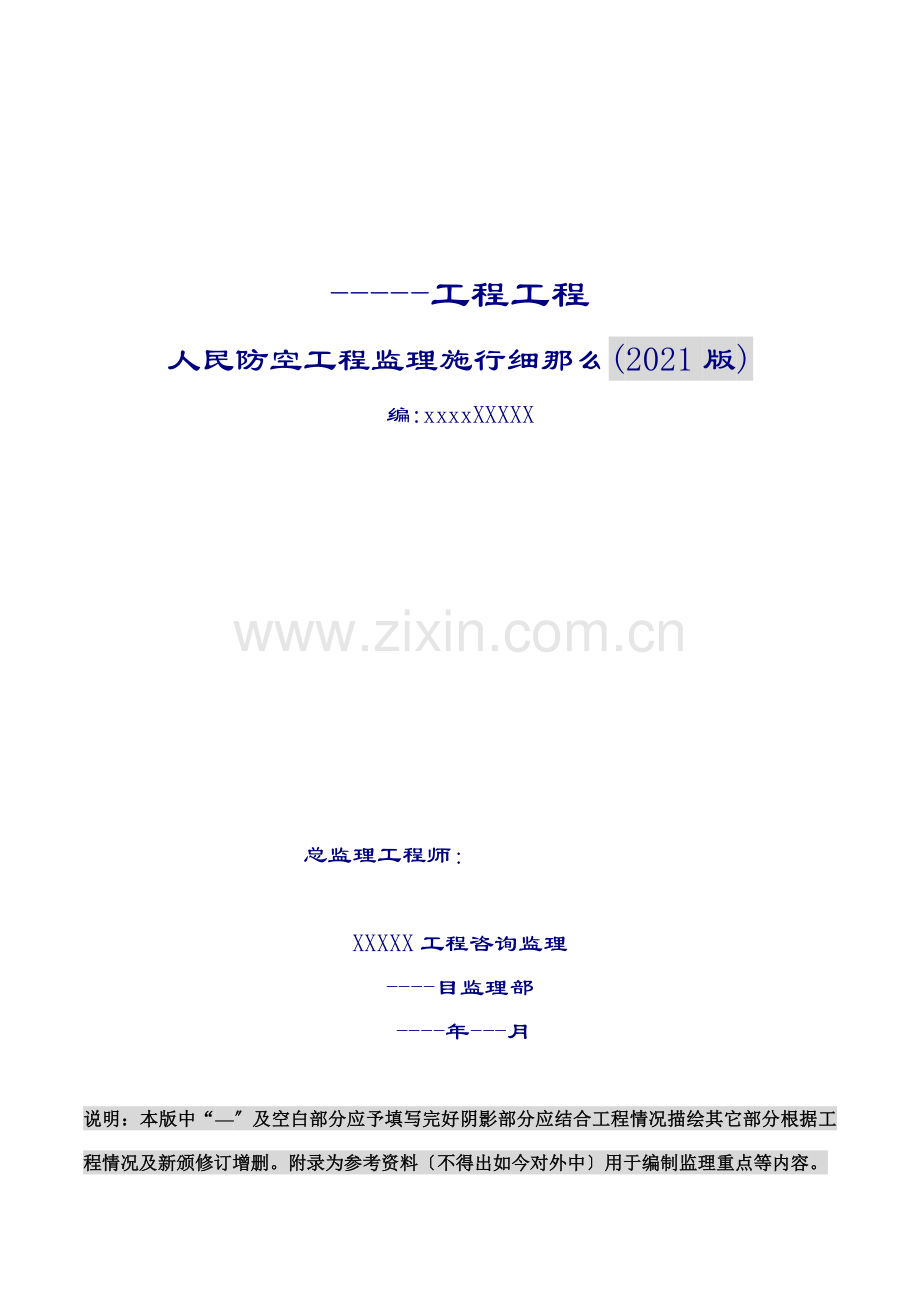

人民防空工程监理施行细那么(2021版)
编:xxxxXXXXX

总监理工程师：

XXXXX工程咨询监理
----目监理部
----年---月

说明：本版中“—〞及空白部分应予填写完好阴影部分应结合工程情况描绘其它部分根据工程情况及新颁修订增删。附录为参考资料〔不得出如今对外中〕用于编制监理重点等内容。
目 录
一、 工程概况
二、 监理工作根据
三、 监理措施
四、 质量控制重点
五、 资料理
附录A相关工作流程
附录B人防工程特征部位施工过程控制要点
附录C人防工程验收考前须知

一、工程概况
序
项 目
内 容
1
工程名称

2
工程

3
建立

4
设计

5
监理

6
施工总包

7
监视

8
构件、设备供给

9
人防设计概况
人防建筑面积

类别
甲类/乙类
战时用处

抗力等级

平时用处

防化级别

人防各专业设计要求

二、监理工作根据
1. ?人民防空法?
2. ?加强人民防空工作的?
3. ?北京人民防空?
4. ?北京防空地下室平战结合假设干措施?的(92)京防办字第71
5. ?北京人民防空工程建立与使用理规定?北京人民
6. ?北京人民防空工程开工验收备案理暂行规定?(2001)京防办字第74
7. ?北京人防工程防护设备理规定?
8. ?人防工程监视站监视工作程序及规定?[2002]质监人防站字第9
9. 人民防空工程设计审核批准单
10. 人防办防工程监视站监视理要求
11. 经审批批准的施工图设计
12. ?工程建立强迫性条文?
13. GB50038-2005?人民防空地下室设计?
14. GB50225-2005?人民防空工程设计?
15. GB50098-98?人民防空工程设计防火?〔2001版〕
16. GB50134-2004?人民防空工程施工及验收?
17. GB50108-2001?地下工程防水技术?
18. RFJ01-2002?人民防空工程质量检验评定?
19. 防空地下室图集FK01-02、FJ01-04、FS01-02、FD01-02、FG01-03〔2004版〕
20. 和北京有关、规程、和其他行业。
三、监理措施
1、施工应具备相应的资质施工现场质量理应有相应的施工技术、健全的质量理体系、施工质量控制和检验制度施工人员应进展人防工程与技术等专业知识的培训。
人防构件及设备供给厂家应为人防办批准的人防工程防护设备定点消费厂家及北京民防已备案手续进入北京防护设备的企业不得使用非定点消费厂家的。
2、工程开工前总承包填报?工程技术报审表?附程序审批同意的施工方案报工程监理机构审核经审定同意前方可施工。
总包应组织平安技术交底交底记录报工程监理机构备案。人防工程施工应符合设计要求人防工程施工时的平安技术、环境保护、防火措施等必须符合有关专项规定。
3、人防构件及设备应提供人防工程防护设备消费答应证书复印件及出厂合格证〔复印件盖定点厂家红章〕并填报?工程物资进场报验表?。
Ø 人防构件及设备的零部件应齐全不得有锈蚀与损坏；
Ø 部件应注明型、规格铭牌及标识等应齐全；
4、人防工程施工中应对隐蔽工程进展验收施工应填报?隐蔽工程检查记录?隐蔽前按人防监视站的理要求报监视人员验收。
Ø 钢筋混凝土施工隐蔽验收工程：变形缝、施工缝、后浇带、预留套、埋设件等设置的形式与构造；人防出口止水做法；钢筋的品种、规格、数量、位置、锚固及连接位置、长度、保护层厚度等；对拉螺栓的形式与构造；安装吊钩的形式与构造等。
Ø 孔口防护设施的制作安装隐蔽验收工程：防〔〕门门框〔预埋件〕的规格、型、开启方向、构造、防腐处理及安装位置、锚固〔附加〕钢筋；防爆活门框〔预埋件〕的规格、型、开启方向、构造、防腐处理及安装位置、锚固〔附加〕钢筋；平战转换预埋件的材质、规格、型、防腐处理及安装位置等；
Ø 道与附件安装隐蔽验收工程：穿墙套的材质、规格、型、翼环〔抗力片〕焊接、构造钢筋、防腐处理及安装位置；封填充材料及抗力片安装；电缆、电线的过线盒安装及电安设等；
5、质量检验及功能性试验工程：防水混凝土的抗渗试件；防〔〕门开启及闭锁；活门启闭；通风及道阀门、防爆波闸阀的启闭；通风机试运转；气试验；超压试验；电气系统试验；柴油发电机组试运行等。
6、检验批按GB50300及GB50134-2004等规定划分资料理按人防监视站要求进展。
7、在人防工程开工验收7个工作日前建立人防工程监视站承受人防工程监视站监视工程开工验收建立在人防工程开工验收前应获得区、人民防空主部门出具的人防工程认可。
四、质量控制重点
1、工程监理机构应配合建立按合法程序组织人防工程各专业工程的检查和验收执行人防专业设备采购供给的规定及材料设备进场检验、验收制度。工程监理机构要提醒并协助建立落实：人防工程设计专项审批手续是否齐全；是否按已审批人防工程的建立规模、防护组织进展建立有无甩、漏项和降低行为；人防工程的设计变更洽商等是否按有关规定变更手续；按合同约定提供的建材、构配件和设备是否为合格。其负责采购的人防专业设备是否符合有关规定。当人防工程室外出入口和通风不具备与主体同时开工时是否相关手续。要求施工：执行人防专业施工理制度、专业、、规定技术交底等；按有关规定采购人防专业设备。
2、未经审核批准的人防工程施工图不得用于工程施工。人防工程专业审图为推行的强迫审图制度在北京修建人防工程要到人防专业审图部门进展图纸审核。北京辖区内修建人防工程要到北京民防技术效劳中心进展图纸报审；中直、国人防办对其系统内的人防工程进展图纸审核。未经审核批准的人防工程施工图不得用于工程施工否那么将被视为“不照图施工〞和不按基建程序建立人防工程处责任将受到行政处分。
3、按规定、按程序人防工程变更及洽商手续。由于人防工程具有专业性经审核批准的人防工程施工图纸不得擅自变更假设确因客观原因需要进展变更的必须由建立报经北京民防技术效劳中心核准并进展备案。由建立、监理、施工、设计形成的人防工程设计变更、工程洽商等尽各方签认齐全仍被人防行政理部门视为无效变更、洽商同时视为“不照图施工〞造成削弱人防工程使用功能的情况将依法对责任进展行政处分。
4、模板及支架安装质量控制重点：
Ø 施工按规定编制专项方案必须保证模板及支架有足够的刚度、强度和稳定性；
Ø 模板及支架各部分形状、尺寸和互相位置正确模板接缝严临空墙及门框墙模板的对拉螺栓应符合防水混凝土的有关要求；
5、混凝土施工质量控制重点：
Ø 混凝土采用的水泥、外加剂等原材料质量应符合要求并进展复试；
Ø 混凝土的供给应保证连续浇筑大体积混凝土应审查方案、采取有效的措施进展控制；
Ø 口部、防护闭段、采光井等有防护闭要求的部位应一次整体浇筑混凝土；
Ø 施工缝的位置及处理应符合要求；
Ø 旁站检查混凝土施工工序混凝土应振捣实；
6、防〔〕门的安装质量控制重点：
Ø 门框安装埋设的位置及开向正确不得遗漏；
Ø 门扇上下铰页受力均匀门扇与门框贴合严封条压缩量均匀、严不漏气；
Ø 启闭灵敏、开启位置不受其它线影响；
Ø 零部件齐全、完好；
7、闭穿墙短的制作安装质量控制重点：
Ø 给水、压力排水、电缆电线等闭穿墙短应采用壁厚大于3mm的钢闭翼环与短结合部位应满焊；
Ø 闭穿墙短伸出墙面长度应符合规定；
五、资料理
1、人防工程施工前应具有以下：
Ø 工程地质勘察；
Ø 经过批准的施工图设计；
Ø 施工区域内原有地下线、地下构筑物的图纸资料；
Ø 经审批的施工方案；
Ø 试验资料；
2、施工应整理提供以下和记录：
Ø 图纸会审、设计变更、洽商记录；
Ø 原材料质量合格证书及检验〔试验〕；
Ø 工程施工记录；
Ø 隐蔽工程验收记录；
Ø 混凝土试件及道、设备系统试验；
Ø 开工图及其它有关和记录；
3、建立人防工程开工验收备案应当提交以下：
Ø 人防工程开工验收备案表；
Ø 人防工程开工验收。〔人防工程开工验收应包括人防工程报建日施工图设计审查勘查、设计、施工、工程监理等签署的开工验收原始有关质量检测和功能性试验资料以及备案认为需要提供的有关资料〕；
Ø  区、人民防空主部门出具的认可；
Ø 施工签署的人防工程质量保修书；
Ø 法规、规章规定必须提供的其它。
