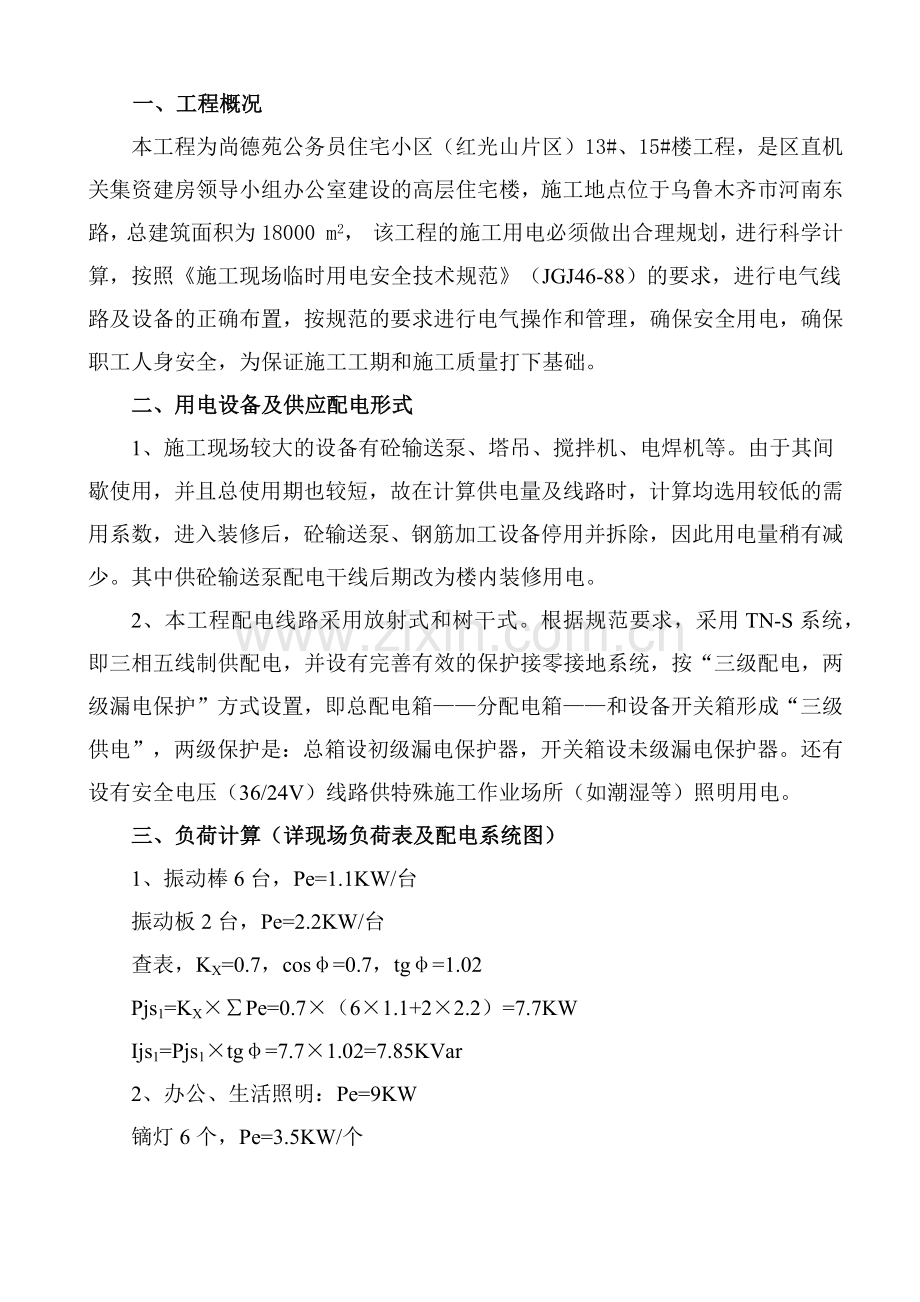

一、工程概况
本工程为尚德苑公务员住宅小区（红光山片区）13#、15#楼工程，是区直机关集资建房领导小组办公室建设的高层住宅楼，施工地点位于乌鲁木齐市河南东路，总建筑面积为18000 m2， 该工程的施工用电必须做出合理规划，进行科学计算，按照《施工现场临时用电安全技术规范》（JGJ46-88）的要求，进行电气线路及设备的正确布置，按规范的要求进行电气操作和管理，确保安全用电，确保职工人身安全，为保证施工工期和施工质量打下基础。
二、用电设备及供应配电形式
1、施工现场较大的设备有砼输送泵、塔吊、搅拌机、电焊机等。由于其间歇使用，并且总使用期也较短，故在计算供电量及线路时，计算均选用较低的需用系数，进入装修后，砼输送泵、钢筋加工设备停用并拆除，因此用电量稍有减少。其中供砼输送泵配电干线后期改为楼内装修用电。
2、本工程配电线路采用放射式和树干式。根据规范要求，采用TN-S系统，即三相五线制供配电，并设有完善有效的保护接零接地系统，按“三级配电，两级漏电保护”方式设置，即总配电箱——分配电箱——和设备开关箱形成“三级供电”，两级保护是：总箱设初级漏电保护器，开关箱设未级漏电保护器。还有设有安全电压（36/24V）线路供特殊施工作业场所（如潮湿等）照明用电。
三、负荷计算（详现场负荷表及配电系统图）
1、振动棒6台，Pe=1.1KW/台
振动板2台，Pe=2.2KW/台
查表，KX=0.7，cosφ=0.7，tgφ=1.02
Pjs1=KX×∑Pe=0.7×（6×1.1+2×2.2）=7.7KW
Ijs1=Pjs1×tgφ=7.7×1.02=7.85KVar
2、办公、生活照明：Pe=9KW
镝灯6个，Pe=3.5KW/个

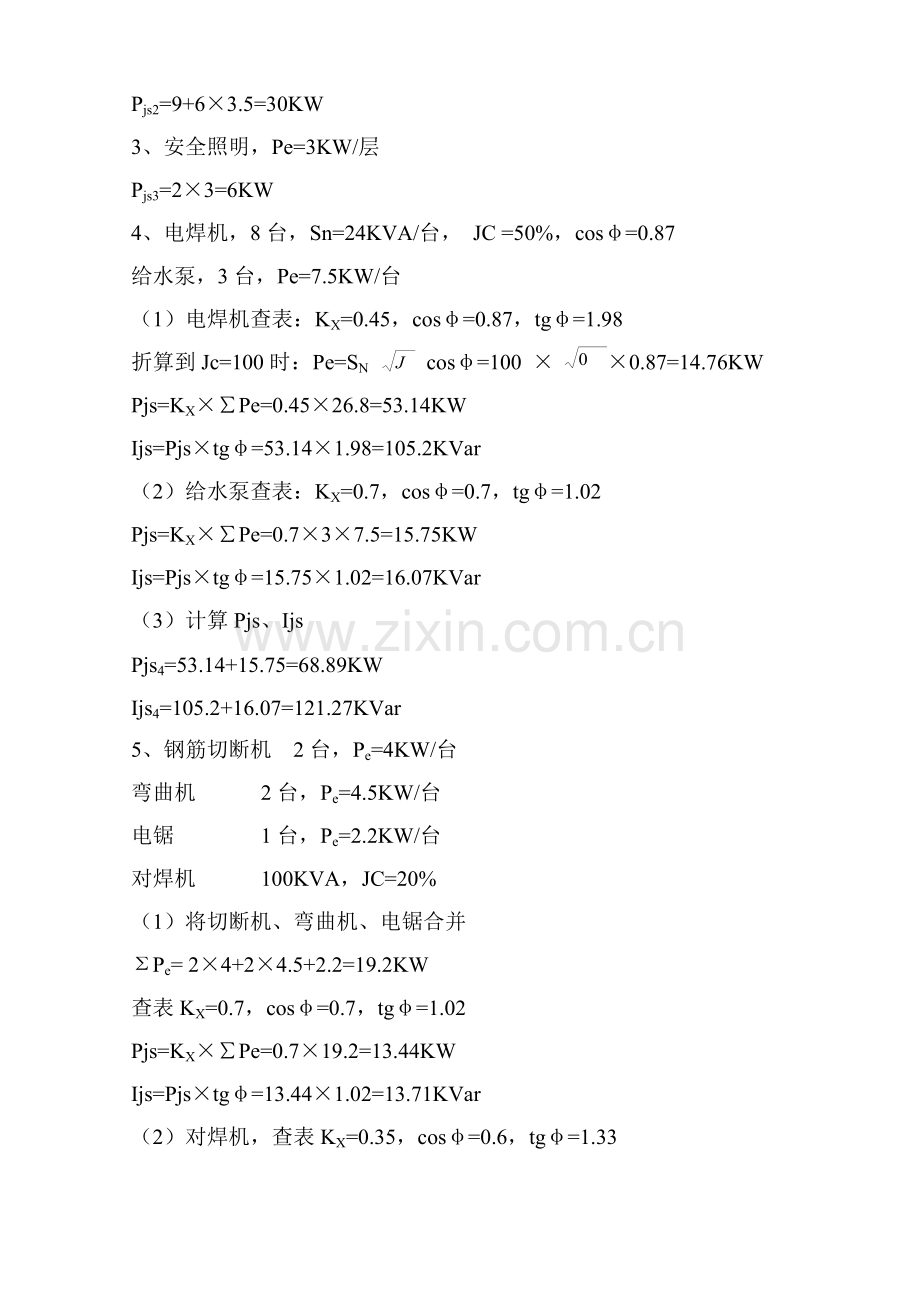

Pjs2=9+6×3.5=30KW
3、安全照明，Pe=3KW/层
Pjs3=2×3=6KW
4、电焊机，8台，Sn=24KVA/台， JC =50%，cosφ=0.87
给水泵，3台，Pe=7.5KW/台
（1）电焊机查表：KX=0.45，cosφ=0.87，tgφ=1.98
折算到Jc=100时：Pe=SN cosφ=100 × ×0.87=14.76KW
Pjs=KX×∑Pe=0.45×26.8=53.14KW
Ijs=Pjs×tgφ=53.14×1.98=105.2KVar
（2）给水泵查表：KX=0.7，cosφ=0.7，tgφ=1.02
Pjs=KX×∑Pe=0.7×3×7.5=15.75KW
Ijs=Pjs×tgφ=15.75×1.02=16.07KVar
（3）计算Pjs、Ijs
Pjs4=53.14+15.75=68.89KW
Ijs4=105.2+16.07=121.27KVar
5、钢筋切断机 2台，Pe=4KW/台
弯曲机 2台，Pe=4.5KW/台
电锯 1台，Pe=2.2KW/台
对焊机 100KVA，JC=20%
（1）将切断机、弯曲机、电锯合并
ΣPe= 2×4+2×4.5+2.2=19.2KW
查表KX=0.7，cosφ=0.7，tgφ=1.02
Pjs=KX×∑Pe=0.7×19.2=13.44KW
Ijs=Pjs×tgφ=13.44×1.02=13.71KVar
（2）对焊机，查表KX=0.35，cosφ=0.6，tgφ=1.33
换算JC=100时，Pe=SN cosφ=100 × ×0.6=26.83KW
Pjs=KX×∑Pe=0.35×26.83=9.39KW
Ijs=Pjs×tgφ=9.39×1.33=12.49KVar
（3）计算Pjs4、Ijs4
Pjs4=13.44+9.39=22.83KW
Ijs4=13.71+12.49=26.2KW
6、塔吊，2台，P`=91KW
查表KX=0.3，cosφ=0.7，tgφ=1.02
Pjs8=KX×Pe=0.3×50=15KW
Qjs8=Pjs8×tgφ=15×1.02=15.3KVar
9）镝灯,2台,P=3KW/台
Pe=1.1∑P=1.1×2×3=6.6KW
10）

11)提升机，1台，Pe=10KW/台
查表KX=0.3，cosφ=0.7，tgφ=1.02
Pjs11=KX×Pe=0.3×10=3.0KW
Qjs11=Pjs11tgφ=3×1.02=3.06Kvar
12）计算∑Pjs，∑Qjs
∑Pjs=12+8.4+8.4+11.14+1.96+14+3.2+35+15+6.6+8.91+3=127.61KW
∑Qjs=8.57+8.57+14.82+2+15.12+2.4+35.7+15.3+11.85+3.06=117.39KVar
13）对总用电系统取同期系数
Pjs=∑Pjs×0.9=127.61×0.9=114.85KW
Qjs=∑Qjs×0.9=117.39×0.9=105.65KVar
14）计算Sjs、Ijs
Sjs =156.05KVA
Ijs =237.10A
四、配电导线的选择：
本工程由于场地较小，无法全部设架空线路，因此，采用导线敷设埋地和明设混合。
1、配电干线截面：
I干1—1 =18.23A
查表选干线截面为B X—5×10mm2
I干1—2= 89.34A
查表选干线截面为BX—5×50mm2
I干1—3 = 82.05A
查表选干线截面为B X—3×70+2×35mm2
I干1—4= = = 139.78A
查表选干线截面为B X—3×70+2×35mm2
I干1—5= = = 36.47A
查表选干线截面为B X—3×70+2×35mm2
2、分支线路导线及电器装置确定
查JGJ46-88附表确定各用电设备的导线截面及电器断路器。
五、电器装置的选择
按施工现场临时用电安装技术规范（JGJ46-88）进行电器装置的选择，漏电保护器须正确接线，两级漏电保护，初级漏电保护器设在总箱，规格为动作电流<150mA，动作时间<0.1s，末级漏电保护器设在开关箱，动作电流<30mA，动作时间<0.1s。
六、安全用电技术管理措施
1、安全用电保证体系
项目经理：
第一责任人

电气技术人员
主要责任人
负责建立与管理施工现场临时用电安全技术档案

安全员
安全用电教育责任人

电工
安装维护责任人

各用电人员
使用责任人

监督检查
责任人

2、全面落实《施工现场临时用电安全技术规范》（JGJ46-88）。检查内容应及时作好记录并归档。
3、按TN—S系统要求设置保护接零系统，实施三相五线制，杜绝疏漏，所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。
4、在高低压线路下方，不得搭设作业棚，或堆放构件、架具、材料及其它杂物。
5、设置总配电室，门向外开，配锁，并应符合下列要求：
a.各级配电箱、开关箱应有防雨措施，加门锁，并有专人负责。安装位置周围不得有杂物，便于操作。
b.配电装置的上端距天棚不小于0.5m。
c.配电（屏）、（盘）正面的操作通道宽度，单列布置不小于1.5m。双列布置不小于2m。
6、配电屏（盘）后的维修通道宽度不小于0.8m。
7、配电箱、开关箱在使用过程中的操作顺序。送电操作：总配电屏→分配电箱→开关箱→用电设备。停电操作：用电设备→开关箱→分配电箱→总配电屏。
8、各种电器应安装在绝缘电器安装板上。电器及熔断器的熔比规格必须与电流量一致。
9、各级配电箱必须固定牢靠，配电箱、开关箱应统一编号。喷上电气标志和施工单位名称。箱底距地面不小于1.3m。
10、配电箱或配电线路维修时，应悬挂停电标志牌，停送电必须由专业电工负责。
11、设备与开关电箱间距不大于3米，与配电箱间距不大于30米。各级开关箱应装漏电动作电流为30mA，额定漏电动作时间应小于0.1s，特别是潮湿场所，以及振动器、潜水泵、水磨石机及各种手持式电动工具应选用15mA漏电动作电流的防溅型产品。
12、作防雷接地电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地阻值R≤4Ω。
13、保护零线的截面应不小于工作零线的截面，同时必须满足机械强度要求，保护零线不得装设开关或熔断器。
14、与电气设备相连接的保护零线应为截面不小于2.5平方毫米的绝缘多股铜线（架空线路保护零线截面不小于10平方毫米），保护零线的统一标志为绿/黄双色。在任何情况下不准使用绿/黄双色线作负荷线。
15、正常情况下，下列电气设备不带电的外露导电部分应作保护接零。
a.电机、变压器、电器、照明器具、手持电动工具的金属外壳；
b.电气设备的传动装置的金属框架；
c.配电屏（箱）与控制屏的金属框架；
d.电力线路的金属保护管，起重机的轨道两端各设一组接地装置。
16、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。
17、总配电箱应装设隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关与分路自动开关），以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器功分路自动开关，总开关电器的额定值，动作整定值应与分路开关电器的额定值，动作整定值相适应。
18、每台用电设备应有其专用的开关箱，必须实行“一机、一闸、一漏电、一箱”制。严禁用同一个电器开在直接控制二台及二台以上用电设备（含插座）。
19、配电箱、开关箱中导线的进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或门处。移动式配电箱的进、出线必须采用橡皮绝缘电缆。
20、所有配电箱、开关箱应每周检修一次，维修人员必须是专业电工。使用设备前必须按规定配备好相应的劳动防护用品，严禁设备带“病”运转。
21、一般场所应选用II类手持电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器。若采用I类手持电动工具，还必须作保护接零。
22、手持式电动工具的外壳、手柄、负荷线、插头、开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。
23、在潮湿和易触及带电体场所 照明电源电源不得大于24V，在特别潮湿的场所，导电良好的地面工作的电源电压，不得大于12V。
24、使用行灯的电源电压不得超过36V，灯体与手柄应坚固，绝缘应良好。灯头与灯体结合牢固，灯泡外部有保护网。
25、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。
26、用电人员应作到：
①掌握安全用电基本知识和所用设备的性能；
②使用设备前须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置各保护设施是否完好，严禁设备带“病”运转；
③停用的设备必须拉闸断电，锁好开关箱。
④负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决；
⑤搬迁或移动用电设备，必须经电工切断电源，并作妥善处理后进行；
⑥施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
27、当须修改已定临电施工组织设计中有关内容时，应由现场电气技术人员修改，并应审批。
七、电气防火管理措施
1、电工应合理配置、整定、更换各种保护电器装置，对电路和设备的过载、短路故障进行可靠保护。
2、在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源。
3、配电室的建筑和构筑物的耐火等级不低于3级，室内应配置砂箱和绝缘灭火器（干粉灭火器），并严禁烟火。
4、加强电气设备相间和相——地间绝缘，防止其短路或拉弧。
5、合理设置防雷接地装置。
6、建立电气防火责任制及检查制度，加强电气重点场所烟火管制，并设置禁止烟火标志。由项目部电气技术员、安全员、电工每周检查一次，安全员、电工在班前、班中、班后每天检查，并作好检查记录。发现问题及时处理。
7、设备不得超负荷工作，并避免出现高峰超负荷用电。
8、生活用电不得使用电热设备，照明线路不得乱拉乱搭。
八、现场电工岗位责任制
1、对施工现场供电系统安全运行负全责。
2、负责现场用电设备的安装、拆除及维修工作。
3、对现场用电负责分配，供给及使用的交底。
4、对分包单位的用电，负责指导、监督，对违反电气操作、使用有权制止和停止供电。
5、对违反电气规定乱接电器的行为进行制止并及时向现场主管领导汇报。
6、对现场所有电气按时进行巡视，检查、维修、登记工作。
7、负责宣传安全用电和触电急救工作。
