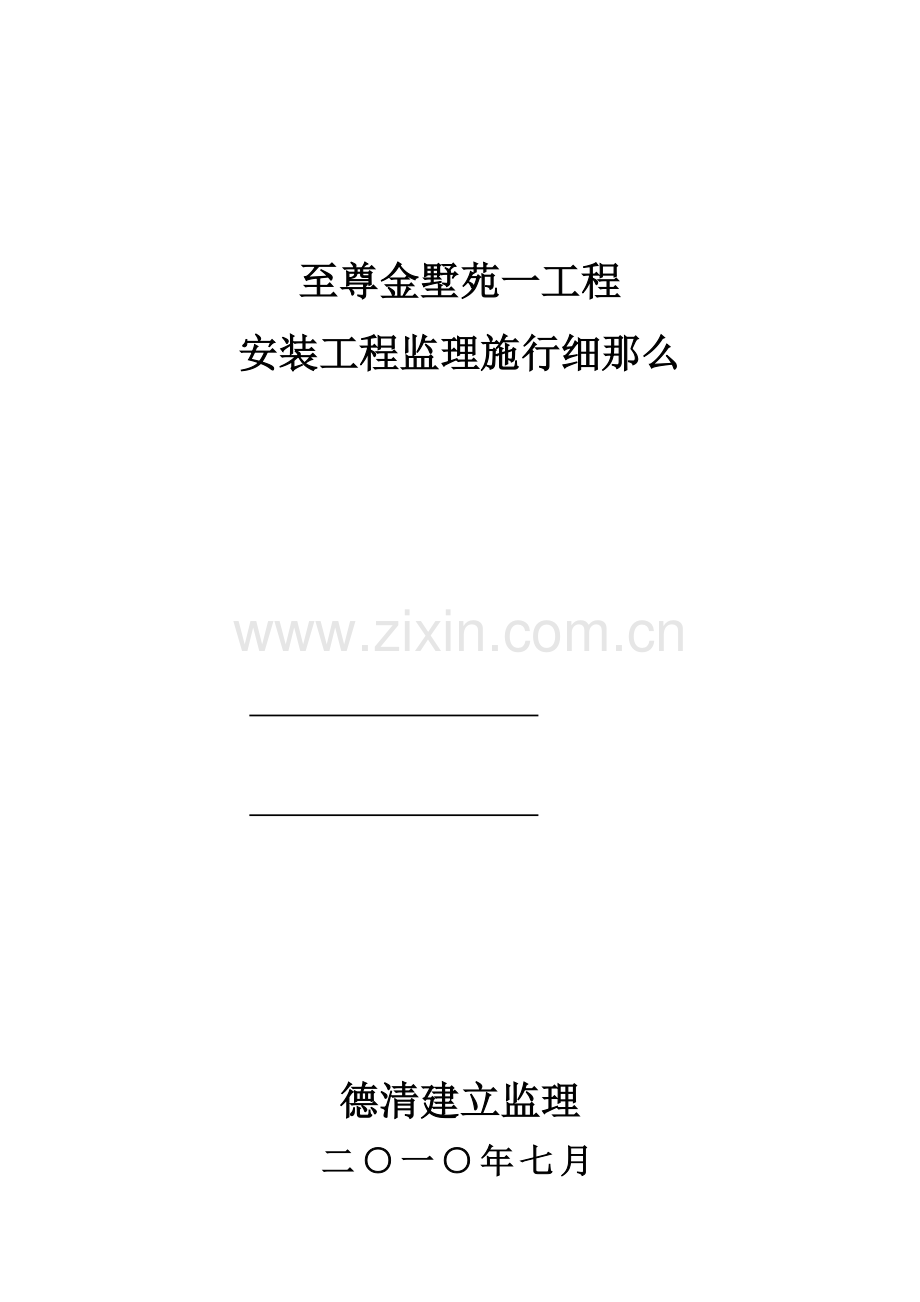

至尊金墅苑一工程
安装工程监理施行细那么

德清建立监理
二○一○年七月
目 录
一．工程概况

二．工程工程建立监理阶段、范围和目的

三．工程监理根据

四．监理工作程序

五．安装工程监理内容〔、进度、质量〕

六．监理工作控制要点、和措施

七．施工现场平安监理

八．安装工程数据理、审查要点

一、工程概况
本工程自2021年07 月08日开场至2021 年11月28日完成工程质量到达〔GB50300—2001〕规定的合格。
本工程勘察为浙江宏宇工程堪察设计设计为湖州城规划设计研究院施工总承包为浙江天力建立集团德清建立监理监理。
1、给排水、消防给水系统
1.1 给水系统
本工程的水源为政自然水道将两根政水引入基地在基地内围绕主干道布置成环网。根据建立提供的数据本工程自来水最低工作压力为0.25MPa。本工程室外、地下层及用水点均由政给水道直接供水。
1.2 排水系统
排水系统室内采用废水、污水、雨水分流。室外采用废水、雨水分流污水经化粪池后与废水一起排入政排水道雨水排入河道。地下室采用潜水泵排水。
1.3 通风防排烟系统
本工程地下室设有机械排烟系统。
1．消防系统由消防栓系统、自动喷淋系统及建筑灭火器系统组成各楼各层均设有消防箱。
2、建筑电气
2.1动力配电系统。地下室设有动力配电系统供排风机、空调机组及地下室照明用电。
2.2照明系统。住宅户均由供电部门设在各单元表箱直接供电。
2.3防雷与接地。本工程防雷与接地利用建筑根底外围梁筋焊成环状连接做接地体引下线用柱内两根≥16钢筋焊接防雷接地保护接地共享要求接地电阻≤1Ω。
3、智能建筑。
本工程智能弱电由火灾及消防联动系统。对讲系统。我方要求有线监控电视布线和 数据线组成。消防线及室外为SC 数据线为MT其它均为PVC。
二．工程工程建立监理阶段、范围和目的
1、工程工程建立监理阶段
承当本工程施工阶段监理。
2、工程工程建立监理范围
对本工程施工阶段安装工程的质量、、进度进展全程控包括平安监视、组织协调、合同理及信息理。
3、质量目的：优良
三．工程监理根据
1、?建筑法?、?建立工程质量理?、?建立工程平安理?、?建立工程监理?等有关法律、法规檔；
2、建立与监理签订委托监理合同；
3、建立与施工签订的施工承包合同；
4、用于本工程的有效设计(工程施工图、图纸会审纪要、设计变更及技术联络单等)；
5、安装工程2002系列验收。
6．与安装工程有关的其它国标或部标。

四、监理工作程序
材料进场验收

提供样品及质保数据

N
是否符合要求

另选品牌

Y
允许进场

N
承包现场检验是否合格

退场

Y
报监理工程师

N
是否合格

Y Y
是否该送检

送检
N
是否合格

Y
签署报验单

2、理数据报验

理人员专业人员分包质保体系等

N
承包自审是否合格

另选
Y
N
报监理工程师审查是否合格

Y
同意进场签署报验单

序质量验收

某工序完成

承包自检、互检、专检

N
是否合格

整改

Y
报监理工程师验收

N
是否合格

Y
签署报验单同意下道工序施工

工程工程测试
承包自检试验

是否合格
N
整改
Y
报监理
N
是否合格
Y
签署试验记录

五、工程监理内容(、进度、质量)
1、控制工作内容
施工阶段控制的任务是在形成合理的合同价款的根底上着力控制施工阶段可能发生的新增工程费用以及正确地处理索赔事宜以到达对工程实际值的有效控制。
1.1 开工前
熟悉设计图纸和设计要求、标底标书分析合同价构成要素明确工程费用最易打破的部和环节从而明确控制的重点。
工程风险及可能发生索赔的因制定防范性对策及时向业主汇报。
协助甲方按合同规定的条件按提交施工现场使其能按开工正常施工连续施工不要违约造成索赔条件。
协助甲方按合同要求按、按质、按量地供给由业主负责的材料、设备到现场不要违约造成索赔条件。
提醒甲方按合同及时提供设计图纸等技术数据为要违约造成索赔条件。
1.2 施工中
协调设计、材料、设备、土建、安装等各方面的配合工作。
对重大工程变更、设计修改事前进展技术经济合理性预分析。
严格经费签证。凡涉及经济费用支出的停窝工签证、用工签证、使用机械签证、材料代用和材料调价确认等须工程总监理工程师签前方才有效。
按合同规定及时对已完工程计量进展验方不要造成未经监理验方认可就成认其完成数量的被动场面。
检查、监视施工执行合同情况使其全面履约。
定、不定地进展工程费用超支分析提出控制工程费用打破的方案和措施。
1.3 开工后
审核施工元元提交的工程结算书。
公正处理索赔事项。
2、 质量控制工作内容
施工阶段质量控制的任务就是通过建立有效的质量监视工作体系来确保工程质量到达预定的和等级要求。工作的重点应放在开工前的质量控制。
2.1 开工前
掌握和熟悉质量控制的技术根据。
.1 设计图纸及设计说明书。
.2 建筑安装工程质量评定及施工验收。
.3 自审设计图纸及设计数据。
.4 参加设计技术交底及图纸会审。
.5 工程有特殊要求时执行工程合同中的质量条款。
施工队伍的资质审核
.1 检查工程主要技术负责人是否到位。
.2 审查分包资质。
工程所需原材料、构配件和设备质量控制
.1 审核工程所用原材料、构配件和设备的出厂证明、技术合格证或质保书。
.2 凡采用新材料、新型制品应检查技术鉴定檔。
.3 对重要原材料、构配件和设备的消费工艺、质量控制措施和检测手段应实在考察重要设备必须在制造厂进展质量验收。
.4 所有设备在安装前应进展设备的开箱检查。
施工机械的质量控制
.1 凡直接危及工程质量的施工机械如电焊机等应按技术说明书查验其相应的技术性能不符合要求的不得在工程中使用。
.2 施工中使用的衡器、量具、计量装置应有相应的技术合格证使用时应完好并未超出它们的校验周。
审核施工提交的施工组织设计或施工方案。
.1 施工组织设计或施工方案对保证工程质量应有可靠的技术和组织措施。
.2 结合工程工程的详细情况要求施工编制重点分部(项)工程的施工。
.3 要求施工提交针对当前工程质量通病制定的技术措施。
.4 针对工程工程详细情况要求施工元提交为保证工程质量而制定的质量预控措施。
催促施工完善质量保证工作体系
.1 审核施工制定的成品保护的措施、。
.2 完善质量报表、质量事故的制度等。
2.2 施工中
施工工艺过程质量控制：是以工序质量控制为核心设质量预控点严格质量检查每道工序投入资源质量(人、材料、机械、、环境即4MIE)是否符合要求因为工程工程质量是在施工过程中创造的而不是靠最后检验出来的为此必须控制每道工序质量合格把质量从事后检查把关转向事前控制。
催促施工建立施工质量跟踪。
严格控制工程变更和图纸修改。
按工程质量处理程序处理已发生的质量问题和质量事故。
2.3 施工过程所形成质量控制
验收分部项工程。
审查设备调试方案参与设备调试。
审核开工资料参与开工验收。
3、进度控制工作内容
施工阶段的进度控制其任务就是通过完善以事前控制为主的进度控制工作体系实现工程的工或进度目的。
3.1 开工前
审核施工提交的施工进度方案
主要审核是否符合总工控制目的的要求审核施工进度方案与施工方案的协调性和合理性等。
审核施工提交的施工方案
主要审核工以及是否提出了充分利用时间、空间保证“全天候〞施工的合理、可行的技术组织措施。
审核施工提交的施工总平面图
主要施工总平面图与施工方案、施工进度方案的协调性和合理性。
审核由业主供给材料、设备的采、供方案
提出工程所需材料、设备的需用量及供给时间参数审定有关材料、设备采供方案。
提醒甲方按合同规定及时向施工提交设计图纸等设计檔。
3.2 施工中
建立反映工程进度状况的监理日志
逐日如实记载每日形象部位及完成的实物工程量。同时如实记载影响工程进度的各种因素、暴雨、大风、现场停水、现场停电等注明起止时间(小时、分)。
工程进度的检查
审核施工元元提交的工程进度：方案进度与实际进度的差异形象进度、实物工程量与工作量指针完成情况的一致性。
按合同要求及时进展工程计量验收(需和质量验收协调进展)。
工程进度的动态理
实际进度与方案进度发生差异时应分析产生的原因提出进度调整的措施和方案并相应调整施工方案、材料设备、奖金等进度方案必要量调整工目的。
为工程进度款
为工程进度协调会：现场协调会一般应定召开并。
协调会的主要内容是：
.1 上次协调会执行结果的检查。
.2 协调总承包不能解决的内、外关系问题。
.3 安装理上的问题。
.4 现场有关重大事宜。
定向业主有关工程进度情况。
六、监理工作控制要点、和措施
〔一〕、 给排水工程质量控制
给排水安装监理主要包括：室内给水(含消防给水)系统、室内排水系统；等安装质量的监理。
1、施工准备阶段
1.1 监理程序
阅读有关给排水图纸→检查道施工机械设备→检查现场各类道、原材料或半成品→设备开箱验收→复核构造尺寸及安装各道穿插尺寸→准备道质量检验表格和测量工具
1.2 监理内容及
图纸阅读
每一个监理人员均应认真消化、熟悉施工图及有关设计说明资料。对工程关键部位、施工难点或设计有特殊要求处做到心中有数。
首先应看本工种专业图如给程度面、系统图；排程度面、系统图；消防平面、系统图；卫生器具大样图等。道专业图阅读须注意以下几点：① 图纸是否齐全对目前施工有无影响；② 系统设计是否符合有关及满足使用功能要求；③ 各类道材质径选取是否合理；④ 配用水泵等设备是否满足设计要求；⑤ 平面图与系统图是否一致；⑥ 图纸中道尺寸、位置、标高是否清楚；⑦ 与道相连的配件或测试件的型、规格是否明确。
其次阅读与道专业相关的建筑图、构造图及暖通、电气图。构造图阅读的目的是复核有关道穿梁、板、墙(砼)预留孔或预埋套、有关道设备做支、吊架用预埋件及消火栓箱在砼墙上的预留孔是否满足安装要求；暖通及电气图阅读的目的是结合各类水道、通风道及电气道间有无冲突及消火栓箱位置与消火栓按钮位置是否相匹配。消防喷淋头子与送回风口及灯具等有无冲突。
道施工用机械设备检查
先审核施工组织设计中机具安排方案一看它的型、规格是否适用本工程二看它的数量能否满足要求三看所需机具有无遗漏假设存在问题那么应及时提出监理要求施工予以解决。
再向施工理解机具到场情况并去现场实看检查所用机具是否完好无损是否存在影响质量的缺陷计量用表是否在有效内。
道施工用机械设备主要有：交流电焊机；电焊、气焊工具；电动套丝机；型钢切割机；磨光机；冲击电锤；台钻；电动或手动试压泵；手动葫芦等。
道材料、半成品加工检查
众所周知控制原材料质量是保证工程质量的第一步没有合格的原料就没有合格的实行材料入库验收制是监理控制工程质量的重要措施之一是防止伪劣流入工程的重要手段。
监理人员在接到后应先审核质保单、合格证符合要求后再去现场检查。材料质保单应注明材料名称、规格、数量、力学性能、化学成份、厂名、出厂日等并有检验合格。当使用抄、印件时那么要求在其上方或下方明显处写明用于元元工程名称将出厂名称和材料规定的性能指针及其数据、原始编等抄、印清楚有抄、印经办人签字盖章并注明原件存于何处。
半成品加工验收的目的是为了将质量隐患消灭于萌芽状态确保上道工序不合格不进展下道工序施工。道施工中的半成品加工主要是指消防道的预制及外协镀锌加工。
道安装检查记录表格及检验工具准备
为了准确、及时、公正、科学地反映道安装质量情况记录有关测试、试验内容监理人员在施工开场前必须将有关表格、工具准备好。记录表主要有以下几种：① 原材料、半成品入库检查记录表；② 隐蔽工程验收记录表；③ 道试压记录表；④ 道灌水、通水检查记录表；⑤ 道清洗记录表；⑥ 设备开箱记录表；⑦ 系统运行记录表⑧有关道安装质量验评表；⑨ 预留、预埋表。检验工具一般为程度尺、3m卷尺、塞尺吊线、标卡尺。
２、 施工阶段
2.1 监理程序
预留孔、预埋件检查→支架、吊架质量检查→道、安装质量检查→试压、灌水、通水、清洗检查→防腐、保温检查→卫生器具安装检查→系统试验
2.2 监理内容及
预留孔、预埋件检查
根据设计要求许多渠道需砼楼板、梁、墙。因此在土建进展砼浇捣前所有预留孔、预埋件必须敷设完毕并隐检合格。监理人员在控制该项工作时应做的第一件事是要求安装与土建就预留、预埋事宜协商划分清楚明确各自的范围与责任以免发生错误和遗漏；第二件事是催促安装对土建所做的预留工作进展复核；第三件事是要求安装在砼浇捣过程中有专人看护以防移位或损坏；第四件事是需自己将道图与结施图、建施图相对照把预留孔、预埋件摘录出来作好事前控制；第五件事在进展隐检时对它们的位置、尺寸进展复核确认无误后签署隐蔽记录同意下道工序施工。
支、吊架质量检查
道支、吊架的制作、安装型式多种多样有专门的图集。一般设计匀参照图集执行如有特殊要求那么按设计大样图执行。监理人员在检查中应注意① 对支、吊架制作材料规格；② 固定用螺栓规格、数量；③ 相邻支、吊架间距；④ 防腐油漆的检查；⑤ 焊接工艺及质量检查。
道安装质量检查
不同的道材料有不同的质量要求；一样的材料不同的使用场合也有不同的质量要求。因此要求监理人员应详细问题详细分析。道质量检查一般可按以下程序进展。
道材质是否符合设计→道规格→道位置、标高正确否→道连接方式如何→坡度是否符合要求→有无遗漏→按设计、要求检查施工质量
安装质量监理分为平时的旁站检查和隐蔽验收作为一个好的监理人员应充分利用平时的质量监理把施工中存在的质量问题尽早发现及时解决。旁站监理有二个最正确时间一个是在每一新工序开场施工时另一个是新进场工人刚开场工作时在这两个时间里监理人员应进展重点检查因为这时的施工人员习惯于以往的操作对质量要求不一定清楚施工质量是好是坏监理人员心里没底此时假设能加强检查及早发现问题可减少返工损失建立初始要求进步施工人员的质量意识确保以后的施工中不犯同类错误。
旁站监理人员应熟悉掌握?建筑给水排水及采暖工程施工质量验收?(GBJ50242-2002) 、?建筑安装工程质量检验评定统一?(GB50300-2001)及其它有关。
.1 室内给水道施工质量重点检查内容的质量要求
(1) 镀锌钢应采用螺纹连接或沟槽联接不得焊接。
(2) 给水横应有0.002～0.005的坡度坡向泄水口。
(3) 子的螺纹应规整。如有断丝或缺丝不得大于螺纹全扣数的10％。
(4) 不得在塑料材及件上直接套丝。
(5)PP-R 塑料熔接外表油污可用干布蘸清洁剂擦净熔接外表不得有尘埃、水迹及油污其次检查熔接圈是否均匀一致。
〔6〕 金属卡或吊架与塑料间应用塑料物或橡胶物隔垫不得使用硬物隔垫。
.2 室内排水道重点检查内容的质量要求
(1) 塑料在粘合前应将承口内侧和插口外侧擦拭干净当外表有油污时应采用清洁剂擦净。
(2) 道楼板处为固定支承点时在道周围应筑厚度不小于20mm宽度不小于30mm的挡水圈；道楼板、卫生间、厨房、屋面处应加装钢性套或钢性防水套套内径可比外径大10～20mm套高出地面不得小于50mm。。
(3) 污水道的坡度 当径等于50mm时为0.035～0.025； 等于75mm时为0.025～0.015； 等于100mm时为0.020～0.012； 等于125mm时为0.015～0.010； 等于150mm时为0.010～0.007；等于200mm时为0.008～0.005。
(4) 在生活污水立上应每两层设置一个检查口但在最低层和有卫生器具的层必须设置。
(5) 连接4个及4个以上大便器的污水横应设置清扫口。
(6) 通气不得与风道或烟道连接。 高出屋面不得小于300mm但必须大于积雪厚度。在经常有人活动的屋面通气伸出屋面不得小于2M。
.3 空调冷却循环水水道重点检查内容的质量要求
(1) 节的材料、规格、压力等级、加工质量应符合设计规定。
(2) 焊缝外观应符合表2的规定。
(3) 对口时应使内壁齐平当采用长300mm的直尺在接口内壁周围顺序贴靠错口的允许偏向应为0.2倍壁厚且不得大于2mm。
⑷ 环向焊缝距支架净距不应小于100mm。
⑸ 道任何位置不得有十字形焊缝。
⑹ 直线段不宜采用长度小于800mm的短节拼接。
⑺ 道上开孔符合以下规定：
① 不得在干的纵向、环向焊缝处开孔；
② 道上任何位置不得开方孔；
③ 不得在短节上或件上开孔。

表2焊缝的外观质量
项 目
技术要求
外 观
不得有熔化金属流到焊缝外未熔化的母材上焊缝和热影响区外表上不得有裂纹、气孔、弧坑和灰渣等缺陷外表光顺、均匀、焊道与母材应平缓过渡。
宽 度
应焊点坡口2～3mm。
咬 边
深度≤0.5mm焊缝两侧咬边点长不得超过焊缝长度10％且连续长度≤100mm。
错 边
应小于或等于0.2t且不应大于2mm。
未焊满
不允许

道试压、灌水、通水、通球及清洗检查
室内给水道、消防给水道、空调供道等承压道安装完毕进展试压检查其强度和严性试验试验结果应符合GB50242-2002中⒋⒉1条要求同时检查道有无渗漏架在道系统运行后是否能承受一切受力试验合格后再进展冲洗；隐蔽的排水和雨水道必须做灌水试验试验应符合GB50242-2002中⒌⒉1条要求排水系统开工后应作通水、通球试验通球率要保证100检查排水道是否严有无堵塞确保排水畅通。
以上各项试验检查监理人员应全数参加并作好记录不符要求者必须返工整修重新试验直至合格为止。
防腐、保温检查
监理人员在该项工作检查时应注意：
.1 室外道、设备和容器的防腐严禁在雨、雾、雪和大风中雾天作业；道设备和容器的保温应在防腐水压试验合格后进展。
.2 防腐涂刷底漆前必须去除外表的灰尘、污垢、锈斑、焊渣等物涂刷油漆应厚度均匀不得有脱皮起泡流淌和漏涂现象。
.3 道保温保温瓦的接缝应错开拼缝界面一定要实不留孔隙。
卫生器具安装质量检查
监理人员应注意卫生洁具须在道试压、灌水合格后进展安装。且在施工时应要求安装与土建必须亲配合以控制洁具的位置、标高做好各个接口部位的防水工作。卫生器具安装前卫生间地坪24小时满水试验必须合格。
卫生器具安装重点检查内容的质量要求如下：
.1 位置偏向：单独器具10mm成排器具5mm；垂直偏向不超过3mm；高度偏向：单独器具±10mm成排器具±5mm。
.2 地漏应安装在地面的最低处其篦子顶面应低于设置处地面5mm。
.3 连接卫生器具的排水径和最小坡度如设计无要求应符合要求。
系统试验
前述各项试验完成后为考核设计是否合理检验实际使用效果对道系统尚应进展通水才能试验监理人员应和施工人员一起按要求逐项进展试验检查。
.1 室内给水系统按设计要求同时的数量的配水点是否全部到达额定流量。消火栓能否满足组数的消防才能。
.2 室内排水系统按给水系统的1／3配水点同时检查各排水点是否畅通接口处有无渗漏。
.3 在最远配水点测定热水供给系统的水温当设计计算数量的配水点同时时配水点的水温不应同设计温度相差+5℃。
〔二〕、电气安装工程监理
电气安装工程的施工贯穿于整个建筑施工过程从底板(或地梁)做接地装置开场经预埋预留孔、配置各系统线到位到配合装饰进展灯具、开关等安装。最后进展调试因此电气监理人员应在土建扎底板钢筋时即进场直至调试完成出场作全面系统的监理。
１、施工准备阶段
1.1 监理程序
阅读有关电气图纸→检查电气施工机具→检查电气原材料或半成品→复核构造尺寸及安装各道穿插尺寸→准备电气质量检验表格和测量工具。
1.2 监理内容及
图纸阅读
电气图纸数量较多牵涉面较广要做好电气监理工作就要求监理人员不仅要读完图纸还要读透图纸深入领会设计意图并对设计存在的问题能提出或建议。面对一大堆图纸监理人员如何快速、全面地读好图纸呢？一般的是先看设计总说明从中可以理解整个工程的电气配置情况各个分项系统的设计原理。后看各分项的系统设计图纸从而使我们对系统有一个比拟明确概念。再看平面布置图这是直接指导施工的图纸是建筑功能配电情况的图纸也是检查电气施工质量的主要图纸看完平面图还应和系统图相对照检查两者间有无矛盾、不相交融的地方如：平面图上的耗电量与系统分配电能是否一致平面图上电器具的数量与系统图分配是否一样等。
电气专业图纸阅读应注意以下几点：① 系统设计方案是否符合设计；② 系统各组电能配置容量是否满足使用要求有无过多或不够的现象；③ 主要干线的载流量与所选导线规格是否一致；④ 根据消防要求需双路供电的是否已设置双路电源；⑤ 设计选用的电(DG、G、PVC等)和桥架其型、规格是否符合要求；⑥ 各路、导线、器具有无型、规格、位置、标高不明确的；⑦ 对施工有无特殊要求的地方如过沉降缝需作特殊处理等⑧平面图、大样图、系统图是否一致。看完电气专业图还应阅读其它相关专业的图纸。
看建筑图应注意：① 不同的建筑功能区块所输送的电能配置的灯具等是否相适应；② 建筑分隔墙的位置、宽度、儿墙的高度；③ 建筑设计中的房间、走道等有无吊顶无吊顶处配必须预埋。
看构造图应注意：① 构造预留孔洞与电气施工所需孔洞是否一致；② 构造标高与电气桥架标高是否兼容。
看水施图应注意：① 给水、排水设备所需用电是否送到位并满足要求；② 消防系统的水流器、消火栓处的按钮它们的位置、数量与电气图是否一致；③ 水道的位置、标高与电、桥架是否相撞；④ 灯具播送、烟感等位置与水喷淋头子的位置是否协调。
看暖通图应注意：① 所有暖通设备所需电能是否送到位并满足需要；②消防、排烟阀门处的信与电气图是否一致；③ 暖通道与电气线有无共占一个位置；④ 照明灯具等位置与送回风口位置是否协调。
电气施工机具的检查
施工机具数量的多少质量的好坏直接影响工程的进度和质量。因此监理人员在施工准备阶段进展检查是很有必要的。一般电气施工机具有以下几种：电气焊工具、电工工具、煨器、开孔器、压力案子、套丝板、套机、切割机、钢锯、锉、手电钻、台钻、电锤、钢卷尺、绝缘摇表、接地摇表、万用电表等。
电气材料检查
根据监理操作程序对电气材料、半成品实行检查验收是防止伪劣确保工程进度与质量的有力措施材料验收应做好“五验〞工作。即验规格、验品种、验质量、验数量、验合格证、质保书。验收中如发现问题要查明原因、分清责任及时处理。不合格品不得使用。本工程主要电气材料有：钢(SC)、电线(MT)、阻燃塑料(UPVC)、电线、电缆、铜铝母线、开关、灯具等。材料进场后要施工过程中进展不定的抽查。
电气质量检查表格及测量工具的准备
监理数据是反映工程质量、监理情况的重要根据。监理人员进场后必需要求施工将有关的记录表、测量工具准备好以便及时进展测量、记录做好工程原始数据的存盘工作。
电气工程监理记录表一般有：① 原材料、半成品验收记录；② 设备开箱记录；③ 预留孔表；④ 隐蔽检查记录表；⑤ 接地电阻测试记录表；⑥绝缘电阻测试记录表；⑦ 系统调试记录表；⑧ 有关电气安装质量验评表。
电气工程监理检验用工具有：直尺、卷尺、塞尺、标卡尺、万用表、程度尺、线锤等。
２、施工阶段
2.1 监理程序
防雷及接地检查→预埋配、预留孔检查→电缆、电线敷设检查→配电箱安装检查→灯具、开关、插座安装检查→共享电视天线系统安装工程→播送安装工程→消防自动系统安装工程→自动化仪表安装工程检查→各系统调试检查。
2.2 监理内容及
防雷及接地检查
建筑物接地包括防雷接地、保护接地、工作接地、重复接地及屏敝接地。
防雷接地的施工程序如下：
接地体
接地干线
支架
引下线明敷
避雷针
引下线暗敷
避雷网

.1 接地体质量监理注意要点
(1) 按设计要求将桩、梁、柱主筋连接。
(2) 钢筋搭接长度符合6倍直径的要求跨接钢筋直径≧12。
(3) 将引出线主筋标记做好。
(4) 根底回填后进展接地电阻的测量测量应正确
〔5〕预留二根扁钢引至室外以便补做接地装置。
.2 接地干线、防雷引下线安装监理要点
(1) 干线穿墙应加套保护跨越伸缩缝时应做煨补偿。
(2) 接地干线应设有为今后测量接地电阻而预备的断接片子。
(3)明敷 接地干线敷设应平直程度度及垂直度允许偏向2/1000全长不超过10mm。
(4) 利用主筋作暗敷引下线时每条引下线不得少于二根主筋。≥16两根,<16为4根。
(5) 接地干线的连接质量符合要求。
.3 避雷针安装监理要点
(1) 所有金属部件必须镀锌锌层破坏部作防腐处理。
(2) 避雷针应垂直安装结实垂直度允许偏向为3/1000。
(3) 建筑物屋顶有突出物如透气、铁栏杆、冷却塔、天线等这些部位的金属导体都必须与避雷网焊成一体。转角处≤0.5m
.4 避雷带(或均压环)安装质量监理要点
(1) 均压环一般采用的圆钢直径不小于12mm扁钢不小于25×4mm。
(2) 避雷带明敷时支架高度为10～20mm其间距不大于1.5m。
工程防雷接地系统完成后应在逐个测点进展接地电阻测试。
预埋配、预留孔检查

钢暗敷设工艺流程为：
暗

敷

设
预 热煨

制 冷煨

加 切

工 套 丝
测定盒、箱位置
稳 稳住
盒、
箱
住

盒 稳住灯头
箱 盒
箍
丝扣
连接
路 焊接
套
连接
连
坡口
焊接
接

暗 随墙配

敷
设 砼墙配
方
式 砼楼板配
方
空心楼板内配
变 地板
上部
形 做法

缝
地板
处上(下)
部做
理 法
地 跨 接
地
线 线

焊 防
腐
处
接 理

明、吊项内、护墙板内路敷设工艺流程如下：
明

敷设
吊顶内护墙板内路敷设
预制加工弯支架、吊架
测定盒、箱及固定点位置
支 胀法
架
、 木砖法
吊
架 预埋铁
固 件焊接
定 法
方
法 稳注法
j
剔注法

抱箍法
盒、

箱

固

定
路
路 敷设
敷
设 路
与 连接
连
接 进
盒箱
变 地板
形 上部
缝 做法
处
理
地板
下部
做法
地 跨
接
线 地
线
焊
防腐
接 处
理

14

2.
监理人员进展配质量监理时应注意：
(1) 薄壁钢严禁熔焊连接必须用箍连接。
(2) 套连接时套长度为连接收径的1.5～3倍连接收口的对口处应在套中心焊口应焊接结实严尤其在子靠范本一侧。
(3) 路超过以下长度应加装接线盒。无弯时30m有一弯时20m有二个弯时15m有三个弯时8m。 垂直敷设时 根据导线截面设置接线盒间隔 ：50mm2及以下为30m；70～95mm2时为20m；120～240mm2时为18m。
(4) 固定点的间隔 应均匀卡与终端、转弯中点、电气器具或接线盒边缘的间隔 为150～500mm；中间的卡间隔 应符合表20的要求。
(5) 路过变形缝应作处理。
(6) 砼内预埋必须在二层面筋中间。
(7) 当线较多时应减少重迭穿插以免穿插处子高出楼板面。
.2 配质量要求
(1) 连接严、口光滑、护口齐全明配及其支架、吊架应平直结实、排列整齐暗配保护层大于15mm。
(2) 盒、箱设置正确固定可靠子进入盒、箱处顺直在盒、箱内露出的长度小于5mm。
配检查应按系统进展从系统源点逐步检查至各分点再到各使用点。这样可以防止路混淆路遗漏。在预埋检查时特别要注意无吊顶处现浇砼板必须及时预埋不可遗漏。
电气预留孔主要有桥架穿梁、板、墙及配电箱在砼墙上的孔洞。监理人员在预留孔检查时应将电气图与构造留洞图相结合并催促施工对土建预留的孔洞进展复核。隐检时逐一进展复查检查它的位置、标高及洞口尺寸检查它固定的结实程度。
电缆、电线敷设检查
.1 电缆敷设
(1) 工艺流程
准备工作
直埋电缆
电缆沿支架、桥架敷设
回填土
埋标桩
口防水处理
剥麻刷油
挂标志牌
铺砂盖砖
程度敷设
垂直敷设
挂标志牌

(2) 电缆敷设时监理人员应着重注意以下几点：
a.电缆敷设前必须做绝缘电阻测试1KV以下电缆用1KV摇表摇测线间及对地的绝缘电阻要求阻值大于等于10MΩ。测试完毕应对电缆头进展保护。
b.电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺损。
c.电缆坐标和标高正确排列整齐标志柱和标志牌设置准确。
d.在支架上固定可靠同一侧支架上的电缆排列顺序正确控制电缆在电力电缆下面1KV及其以下电力电缆应放在1KV以上电力电缆下面。
.2 内穿线
(1) 工艺流程
选择导线→穿带线→扫→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测
(2) 内穿线应在建筑构造及土建施工作业完成后进展。监理人员进展质量检查时应注意：
a.所穿导线的型、规格、数量应符合设计要求。
b.导线在接线盒、开关盒、插销盒及灯头盒内的预留长度为15cm；在配电箱内的预留长度为配电箱箱体周长的1/2；导线出户的预留长度为1.5m；公用导线在分支处可不剪断而直接穿过。
c.导线在内不得有接头。
d.导线连接应使接头不增加电阻值；受力导线不能降低原机械强度；不能降低原绝缘强度。应按要求进展连接。
e.导线穿完后摇测绝缘电阻要求照明回路不小于0.5MΩ动力线路不小于1MΩ。
成套配电柜及动力开关柜安装
各柜安装时墙面、屋顶喷浆完毕无漏水门窗玻璃安装完室内地面工程完场地干净道路畅通。
.1施工工艺
配电箱安装检查 设备搬运 柜〔盘〕稳装 柜上方母带配制 柜二次回路配线 柜试验调整 送电运行
.3各柜安装质量监理注意要点：
1柜〔盘〕检查时电器装置及组件、绝缘材料齐全、无损伤、裂纹等缺陷。
2柜内设备的导电接触面与外部母线连接处必须接触严。
3柜与根底型钢间连接严固定结实接地可靠柜间接缝平整。
4柜顶上母线配制符合要求。
5对二次控制小线用500V摇表在端子板处测试每条回路的电阻去阻值应大于0.5兆欧。
6柜的试验调整由具有相应资质的进展。
配电箱安装检查
配电箱根据安装型式分为明装和暗装两种。安装配电箱盘面时抹灰、喷浆及油漆应全部完成。
.1 配电箱安装工艺流程

弹
线
定
位
明装配电箱

铁架固定 螺栓固定
暗装配电箱

箱固定

测绝缘

.2

配电箱安装质量监理注意点
(1) 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。
(2) 配电箱上电具、仪表应结实、平正、整洁间距均匀铜端子无松动启闭灵敏零部件齐全。
(3) 配电箱安装应结实、平正。垂直箱体高50cm以下允许偏向1.5mm箱体高50cm以上允许偏向3mm。
(4) 导线与器具连接应结实严不伤
