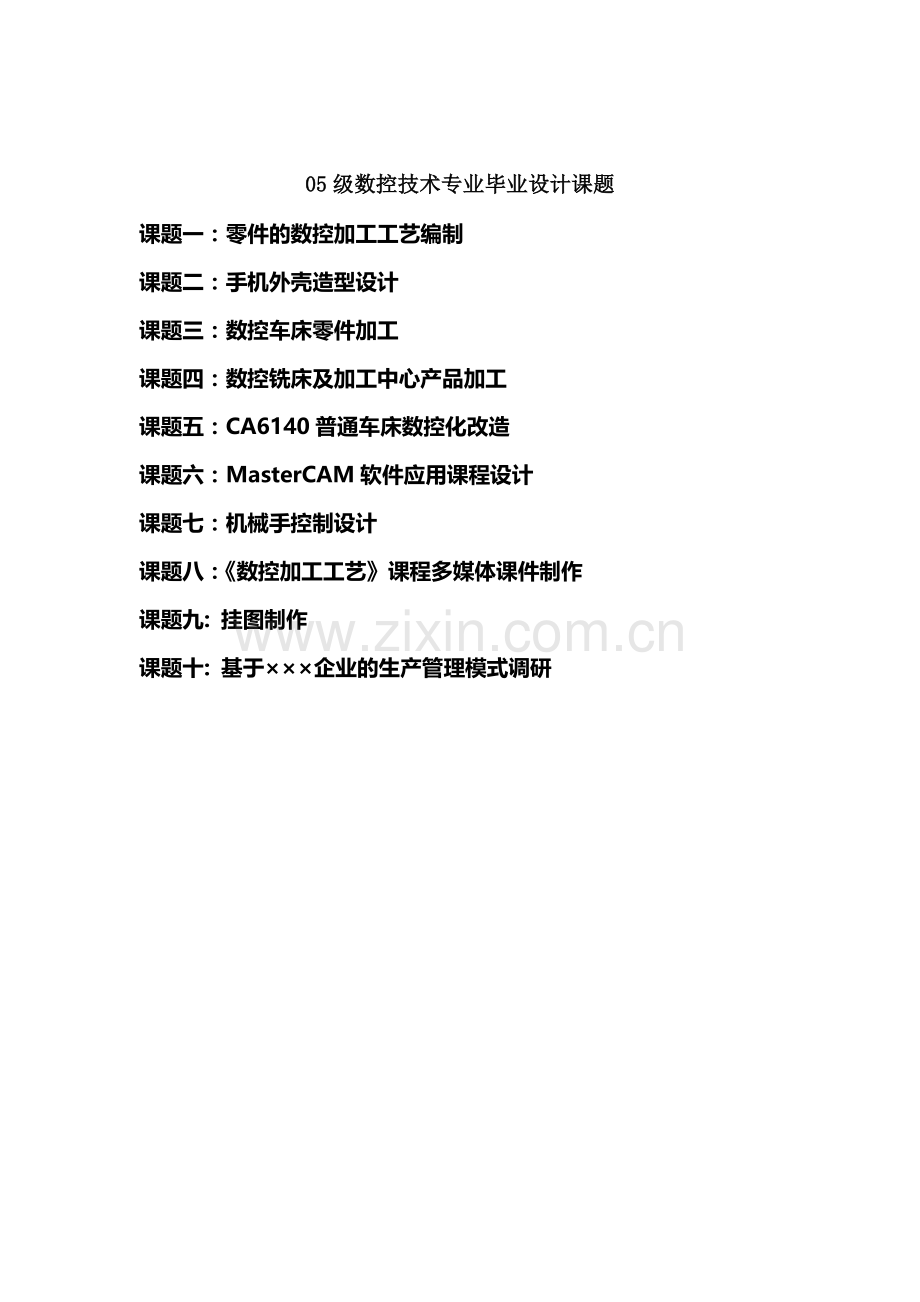

05级数控技术专业毕业设计课题
课题一：零件的数控加工工艺编制
课题二：手机外壳造型设计
课题三：数控车床零件加工
课题四：数控铣床及加工中心产品加工
课题五：CA6140普通车床数控化改造
课题六：MasterCAM软件应用课程设计
课题七：机械手控制设计
课题八：《数控加工工艺》课程多媒体课件制作
课题九: 挂图制作
课题十: 基于×××企业的生产管理模式调研

课题一：零件的数控加工工艺的编制 指导老师：李记春
一、设计条件：
1、零件图如图所示：

2、技术要求如下：
（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45o,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、 毛坯尺寸：（φ55×150）。
（7）、材料：45#,调质处理HRC 26~36
二．设计具体要求：
1．编制工艺过程卡； 2．计算编程尺寸；
3．画出加工路线图； 4．画出刀具调整图；
5．列出数控刀具表； 6．编制加工工序卡；
7．编写数控加工程序。
课题二：手机外壳造型设计 指导老师：李广坤
一、设计目的及基本任务：
着重提高学生在CAD—CAM软件应用方面的实践技能，树立严谨的科学作风，培养学生综合运用理论知识解决实际问题的能力。学生通过创建手机外壳造型、模具开模仿真、模具的加工、模具加工图的输出、资料整理等环节，初步掌握应用CAD—CAM进行模具设计的方法和基本技能。
二、毕业设计的基本要求
1．掌握手机外壳的造型方法；
2．初步掌握用分型面法创建分型面、分割体积块；
3．熟悉模具的开模仿真操作，进一步加深理解设计手机外壳的凸模和凹模流程；
4．了解对手机模具的NC加工操作方法，利用CAM产生模具加工所需的NC代码；
5．熟练运用AutoCAD软件将模具二维工程图，进行输出打印；
6．培养一定自学能力和独立分析问题、解决问题能力；
7．通过毕业设计实践，树立严肃认真、一丝不苟、实事求是的工作作风，并培养学生具有一定的生产观点、经济观点、全面观点及团结协作的精神。
三、手机外壳造型设计参考图：

课题三：数控车床零件加工 指导老师：毛灵燕
一、设计目的：
1、能对数控车床零件进行加工工艺分析，制定有关卡；
2、掌握常见数控车削零件的编程，并能运用有关编程软件对复杂零件进行自动编程；
3、掌握数控车床日常保养与维护。
二、设计具体要求：
1、设计说明书一份（字数不少于5000字），必须包含以下内容：
① 零件加工方案；
② 零件加工工艺方案，工艺流程卡；
③ 零件加工工序卡片；
④ 零件加工程序卡片。
2、以组为单位上交完整零件（学校提供数控机床，检、量具；自备毛坯、刀具）。
三、附加工图样：

装配图

零件图

课题四：数控铣床及加工中心产品加工 指导老师：彭苏
一、设计目的：
1、能对数控铣床及加工中心零件进行加工工艺分析，制定有关卡；
2、掌握常见数控铣削零件的编程，并能运用有关编程软件对复杂零件进行自动编程；
3、掌握数控铣床及加工中心日常保养与维护。
二、设计具体要求：
1、设计说明书一份（字数不少于5000字），必须包含以下内容：
① 零件加工方案；
② 零件加工工艺方案，工艺流程卡；
③ 零件加工工序卡片；
④ 零件加工程序卡片。
2、以组为单位上交完整零件（学校提供数控机床，检、量具；自备毛坯、刀具）。
三、附加工图样：

课题五：CA6140普通车床数控化改造 指导老师：倪祥明
一、 设计内容
1、 设计概述
2、 总体方案的设计
3、 进给伺服系统机械部分设计与计算
4、 控制系统的设计
5、 第一象限直线插补框图及软件流程图
二、 设计要求
1、 采用步进电机开环控制系统，脉冲当量为0.05mm
2、 主传动机构传动链不改装
3、 控制系统采用MCS-51系列单片机扩展系统
三、 完成任务
1、 纵向进给机构装配图一张（A2）
2、 电气控制线路图一张（A3）
3、 改造说明书一份。

课题六：MasterCAM软件应用课程设计 指导老师：李广坤
一.设计条件:
1. 零件为轴栓,零件的图形如下图所示.
2. 材料为HT200.
二.设计的内容及要求:
1. 画出该零件的二维图形,并按图形所示标出尺寸,保存文件在软盘上.并用A3的图纸打印图形.
2. 建构出该零件的三维图形,并保存文件在软盘上.
3. 设计加工该零件的毛坯尺寸及加工余量.
4. 设计该零件的加工工艺与加工路线,及所用的刀具,夹具.
5. 用2D及3D的加工方法,设计出刀具路径, 并保存文件在软盘上.
6. 生成NC加工程序单,并进行修正, 保存文件在软盘上.
三、设计图样

课题七：机械手控制设计 指导老师：叶俊
一、机械手工作过程：
每次循环动作均从原位开始。
二、控制要求
1．在传输带A端部，安装了光电开关PS，用以检测物品的到来。当光电开关检测到物品时为ON状态。
2.机械手在原位时，按下起动按钮，系统起动，传送带A运转。当光电开关检测到物品后，传送带A停。
3．传输带A停止后，机械手进行一次循环动作，把物品从传送带A上搬到传送带B(连续运转）上。
4.机械手返回原位后，自动再起动传送带A运转，进行下一个循环。
5．按下停止按钮后，应等到整个循环完成后，才能使机械手返回原位，停止工作。
6.机械手的上升／下降和左移／右移的执行结构均采用双线圈的二位电磁阀驱动液压装置实现，每个线圈完成一个动作。
7.抓紧／放松由单线圈二位电磁阀驱动液压装置完成，线圈通电时执行抓紧动作，线圈断电时执行放松动作。
8.机械手的上升、下降、左移、右移动作均由极限开关控制。
9.抓紧动作由压力继电器控制，当抓紧时，压力继电器动合触点闭合。放松动作为时间控制（设为2s）。
三、设计要求：
1.电气控制技术完成

2. 用PLC技术设计（OMN型）

课题八：多媒体课件制作 指导老师：倪祥明
制作要求：
1．应用powerpoint或flash软件进行《数控加工工艺》课程任两章内容的多媒体课件制作；
2．要求课件内容正确、充实，设计新颖，图文并茂；
3．要求上交电子文档一份，打印纸制一份（A4）
课题九: 挂图制作 指导老师：李记春
制作要求：
1．应用powerpoint或flash软件进行《数控加工工艺》课程任两章内容的多媒体课件制作；
2．要求课件内容正确、充实，设计新颖，图文并茂；
3．要求上交电子文档一份，打印纸制一份（A4）

课题九：我国数控技术的现状及发展趋势（论文）
论文撰写要求：
1．严禁上网整篇下载剽窃，可以上网查阅资料，并有选择性的引用；
2．严格按照论文的撰写要求，格式规范，内容正确无误，并组合自己在专业学习中对数控技术在我国发展的把握来组织内容；
3．字数不得少于5000字；
4．要求上交打印（A4）一份，电子文档一份，电子文档可以发到指导教师的电子邮箱中。
