压桩工程技术交底.doc

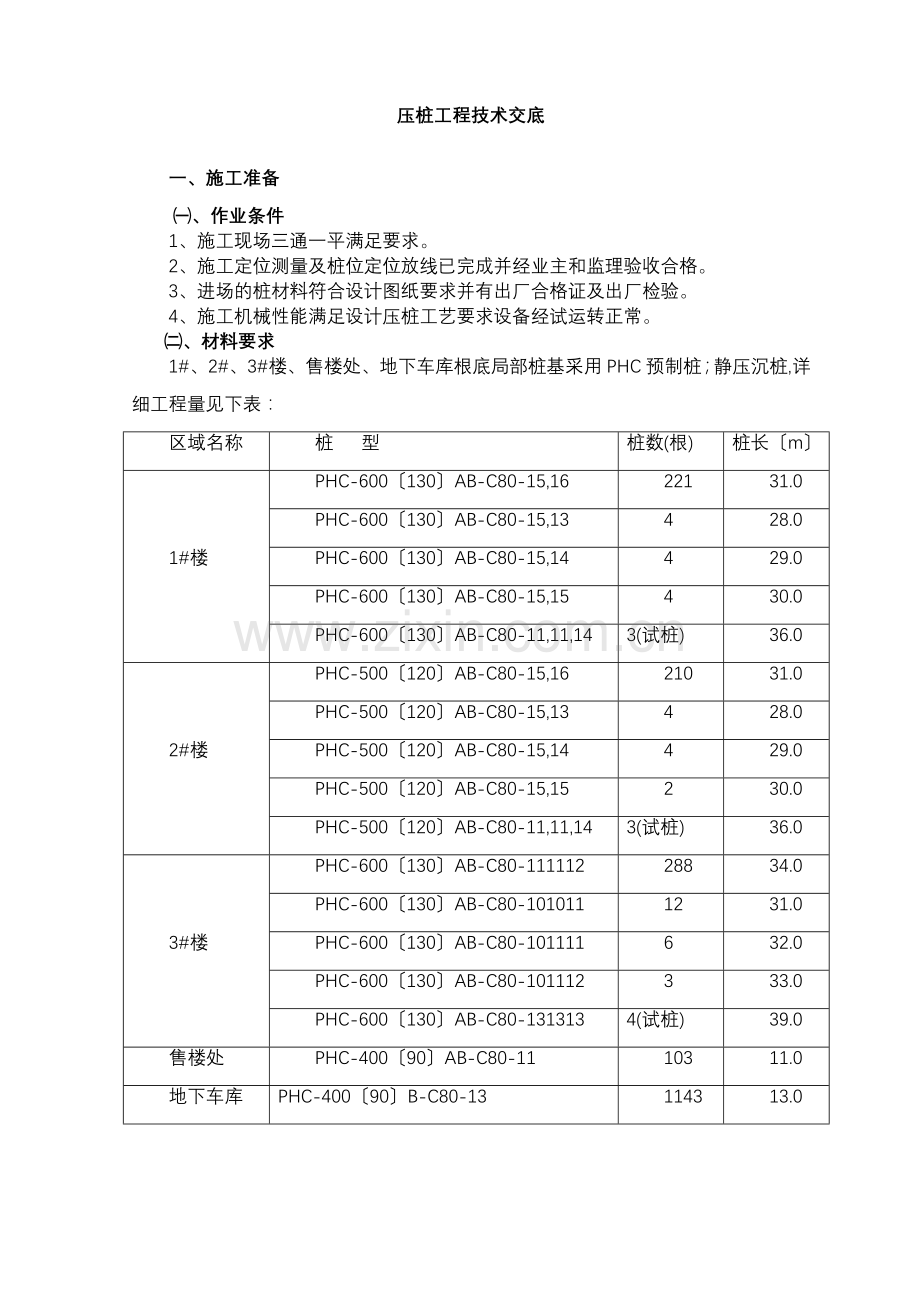

压桩工程技术交底

一、施工准备
㈠、作业条件
1、施工现场三通一平满足要求。
2、施工定位测量及桩位定位放线已完成并经业主和监理验收合格。
3、进场的桩材料符合设计图纸要求并有出厂合格证及出厂检验。
4、施工机械性能满足设计压桩工艺要求设备经试运转正常。
㈡、材料要求
1#、2#、3#楼、售楼处、地下车库根底局部桩基采用PHC预制桩；静压沉桩,详细工程量见下表：
区域名称
桩 型
桩数(根)
桩长〔m〕
1#楼
PHC-600〔130〕AB-C80-15,16
221
31.0
PHC-600〔130〕AB-C80-15,13
4
28.0
PHC-600〔130〕AB-C80-15,14
4
29.0
PHC-600〔130〕AB-C80-15,15
4
30.0
PHC-600〔130〕AB-C80-11,11,14
3(试桩)
36.0
2#楼
PHC-500〔120〕AB-C80-15,16
210
31.0
PHC-500〔120〕AB-C80-15,13
4
28.0
PHC-500〔120〕AB-C80-15,14
4
29.0
PHC-500〔120〕AB-C80-15,15
2
30.0
PHC-500〔120〕AB-C80-11,11,14
3(试桩)
36.0
3#楼
PHC-600〔130〕AB-C80-111112
288
34.0
PHC-600〔130〕AB-C80-101011
12
31.0
PHC-600〔130〕AB-C80-101111
6
32.0
PHC-600〔130〕AB-C80-101112
3
33.0
PHC-600〔130〕AB-C80-131313
4(试桩)
39.0
售楼处
PHC-400〔90〕AB-C80-11
103
11.0
地下车库
PHC-400〔90〕B-C80-13
1143
13.0

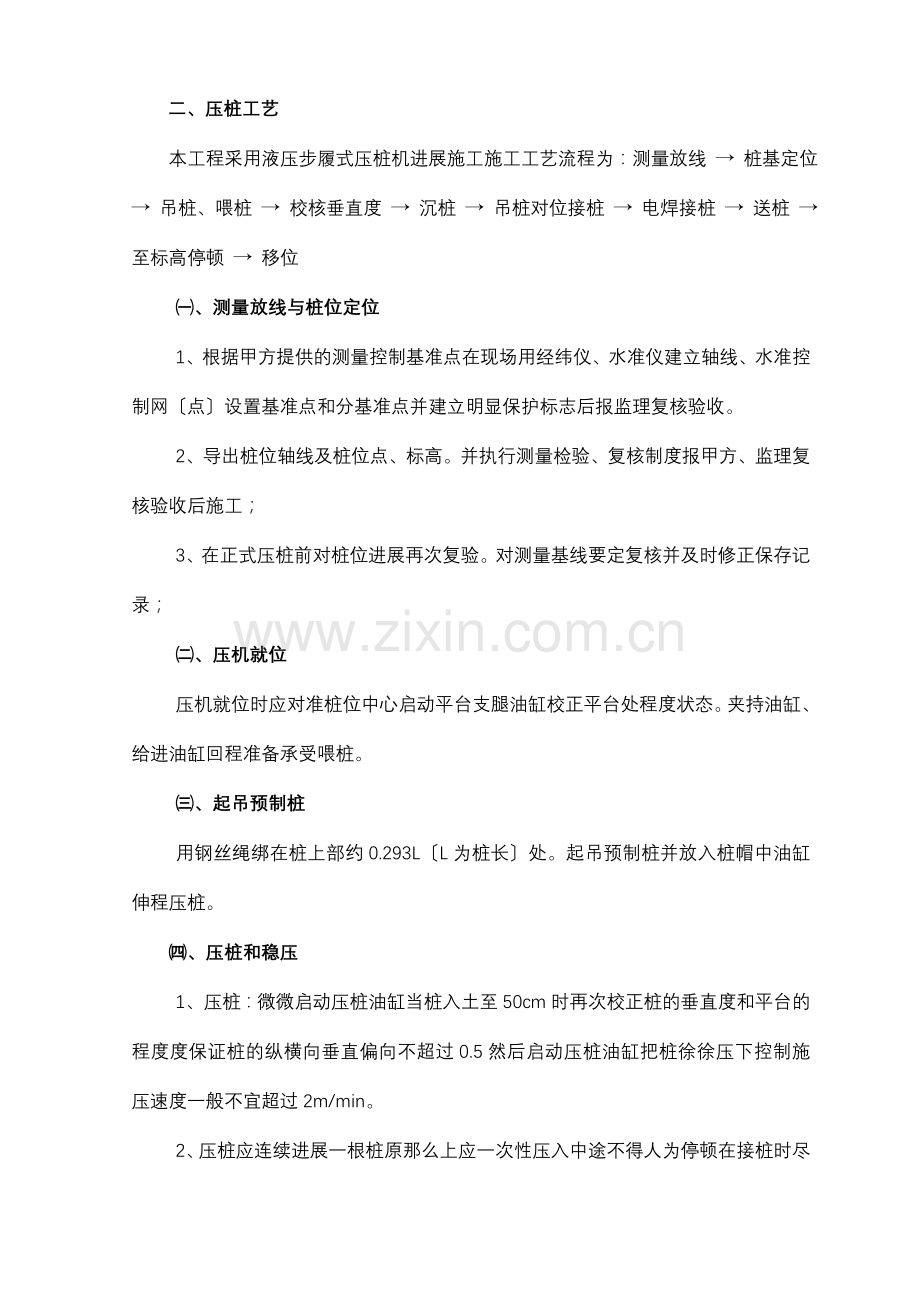

二、压桩工艺
本工程采用液压步履式压桩机进展施工施工工艺流程为：测量放线 → 桩基定位 → 吊桩、喂桩 → 校核垂直度 → 沉桩 → 吊桩对位接桩 → 电焊接桩 → 送桩 → 至标高停顿 → 移位
㈠、测量放线与桩位定位
1、根据甲方提供的测量控制基准点在现场用经纬仪、水准仪建立轴线、水准控制网〔点〕设置基准点和分基准点并建立明显保护标志后报监理复核验收。
2、导出桩位轴线及桩位点、标高。并执行测量检验、复核制度报甲方、监理复核验收后施工；
3、在正式压桩前对桩位进展再次复验。对测量基线要定复核并及时修正保存记录；
㈡、压机就位
压机就位时应对准桩位中心启动平台支腿油缸校正平台处程度状态。夹持油缸、给进油缸回程准备承受喂桩。
㈢、起吊预制桩
用钢丝绳绑在桩上部约0.293L〔L为桩长〕处。起吊预制桩并放入桩帽中油缸伸程压桩。
㈣、压桩和稳压
1、压桩：微微启动压桩油缸当桩入土至50cm时再次校正桩的垂直度和平台的程度度保证桩的纵横向垂直偏向不超过0.5然后启动压桩油缸把桩徐徐压下控制施压速度一般不宜超过2m/min。
2、压桩应连续进展一根桩原那么上应一次性压入中途不得人为停顿在接桩时尽量缩短时间要求每根桩中间间歇时间不宜超过半小时。
3、每根桩的压入以桩的长度〔桩顶标高〕及压力值双向控制当到达设计标高而压力值小于规定值时应采取接桩后继续往下送桩至压力值到达设计要求。
㈤、桩的拼接
1、当设计采用两节桩拼接时其拼接采用端板焊接联接接桩就位时下节桩头须设置导向箍以保证上下节在同一轴线上不错位
2、施焊前应先确定桩是否合格、板端是否平整、轴线是否对齐端板坡口上的浮锈及污物应清理干净。
3、为减少焊接变形接头施焊时应二人同时进展沿接口四周先对称焊4～6点使上下节桩固定后再撤除导向箍分层施焊
4、桩接口采用手工焊接施焊时第一层必须用φ3.2mm电焊条打底确保根部焊透。第二层方可用粗焊条〔φ4mm或φ5mm〕。其质量应符合GB/T5117—1995的规定。
5、焊缝质量应满足二级焊缝质量要求焊缝不应有夹渣、气孔、漏焊等质量缺陷焊接接头须经隐蔽验收合格且经自然冷却后才能压入土层中。
6、桩拼缝允许偏向：
序
偏向名称
允许偏向
1
桩桩身弯曲度
≤L/1200
2
桩两端板之间间隙
≤2mm
3
坡口错位
≤2mm
4
电焊高度
≤1mm

㈥、送桩
送桩工具的中心线与桩身吻合一致送桩至设计标高〔或设计压力值位置〕。
㈦、施工记录
由压桩操作人员做好施工记录开场压桩时应记录每下沉1米油压表压力值当下沉值设计标高时记录最后一次施压时的压力值并应记录最后三次稳压时的贯入度。
三、质量保证措施
㈠、技术
1、经审核后的设计图纸；
2、?建筑地基根底工程施工质量验收?〔GB50202-2002〕
3、?先张法预应力混凝土桩?〔皖01G402〕；
4、?建筑桩基技术?〔JGJ94-94〕
四、常见质量问题现象、原因分析及防治措施
㈠、桩身断裂
1、现象
桩在沉入过程中桩身突然倾斜错位或当桩尖处土质条件没有特殊变化而贯入度突然增大施压油缸的油压显示突然下降引起机台抖动这时可能是桩身断裂。
2、原因分析
⑴、桩制作时桩身弯曲超过规定桩尖偏离桩的纵轴线较大沉入过程中桩身发生倾斜或歪弯曲；
⑵、桩入土后遇到大块坚硬的障碍物把桩尖挤向一边；
⑶、两节桩施工时相接的两节桩不在同一轴线上产生了弯曲；
⑷、稳桩不垂直压入地下一定深度后再用移架校正使桩身产生曲折；
⑸、制作桩时混凝土强度不够桩在堆放、吊运过程中产生裂纹或断裂而未被发现。
3、预防措施
⑴、施工前把桩位下的障碍物清理干净必要时对每个桩位用钎探理解。对桩构件要进展检查发现桩身弯曲超过规定〔≤L/1000且≤20㎜〕或桩尖不在桩纵向轴线上不宜使用；
⑵、在稳桩过程中如发现桩不垂直应及时纠正桩压入一定深度发生严重倾斜时不宜采用移架来纠正。接桩时要保证上下节桩在同一轴线上接头处应严格按照操作执行；
⑶、桩在堆放、吊运过程中应严格按照有关规定执行发现桩开裂超过有关验收规定时不得使用。
㈡、桩顶位移
1、现象
在沉桩过程中相邻的桩产生横向位移或桩身上浮。
2、原因
⑴、桩入土后遇到大块坚硬的障碍物把桩尖挤向一边；
⑵、两节桩施工时相接的两节桩不在同一轴线上产生了弯曲；
⑶、桩数较多土饱和实桩间距较小在沉桩时土被挤到极限实度而向上隆起相邻的桩被浮起；
⑷、在软５土地基施工较集的群桩时由于沉桩引起的孔隙水压力把相邻的桩推向一侧或浮起。
3、预防措施
⑴、施工前应对桩位下的障碍物进展清理对构件要进展检查发现桩身弯曲超过规定或桩尖不在桩纵轴线上的不宜使用；
⑵、在稳桩过程中如发现桩不垂直应及时纠正接桩时要保证上下两节在同一轴线上接头处应严格按照操作要求执行；
⑶、采用井点降水、砂井或盲沟等降水或排水措施；
⑷、沉桩间不得开挖基坑需要沉桩完毕后相隔适当时间方可开挖相隔时间应视详细地质情况、基坑开挖深度、面积、桩的集程度及孔隙水压力消散情况来确定一般宜两周左右。
五、平安消费与文明施工
平安消费和文明施工是建立和施工的共同目的也是评判施工企业素质优劣的重要我在本工程施工任务的理论中要求做到平安和文明消费争创文明工地。
㈠、平安消费措施
为确保施工平安特制订如下平安措施：
1、坚持“平安第一预防为主〞方针建立平安理网络图〔附后〕；
2、各施工作业人员进入施工现场必须遵守?施工现场平安消费六大纪律?；
3、施工前对所有作业人员作好进场三级平安教育和平安消费技术交底并建立平安消费相关台帐；
4、设立专职平安员负责工地平安理工作。各工种、班组设立兼职平安员由工程经理、施工负责、专兼职平安员组成工程平安指导小组检查催促工程的平安消费；
5、施工现场设置平安警示牌施工人员必须穿戴好工作服劳动鞋、平安帽等劳防用品上班；
6、机电设备必须专业人员持证上岗严禁无证或无关人员参与操作、维修与机、电等有特殊操作要求有关的工作；
7、施工前必须对施工机、电设施进展平安检查严禁带病作业操作过程中认真执行规程杜绝人身、机械消费平安事故；
8、现场电缆必须平安布设各种电控制箱必须安装二级漏电保护装置电器、电路必须断电修理并挂上维修警示牌电工应定检查电器、电路的平安性
9、机械设备应由专业机修人员维修杜绝机械平安事故隐患；
10、机〔班〕长应定检查各活动、升降以及机具的平安性假设有问题及时维修、调换不允许超负荷运转；
11、吊车由专人指挥起吊物体吊重物体下严禁行人停留、通过。起吊工应严格执行起重操作规程应经常检查吊臂、吊绳、吊钩等关键部位的平安性、结实性；
12、要经常检查机台钢丝绳发现损伤要及时更换在吊运桩时要轻吊轻放接桩焊桩时要吊牢并有保护装置防止脱落；
13、压桩过程中一切操作由专人〔班长〕统一指挥人员尽可能远离压机中心8米以外；
14、外露传动装置必须有防护罩；
15、车辆在施工现场调头、出入现场必须有专人指挥；
16、现场必须装备消防器材线路控制系统必须有防雨淋设施。
㈡、文明施工
1、从工程经理到各级理人员必须将文明施工及治安、卫生等工作列为重要的工作职责协调好与外界各有关到位的关系共同做好工地文明施工；
2、由工程副经理施工负责催促检查工地文明施工设场地理员做好现场文明施工的施行和检查工作做好文明施工记录；
3、安排场地施工人员经常清理施工现场保持场地清洁材料、设备按施工总平面布置位置及文明施工要求堆码整齐；
4、每根桩施工完毕后及时清理桩孔四周并及时回填至原地坪平；
5、经常保养、清洁施工设备保证设备的清洁和完好率；
6、工地食堂装备冰箱炊事员要有安康证并穿戴工作服、帽保持干净、整洁食品作到生熟分开有消灭蝇、除尘装置安排好施工人员的食宿等生活、卫生设施；
7、施工人员着装整齐施工理人员带平安帽；
8、现场建立治安、卫生理小组施工人员要遵守治安、卫生等各项规章制度；
9、工地厕所配冲洗水源并派专人清扫；
10、车辆进出现场要有专人清洁车轮严禁污泥带出工地保证大门的周边10米内无污泥不侮辱环境；
11、工地设有电热水炉、医药箱保证有清洁水源使用〔严禁喝生水〕保证施工人员的身体安康。

交底人： 被交底人：
年 月 日 年 月 日
